Popis produktu: Input Shield - štít Arduino s joystickem a 4 tlačítky - DFRobot DFR0008
Štít pro Arduino s vestavěným dvouosým mini joystickem a čtyřmi barevnými tlačítky (červená, žlutá, modrá a zelená). Vysoce kvalitní potenciometry použité v nástavci vydávají analogový signál, sloužící k ovládání polohy (horizontální a vertikální) ovládaného objektu. Rádiový komunikační modul APC220 lze volitelně přidat do vstupního štítu. Má také konektor, který umožňuje rozšíření o vyhrazený modul Xbee, který rozšiřuje možnosti překrytí pomocí připojení WiFi, Bluetooth 2.0 / 4.0 a ZigBee. Displej OLED2864 lze navíc snadno připojit k DFRobot DFR0008 .

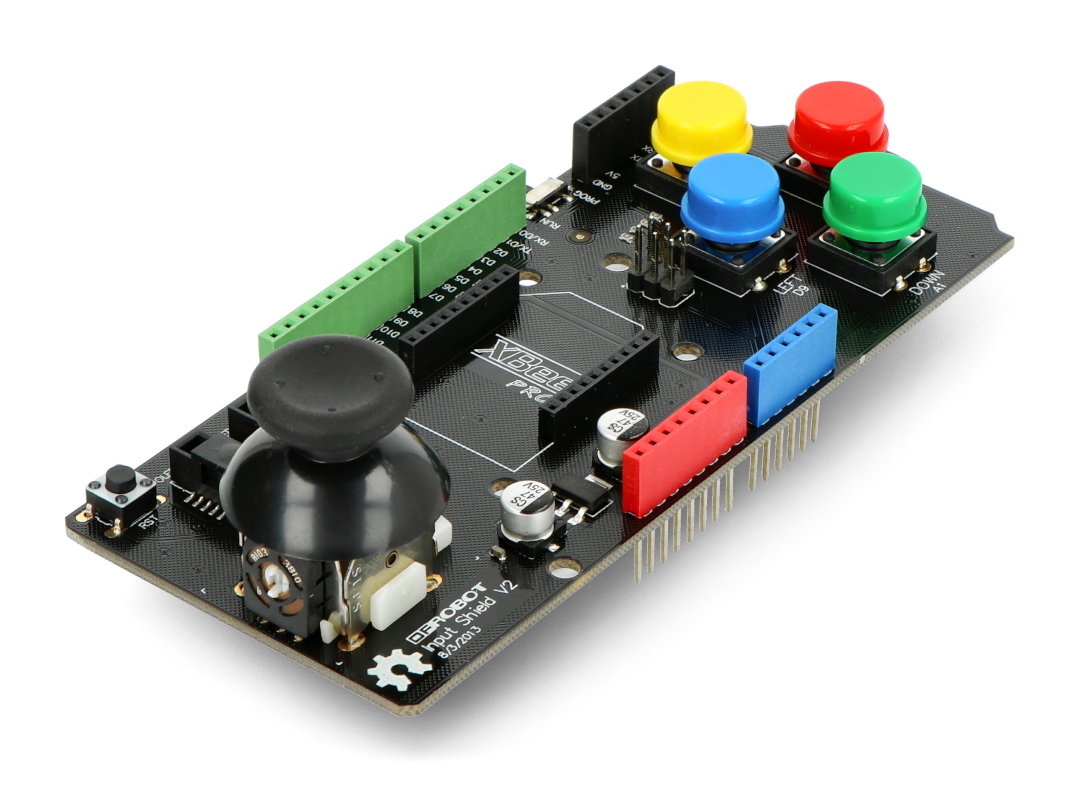

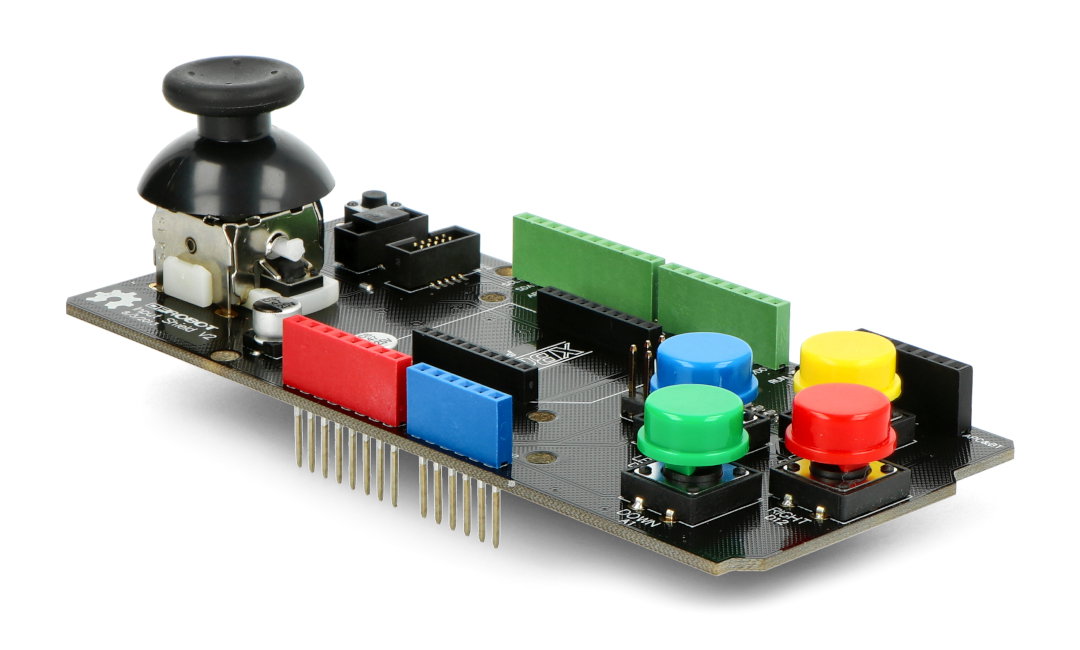

Input Shield - štít Arduino s joystickem a 4 tlačítky .

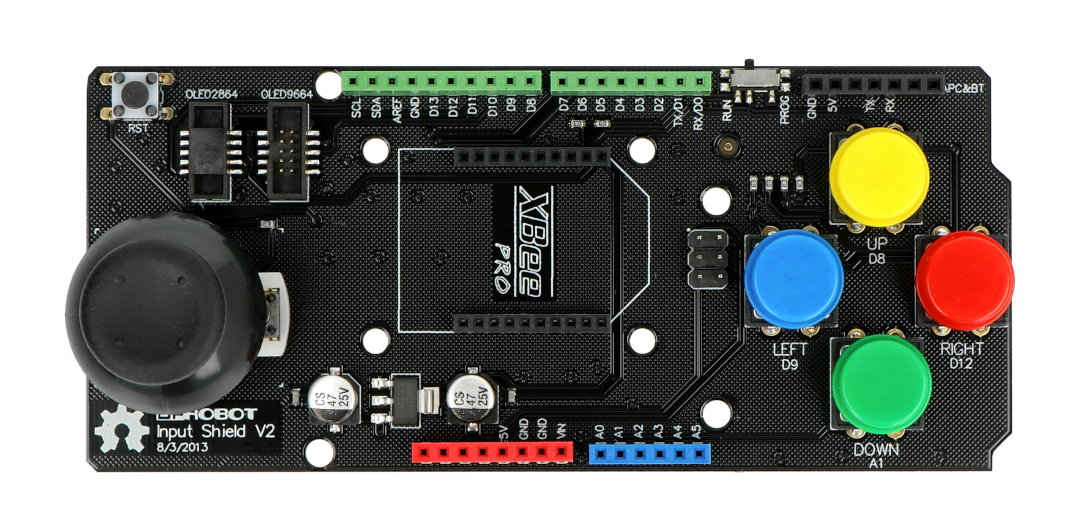

Uspořádání prvků na desce .
Pin out
- D8 - pohyb nahoru
- A1 - pohyb dolů
- D9 - pohyb doleva
- D12 - pohyb doprava
- Pohyb osy A3 - X
- A2 - pohyb osy Y
Výrobce na svém webu poskytuje průvodce překryvem spolu se vzorovým kódem.
Specifikace vstupního štítu - štít Arduino
- Snadná instalace. Rozšiřující piny stačí nasadit na mikrokontrolér Arduino
- Pohodlný dvouosý mini joystick
- Čtyři barevná směrová tlačítka
- Možnost rozšíření překrytí vyhrazeným modulem Xbee a displejem OLED2864
- Rozměry výrobku: 121 x 53 x 40 mm
Obsah sady
- Vstupní štít - štít pro Arduino s joystickem a 4 tlačítky - DFRobot DFR0008 - 1 ks.
Štít pro Arduino s joystickem a 4 tlačítky - DFRobot DFR0008 .
