Dotykový LCD TFT Rev 2.1 2,8 '' 320x240px SPI se čtečkou microSD - štít pro Arduino - Waveshare 10684
Štít pro Arduino s TFT odporovou dotykovou obrazovkou s úhlopříčkou 2,8 ". Obrazovka má LED podsvícení, rozlišení 240 x 320 px. Pracuje s napětím 3,3 V a 5 V, komunikuje po sběrnici SPI. Pájené konektory a dostupné knihovny umožňují snadné použití displeje.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Displej Waveshare dotykový LCD TFT Rev 2.1 2,8 '' 320x240px SPI se čtečkou microSD - štít pro Arduino
Štít pro Arduino s TFT odporovou dotykovou obrazovkou s úhlopříčkou 2,8 ". Obrazovka má LED podsvícení, rozlišení 240 x 320 px. Pracuje s napětím 3,3 V a 5 V, komunikuje po sběrnici SPI. Štít funguje s Arduino Uno , Leonardo a desky Nucleo a Xnucleo .
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Předmětem prodeje je LCD štít, modul Arduino lze zakoupit samostatně.
Produkt je kompatibilní s Arduino Výrobce poskytuje uživatelskou příručku s knihovnami a ukázkový program pro ovládání displeje. |
Připojení překrytí

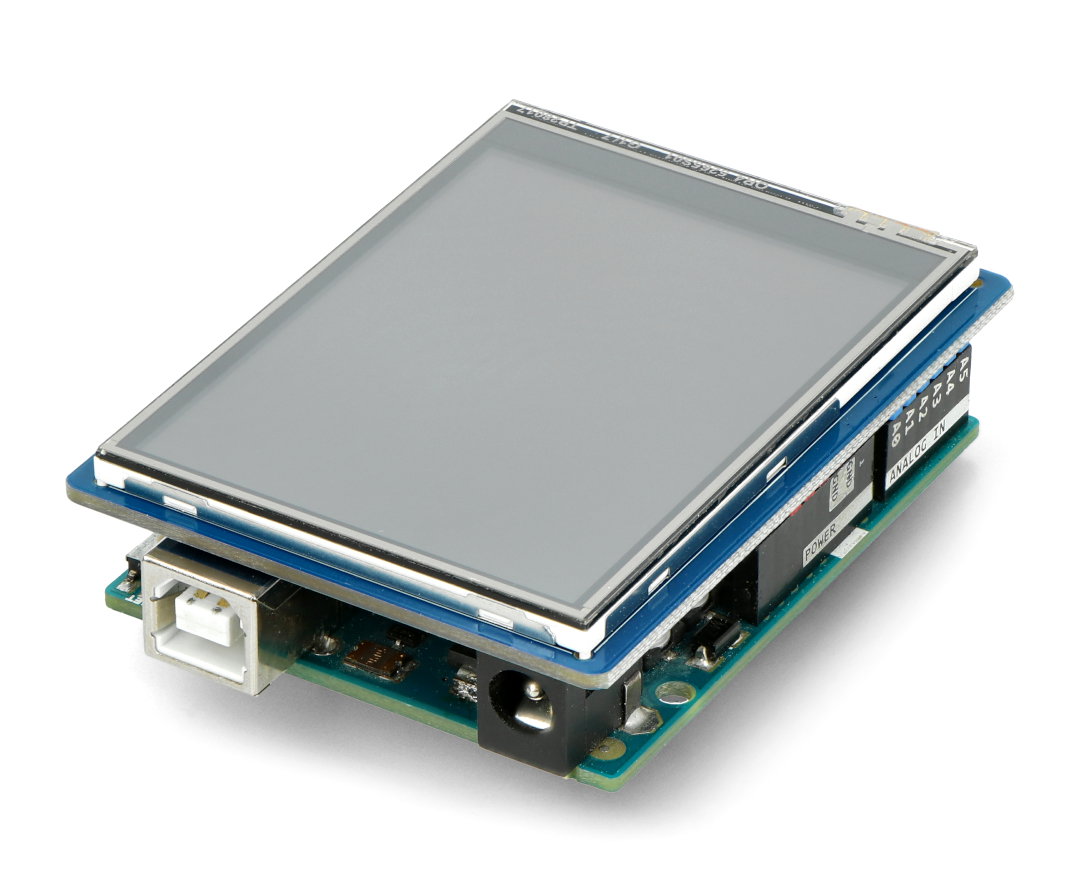

Systém je plně sestaven - má konektory, které umožňují přímé připojení k Arduinu bez nutnosti pájení. Zařízení používá 9 pinů: D3, D4, D5, D7, D9, D10, D11, D12, D13.
Pin Arduino | Pin LCD | Popis |
|---|---|---|
| D3 | TP_IRQ | Touchpad - přerušený, při detekci dotyku se sníží. |
| D4 | TP_CS | Dotykový panel - výběr čipu, výběr zařízení sběrnice SPI, aktivovaný stavem low. |
| D5 | SD_CS | MicroSD karta - výběr čipu, výběr zařízení sběrnice SPI, aktivovaný stavem low. |
| D7 | LCD_DC | LCD obrazovka - výběr: data / příkazy. |
| D9 | LCD_BL | LED podsvícení. |
| D10 | LCD_CS | LCD obrazovka - výběr čipu, výběr zařízení sběrnice SPI, aktivovaný nízkým stavem. |
| D11 | MOSI | Linka MOSI vstupních dat sběrnice SPI. |
| D12 | MISO | MISO výstupní datová linka sběrnice SPI. |
| D13 | SCLK | SCK je hodinová linka sběrnice SPI. |

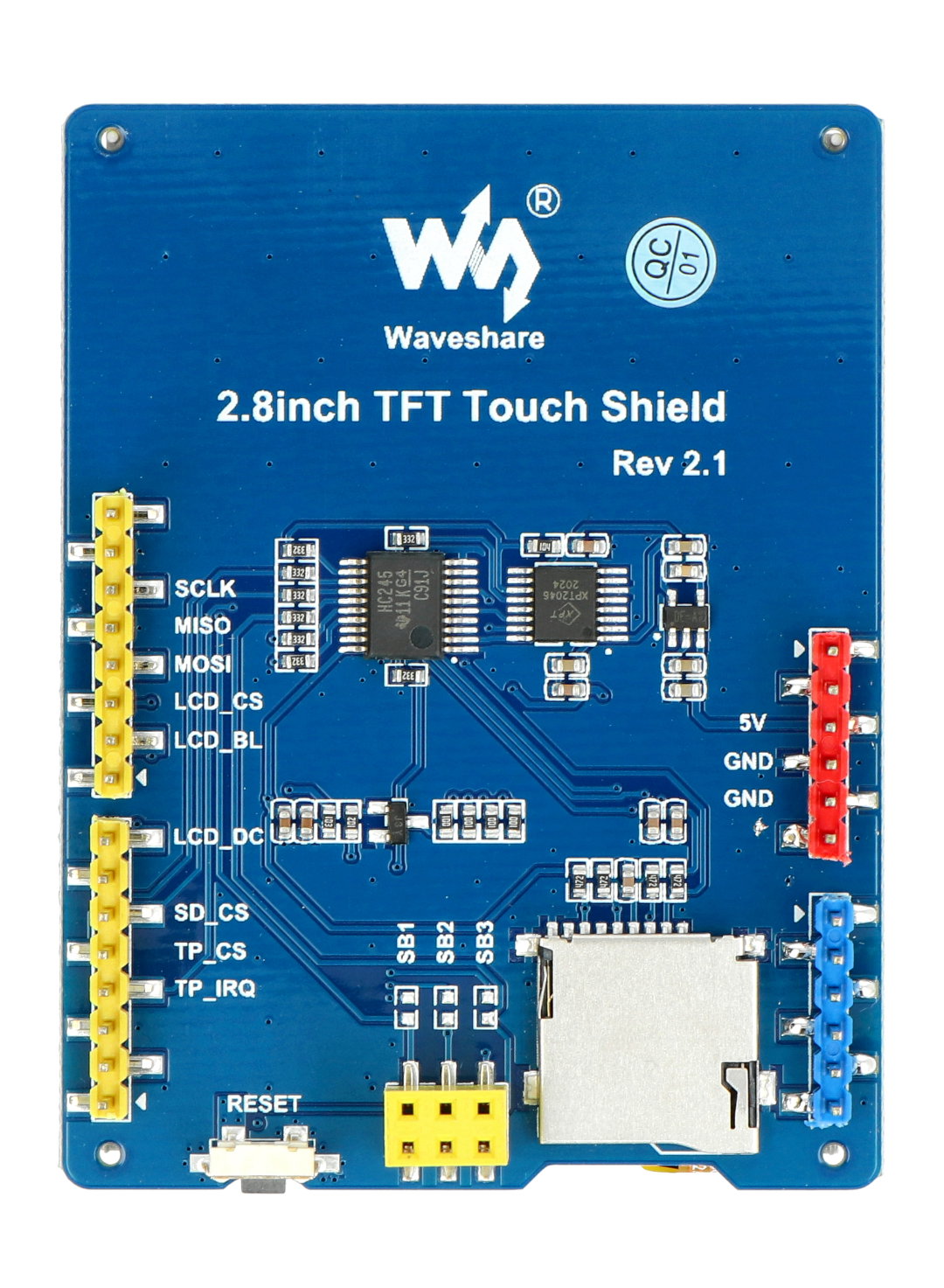

Překrytí podepsalo použité piny.
Specifikace zobrazení Waveshare
- Rev: 2.1
- Napájecí napětí: od 3,3 V do 5,5 V
- Pracovní napětí pinů: od 3,3 V do 5,5 V
- Typ obrazovky: dotyková, odporová
- Ovladač: Obrazovka: ST7789 ( dokumentace )
- Ovladač: Dotek: XPT2046 ( dokumentace )
- Úhlopříčné obrazovky: 2,8 palce
- Rozlišení: 320 x 240 px
- Barevná hloubka: 65 tis
- Komunikace: SPI
- Tlačítko Reset: je vytaženo
- Slot pro paměťovou kartu: MicroSD
- Konektory: kompatibilní s Arduino Uno a deriváty
- Spolupracuje s: Arduino Uno , Leonardo a deskami Nucleo a Xnucleo .
- Velikost dlaždic: 73,5 x 55,5 mm
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD TFT |
| Obrazovka - úhlopříčka | 2,80 '' |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 320x240px |
| Šířka | 8 cm |
| Výška | 10,5 cm |
| Hloubka | 2,8 cm |
| Hmotnost | 0,044 kg |
