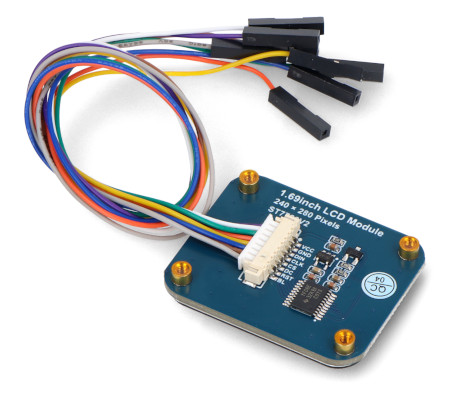

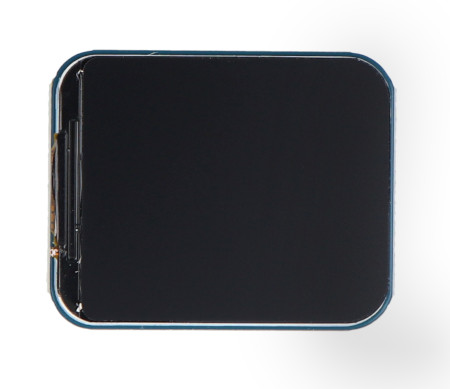

IPS LCD displej 1,69'' 240x280px - SPI - 262K RGB - pro Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802
IPS LCD zobrazovací modul s úhlopříčkou 1,69'' nabízející rozlišení 240 x 280 px a živé spektrum 262 000 barev zahrnutých v RGB gamutu. Vestavěný systém řadiče displeje - ST7789V2 - komunikuje s mikrokontrolérem nebo minipočítačem přes 4pinové rozhraní SPI , které minimalizuje počet potřebných I/O pinů a perfektně spolupracuje s oblíbenými deskami, jako jsou Raspberry Pi, Arduino a STM32 .
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: IPS LCD displej 1,69'' 240 x 280 px - SPI - 262K RGB - pro Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802
1,69" LCD displej má rozlišení 240 x 280 px a živou paletu 262 000 barev , otevírá nové možnosti v různých oblastech použití. Díky použití technologie IPS zaručuje jasné a dynamicky barevné vizuální zážitky. Vestavěný systém ovladače displeje - ST7789V2 - komunikuje s mikrokontrolérem nebo minipočítačem přes 4pinové rozhraní SPI . Toto všestranné rozhraní nejen minimalizuje požadavky na I/O piny, ale také se dokonale integruje s oblíbenými deskami, jako jsou Raspberry Pi , Arduino a STM32 . Velikost jednoho pixelu je 0,11655 x 0,11655 mm. Díky vysokému rozlišení a živým barvám se skvěle hodí pro vytváření malých, přenosných zařízení , jako jsou chytré hodinky, digitální fotorámečky nebo přenosné herní konzole.
Výrobce poskytuje produktovou Wiki stránku , která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak zapojit displej.
IPS LCD displej 1,69'' 240 x 280 px - SPI - 262K RGB - pro Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802.
Botland je oficiálním distributorem řešení pro elektroniku a robotiku firmy Seeedstudio. Stovky hotových zařízení, součástek a modulů jsou dostupné ihned nebo na objednávku. Náš tým garantuje, že všechny prezentované produkty Seeedstudio jsou originální.
Schéma připojení displeje k modulu Seeed Xiao.

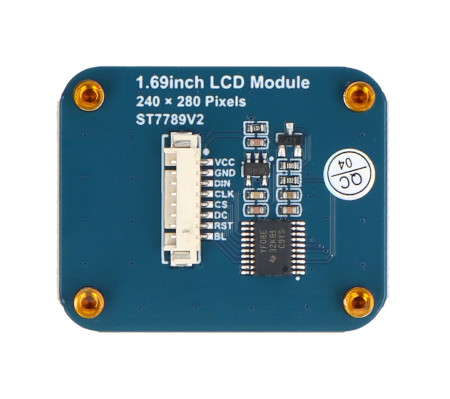

Zobrazovací kolíky
LCD displej je vybaven kabelem s konektorem JST GH1.25 , který nám umožňuje přístup k následujícím pinům:
- VCC - napájecí napětí 3,3V / 5V
- GND - systémové uzemnění
- DIN - datová linka SPI
- CLK - SPI hodinová linka
- CS - výběr sběrnicového zařízení (Chip Select)
- DC - výběr dat / příkaz (příkaz)
- RST - resetovací kolík
- BL - podsvícení displeje
Kompatibilita a aplikace s Raspberry Pi, Arduino a STM32
Zobrazovací modul je plně kompatibilní s oblíbenými deskami jako Raspberry Pi, Arduino a STM32. Díky rozhraní SPI a rozsáhlé dokumentaci dostupné pro každou z těchto platforem je integrace zobrazení rychlá a pohodlná. Zde je několik příkladů aplikací zobrazení:
- Vytváření interaktivních uživatelských rozhraní pro projekty IoT.
- Zobrazte systémové informace nebo internetová data na malé obrazovce.
- Zobrazení naměřených hodnot ze senzorů (např. teploty, vlhkosti) na malém displeji.
- Vytváření jednoduchých uživatelských rozhraní pro zařízení a DIY projekty.
- Zobrazení výsledků rozhodovacích procesů (např. stavy spínačů, analogové hodnoty) v reálném čase.
- Prohlížejte si telemetrická data nebo ovládejte zařízení na dálku.
- Integrace zobrazení v projektech souvisejících s monitorováním průmyslových procesů nebo automatizací.
Modul je kompatibilní s Raspberry Pi, Arduino a STM32.
Prvky obsažené v sadě.
Technické specifikace displeje
- Napájecí napětí: 3,3V / 5V
- Typ obrazovky: LCD IPS
- Úhlopříčka displeje: 1,69"
- Vestavěný čip: ST7789V2
- Komunikační rozhraní: 4-drátové SPI
- Rozlišení: 240 x 280 px
- Zaoblené rohy obrazovky
- Počet zobrazených barev: 262 tisíc RGB
- Velikost pixelu: 0,11655 x 0,11655 mm
- Rozměry displeje: 27,97 x 32,63 mm
- Rozměry modulu: 31,5 x 39 mm
Nastavte obsah
- 1x IPS LCD displej 1,69'' 240 x 280 px - SPI - 262K RGB - pro Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802
- 1x JST GH1,25 20 cm 8pinový propojovací kabel
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 1.69 '' |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ne |
| Rozlišení obrazovky | 280x240px |
| Napětí z | 3,3 V. |
| Napětí dolů | 5,0 V |
| Šířka | 7 cm |
| Výška | 5,3 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,019 kg |
