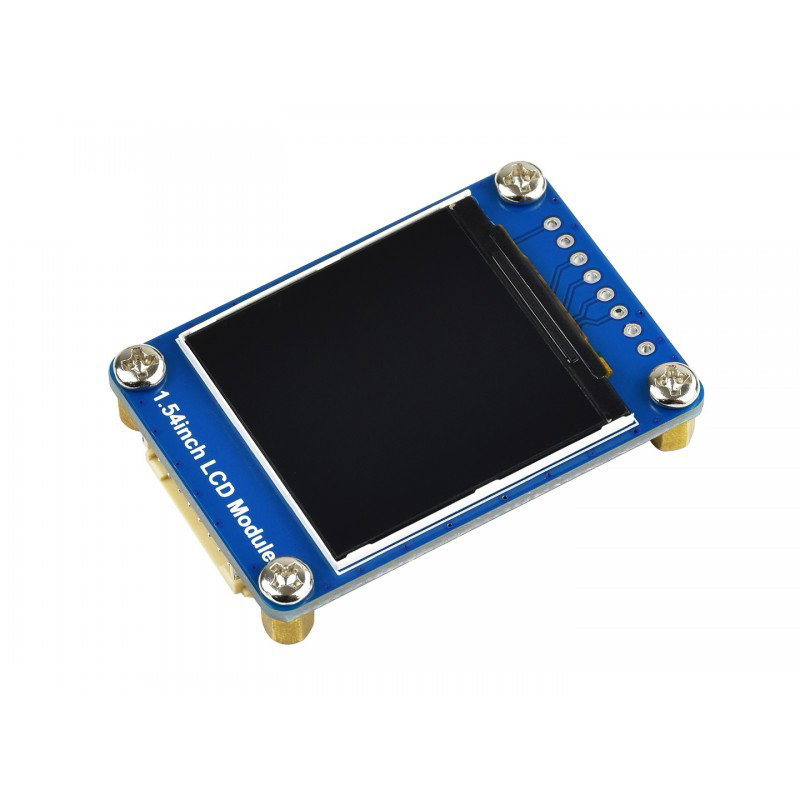

IPS 65K RGB LCD displej - 240x240px 1,54 '' SPI - Waveshare 18079

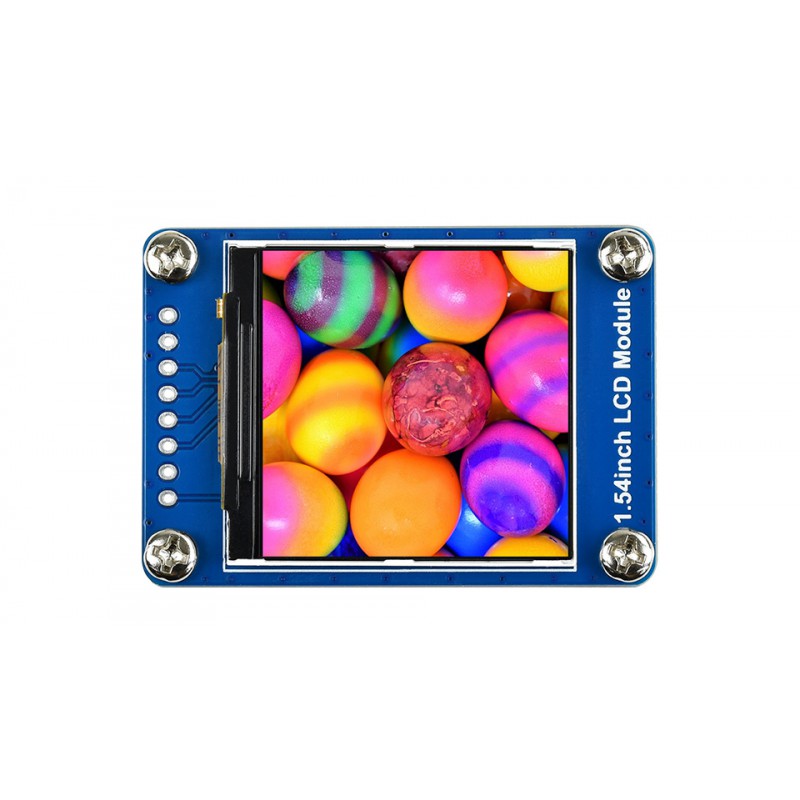

IPS LCD displej vyrobený společností Waveshare, vybavený ovladačem ST7789. Úhlopříčka obrazovky je 1,54 '' a rozlišení 240 x 240 px . Modul používá pro komunikaci s modulem řadiče 4kolíkové rozhraní SPI. Prezentuje obrázky až v 65 000 barvách z rozsahu RGB. I přes malou velikost modulu je zobrazený obraz jasný a čitelný.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: LCD IPS 65K RGB displej - 240 x 240 px 1,54 '' SPI - Waveshare 18079
IPS LCD displej vyrobený společností Waveshare , vybavený ovladačem ST7789. Úhlopříčka obrazovky je 1,54 '' a rozlišení 240 x 240 px . Modul používá pro komunikaci s modulem řadiče 4kolíkové rozhraní SPI. Prezentuje obrázky až v 65 000 barvách z rozsahu RGB. I přes malou velikost modulu je zobrazený obraz jasný a čitelný.
IPS 65K RGB LCD displej - 240 x 240 px 1,54 '' SPI.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Produkt je kompatibilní s Arduino, Raspberry Pi a STM32
Výrobce poskytuje stránku produktu Wiki , která obsahuje podrobnou uživatelskou příručku, která významně usnadňuje zahájení práce s displejem. K dispozici je také dokumentace k ovladači ST7789VW.
Displej využívá 4kolíkové komunikační rozhraní SPI.
Technická specifikace displeje
- Typ: LCD IPS
- Úhlopříčka displeje: 1,54 mm
- Rozlišení obrazovky: 240 x 240 px
- Barvy displeje: 65K RGB
- Komunikační rozhraní: sběrnice SPI (4vodičová)
- Integrovaný ovladač: ST7789
- Kompatibilní s řadiči, jako jsou Raspberry Pi / Arduino / STM32
- Napájecí napětí: 3,3 V / 5 V
- Velikost displeje: 27,72 x 27,72 mm
- Velikost pixelu: 0,1155 x 0,1155 mm
- Rozměry modulu: 50 x 35 mm
Obsah soupravy
- IPS 65K RGB LCD displej - 240 x 240 px 1,54 '' SPI
- Připojovací kabel Grove - 8kolíkový, dlouhý 20 cm
Popis vodičů a schéma zapojení
Displej má dvě možnosti připojení - pomocí standardního konektoru Grove nebo přes pájecí podložky s roztečí 2,54 mm. Každý pin na desce byl popsán, takže uživatel nebude mít problém s příslušným připojením. Měli byste připojit modul displeje k řadiči podle následujících závislostí:
- VCC - napájecí kolík 3,3 V nebo 5 V
- GND - základ systému
- DIN - vstupní kolík datové linky rozhraní SPI
- CLK - vstupní pin hodinové linky rozhraní SPI
- CS - výběr čipu
- DC - pin pro výběr dat / příkazů (vysoký stav - data; nízký stav: příkazy)
- RST - PIN RESETU
- BL - kolík odpovědný za podsvícení

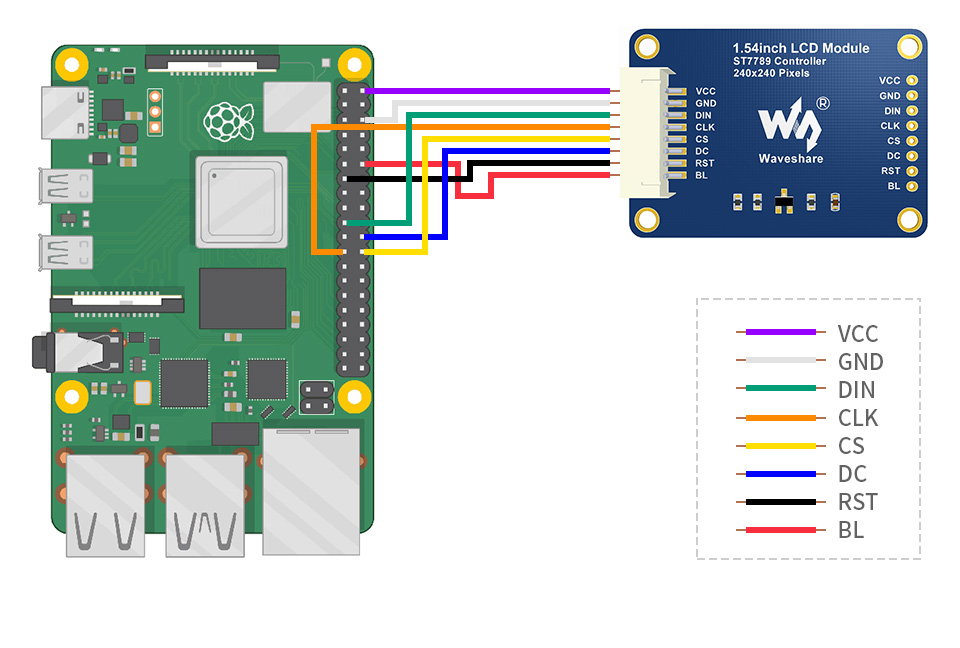

Schéma připojení s využitím minipočítače Raspberry Pi, který je nutno zakoupit samostatně.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 1,54 '' |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ne |
| Rozlišení obrazovky | 240x240px |
| Šířka | 7 cm |
| Výška | 2 cm |
| Hloubka | 5 cm |
| Hmotnost | 0,03 kg |
