IPS odporová dotyková obrazovka LCD 4 '' (H) 800x480px HDMI + GPIO pro Raspberry Pi 4B / 3B + / 3B / Zero - Waveshare 16340
Obrazovka Waveshare s úhlopříčkou 4 " a rozlišením 800 x 480 px s dotykovou funkcí, odporová. Deska má také mini jack 3,5 mm. Komunikuje s minipočítačem Raspberry Pi 4B / 3B + / 3B / Zero / Zero W přes konektor HDMI a GPIO.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Waveshare IPS odporová LCD dotyková obrazovka 4 '' (H) 800x480px HDMI + GPIO pro Raspberry Pi 4B / 3B + / 3B / Zero
Obrazovka Waveshare s úhlopříčkou 4 "a rozlišením 800 x 480 px s dotykovou funkcí, odporová . Deska má také mini jack 3,5 mm . Komunikuje s minipočítačem Raspberry Pi 4B / 3B + / 3B / Zero / Zero W přes konektor HDMI a GPIO - příslušné konektory jsou součástí sady.

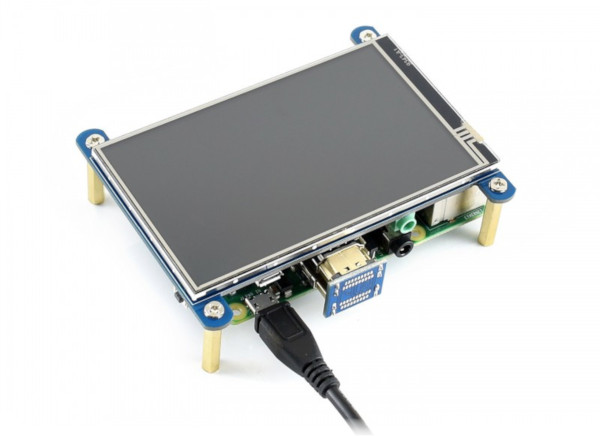

Zařízení komunikuje prostřednictvím konektoru HDMI (obrázek) a pinů GPIO (dotyk).
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Příklad připojení obrazovky k Raspberry Pi 4B .
Spojení s Raspberry Pi
Chcete-li spustit obrazovku, položte zařízení na piny GPIO minipočítače a připojte konektor HDMI.
Software
Výrobce připravil operační systém s nainstalovanými ovladači . Systém by měl být rozbalen pomocí vhodného programu, např. WinZip, a nahrán na kartu pomocí programu Win32 Disk Imager.
Podrobný popis připojení a instalace ovladačů bez změny systému Raspberry Pi a image hotového systému najdete na webových stránkách výrobce . |
Screenshot programu Win32 Disk Imager , po výběru systému stačí kliknout na tlačítko Zapsat a počkat, až bude proces instalace dokončen.
Specifikace obrazovky
- Typ: dotyková obrazovka, odporová
- Typ: IPS
- Úhlopříčka: 4 "
- Rozlišení: 800 x 480 px
- 3,5 mm mini jack
- Funguje s: Raspberry Pi 4B / 3B + / 3B / Zero / Zero W.
- Používá 26 pinů GPIO
- 4 montážní otvory
- Rozměry: 99 x 77 mm
GPIO rozhraní
| Pin GPIO | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájení 3,3 V. |
| 2, 4 | 5V | Napájení 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nepřipojený. |
| 6, 9, 14, 20, 25 | GND | Hmotnost. |
| 19 | TP_SPI | Vstup dat rozhraní SPI pro dotykový panel. |
| 21 | TP_SO | Datový výstup rozhraní SPI pro dotykový panel. |
| 22 | TP_IRQ | Přerušení dotykového panelu a detekce dotyku nastaví nízký stav. |
| 23 | TP_SCK | Hodinový signál SPI pro dotykový panel. |
| 26 | TP_CS | Výběr čipu pro dotykový panel. |
Vnější rozměry obrazovky.
Sada obsahuje
- 4 "dotyková odporová obrazovka
- HDMI konektor
- HDMI konektor - micro HDMI
- Dotkněte se stylusu
- Upevňovací šrouby
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 4,00 '' |
| Obrazovka - rozhraní | HDMI + GPIO |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 800x480px |
| Šířka | 13,5 cm |
| Výška | 4,5 cm |
| Hloubka | 9,5 cm |
| Hmotnost | 0,123 kg |
