LCD odporový dotykový displej 3,2'' 320x240px - 262K - Waveshare 16498
Vícebarevný, grafický TFT LCD displej od Waveshare, s úhlopříčkou 3,2" a rozlišením 320 x 240 px . Obrazovka má odporový dotykový panel s ovladačem XPT2046 a ILI9341 . Zobrazuje obraz v až 262 000 barvách, což přináší úžasné vizuální efekty a zviditelňuje i ty nejmenší detaily zobrazovaného obsahu. Modul používá ke komunikaci s řídicím modulem 16bitové paralelní rozhraní a rozhraní SPI.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: 3,2'' LCD odporový dotykový displej 320 x 240 px - 262 K - Waveshare 16498
Vícebarevný, grafickýTFT LCD displej od Waveshare , s úhlopříčkou 3,2" a rozlišením 320 x 240 px . Obrazovka má odporový dotykový panel s ovladačem XPT2046 a ILI9341. Zobrazuje obraz v až 262 000 barvách, což přináší úžasné vizuální efekty a zviditelňuje i ty nejmenší detaily zobrazovaného obsahu. Modul používá ke komunikaci s řídicím modulem 16bitové paralelní rozhraní a rozhraní SPI. Displej je kompatibilní s deskami STM32 a dalšími moduly MCU s IO napětím od 2,2 V do 3,6 V.

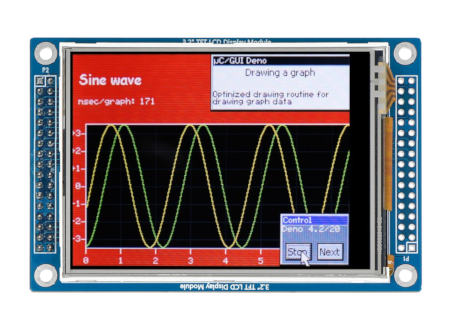

LCD odporový dotykový displej 3,2'' 320 x 240 px - 262 K - Waveshare 16498.
Produkt kompatibilní s STM32 a MCU s IO napětím od 2,2 V do 3,6 V
Výrobce poskytuje wiki stránku produktu , která obsahuje uživatelskou příručku a vývojové zdroje pro STM32.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.

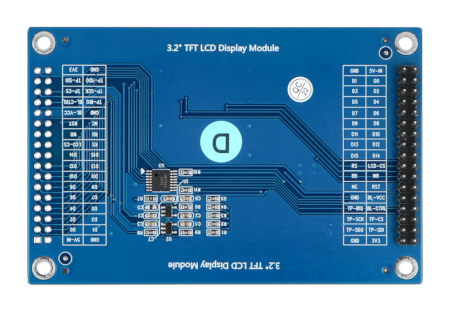

Jsou popsány piny desky, což eliminuje možné chyby při zapojování.
Popis pinoutu obrazovky
Displej má vývody umístěné na obou stranách desky - na jedné straně jsou kolíky samice a na druhé kolíky samce. Uživatel si může vybrat, jakou verzi pinů při zapojování použije.
- 5V - 5V napájecí pin (při napájení z 5V zdroje - pin 1 a pin 2 jako napájecí vstup, pin 33 a pin 34 poskytují výstup 3,3V).
- GND - systémové uzemnění
- D0-D15 - datové piny
- CS - Chip Select (aktivováno nízko)
- RS - výběr instrukce/dat (RS=1 datový registr, RS=0 instrukční registr)
- WR - funkce zápisu (WR=0, RD=1)
- RD - funkce čtení (WR=1, RD=0)
- RESET - resetovací kolík (aktivovaný na nízké úrovni)
- NC - nepřipojit
- BLVCC - Podsvícení VCC (3,3, V / 5 V)
- BLGND - zvýraznění hmoty GND
- BLCNT - nastavení jasu podsvícení pomocí PWM
- TP_IRQ – přerušení dotykového panelu (nízká úroveň, když touchpad detekuje stisknutí)
- TP_CS - výběr rozložení dotykového panelu (aktivováno nízkým stavem)
- TP_SCK - hodinový kolík sběrnice SPI dotykového panelu (připojuje se k SPI SCK)
- TP_SI - zadávání dat na dotykovém panelu (připojuje se k SPI MOSI)
- TP_SO - datový výstup dotykového panelu (připojuje se k SPI MISO)
- 3,3V - 3,3V napájecí kolík (při napájení z 3,3V zdroje - kolíky 33 a 34 jako napájení, kolíky 1 a 2 ponechávají NC)
- GND - systémové uzemnění
Specifikace Waveshare LCD displeje
- Napájecí napětí: 3,3V
- Komunikační rozhraní: 16bitové paralelní rozhraní a rozhraní SPI
- Typ displeje: TFT
- Čip ovladače LCD: ILI9341
- Čip dotykového ovladače: XPT2046
- Rozlišení obrazovky: 320 (H) x 240 (V) px
- Úhlopříčka: 3,2''
- Počet barev: 262K
- Programovatelné podsvícení: ano
- Velikost displeje: 48,6 x 64,8 mm
- Rozteč pixelů: 0,198 (H) x 0,198 (V) mm
- Rozměry modulu: 94,97 x 62,24 mm
Obsah sady
- LCD odporový dotykový displej 3,2'' 320 x 240 px - 262 K - Waveshare 16498 - 1 kus

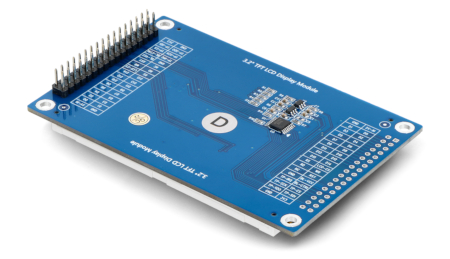

Komponenty obsažené v sadě.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD TFT |
| Obrazovka - úhlopříčka | 3,20 '' |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 320x240px |
| Šířka | 15 cm |
| Výška | 10 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,06 kg |
