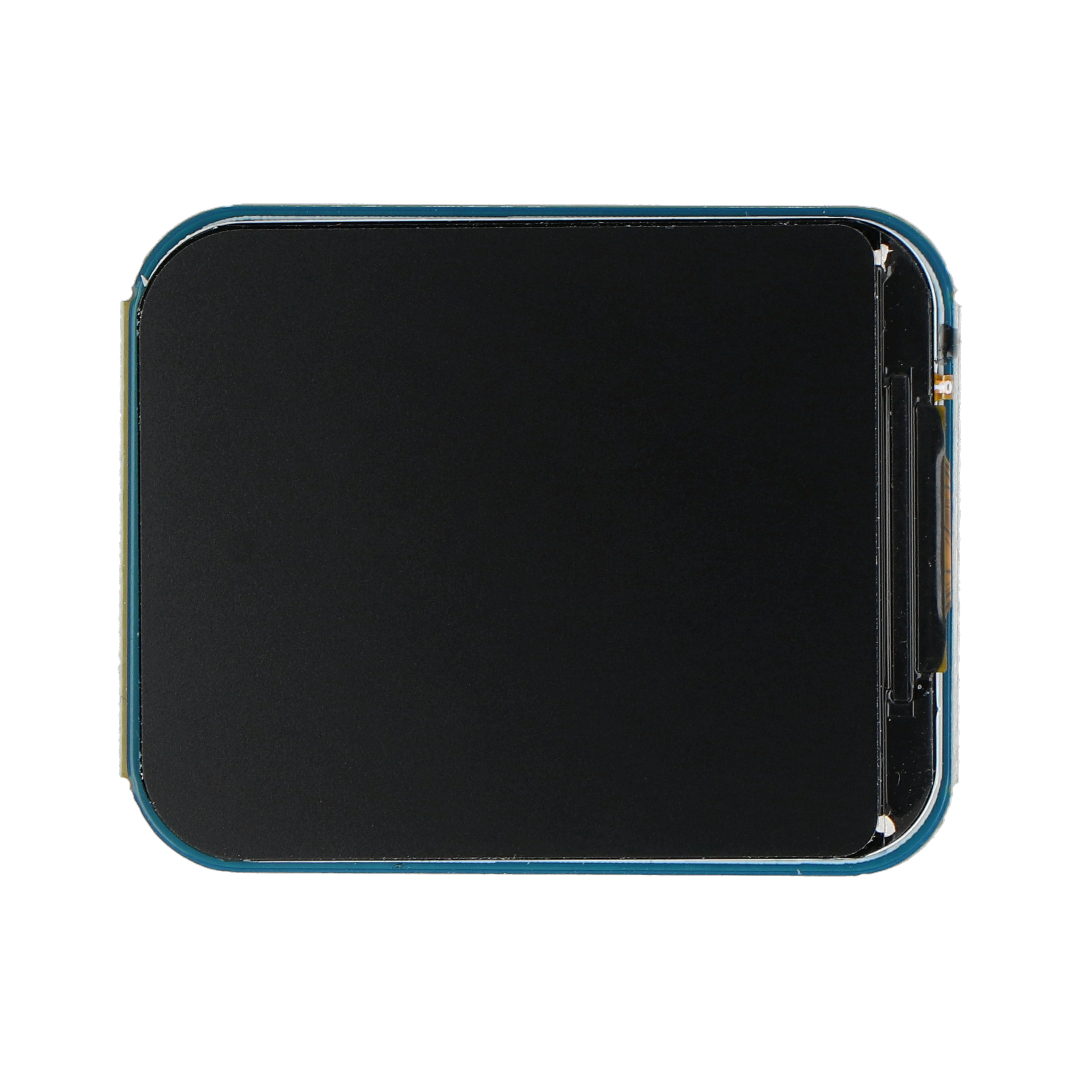

IPS LCD displej 1,69'' 240x280px - SPI - 262K - Waveshare 24382
Barevný IPS LCD displej s úhlopříčkou 1,69" a rozlišením 240 x 280 px , výrobce Waveshare. Vestavěný systém ovladače obrazovky - ST7789V2 - komunikuje s mikrokontrolérem nebo minipočítačem přes 4pinové SPI rozhraní. Dokáže zobrazit 262 000 barev a podporuje formáty: RGB444 (12 bitů), RGB565 (16 bitů), RGB666 (18 bitů) Napájecí napětí je 3,3 V nebo 5 V a vestavěný převodník logické úrovně zajišťuje správnou funkci s mnoha zařízeními.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Popis produktu: IPS LCD displej 1,69'' 240 x 280 px - SPI - 262K - Waveshare 24382
Barevný IPS LCD displej s úhlopříčkou 1,69" a rozlišením 240 x 280 px , výrobce Waveshare. Vestavěný systém ovladače obrazovky - ST7789V2 - komunikuje s mikrokontrolérem nebo minipočítačem přes 4pinové SPI rozhraní. Dokáže zobrazit 262 000 barev a podporuje formáty: RGB444 (12 bitů), RGB565 (16 bitů), RGB666 (18 bitů). Napájecí napětí je 3,3 V nebo 5 V a vestavěný převodník logické úrovně zajišťuje správnou funkci s mnoha zařízeními. rozměry displeje jsou: 27,9 x 32,6 mm a všechny jeho rohy jsou zaoblené.
IPS LCD displej 1,69'' 240 x 280 px - SPI - 262K - Waveshare 24382
Displej je kompatibilní s Arduino a Raspberry Pi !
Najdete je v naší nabídce spolu s mnoha dalšími mikrokontroléry a minipočítači Raspberry Pi .

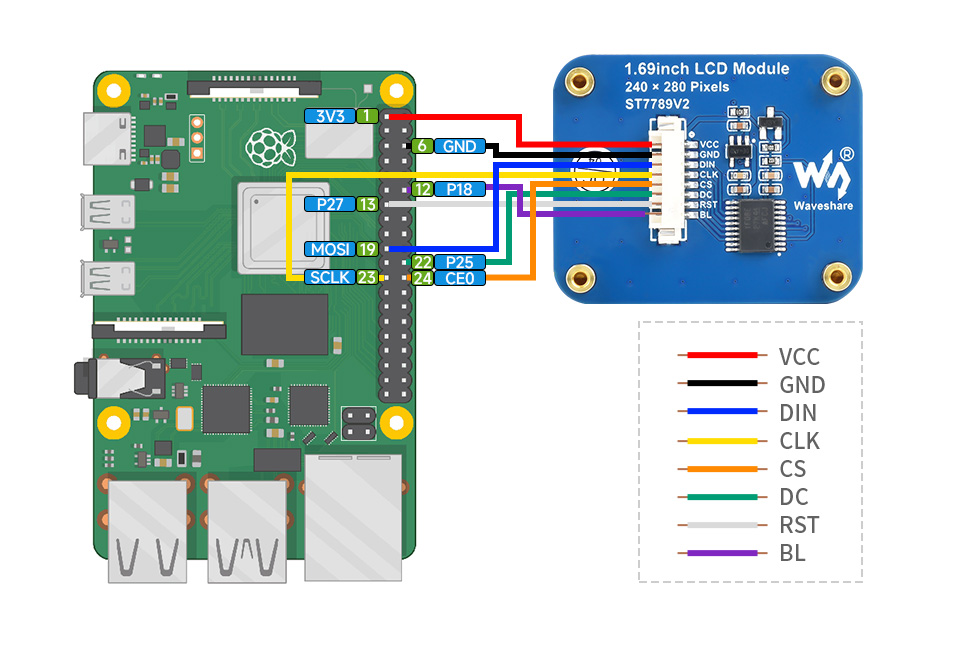

Příklad připojení zobrazovacího modulu k Raspberry Pi.
připojení LCD displeje
LCD displej má vestavěný systém ovladače - ST7789V2 - využívající ke komunikaci oblíbené 4pinové rozhraní SPI . Díky tomu lze pro ovládání použít mnoho oblíbených mikrokontrolérů, včetně: Arduino, STM32, Raspberry Pi, ESP32 a dalších. Displej vyžaduje napájení 3,3 V nebo 5 V , což znamená, že ve většině případů není potřeba další zdroj energie. Konektor JST GH1.25 nám umožňuje přístup k následujícím pinům:
- VCC - napájecí napětí 3,3V / 5V
- GND - systémové uzemnění
- DIN - datová linka SPI
- CLK - SPI hodinová linka
- CS - výběr zařízení sběrnice (výběr čipu)
- DC - výběr dat (data) / příkaz (příkaz)
- RST - resetovací kolík
- BL - podsvícení displeje
Technické specifikace displeje
- Napájecí napětí: 3,3V / 5V
- Typ obrazovky: LCD IPS
- Úhlopříčka displeje: 1,69"
- Vestavěný čip: ST7789V2
- Komunikační rozhraní: 4-pin SPI
- Vestavěný převodník logické úrovně: TXB0108E
- Rozlišení: 240 x 280 px
- Zaoblené rohy obrazovky
- Počet zobrazených barev: 262 tisíc
- Rozměry displeje: 27,97 x 32,63 mm
- Rozměry modulu: 32,5 x 39 mm
Nastavte obsah
- 1 x IPS LCD displej 1,69'' 240 x 280 px - SPI - 262K - Waveshare 24382
- 1 x propojovací kabel JST GH1.25

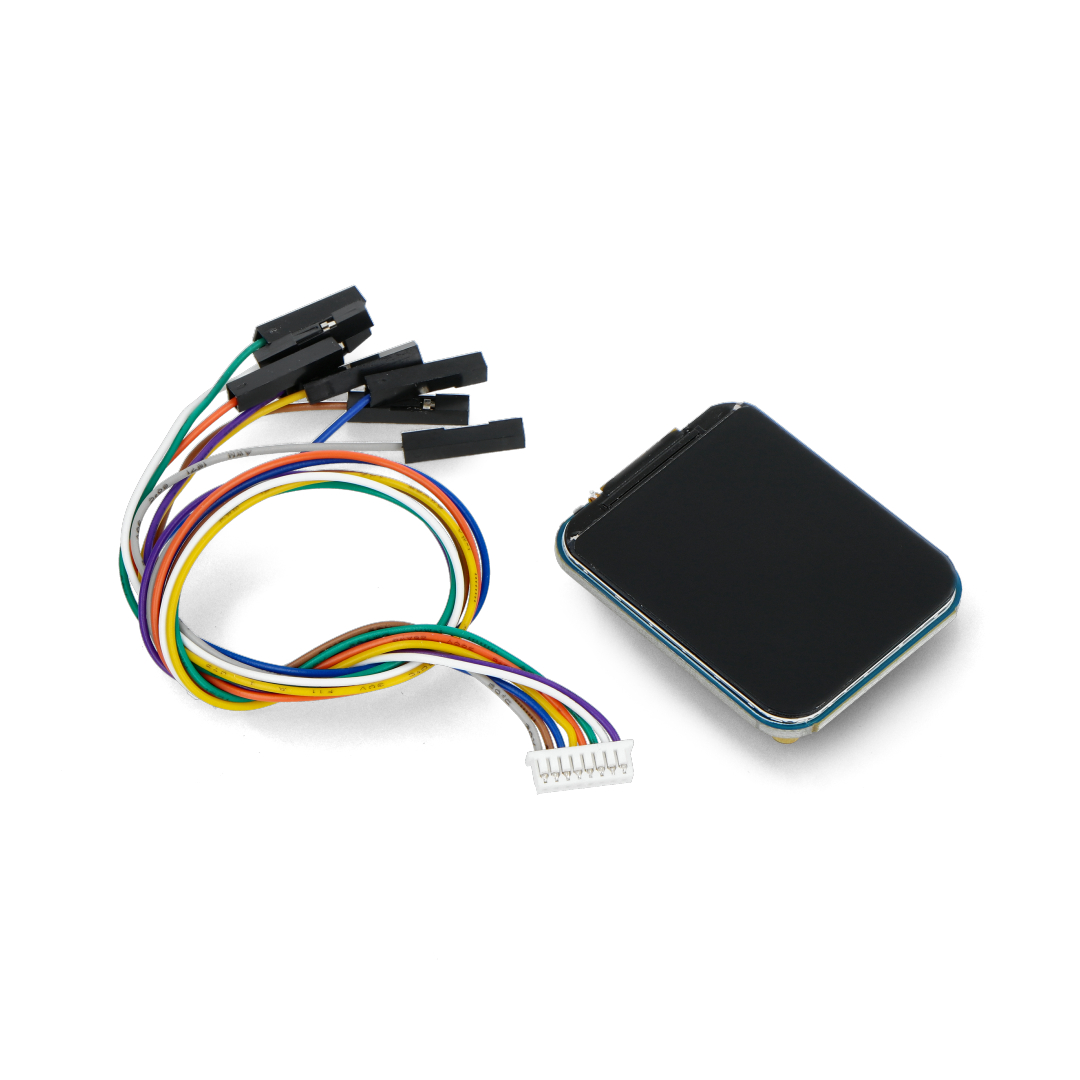

Prvky obsažené v sadě.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 1.69 '' |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ne |
| Napětí z | 3,3 V. |
| Napětí dolů | 5,0 V |
| Šířka | 7 cm |
| Výška | 5 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,02 kg |
