IPS LCD 1,47 '' 172x320px - SPI - zaoblené - Waveshare 22224
Modul IPS LCD displeje s úhlopříčkou 1,47" a rozlišením 172 x 320 px. Displej má zaoblené hrany, díky čemuž je ideální pro design smart band. Modul je založen na systému ovladače LCD ST7789V3 , který pro komunikaci mikrokontroléru využívá 4pinové SPI rozhraní Počet zobrazovaných barev je až 262 K RGB Obrazovka funguje s Arduino, Raspberry Pi a STM32.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: LCD IPS displej 1,47" 172 x 320 px - SPI - zaoblený - Waveshare 22224
IPS LCD zobrazovací modul od Waveshare s úhlopříčkou 1,47" a rozlišením 172 x 320 pixelů. Displej má zaoblené hrany, díky čemuž je ideální pro design smart band. Modul je založen na systému ovladače LCD ST7789V3 , který pro komunikaci s mikrokontrolérem využívá 4pinové rozhraní SPI Počet zobrazených barev je až 262 K RGB Obrazovka funguje s Arduino , Raspberry Pi a STM32 .
Hlavní vlastnosti displeje
- Rozlišení 172 x 320, 262K RGB barev, jasné a barevné
- Rozhraní SPI minimalizuje počet požadovaných IO pinů, podporuje takové řadiče jako Arduino, Raspberry Pi, STM32
- Výrobce poskytuje řadu zdrojů (příklady pro Raspberry Pi, Arduino, STM32)

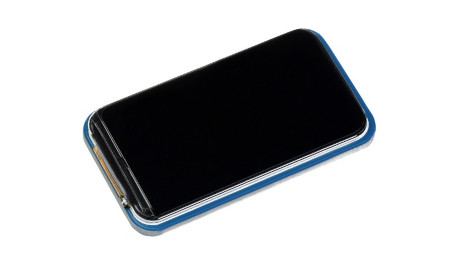

IPS LCD displej 1,47'172 x 320 px - SPI - zaoblený - Waveshare 22224.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Příklad připojení displeje k Arduinu.
Výrobce připravil podrobnou uživatelskou příručku s ukázkovými programovými kódy, což značně usnadňuje zahájení práce s modulem.
Piny IPS LCD displeje
Zobrazovací modul pro komunikaci využívá rozhraní SPI. Je napájen napětím 3,3 V nebo 5 V.
- VCC - napájecí napětí (3,3 V nebo 5 V)
- GND - zem systému
- DIN - datový vstup rozhraní SPI
- CLK - hodinový vstup rozhraní SPI
- CS - volba systému, aktivovaná nízkým stavem
- DC - výběr dat / příkazů (vysoký stav pro data, nízký stav pro příkazy)
- RST - reset, aktivován nízkým stavem
- BL - podsvícení
Specifikace Waveshare LCD displeje
- Napájecí napětí: 3,3 V nebo 5 V
- Komunikační rozhraní: SPI
- Typ displeje: IPS
- Čip ovladače displeje: ST7789V3
- Rozlišení: 172 (V) x 320 (V) px
- Množství barev: 262K RGB
- Velikost displeje: 17,39 x 32,35 mm
- Rozteč pixelů: 0,0337 (V) x 0,1011 (V) mm
- Rozměry modulu: 22,0 x 38,5 mm
Obsah sady
- 1x IPS LCD 1,47" 172 x 320 px - SPI - zaoblené - Waveshare 22224
- 1x 8pinový kabel, rozteč 2 mm

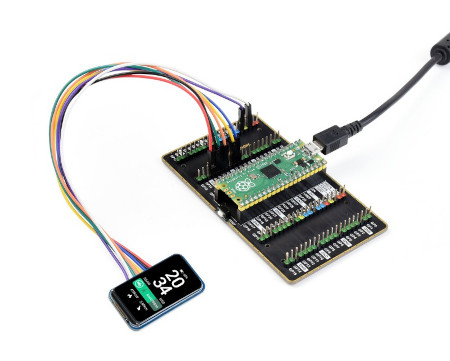

Příklad připojení k Raspberry Pi Pico. Předmětem prodeje je LCD displej a propojovací kabel, ostatní prvky lze dokoupit samostatně.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 1.47 " |
| Obrazovka - rozhraní | SPI |
| Obrazovka - dotyk | Ne |
| Rozlišení obrazovky | 172x320px |
| Šířka | 5,2 cm |
| Výška | 7 cm |
| Hloubka | 2,3 cm |
| Hmotnost | 0,019 kg |
