Popis produktu: Dotykový displej - odporový LCD TFT 3,5 ''
Dotykový displej, odporový 3,5 "pro Raspberry Pi s rozlišením 320 x 480 px. Funguje s každou 40kolíkovou verzí Raspberry Pi přes piny GPIO - jako overlay pro minipočítač.
Zařízení komunikuje prostřednictvím pinů GPIO - jako overlay do minipočítače.
Raspberry Pi není součástí dodávky .
Propojení obrazovky s Raspberry Pi
Chcete-li spustit obrazovku, umístěte obrazovku na piny GPIO Raspberry Pi.

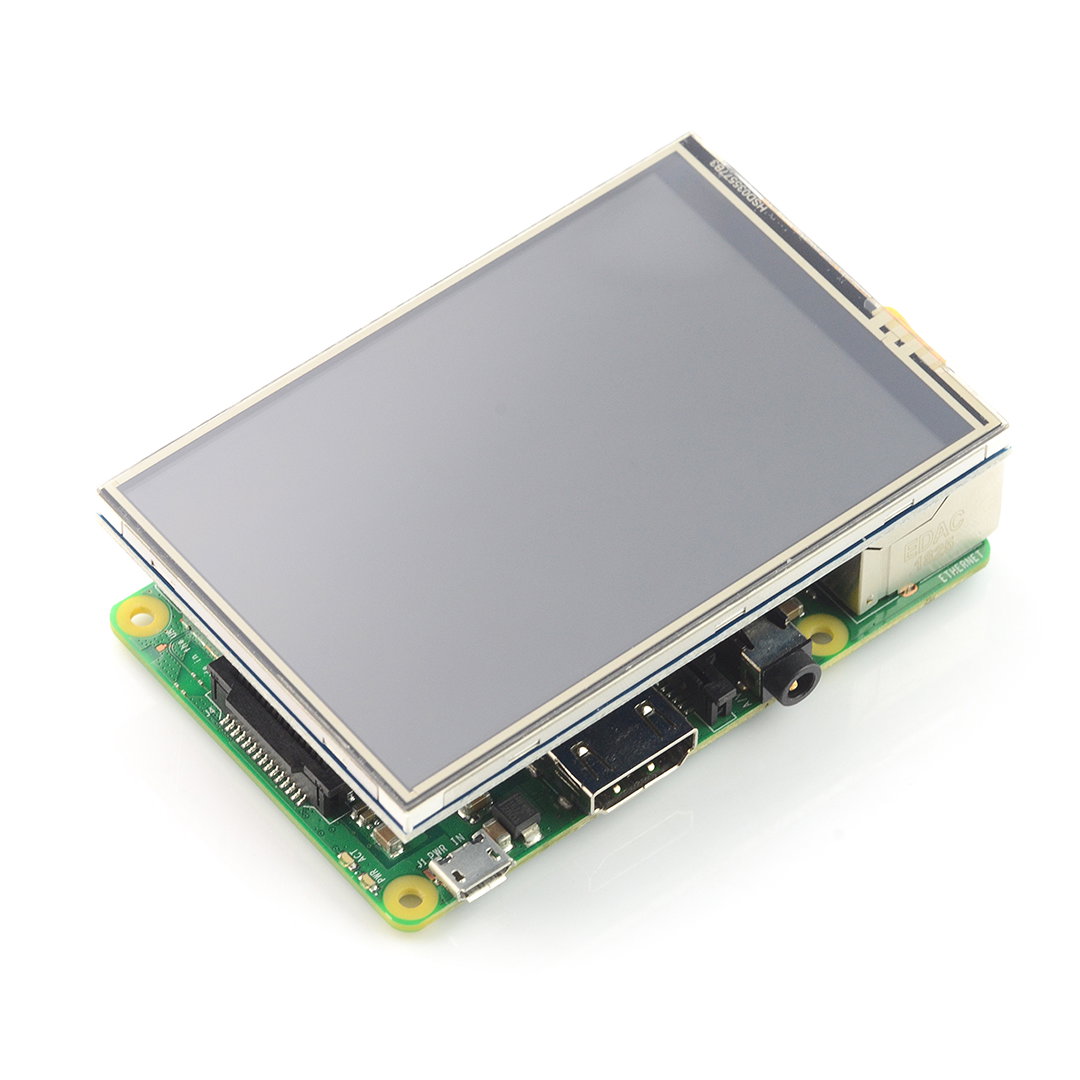

Příklad připojení obrazovky k Raspberry Pi.
Rozhraní dotykové obrazovky GPIO
| Pin GPIO | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájení 3,3 V. |
| 2, 4 | 5V | Napájení 5 V. |
|
3, 5, 7, 8, 10, 12,13,15,16 |
NC | Nepřipojený. |
| 6, 9, 14, 20, 25 | GND | Hmotnost. |
| 11 | TP_IRQ | Přerušení z dotykového panelu. |
| 18 | LCD_RS | Volba: příkazy nebo data pro panel LCD. |
| 19 |
LCD_SI / TP_SPI |
Vstup dat rozhraní SPI pro dotykový panel a LCD obrazovku. |
| 21 | TP_SO | Datový výstup rozhraní SPI pro dotykový panel. |
| 22 |
RST |
Resetovat. |
| 23 |
LCD_SCK / TP_SCK |
Hodinový signál SPI pro dotykový panel a LCD obrazovku. |
| 24 | LCD_CS | Výběr čipu pro obrazovku LCD. |
| 26 | TP_CS | Výběr čipu pro dotykový panel. |
Specifikace dotykové obrazovky
- Typ: dotyková obrazovka, odporová
- Úhlopříčka: 3,5 "
- Rozlišení: 320 x 480 px
- SPI komunikace
- Funguje s:Raspberry Pi verze 4B, 3B +, 3B, 2B, B +, Zero a Zero W.
- Rozměry obrazovky: 85 x 56,5 mm
Sada obrazovky obsahuje
- 3,5 "dotyková obrazovka, odporová
- Stylus
