TFT odporová dotyková obrazovka LCD 4 '' (A) 320x480px GPIO pro Raspberry Pi 4B / 3B + / 3B / 2 / B + / Zero - Waveshare 10207

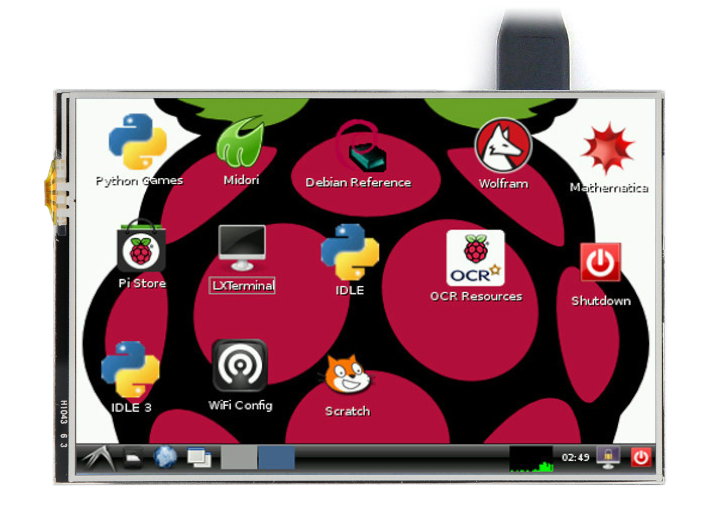

Dotyková 4palcová dotyková obrazovka Waveshare pro Raspberry Pi s rozlišením 320 x 480 px s maticí TFT. Funguje s Raspberry Pi ve verzi 4B, 3B + 3, 2, B +, Zero a Zero W prostřednictvím pinů GPIO.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: TFT odporová dotyková obrazovka LCD 4 '' (A) 320x480px GPIO pro Raspberry Pi 4B / 3B + / 3B / 2 / B + / Zero
Dotykový displej, odporový 4 "pro Raspberry Pi s rozlišením 320 x 480 px s maticí TFT. Funguje s Raspberry Pi ve verzi 4B, 3B +, 3, 2, B +, Zero a Zero W přes GPIO piny - jako překrytí pro minipočítač. k ovládání displeje slouží stylus.
Zařízení komunikuje prostřednictvím pinů GPIO - jako overlay do minipočítače.
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.

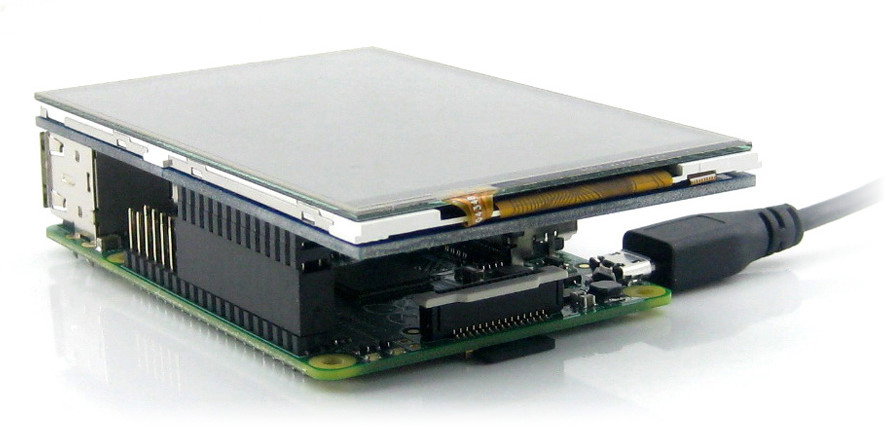

Příklad připojení obrazovky k Raspberry Pi.
Propojení obrazovky s Raspberry Pi
Chcete-li spustit obrazovku, umístěte obrazovku na piny GPIO Raspberry Pi.
Software obrazovky
Výrobce připravil operační systém s nainstalovanými ovladači. Systém by měl být rozbalen pomocí vhodného programu, např. WinZip, a nahrán na kartu pomocí programu Win32 Disk Imager.
Podrobný popis připojení a instalace ovladačů bez změny systému Raspberry Pi a image hotového systému najdete na webových stránkách výrobce . |
Screenshot programu Win32 Disk Imager , po výběru systému stačí kliknout na tlačítko Zapsat a počkat, až bude proces instalace dokončen.
GPIO rozhraní
| Pin GPIO | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájení 3,3 V. |
| 2, 4 | 5V | Napájení 5 V. |
3, 5, 7, 8, 10, 12,13,15,16 | NC | Nepřipojený. |
| 6, 9, 14, 20, 25 | GND | Hmotnost. |
| 11 | TP_IRQ | Přerušení z dotykového panelu. |
| 18 | LCD_RS | Volba: příkazy nebo data pro panel LCD. |
| 19 | LCD_SI / TP_SPI | Vstup dat rozhraní SPI pro dotykový panel a LCD obrazovku. |
| 21 | TP_SO | Datový výstup rozhraní SPI pro dotykový panel. |
| 22 | RST | Resetovat. |
| 23 | LCD_SCK / TP_SCK | Hodinový signál SPI pro dotykový panel a LCD obrazovku. |
| 24 | LCD_CS | Výběr čipu pro obrazovku LCD. |
| 26 | TP_CS | Výběr čipu pro dotykový panel. |

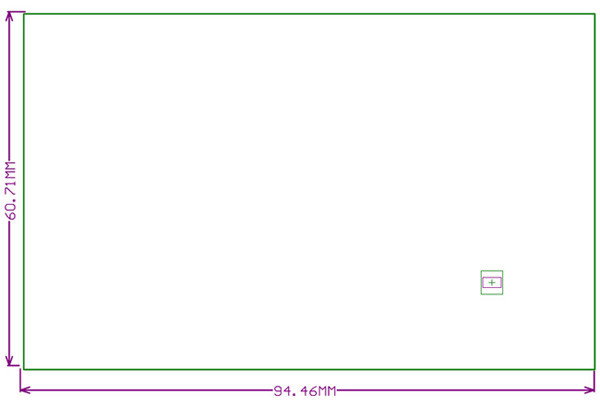

Vnější rozměry obrazovky.
Specifikace dotykové obrazovky Waveshare
- Typ: dotyková obrazovka, odporová
- Typ matice: TFT
- Úhlopříčka: 4 "
- Rozlišení: 320 x 480 px
- Funguje s: Raspberry Pi verze 4B, 3B +, 3, 2, B +, Zero a Zero W (funguje přímo se systémem od výrobce)
- Operační systémy pro výše uvedená zařízení lze stáhnout z webových stránek výrobce
- Funguje také se všemi zařízeními HDMI (dotyková funkce není k dispozici).
- Rozměry obrazovky: 94,05 x 61 mm
Sada obsahuje
- 4 "dotyková odporová obrazovka
- Upevňovací šrouby
- Stylus

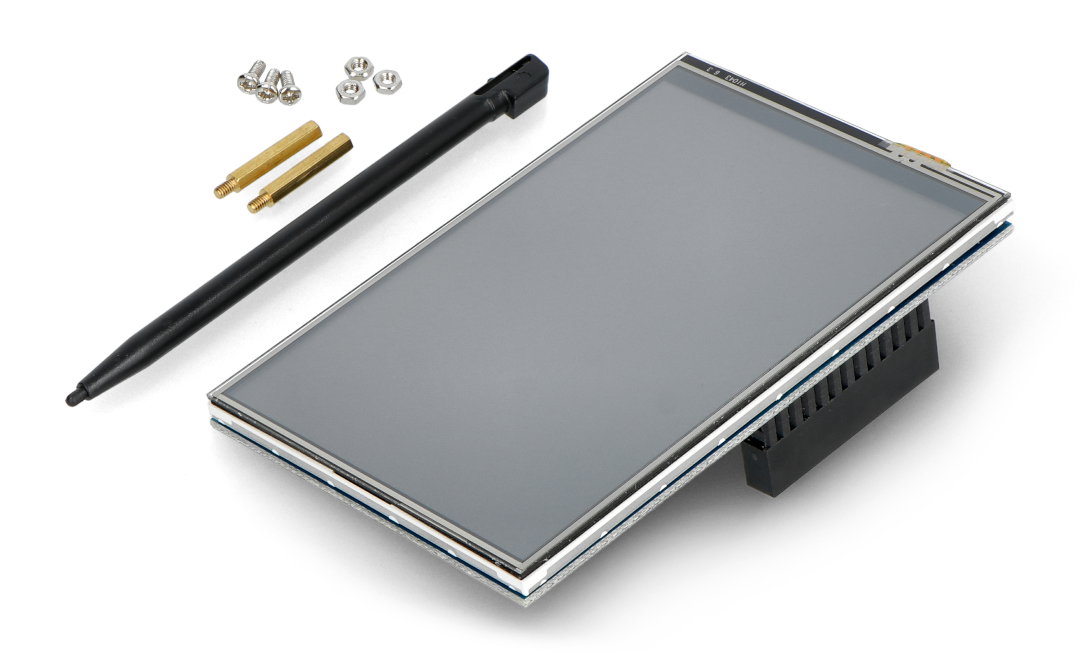

Obsah sady.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 3,20 '' |
| Obrazovka - rozhraní | GPIO |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 320x240px |
| Šířka | 8 cm |
| Výška | 10 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,086 kg |
