Dotykový displej B - odporový LCD TFT 3,2 '' 320x240px GPIO pro Raspberry Pi 4B / 3B + / 3B / Zero - Waveshare 9201

Index: WSR-04510 EAN: 5904422371319

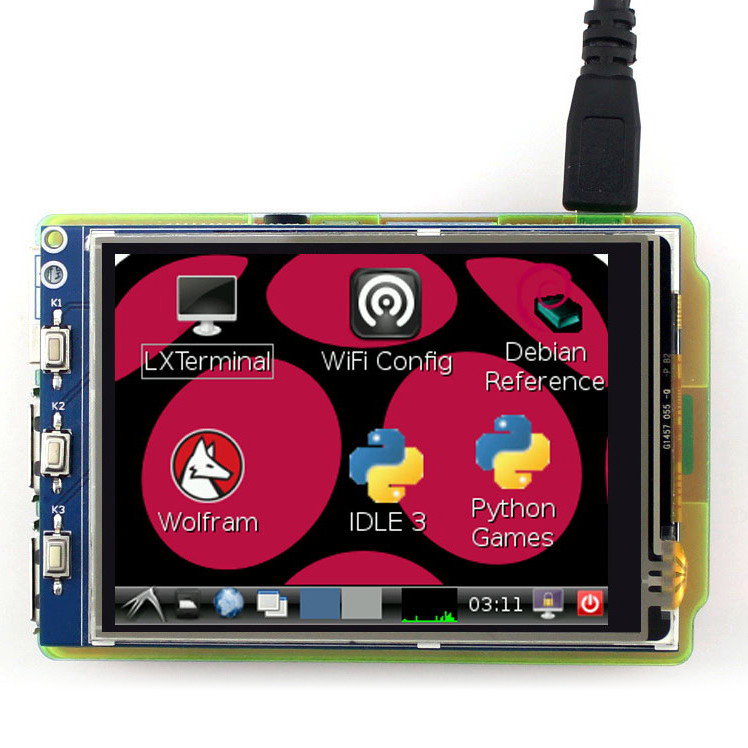

Dotyková obrazovka Waveshare, odporová 3,2 "pro Raspberry Pi s rozlišením 320 x 240 px. Funguje s Raspberry Pi ve verzi 4B, 3B +, 3B, Zero a Zero W přes piny GPIO.

Dotykový displej B - odporový LCD TFT 3,2 '' 320x240px GPIO pro Raspberry Pi 4B / 3B + / 3B /...
637,00 Kč
526,45 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Raspberry Pi

Popis produktu: Dotykový displej Waveshare B - odporový LCD TFT 3,2 '' 320x240px GPIO pro Raspberry Pi 4B / 3B + / 3B / Zero

Dotykový displej, odporový 3,2 "pro Raspberry Pi s rozlišením 320 x 240 px. Funguje s Raspberry Pi verze 4B, 3B_ 3B, 2, B +, Zero a Zero W přes piny GPIO - jako overlay pro minipočítač. Sada obsahuje také stylus pro ovládání obrazovky.

Zařízení komunikuje prostřednictvím pinů GPIO - jako overlay do minipočítače.

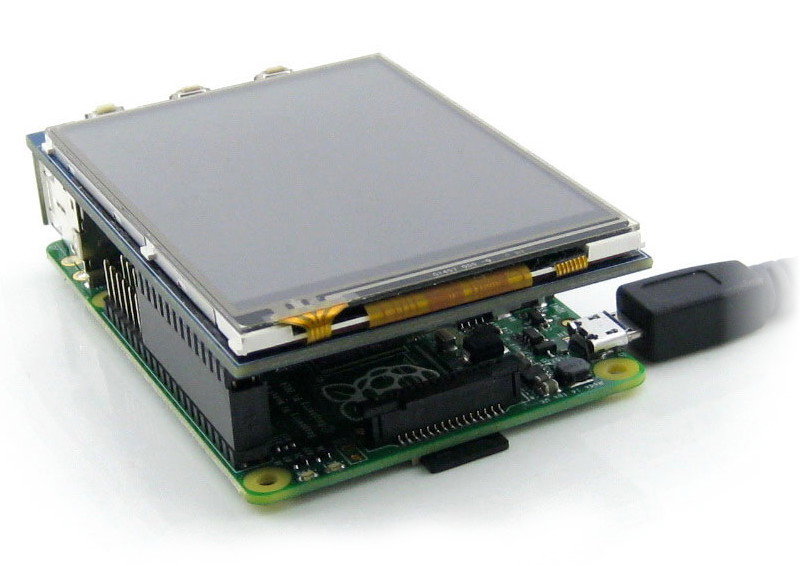

Příklad připojení obrazovky k Raspberry Pi.

Spojení s Raspberry Pi

Chcete-li spustit obrazovku, umístěte obrazovku na piny GPIO Raspberry Pi.

Software obrazovky

Výrobce připravil operační systém s nainstalovanými ovladači. Systém by měl být rozbalen pomocí vhodného programu, např. WinZip, a nahrán na kartu pomocí programu Win32 Disk Imager.

Podrobný popis připojení a instalace ovladačů bez změny systému Raspberry Pi a image hotového systému najdete na webových stránkách výrobce .

Screenshot programu Win32 Disk Imager , po výběru systému stačí kliknout na tlačítko Zapsat a počkat, až bude proces instalace dokončen.

GPIO rozhraní

Pin GPIO Symbol Popis
1, 17 3,3 V Napájení 3,3 V.
2, 4 5V Napájení 5 V.
3, 5, 7, 8, 10, 22 NC Nepřipojený.
6, 9, 14, 20, 25 GND Hmotnost.
11 TP_IRQ Přerušení z dotykového panelu.
12 KLÍČ 1 Klíč.
13 RST Resetovat.
15 LCD_RS Volba: příkazy nebo data pro panel LCD.
16 KLÍČ 2 Klíč.
18 KLÍČ 3 Klíč.
19

LCD_SI /

TP_SPI

Vstup dat rozhraní SPI pro dotykový panel a LCD obrazovku.
21 TP_SO Datový výstup rozhraní SPI pro dotykový panel.
23

LCD_SCK /

TP_SCK

Hodinový signál SPI pro dotykový panel a LCD obrazovku.
24 LCD_CS Výběr čipu pro obrazovku LCD.
26 TP_CS Výběr čipu pro dotykový panel.

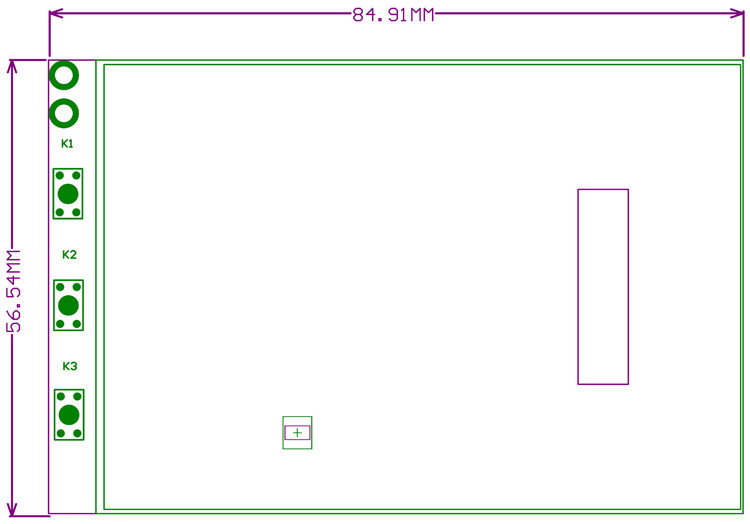

Vnější rozměry obrazovky.

Specifikace dotykové obrazovky Waveshare

  • Typ: dotyková obrazovka, odporová
  • Úhlopříčka: 3,2 "
  • Rozlišení: 320 x 240 px
  • Funguje s: Raspberry Pi verze 3, 2, B +, Zero a Zero W (funguje přímo se systémem od výrobce)
  • Funguje také se všemi zařízeními HDMI (dotyková funkce není k dispozici).
  • Rozměry obrazovky: 85 x 56,5 mm

Sada obsahuje

  • 3,2 "dotyková obrazovka, odporová
  • Upevňovací šrouby
  • Stylus

Typ obrazovky LCD TFT
Obrazovka - úhlopříčka 3,20 ''
Obrazovka - rozhraní GPIO
Obrazovka - dotyk Ano
Rozlišení obrazovky 320x240px
Test 4
Šířka balení 8 cm
Výška balení 3 cm
Hloubka balení 10.5 cm
Váha balení 0.07 kg
