Dotykový displej - odporový LCD TFT 5 '' 800x480px HDMI + USB pro pouzdro Raspberry Pi 3B + / 3B / 2B / Zero + - Waveshare 11018

Index: WSR-08872 EAN: 5903351245098

5palcová odporová dotyková obrazovka pro Raspberry Pi s rozlišením 800 x 480 px. Funguje s Raspberry Pi ve verzích 3B +, 3B + 2B, 1B +, 1B, 1A a Zero a Zero W přes HDMI a USB kabel. Sada obsahuje také černobílé pouzdro, ve kterém je umístěn minipočítač s připojenou obrazovkou.

Dotykový displej - odporový LCD TFT 5 '' 800x480px HDMI + USB pro pouzdro Raspberry Pi 3B + / 3B...
1 291,00 Kč
1 066,94 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Raspberry Pi

Popis produktu: Dotykový displej - odporový LCD TFT 5 '' 800x480px HDMI + USB pro pouzdro Raspberry Pi 3B + / 3B / 2B / Zero + - Waveshare 11018

5 "odporová dotyková obrazovka pro Raspberry Pi s rozlišením 800 x 480 px. Funguje s Rasbperry Pi ve verzi 3B +, 3B 2B a B + přes konektory HDMI a microUSB - jsou k dispozici příslušné kabely. Zařízení funguje také s minipočítači: Banana Pi a Beagle Bone Black Sada obsahuje speciální černobílé pouzdro pro Raspberry a obrazovku.

Zařízení komunikuje pomocí kabelu HDMI (obrázek) a zásuvky microUSB (dotyk). Oba kabely jsou součástí balení.

Sada obsahuje také vyhrazené pouzdro, které vám umožní připevnit Raspberry za obrazovku a nastavit obrazovku pod úhlem 45 ° nebo 60 °.

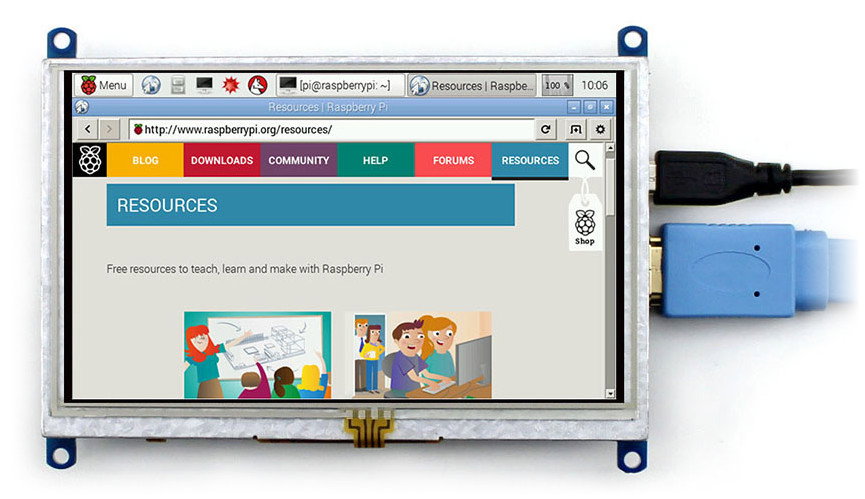

Spojení s Raspberry Pi

Chcete-li spustit obrazovku, připojte zařízení k Raspberry Pi pomocí kabelů obsažených v sadě: HDMI a microUSB. Konektor HDMI přenáší obraz, port USB přijímá data dotykového rozhraní.

Software

Obrazovka pracuje s nejnovějším systémem Raspbian bez nutnosti instalace ovladačů. Aby však obrazovka správně zobrazovala obraz, musíte změnit rozlišení v konfiguračním souboru. Chcete-li to provést, otevřete soubor config.txt pomocí příkazu:

  • sudo nano /boot/config.txt

a poté na konec přidejte následující příkazy:

  • max_usb_current=1
  • hdmi_group=2
  • hdmi_mode=87
  • hdmi_cvt 800 480 60 6 0 0 0

Po uložení souboru a restartu malin by měl obrázek a dotyková funkce fungovat dobře.

Podrobný popis připojení naleznete na webových stránkách výrobce .

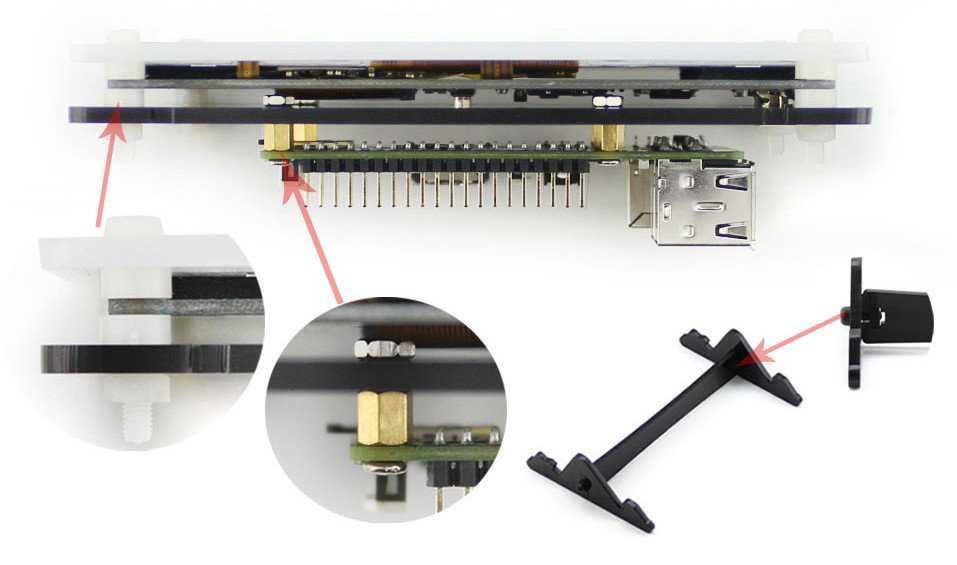

Instalace krytu

Pouzdro umožňuje připojit obrazovku pomocí minipočítače Raspberry Pi v zadní části.

Sada obsahuje

  • 5 "dotyková odporová obrazovka
  • Kabel HDMI
  • Upevňovací šrouby
  • USB - microUSB kabel pro dotykové rozhraní
  • Pouzdro pro Raspberry a obrazovku - černé a bílé

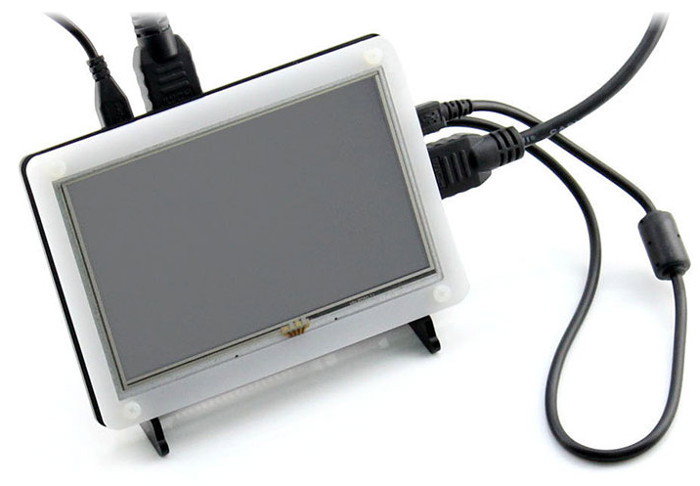

Příklad montáže obrazovky do krytu.

Specifikace dotykové obrazovky

  • Typ: dotyková obrazovka, odporová
  • Úhlopříčka: 5 "
  • Rozlišení: 800 x 480 px
  • Verze obrazovky: Rev. 2.1
  • Spolupracuje s:
    • Rasbperry Pi ve verzi 3B +, 3B 2B a B + Zero: pracuje s nejnovějším systémem bez nutnosti dalších
    • Beagle Bone Black
    • Banana Pi / Banana Pro
    • Windows 7/8 / 8.1 / 10 / 11 bez nutnosti instalace ovladačů
  • Funguje také se všemi zařízeními HDMI (dotyková funkce není k dispozici).
  • 4 montážní otvory (včetně šroubů)
  • Rozměry obrazovky: 121 x 76 mm
  • Vnější rozměry rámu: 133 x 95 mm
  • Černobílé bydlení
  • Lze nastavit pod úhlem 45 ° nebo 60 °
  • Materiál: akryl

Typ obrazovky LCD TFT
Obrazovka - úhlopříčka 5,00 ''
Obrazovka - rozhraní HDMI + USB
Obrazovka - dotyk Ano
Rozlišení obrazovky 800x480px
Barva bílý
Pouzdro - modul Pi 4B / 3B + / 3B / 2B
Bydlení - místo pro obrazovku Ano
Test 3
Šířka balení 15.2 cm
Výška balení 4.7 cm
Hloubka balení 10.1 cm
Váha balení 0.326 kg

Kamil

02/22/23

Otázka: Dobrý den, bude 5palcová obrazovka fungovat s Windows 11? Zdravím
Odpovědět: Displej bude fungovat i se systémem Windows 11.
Popis jsme aktualizovali o tyto doplňující informace.
marcin

02/08/22

Otázka: Jaká je tloušťka obrazovky?
Odpovědět: Bez pouzdra v nejtlustším místě (se zdířkou HDMI) je to 14,3 mm. Bez konektorů má samotná obrazovka PCB 8,1 mm.

Recenze produktu

Dotykový displej - odporový LCD TFT 5 '' 800x480px HDMI + USB pro pouzdro Raspberry Pi 3B + / 3B / 2B / Zero + - Waveshare 11018

4.5/5

Průměrná známka

2

Názor zákazníků
Sbíráme následující názory
a ověřujeme je pomocí externího
partnera Trustmate a pocházejí
z procesu po zakoupení.

Recenze:

Daniel B. 01.04.2022 Potvrzený nákup Přeložená recenze
Displej cca. Fotografie naopak naznačují černobílý rám a dostal jsem některé nelakované prvky.
Marcin Ł. 10.05.2021 Potvrzený nákup Přeložená recenze
Vše v pořádku, má dotykový posun u rohů, ale to mi v mém případě nevadí.
