Dotykový displej A - rezistivní LCD TFT 3,5 '' 320x480px GPIO pro Raspberry Pi 4/3/2 / B + / Zero - Waveshare 9904
Dotyková obrazovka Waveshare, odporová 3,5 "pro Raspberry Pi s rozlišením 320 x 480 px. Funguje s Raspberry Pi verze 4B, 3B +, 3B, 2B, B +, Zero a Zero W přes piny GPIO.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
[js src="//orbitvu.co/share/pSH4na3q3ZNops7NZLdS93/4003678/360/script?auto_rotate_dir=left&background_color=0xffffffc8&border=no&border_color=0x000000&continous=yes&first_frame=1&border_frame=1&frame_rate=12&gui_background=0x000000c8&gui_foreground=0xffffffc8&gui_foreground_active=0x00b5a7c8&height=auto&lang=pl&logo_src=&max_scale=1&ovskin=no&preload_height=0&preload_width=0&rotate_dir=right&social=no&social_url=https%3A%2F%2Forbitvu.co%2Fshare%2FpSH4na3q3ZNops7NZLdS93%2F4003678%2F360%2Fview&style=0&teaser=playonerotationslow&width=auto&html5_initial_info=no&html5_hint=no&mousewheel=yes&buttons_type=auto&teaserplay_overlay_color=0x00000000&hires_support=yes&single_touch_pan_y=yes&content2=yes&report_bugs=no&partial_load=yes"]
Popis produktu: Dotykový displej Waveshare A - odporový LCD TFT 3,5 '' 320x480px GPIO pro Raspberry Pi 4/3/2 / B + / Zero
Dotykový displej, odporový 3,5 "pro Raspberry Pi s rozlišením 320 x 480 px. Funguje s Raspberry Pi ve verzi 4B, 3B +, 3B, 2B, B +, Zero a Zero W přes piny GPIO - jako vrstva pro minipočítač.

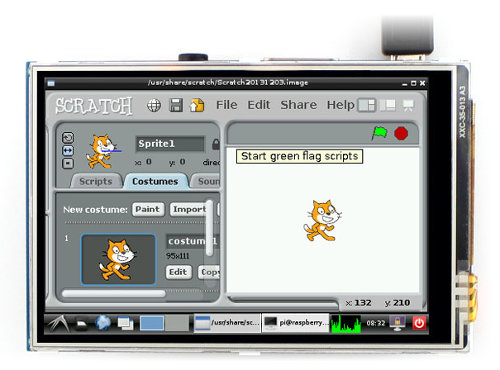

Zařízení komunikuje prostřednictvím pinů GPIO - jako overlay do minipočítače. Raspberry Pi není součástí dodávky .
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.

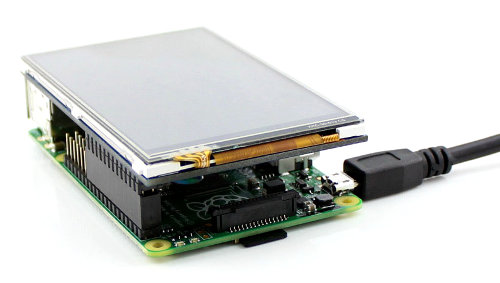

Příklad připojení obrazovky k Raspberry Pi.
Propojení obrazovky s Raspberry Pi
Chcete-li spustit obrazovku, umístěte obrazovku na piny GPIO Raspberry Pi.
Software pro dotykovou obrazovku
Výrobce připravil operační systém s nainstalovanými ovladači. Systém by měl být rozbalen pomocí vhodného programu, např. WinZip, a nahrán na kartu pomocí programu Win32 Disk Imager.
Screenshot programu Win32 Disk Imager , po výběru systému stačí kliknout na tlačítko Zapsat a počkat, až bude proces instalace dokončen.
Podrobný popis připojení, instalace ovladačů bez změny systému Raspberry Pi a obraz hotového systému najdete na webu výrobce |
GPIO rozhraní
| Pin GPIO | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájení 3,3 V. |
| 2, 4 | 5V | Napájení 5 V. |
3, 5, 7, 8, 10, 12,13,15,16 | NC | Nepřipojený. |
| 6, 9, 14, 20, 25 | GND | Hmotnost. |
| 11 | TP_IRQ | Přerušení z dotykového panelu. |
| 18 | LCD_RS | Volba: příkazy nebo data pro panel LCD. |
| 19 | LCD_SI / TP_SPI | Vstup dat rozhraní SPI pro dotykový panel a LCD obrazovku. |
| 21 | TP_SO | Datový výstup rozhraní SPI pro dotykový panel. |
| 22 | RST | Resetovat. |
| 23 | LCD_SCK / TP_SCK | Hodinový signál SPI pro dotykový panel a LCD obrazovku. |
| 24 | LCD_CS | Výběr čipu pro obrazovku LCD. |
| 26 | TP_CS | Výběr čipu pro dotykový panel. |

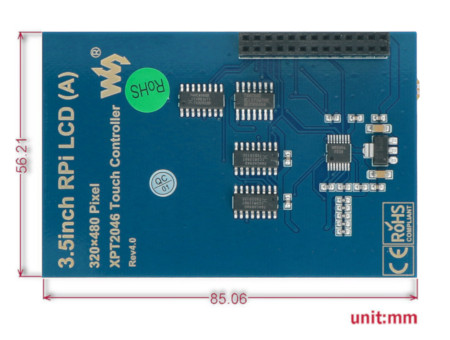

Vnější rozměry obrazovky.
Specifikace dotykové obrazovky Waveshare
- Typ: dotyková obrazovka, odporová
- Úhlopříčka: 3,5 "
- Rozlišení: 320 x 480 px
- SPI komunikace
- Funguje s: Raspberry Pi verze 4B, 3B +, 3B, 2B, B +, Zero a Zero W (funguje přímo se systémem od výrobce )
- Rozměry obrazovky: 85 x 56,5 mm
Sada obsahuje
- 3,5 "dotyková obrazovka, odporová
- Upevňovací šrouby
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD TFT |
| Obrazovka - úhlopříčka | 3,50 '' |
| Obrazovka - rozhraní | GPIO |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 480x320px |
| Šířka | 8 cm |
| Výška | 10 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,073 kg |
