Popis produktu: 1,9'' IPS LCD displej 170 x 320 px - SPI - 262 K - Waveshare 23822

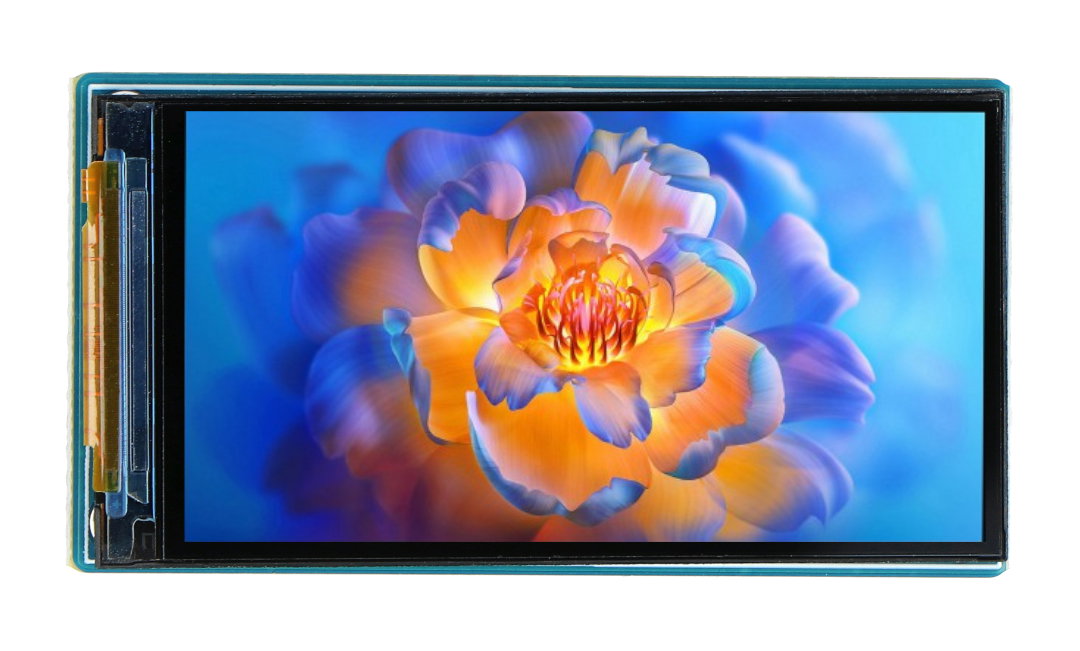

BarevnýIPS LCD displej od společnosti Waveshare s úhlopříčkou 1,9" a rozlišením 170 x 320 px . Je vybaven ovladačem ST7789V2, pro komunikaci s modulem řadiče využívá 4pinové SPI rozhraní . Obrazy zobrazuje až ve 262 000 barvách , což poskytuje ty nejmenší vizuální efekty na displeji 20 x 2 zobrazované rozměry a zobrazuje i ty nejmenší vizuální efekty20.7.1 , 30 mm, což také umožňuje použití v prostorově omezených projektech, mobilních projektech a skromných aplikacích, kde je potřeba výkonná a nenápadná obrazovka.
LCD IPS 1,9'' 170 x 320 px - SPI - 262 K - Waveshare 23822.
Produkt je kompatibilní s Arduino , Raspberry Pi a STM32
Výrobce poskytuje wiki stránku produktu , která obsahuje podrobnou uživatelskou příručku, která vám pomůže začít s displejem. K dispozici je také dokumentace k použitému ovladači.

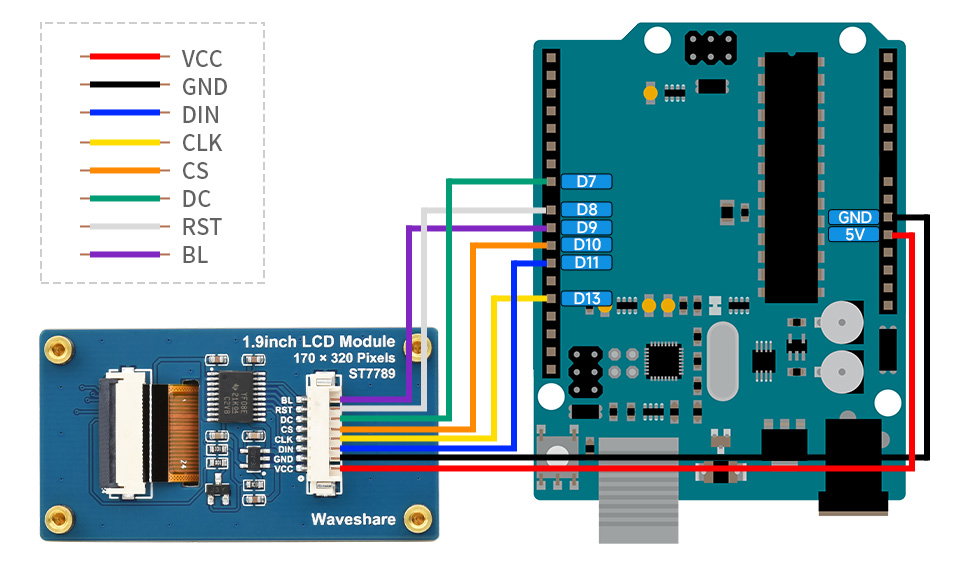

Schéma zapojení pomocí desky Arduino. Barvy zobrazené na obrázku jsou pouze ilustrativní.
Popis pinů a schéma zapojení
Displej má výstupy v podobě konektoru, který je umístěn v zadní části desky. Každý pin je také popsán, díky čemuž nebude mít uživatel problém zapojit vodiče do příslušných pinů. Sada obsahuje odpovídající kabel, který by měl být připojen následovně:
- BL - kolík zodpovědný za podsvícení VCC - napájecí kolík 3,3 V nebo 5 V
- RST - RESET pin
- DC - kolík pro výběr dat / příkazů (vysoký stav - data; nízký stav: příkazy)
- CS - Chip Select
- CLK - vstupní pin hodinové linky rozhraní SPI
- DIN - vstupní pin datové linky SPI rozhraní
- GND - systémové uzemnění
- VCC - 3,3V / 5V napájecí kolík
Specifikace Waveshare LCD displeje
- Napájecí napětí: 3,3V nebo 5V (ujistěte se, že napájecí napětí je kompatibilní s logickým napětím, jinak nebude displej správně fungovat)
- Komunikační rozhraní: SPI
- Typ displeje: IPS
- Čip ovladače displeje: ST7789V2
- Rozlišení: 170 (V) x 320 (V) px
- Počet barev: 262K
- Komunikační rozhraní: 4vodičové SPI
- Velikost Displeje: 42,72 x 22,70 mm
- Rozteč pixelů: 0,1335 (H) x 0,1335 (V) mm
- Rozměry modulu: 51,20 x 27,30 mm
Obsah sady
- LCD IPS 1,9'' 170 x 320 px - SPI - 262 K - Waveshare 23822 - 1 kus

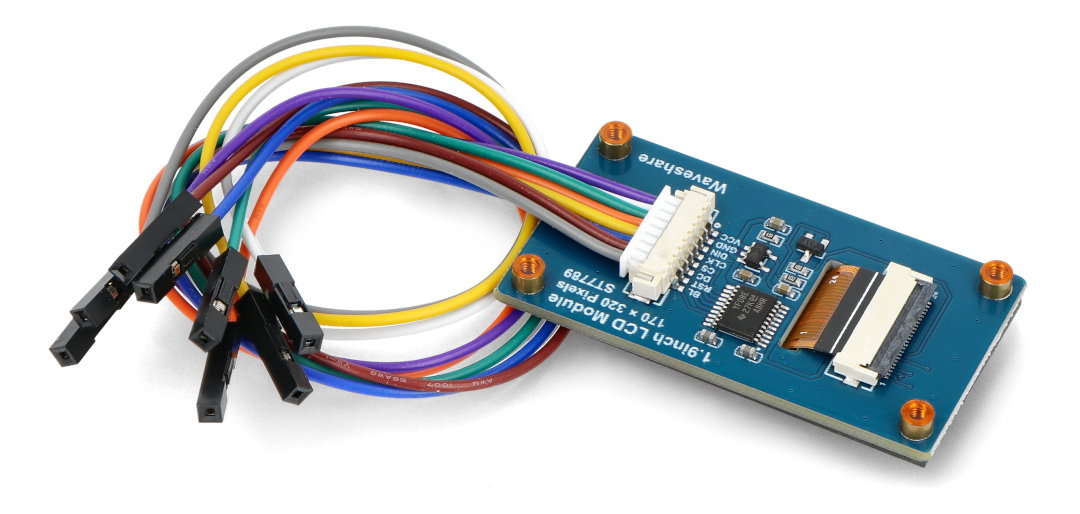

- 8pinový propojovací kabel, rastr 1,25 mm, 20 cm - 1 kus
Komponenty obsažené v sadě.
