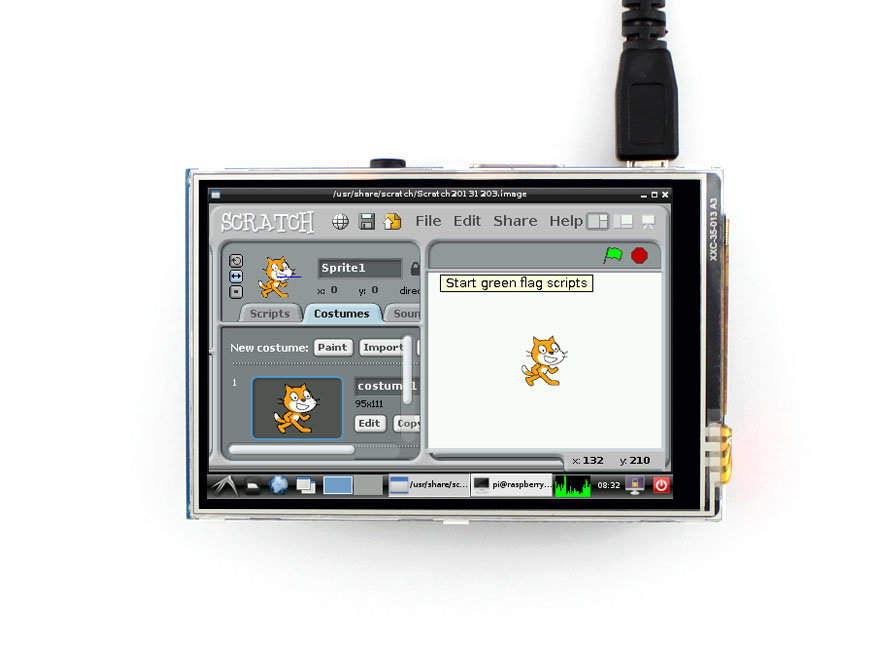

Dotykový displej B - rezistivní LCD IPS 3,5 '' 320x480px GPIO pro Raspberry Pi - Waveshare 12287
Dotyková obrazovka Waveshare, odporová 3,5 "pro Raspberry Pi, pracuje s rozlišením 320 x 480 px. Funguje s jakoukoli 40-pin verzí Raspberry Pi jako překrytí na pinech GPIO.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Dotykový displej Waveshare B - odporový LCD TFT 3,5 '' 320x480px GPIO
Dotykový displej, odporový 3,5 " pro Raspberry Pi s rozlišením 320 x 480 px . Funguje s jakoukoli 40-pin verzí Raspberry Pi přes piny GPIO - jako překryv.
Zařízení komunikuje prostřednictvím pinů GPIO - jako overlay do minipočítače. Raspberry Pi není součástí dodávky .
Botland je oficiálním distributorem zařízení značky Waveshare. Jejich všestrannost a kompatibilita, zejména v oblasti zobrazovacích a napájecích technologií, si získaly zákazníky po celém světě. Náš tým garantuje, že všechny prezentované produkty Waveshare jsou originální.
Příklad připojení obrazovky k Raspberry Pi.
Spojení s Raspberry Pi
Chcete-li spustit obrazovku, umístěte obrazovku na piny GPIO Raspberry Pi.
Software obrazovky
Výrobce připravil operační systém s nainstalovanými ovladači. Systém by měl být rozbalen pomocí vhodného programu, např. WinZip, a nahrán na kartu pomocí programu Win32 Disk Imager.
Screenshot programu Win32 Disk Imager , po výběru systému stačí kliknout na tlačítko Zapsat a počkat, až bude proces instalace dokončen.
Podrobný popis připojení, instalace ovladačů bez změny systému Raspberry Pi a obraz hotového systému najdete na webu výrobce |
GPIO rozhraní
| Pin GPIO | Symbol | Popis |
|---|---|---|
| 1, 17 | 3,3 V | Napájení 3,3 V. |
| 2, 4 | 5V | Napájení 5 V. |
3, 5, 7, 8, 10, 12,13,15,16 | NC | Nepřipojený. |
| 6, 9, 14, 20, 25 | GND | Hmotnost. |
| 11 | TP_IRQ | Přerušení z dotykového panelu. |
| 18 | LCD_RS | Volba: příkazy nebo data pro panel LCD. |
| 19 | LCD_SI / TP_SPI | Vstup dat rozhraní SPI pro dotykový panel a LCD obrazovku. |
| 21 | TP_SO | Datový výstup rozhraní SPI pro dotykový panel. |
| 22 | RST | Resetovat. |
| 23 | LCD_SCK / TP_SCK | Hodinový signál SPI pro dotykový panel a LCD obrazovku. |
| 24 | LCD_CS | Výběr čipu pro obrazovku LCD. |
| 26 | TP_CS | Výběr čipu pro dotykový panel. |
Vnější rozměry obrazovky.
Specifikace obrazovky
- Typ: dotyková obrazovka, odporová
- Úhlopříčka: 3,5 "
- Rozlišení: 320 x 480 px
- Čip: XPT2046
- Počet barev: 65536
- Obrazový aspekt: 8: 5
- SPI komunikace
- Funguje s: Raspberry Pi verze 4B, 3B+, 3B, 2B, B +, Zero a Zero W (funguje přímo se systémem od výrobce )
- Rozměry obrazovky: 85 x 56,5 mm
Sada obsahuje
- 3,5 "dotyková obrazovka, odporová
- Upevňovací šrouby
Naše nabídka zahrnuje také vyhrazené bydlení !
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Typ obrazovky | LCD IPS |
| Obrazovka - úhlopříčka | 3,50 '' |
| Obrazovka - rozhraní | GPIO |
| Obrazovka - dotyk | Ano |
| Rozlišení obrazovky | 480x320px |
| Šířka | 8,2 cm |
| Výška | 10,7 cm |
| Hloubka | 2,9 cm |
| Hmotnost | 0,07 kg |
