Popis produktu: DFRobot LCD Keypad Shield v2.0 - displej pro Arduino

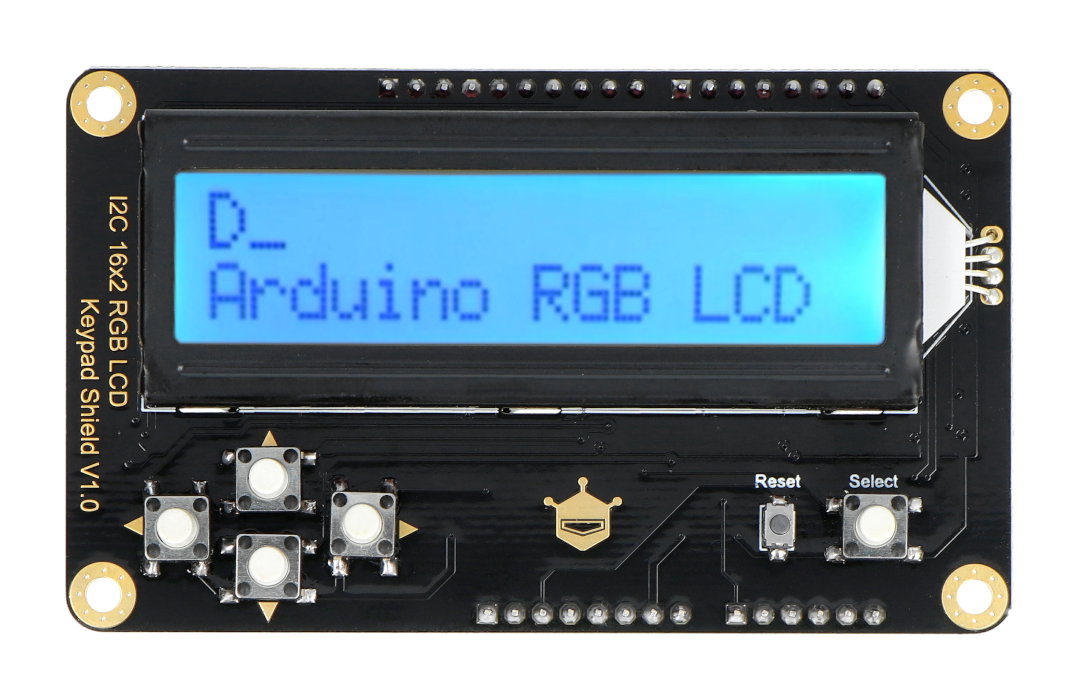

Štít pro Arduino s oblíbeným LCD displejem 2x16 znaků a pěti tlačítky, které má uživatel k dispozici. Nabízí 16 milionů barevných kombinací. Na obrazovce se používají piny 4, 5, 6, 7, 8, 9 a 10. Stav tlačítka se čte pomocí analogového signálu, díky tomuto řešení všech pět tlačítek používá pouze jeden pin A0. Napájecí napětí 5 V je odebíráno z desky Arduino.
DFRobot LCD1602 RGB Keyboard Shield v1.0 - displej pro Arduino.
|
Produkt je kompatibilní s Arduino Výrobce připravil pro uživatele Arduina uživatelskou příručku se vzorovým kódem. |
Spojení
Modul pracuje s knihovnou Arduino Liquid Crystal . Chcete-li spustit modul, musíte zajistit připojení pinů v knihovně v souladu s níže uvedenou tabulkou:
|
Kolík Štít LCD klávesnice |
Kolík Arduino |
|---|---|
| D4 ~ D7 | D4 ~ D7 |
| RS | D8 |
| Umožnit | D9 |
| Podsvícení | D10 |
|
Tlačítka (analogový signál) |
A0 |
Specifikace displeje
- Pracovní napětí: 5V
- Pracovní napětí logických výstupů: 5 V (převzato z Arduina)
- Podsvícení: RGB s nastavitelným podsvícením (16 milionů)
- Uživatel má k dispozici pět tlačítek
- Vestavěný LCD 2x16 znaků s modrým podsvícením
- Tlačítko RESET Arduino je vytaženo
- Použité piny Arduino: D4, D5, D6, D7, D8, D9, D10
- Funguje se standardní knihovnou tekutých krystalů Arduino
- Rozměry dlaždic: 86 x 52 mm
|
Ve výchozím nastavení zařízení pracuje s napětím 5 V. Chcete-li připojit systém k řadiči napájenému nižším napětím, musíte oříznout cestu vedoucí ke pinu IOREF. |
