Popis produktu: Kapacitní dotykový displej TFT 2,8 "240x320px se čtečkou microSD - Štít pro Arduino - Adafruit 1947

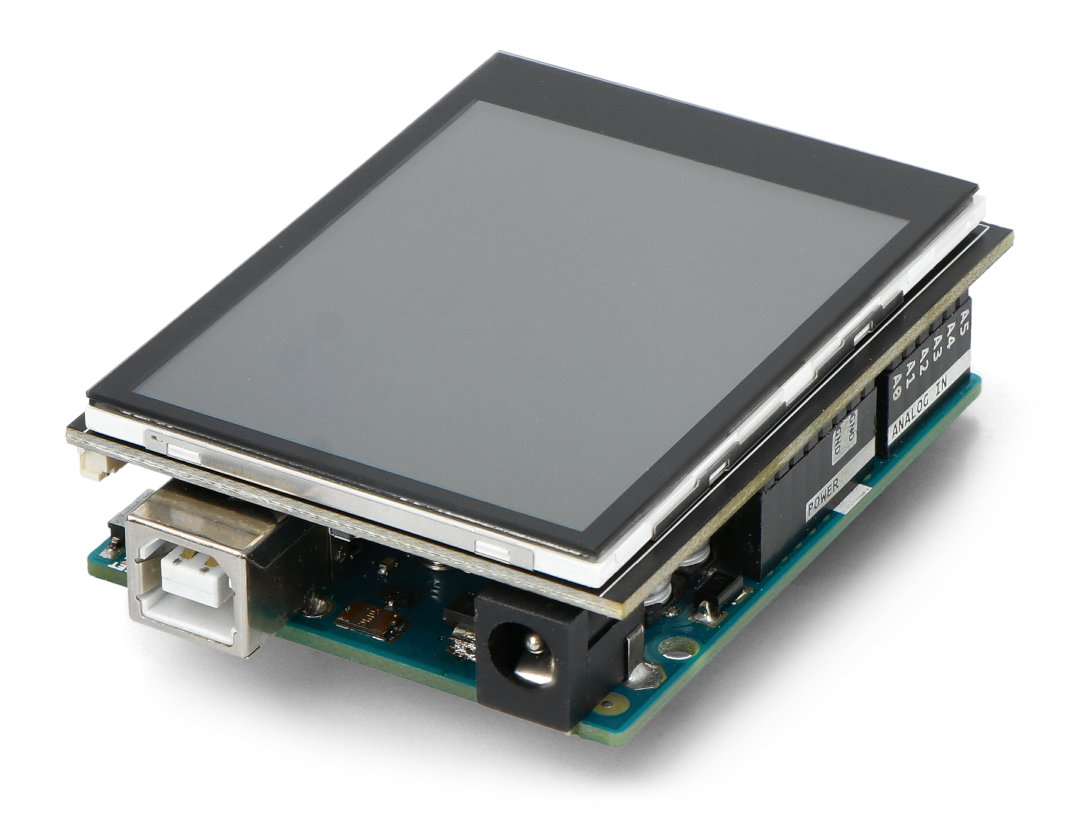

Štít pro Arduino s kapacitní dotykovou obrazovkou TFT. Jeho úhlopříčka je 2,8 ", rozlišení 240 x 320 px. Displej má LED podsvícení a ovládání jednotlivých pixelů, pájené konektory, Port QT a čtečku karet microSD. Komunikace probíhá přes I2C a SPI rozhraní .
Systém je kompatibilní s jakýmkoli klasickým Arduino '328. Nabízený produkt je kompletně sestaven - má konektory, které umožňují přímé připojení k Arduinu bez nutnosti dalšího pájení. Použití kapacitní obrazovky umožňuje detekovat stisknutí prstů kdekoli na obrazovce. Displej má vestavěný řadič s vyrovnávací pamětí RAM. Díky tomu se mikrokontroléru ulevilo a neprovádí operace zobrazení dat. Zařízení používá relativně malý počet pinů, takže je možné k němu připojit více periferií, LED, tlačítek nebo senzorů .
|
Produkt je kompatibilní s Arduino Výrobce poskytuje uživatelskou příručku s knihovnami a ukázkový program pro ovládání displeje. |
Kapacitní dotykový displej TFT 2,8 "240 x 320 px se čtečkou microSD - štít pro Arduino - Adafruit 1947.Vede
Kolíky používané modulem:
- Displej: 5 digitálních kolíků SPI (13 - 9)
- Řadič dotykové obrazovky: 2 běžné piny I2C (I2C, SDA a SCL)
- Karta MicroSD: 1 digitální kolík (4)
- Port QT
Uživateli zůstává k dispozici:
- 6 digitálních pinů: 2 - 3, 5 - 8
- 6 analogových pinů: 0-5
- Pin 4 je k dispozici, pokud se karta microSD nepoužívá
Spojení
Adafruit poskytuje bezplatné grafické knihovny , díky nimž je vytváření tvarů a zobrazování textu velmi snadné. K dispozici je knihovna pro čtení místa, kde se dotknete obrazovky, data jsou odesílána ve formě hodnot osy X, Y.
Spuštění displeje pomocí dotykové funkce vyžaduje instalaci dalších knihoven:
Technická specifikace displeje
- Rozlišení: 240 x 320 px, 18bitový barevný režim
- Úhlopříčka obrazovky: 2,8 "
- Podsvícený displej se 4 LED diodami, s nastavitelným jasem
- Integrovaný regulátor LDO
- Čtečka karet microSD
- Kapacitní obrazovka
- Rozhraní: SPI, I2C
