Popis produktu: FireBeetle ESP32 -E - IoT WiFi, Bluetooth - s konektory - DFRobot DFR0654 -F
FireBeetle ESP32-E je modul s mikrokontrolérem, kompatibilní s moduly ze série FireBeetle V2. Lze jej naprogramovat pomocí Arduino IDE. FireBeetle ESP32-E integruje dvoujádrový modul ESP-WROOM-32 , podporující komunikaci v režimu MCU, WiFi a Bluetooth . Mikrokontrolér je vybaven 4 MB flash pamětí a 520 KB pamětí SRAM. Taktovací frekvence procesoru je 240 MHz. Deska má také konektor USB typu C a konektor GDI, který umožňuje připojenídispleje . Vestavěné RGB LED diody signalizují pracovní stav FireBeetle ESP32-E.
Produkt je kompatibilní s Arduino
Výrobce poskytuje Wiki stránku produktu , která obsahuje podrobnou uživatelskou příručku a ukázkové kódy programů.

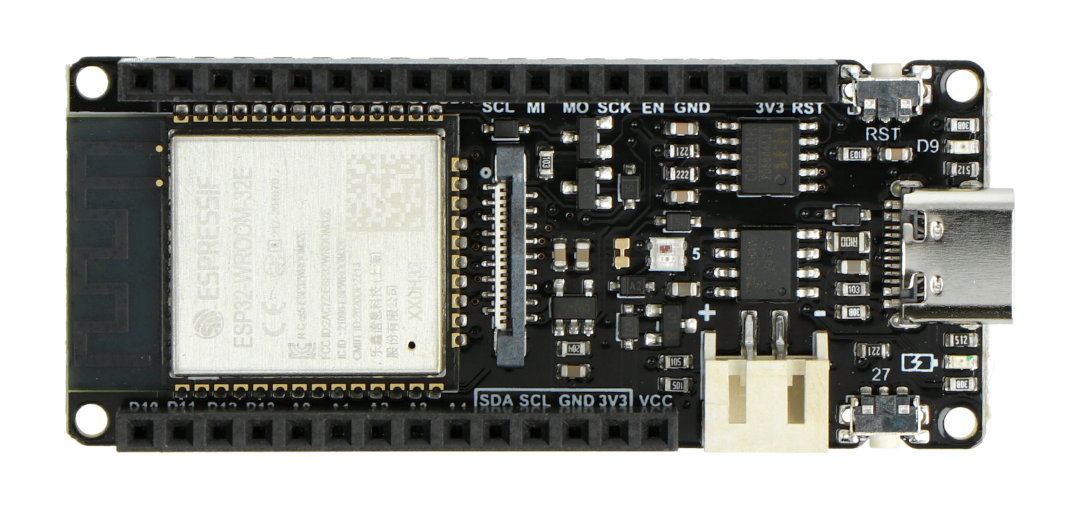

FireBeetle ESP32 -E - IoT WiFi, Bluetooth - s konektory.
Sada obsahuje zlaté piny a zásuvky - rozteč 2,54 mm.
Přehled funkcí
- Kompatibilní s řadou produktů DFRobot FireBeetle V2
- Programováno pomocí Arduino IDE
- Vybaven dvoujádrovým procesorem ESP32-E
- GDPI konektor, který vám umožní pohodlně připojit displej

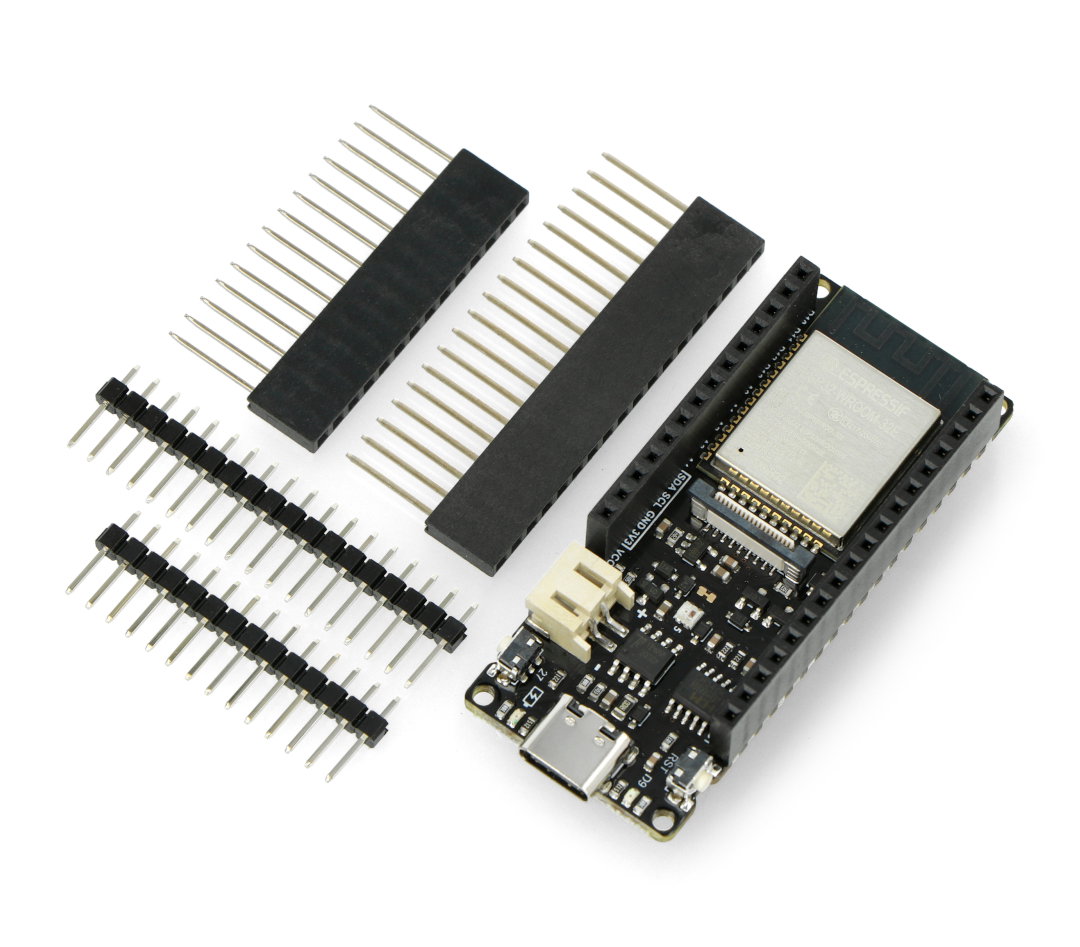

Obsah sady
- Deska FireBeetle ESP32-E s konektory
- Přímá zásuvka 1x14 pinů - rozteč 2,54 mm
- Přímá zásuvka 1x18 pinů - rozteč 2,54 mm
- Goldpin konektor 1x14 pin - rozteč 2,54 mm
- Goldpin zástrčka 1x18 pin - rozteč 2,54 mm
Popis pinů FireBeetle ESP32-E
- GND - základ systému
- VCC - 5V napájecí pin
- 3V3 - napájecí pin 3,3 V
- RST - pin RESET
- EN - ovládací pin regulátoru 3,3 V
- GPIO
- od D2 do D13 - piny pro všeobecné použití
- od A0 do A4 - analogové vstupní piny
- SDA - pin datové linky rozhraní I2C
- SCL - pin hodinové linky rozhraní I2C
- SCK / MOSI / MISO - piny rozhraní SPI

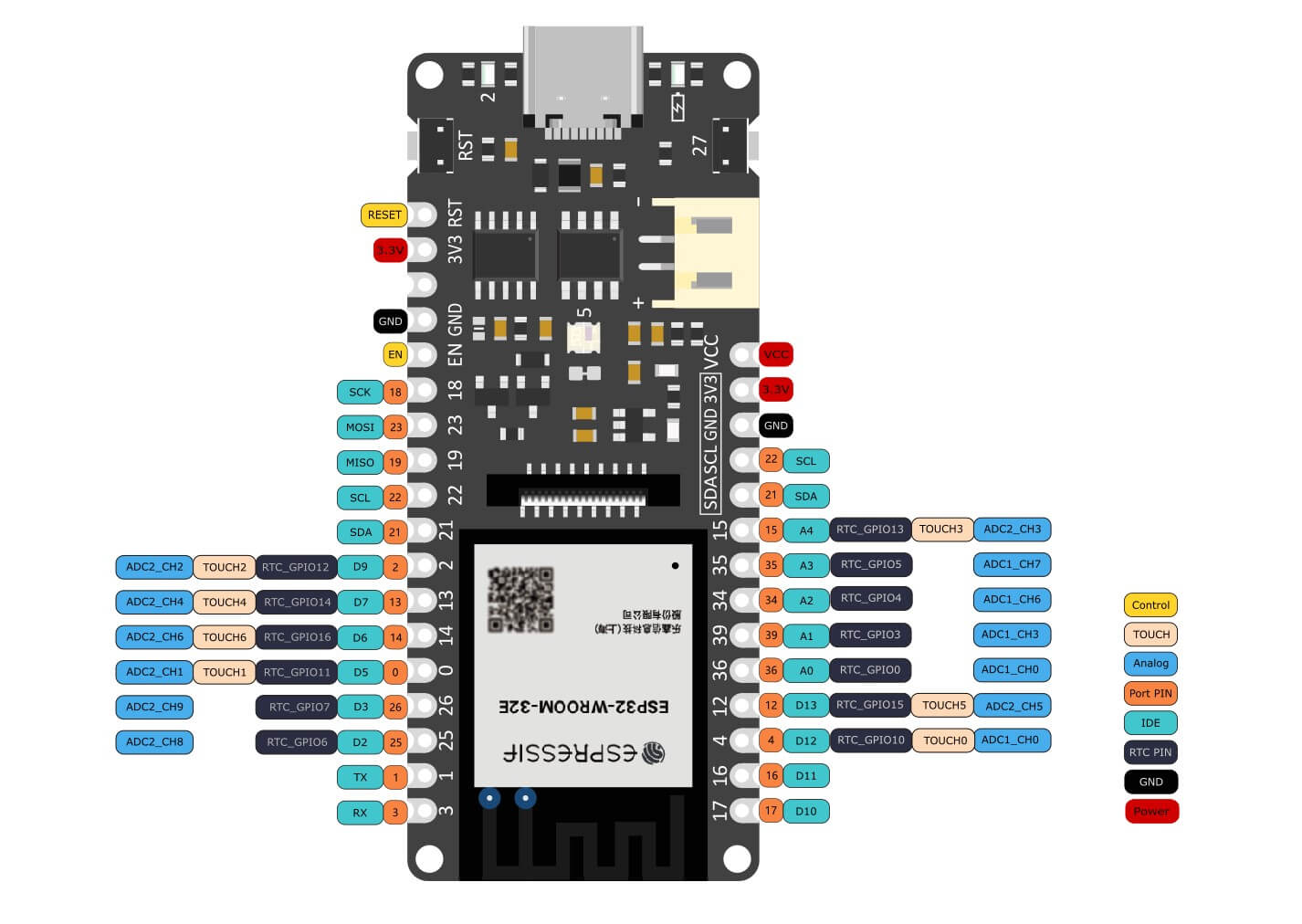

Popis pinů modulu.
Modul je vybaven dvoujádrovým procesorem Tensilica LX6.Technická specifikace FireBeetle
- Systém: ESP-WROOM-32
- Procesor:
- dvoujádrový Tensilica LX6
- Taktovací frekvence: 240 MHz
- Flash paměť: 4 MB
- Paměť SRAM: 520 kB
- Standard WiFi: 802.11 b / g / n / d / e / i / k / r
- Rozsah podporovaných frekvencí: od 2,4 GHz do 2,5 GHz
- Protokol Bluetooth: Vyhovuje standardům Bluetooth v4.2 BR / EDR a BLE
- Konektor: USB typu C.
- USB nabíjení podporováno
- Převodník USB na UART: CH340K
- Napájecí napětí: 3,3 V / 5 V
- Spotřeba energie: 10 µA
- Závěry:
- analogové piny - 5 ks
- digitální piny - 10 ks
- UART - 1 ks.
- I2C - 1 ks.
- SPI - 1 ks.
- GDI - 1 položka
- Signalizace: vestavěné RGB LED
- Konektory kompatibilní s řadou FireBeetle V2
- Rozsah provozních teplot: -40 ° C až 85 ° C
- Průměr montážního otvoru: 2 mm
- Velikosti dlaždic: 25,4 mm x 60 mm
- Hmotnost: 23 g
