Popis produktu: Romeo BLE mini - ovladač motoru Bluetooth 4.0 +
Romeo BLE je plně kompatibilní s populárním modulem Arduino Uno. To znamená, že jej lze programovat pomocí IDE Arduino pomocí dostupných knihoven. Kromě tradičních funkcí desek Arduino má čip BLE CC2540, který umožňuje komunikaci přes Bluetooth 4.0, dvoukanálový ovladač motoru 1,2 A a automatickou detekci zdroje energie.

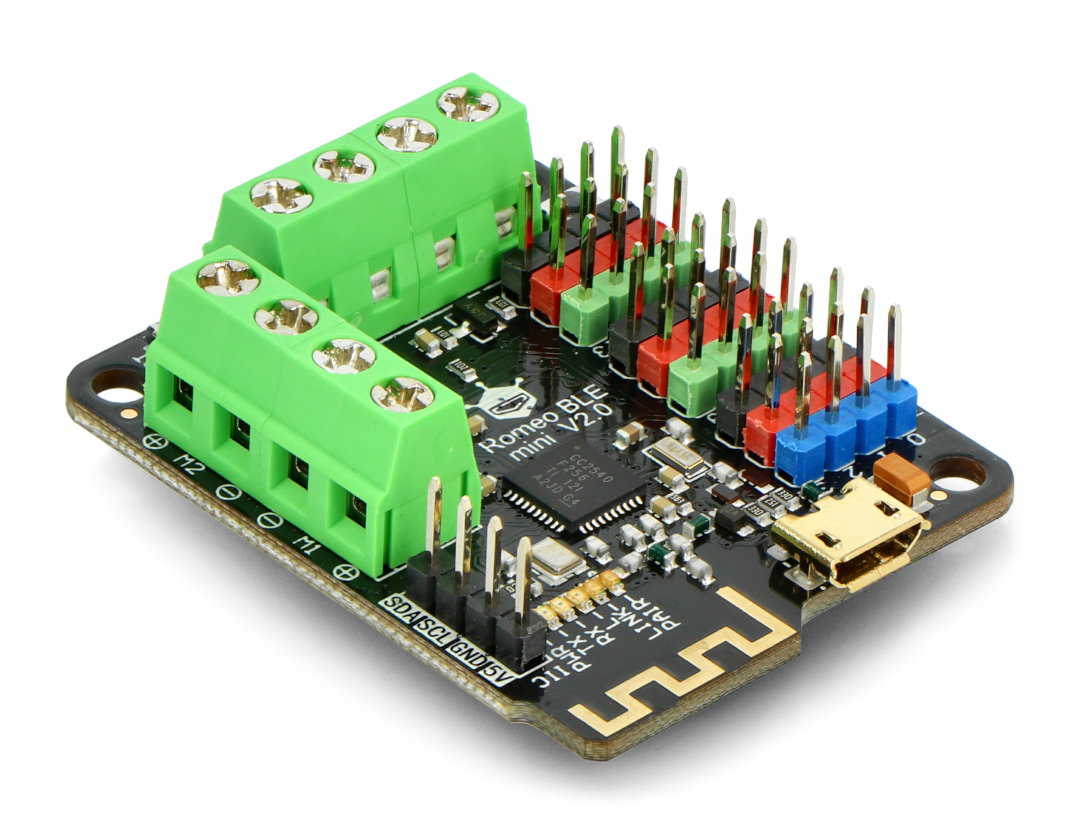

Romeo BLE mini - ovladač motoru Bluetooth 4.0 +.
Deska obsahuje mikrokontrolér ATmega328p , který je vybaven 8 digitálními vstupy / výstupy, z nichž 4 lze použít jako PWM výstupy (např. Pro řízení motoru) a 4 jako analogové vstupy. Modul také obsahuje: konektor microUSB, šroubovou zásuvku, tlačítka RESET a BOOT a svorky pro připojení zařízení I2C.
Zařízení má mnoho dalších funkcí, které tradiční desky Arduino postrádají:
- Modul BLE CC2540 od společnosti Texas Instruments - systém, který umožňuje komunikaci a programování přes Bluetooth v dosahu až 50 m v otevřeném prostoru
- LED diody - informující o stavu napětí, komunikace a bezdrátového připojení
- Dvoukanálový budič motoru TB6612 - umožňuje řídit rychlost směrů otáčení dvou stejnosměrných motorů se spotřebou proudu až 1,2 A.

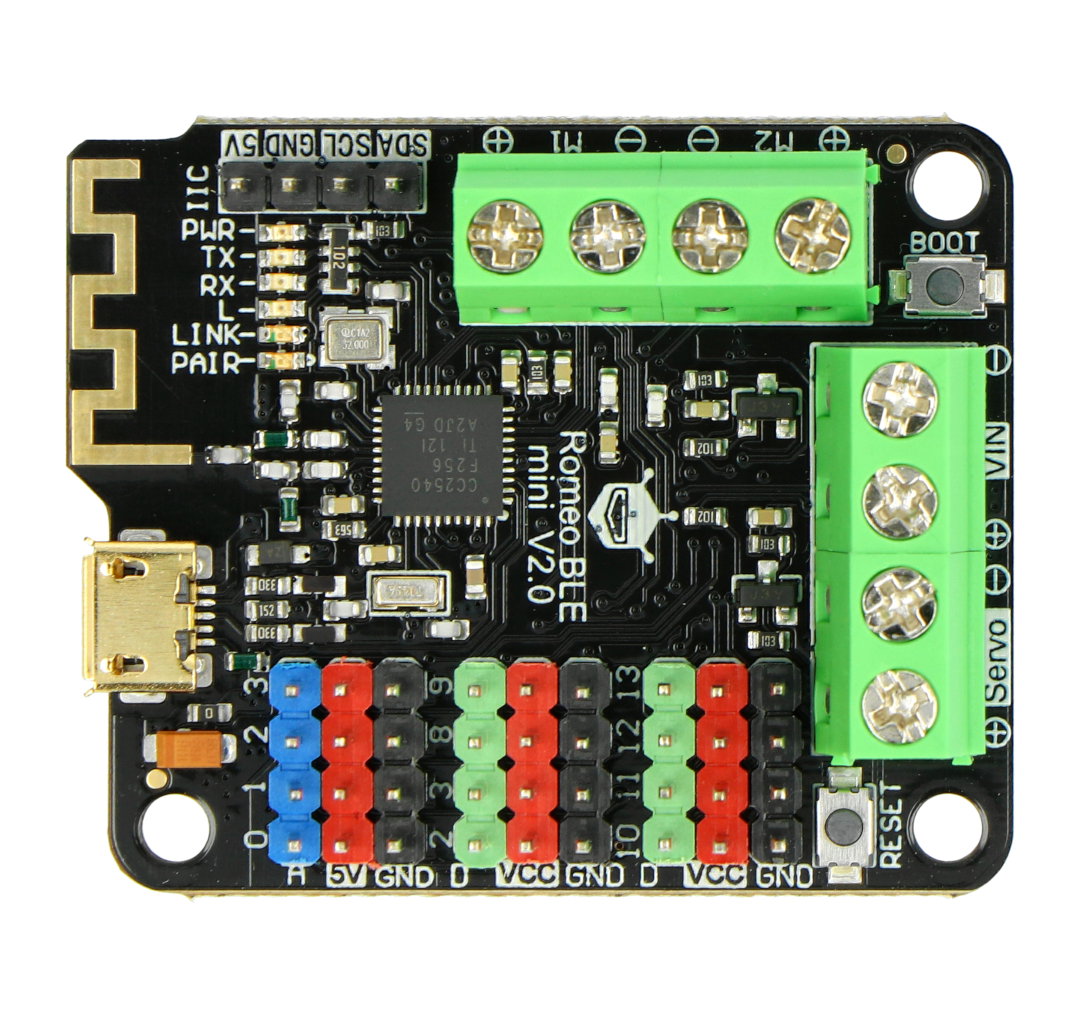

Společnost DFRobot představila barevné konektory, které usnadňují identifikaci výstupů:
- červená - napájecí piny
- modrá - analogové piny
- zelená - digitální piny
- černá - hmota
|
Chcete-li spustit modul, připojte systém k počítači pomocí kabelu microUSB a vyberte desku Arduino Uno v prostředí Arduino IDE. Podrobný popis produktu najdete v uživatelské příručce . |
Napájení
Modul lze napájet pomocí kabelu USB a externího zařízení, jako je AC adaptér, baterie nebo akumulátor. Přepínání zdroje energie je automatické. Napájení je připojeno do šroubovací zásuvky. Modul můžete napájet také pomocí konektoru microUSB.
programování
Vývoj a instalace softwaru je možná díky bezplatnému Arduino IDE. Implementovaný zavaděč umožňuje odeslat program přímo pomocí kabelu microUSB .
Specifikace
- Napájecí napětí: 5 V až 20 V
- Programováno přes microUSB konektor
- Plně kompatibilní s Arduino Uno
- Mikrokontrolér: ATmega328p
- I / O porty: 8
- PWM výstupy: 4 - piny 3, 9, 10, 11
- Počet analogových vstupů: 4 (kanály převodníku klimatizace)
- Rozhraní: TTL, ICSP, I2C
- Konektor: zásuvka microUSB ( kabel microUSB není součástí dodávky )
- Integrovaný čip BLE CC2540 s anténou:
- Umožňuje komunikaci Bluetooth 4.0
- Umožňuje bezdrátové programování Arduina
- Podporuje Bluetooth HiD a iBeacons
- Podporuje AT příkazy
- Dvoukanálový budič motoru TB6612: 10 V / 1,2 A na kanál
- Rozměry dlaždic: 45 x 38,5 mm
