Popis produktu: Univerzální deska plošných spojů ProtoMate pro XIAO a QT Py - PiHut 106565

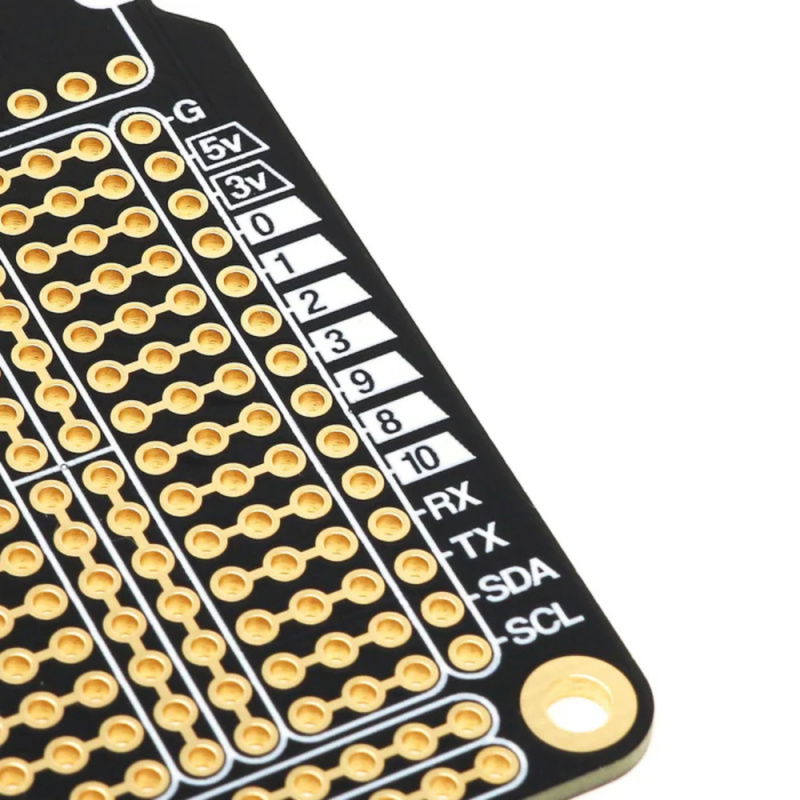

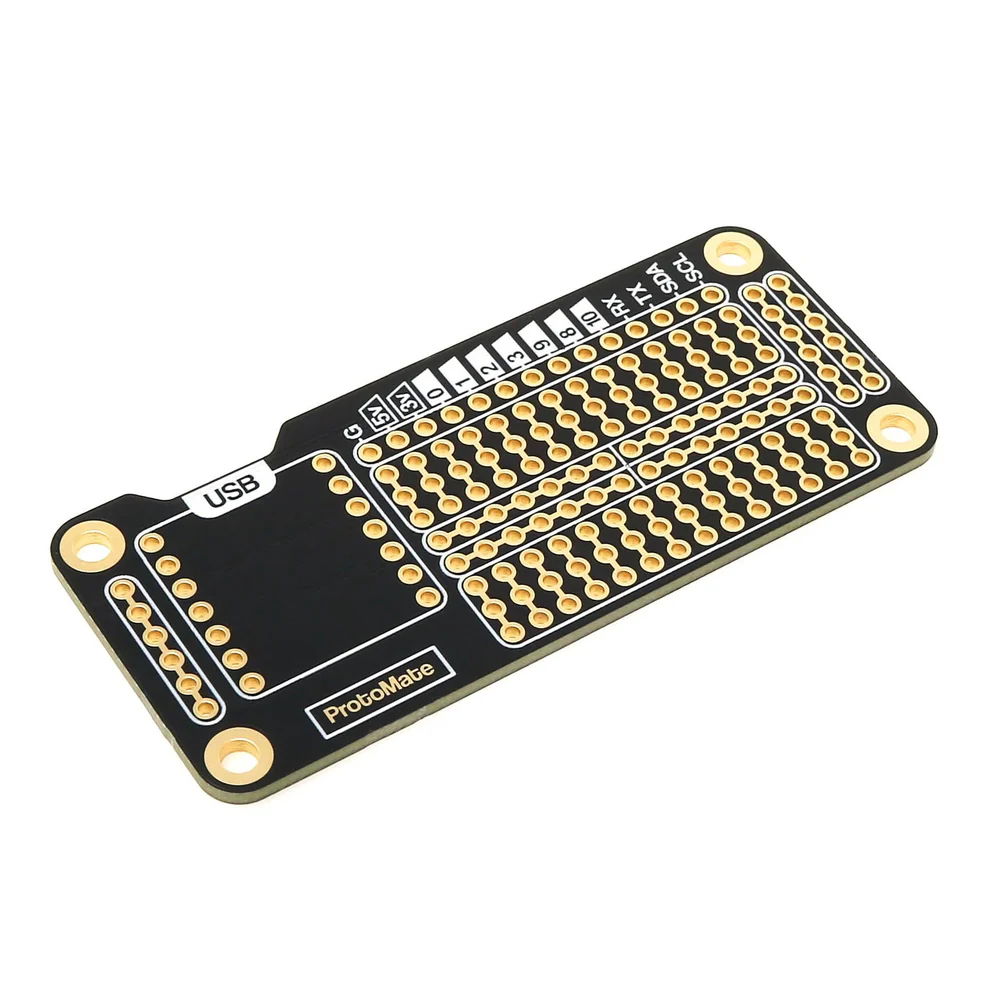

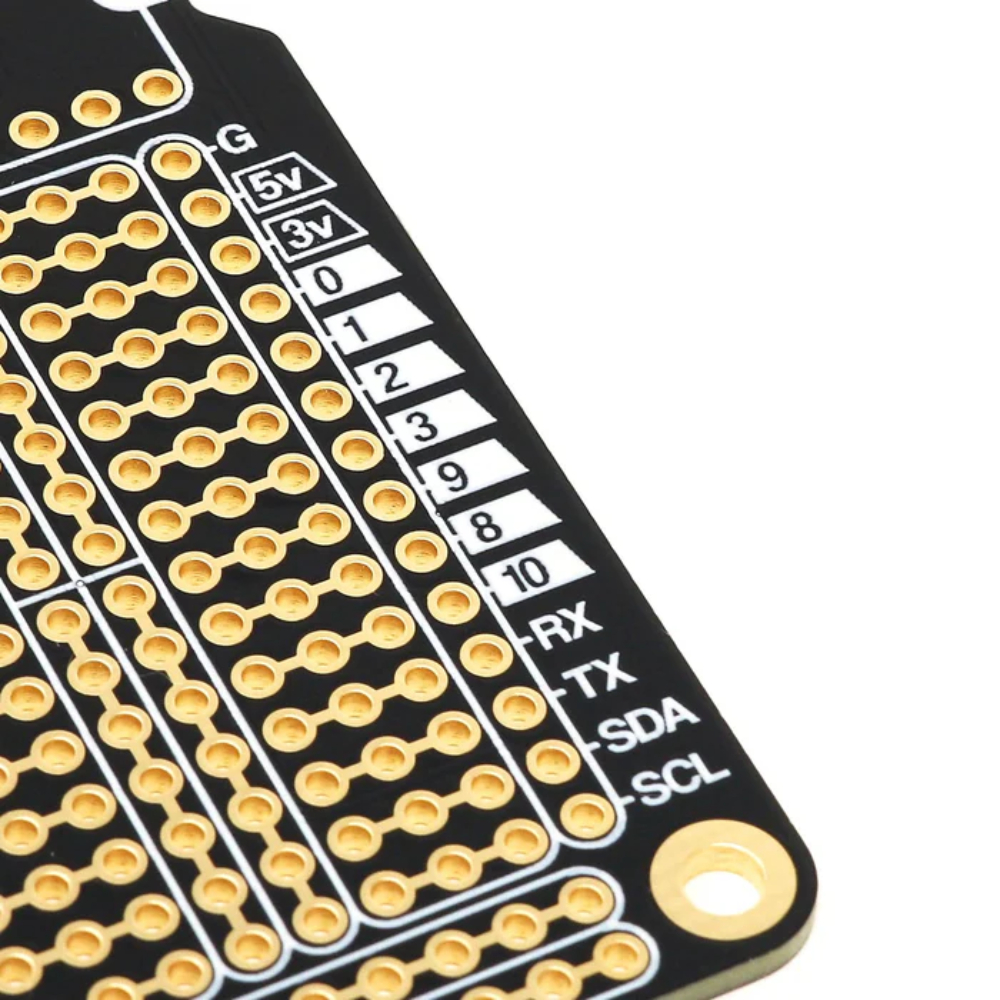

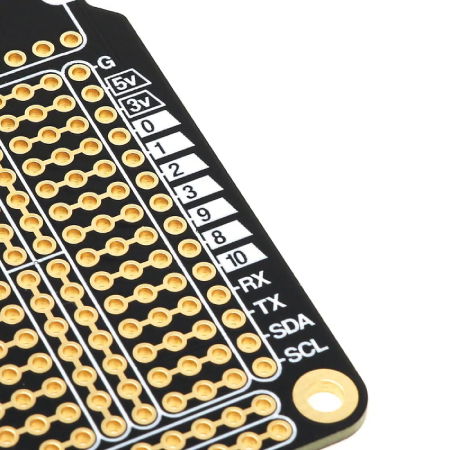

ProtoMate pro XIAO a QT Py je pájitelná prototypová deska ve stylu nepájivého pole určená pro vývojové desky Seeed XIAO a Adafruit QT Py (prodávají se samostatně). Umožňuje snadný přechod z dočasných spojů a propojovacích vodičů na nepájivém poli na robustní, pájitelný prototyp desky plošných spojů vhodný pro dlouhodobé a užitkové projekty . Střed desky nabízí pájecí plošku ve stylu nepájivého pole . (14 x 8 polí) rozdělených do drah, díky čemuž je rozvržení intuitivní a snadno pochopitelné. Piny XIAO/QT Py GPIO jsou uspořádány v logickém pořadí podél okrajů pracovního prostoru, což výrazně zjednodušuje plánování a směrování připojení. Další boční dráhy umožňují pohodlné vytváření sdílených napájecích vedení, jako je 5V nebo GND.
Univerzální deska plošných spojů ProtoMate pro XIAO a QT Py - PiHut.
ProtoMate pro XIAO a QT Py je prototypovací deska určená pro Seeed XIAO a Adafruit QT Py.Speciální funkce
- Prototypovací deska kompatibilní s Seeed XIAO a Adafruit QT Py
- Velká pájecí plocha (14 x 8) s rozdělenými středovými stopami
- Piny GPIO uspořádané podle pořadí pinů na desce
- Boční připojovací cesty pro vytváření powerbank nebo signálů
- Možnost úpravy spojení zkrácením nebo přemostěním cest
- Povlak plošných spojů ENIG (zlacení) pro zvýšenou odolnost a odolnost proti oxidaci
- Montážní otvory M2,5 pro snadnou instalaci do skříně

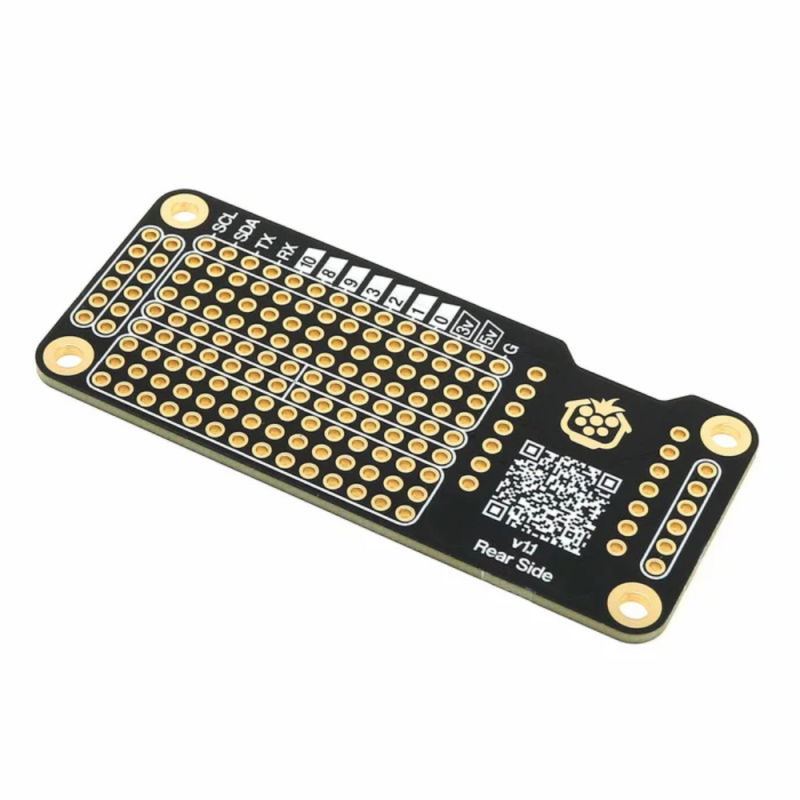

- Značení zadní strany pro prevenci chyb při pájení
- Sada obsahuje zásuvky umožňující instalaci XIAO ve vyjímatelném provedení.
Praktické aplikace
ProtoMate je ideální pro projekty vyžadující odolné a esteticky příjemné prototypování, jako je spotřební elektronika, IoT, nositelná zařízení, domácí automatizace a vzdělávání. Je to perfektní volba pro ty, kteří chtějí přejít od testování na nepájivé desce k kompaktní a spolehlivé desce plošných spojů, aniž by museli navrhovat vlastní desku od nuly.
Technické specifikace desky
- Typ produktu: Pájitelná prototypová deska
- Kompatibilita: Seeed XIAO, Adafruit QT Py
- Pájecí plocha: 14 x 8 plošek
- Středové kolejnice: dělené, přemostitelné
- Boční lišty: spojené, lze oddělit
- Povrchová úprava desky plošných spojů: ENIG (zlacení)
- Montážní otvory: M2,5
- Montáž modulu: přímo nebo přes zásuvky
- Rozměry: 67 x 29 mm

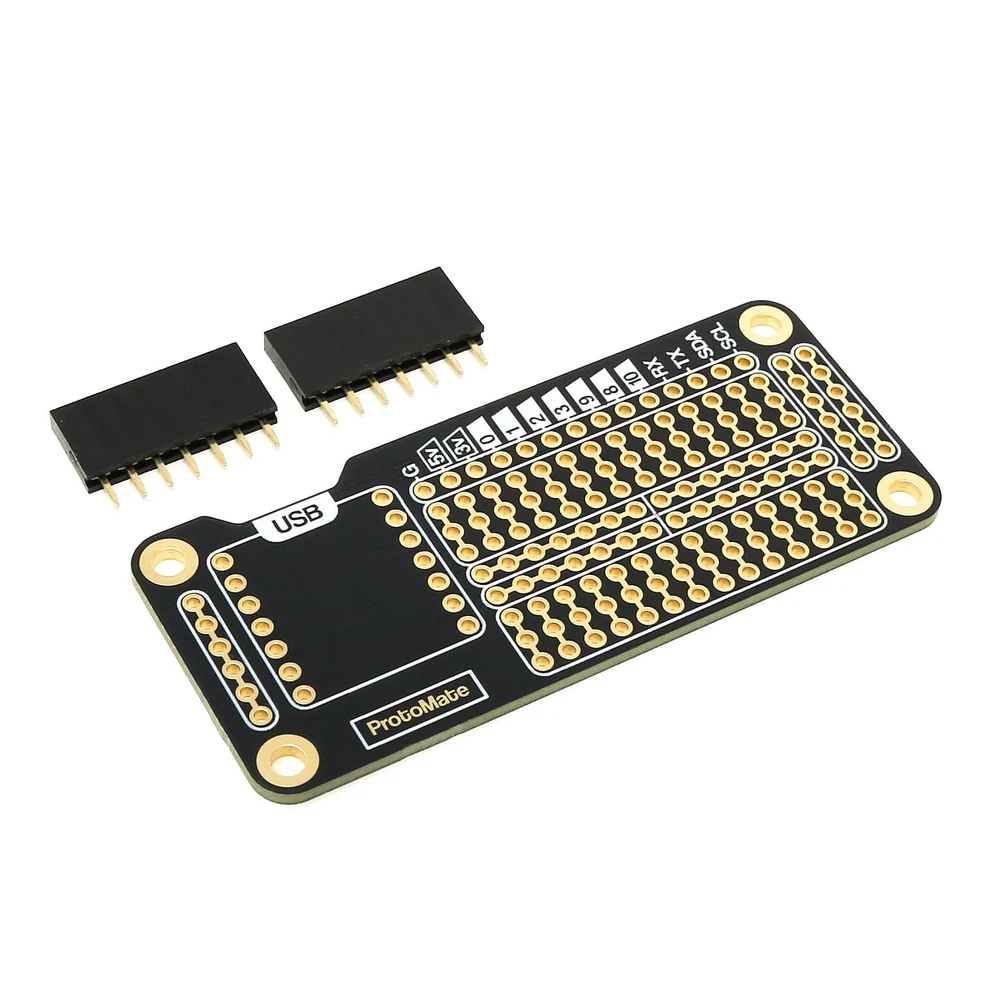

Obsah sady
- 1x ProtoMate pro protoboard XIAO/QT Py
- 2x 7pinový konektor (samice)
Další boční lišty umožňují pohodlné vytváření sdílených elektrických vedení, jako je 5V nebo GND.
