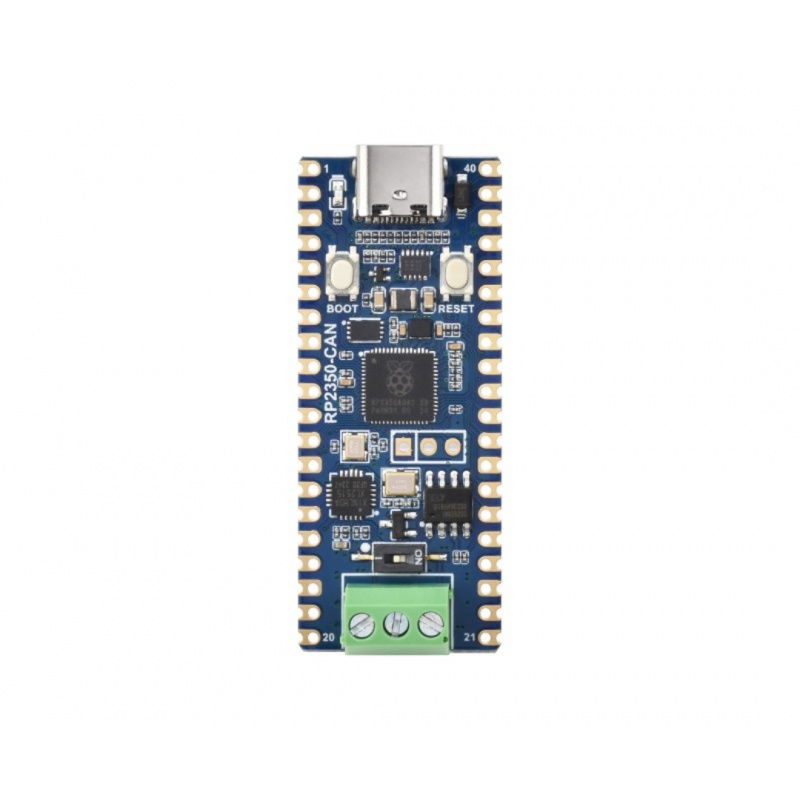

Popis produktu: RP2350-CAN - vývojová deska s mikrokontrolérem RP2350A - XL2515 - Waveshare 30945
RP2350-CAN nabízí výjimečný výkon díky svému dvoujádrovému procesoru ARM Cortex-M33 a architektuře Hazard 3 RISC-V , která dokáže pracovat až na frekvenci 150 MHz. Je vybavena 520 KB SRAM a 4 MB integrované flash paměti, což umožňuje ukládání velkých programů a dat. Vestavěný CAN řadič XL2515 spolu s transceiverem SIT65HVD230 podporuje specifikaci CAN V2.0B rychlostí až 1 Mbps , což umožňuje přenos standardních, rozšířených a vzdálených rámců. Díky portu USB Type-C , programování drag-and-drop a kompatibilitě s Raspberry Pi Pico poskytuje deska ideální platformu pro rychlé prototypování a pokročilé projekty CAN komunikace.

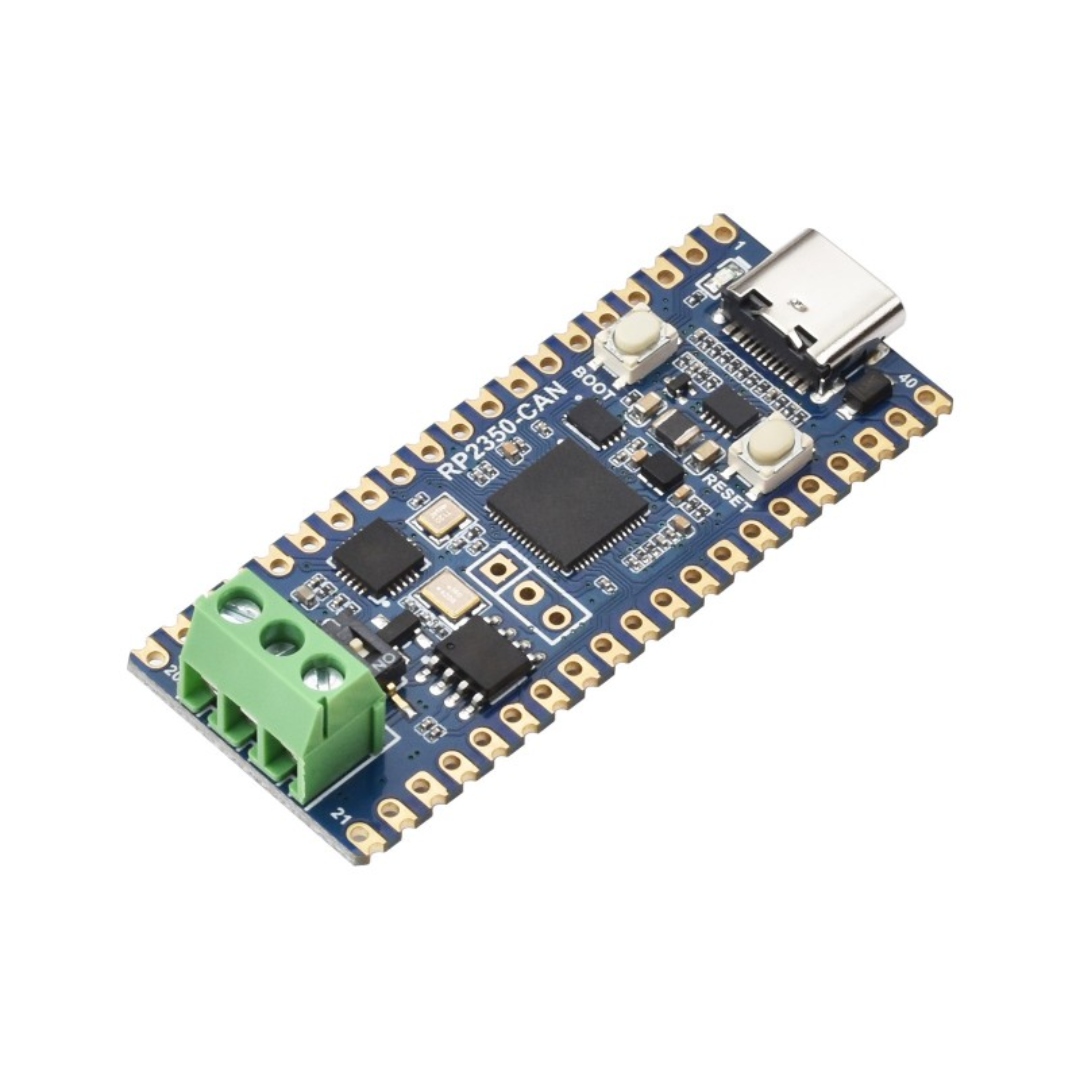

RP2350-CAN - vývojová deska s mikrokontrolérem RP2350A - XL2515 - Waveshare 30945.
Deska RP2350-CAN nabízí jedinečné možnosti díky kombinaci procesorů ARM Cortex-M33 a Hazard 3 RISC-V.Speciální funkce
- Vysoce výkonný mikrokontrolér: Kombinace dvou jader ARM Cortex-M33 a dvou jader Hazard 3 RISC-V, běžící na frekvenci až 150 MHz
- Pokročilá komunikace CAN: vestavěný řídicí jednotka XL2515 s podporou standardu CAN V2.0B s přenosovou rychlostí až 1 Mbps
- Velká paměť: 520 kB SRAM a 4 MB Flash paměť pro ukládání programů a dat
- Port USB typu C: pro napájení a programování, kompatibilní s hostitelskými a podřízenými zařízeními USB 1.1
- Široká škála rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC a 16 PWM kanálů pro komplexní projekty
- Flexibilní programování: podpora C/C++ a MicroPythonu, snadné nahrávání kódu metodou drag-and-drop přes USB
- Multifunkční GPIO: 26 konfigurovatelných pinů pro periferní ovládání a rozšíření

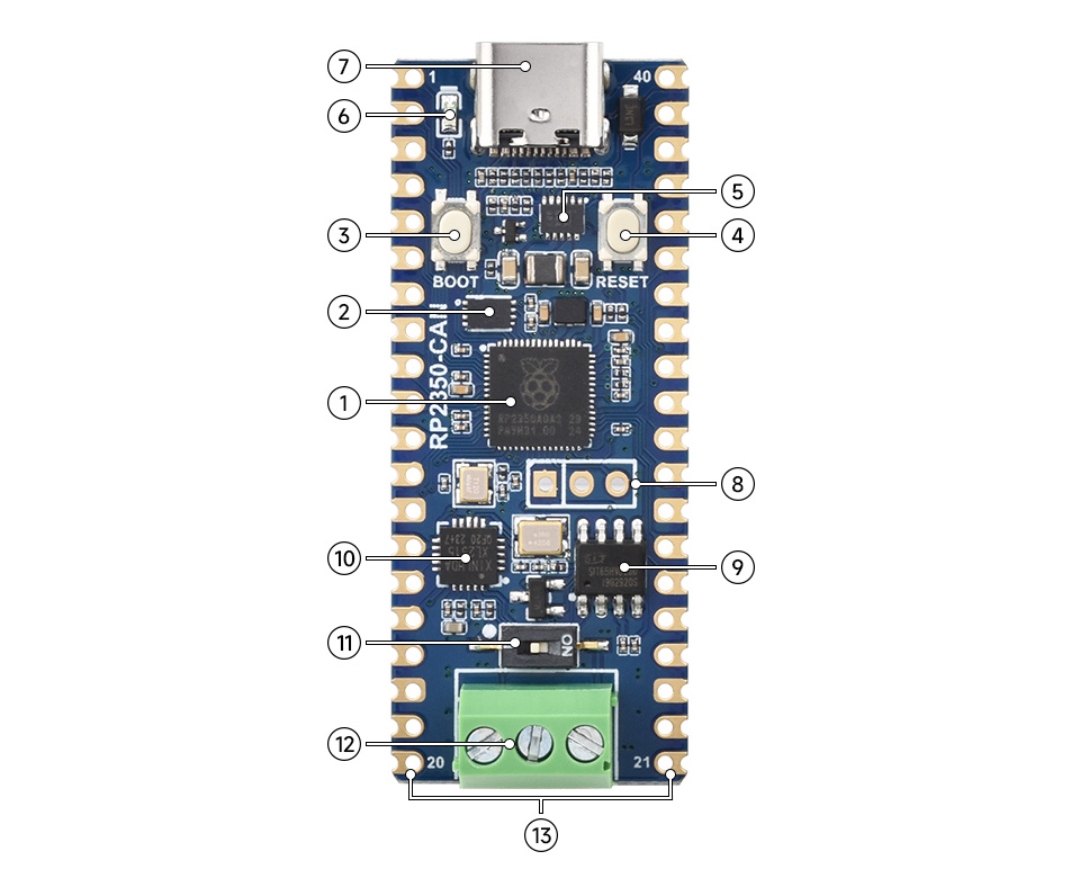

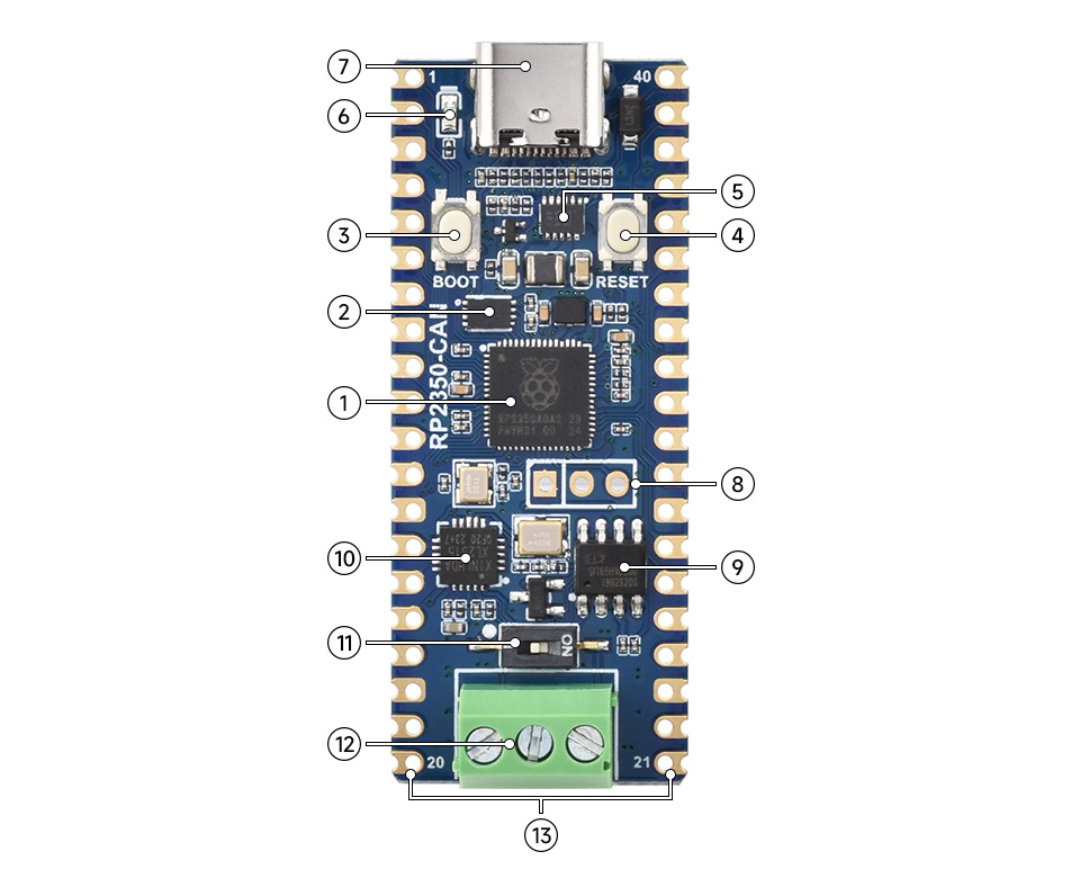

Uspořádání součástek na desce
- Mikrokontrolér RP2350A
- P25Q32SH-UXH-IR
- Tlačítko BOOT
- Tlačítko RESET
- Převodník MP28164
- Uživatelská LED dioda
- Port USB typu C
- Ladicí piny
- CAN transceiver
- Řadič CAN
- Možnost zapnutí nebo vypnutí rezistoru 120 Ω
- Šroubovací konektor CAN
- GPIO

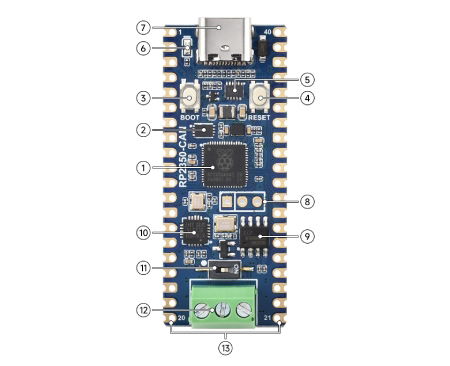

Rozložení součástek na desce RP2350-CAN.
Deska poskytuje ideální platformu pro rychlé prototypování a pokročilé projekty v oblasti komunikace CAN. Technické specifikace desky
- Mikrokontrolér: Raspberry Pi RP2350A
- Procesor: dvoujádrový ARM Cortex-M33 + dvoujádrový Hazard 3 RISC-V
- Maximální taktovací frekvence: až 150 MHz
- Flash paměť: 4 MB
- Paměť SRAM: 520 kB
- Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, PWM: 16 kanálů, GPIO (26 multifunkčních konfigurovatelných pinů)
- Řadič CAN
- Řadič: XL2515
- Transceiver: SIT65HVD230
- Rychlost komunikace: až 1 Mbps
- Podporované rámy: Standardní, Rozšířený a Vzdálený
- Napájení
- Port: USB typu C
- Napájecí modul: DC-DC buck-boost MP28164
- Režimy úspory energie: spánek a klidový režim
- Další funkce: vestavěné hodiny a časovač, teplotní senzor, programování drag-and-drop přes USB
- Rozměry: 51 x 21 mm
Obsah sady
- Deska RP2350-CAN
