Deska není plně 1:1 kompatibilní se shieldy Arduino UNO. Před připojením modulů si prosím přečtěte dokumentaci k zapojení pinů .

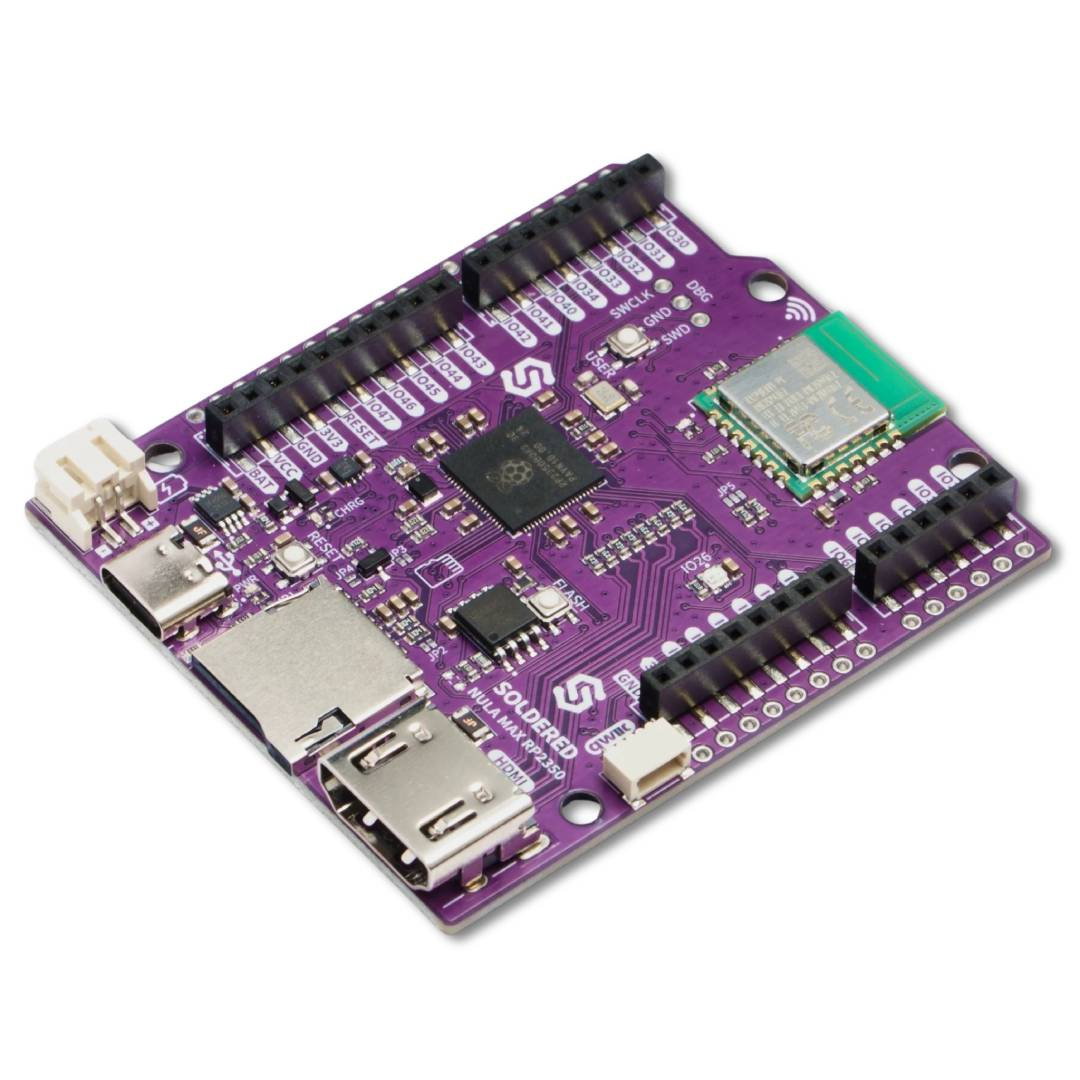

Popis produktu: NULA Max RP2350 - vývojová deska ve formátu Arduino - bez konektorů - pájená 333351
Pájená deska NULA Max RP2350 je moderní vývojová platforma určená pro náročné embedded a IoT projekty. Srdcem desky je čip RP2350B , vybavený dvěma jádry ARM Cortex-M33, 520 KB SRAM a pokročilými komunikačními rozhraními. Design ve stylu Arduina poskytuje pohodlný přístup k rozložení pinů a rozšířené rozložení konektorů umožňuje až 48 linek GPIO . Deska je vybavena rádiovým modulem Raspberry Pi 2, který poskytuje nativní připojení WiFi a Bluetooth , a také výstup HDMI/DVI pro generování obrazu bez dalších grafických řadičů. Na desce je také čtečka microSD, konektor Qwiic /easyC pro rychlé připojení I2C modulů a obvod pro nabíjení 3,7V Li-Ion baterie . NULA Max RP2350 je vhodná pro profesionální prototypování, vzdělávání, automatizaci, robotiku a systémy vizualizace dat.

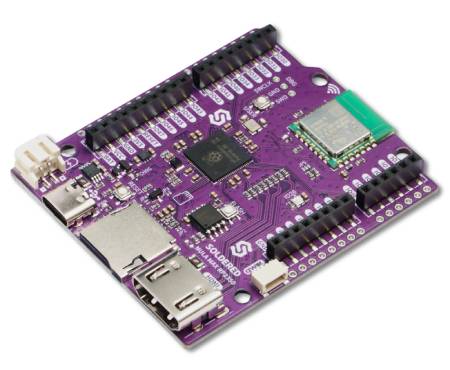

NULA Max RP2350 - Vývojová deska ve formátu Arduino - bez konektorů - Pájená 333351.
Deska NULA Max RP2350 je vybavena rozsáhlou sadou komunikačních rozhraní a velkým počtem GPIO pinů.
Hlavní vlastnosti desky RP2350
- Mikrokontrolér RP2350B : dvě jádra ARM Cortex-M33 taktovaná na 150 MHz
- Velká paměť SRAM : 520 kB RAM a 8 kB paměti OTP
- Bezdrátové připojení : Rádiový modul Raspberry Pi 2 s podporou WiFi a Bluetooth
- Výstup HDMI/DVI : možnost přímého generování obrazu ve standardu PicoDVI
- Rozsáhlé GPIO : přístup k 30 až 48 GPIO pinům v závislosti na konfiguraci
- Qwiic / easyC : Rychlé připojení I2C modulů bez pájení
- Čtečka microSD karet : podporuje paměťové karty pro záznam dat a multimédií
- Napájení z baterie : JST konektor pro 3,7V Li-Ion / Li-Pol baterie s vestavěnou nabíječkou
- USB typu C : programování, komunikace a napájení jedním kabelem
- Podporováno více prostředí : Arduino IDE, MicroPython, C++ a Rust
- Programovatelná rozhraní (PIO) : Vytváření vlastních komunikačních protokolů
- Další funkční prvky : resetovací, bootovací a uživatelská tlačítka a RGB dioda WS2812

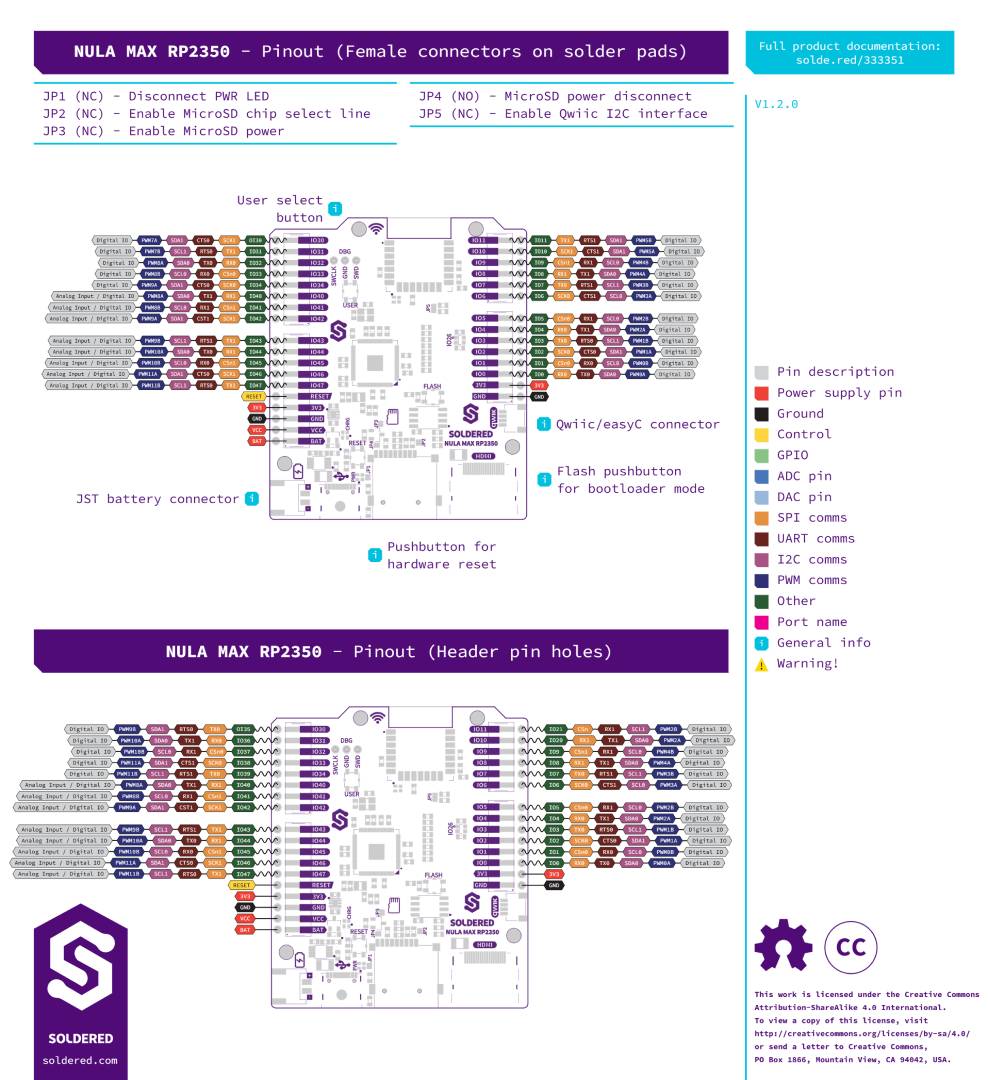

Zapojení pinů a komunikační rozhraní v NULA Max RP2350
Deska NULA Max RP2350 se vyznačuje rozsáhlou sadou komunikačních rozhraní a velkým počtem GPIO pinů. V závislosti na konfiguraci máte přístup k 30 až 48 GPIO linkám , což umožňuje simultánní podporu více periferií a rozšiřujících modulů. Deska obsahuje dvě rozhraní UART, dva SPI řadiče, dvě sběrnice I2C a 24 PWM kanálů . Deska navíc nabízí 12bitové ADC vstupy s rozsahem 0 V až 3,3 V , což umožňuje spolupráci s analogovými senzory a měřicími systémy. Konektor Qwiic/easyC umožňuje rychlé připojení kompatibilních modulů bez nutnosti pájení. Rozložení pinů je uspořádáno ve formátu podobném Arduinu ; deska však není 1:1 kompatibilní se shieldy Arduino UNO.

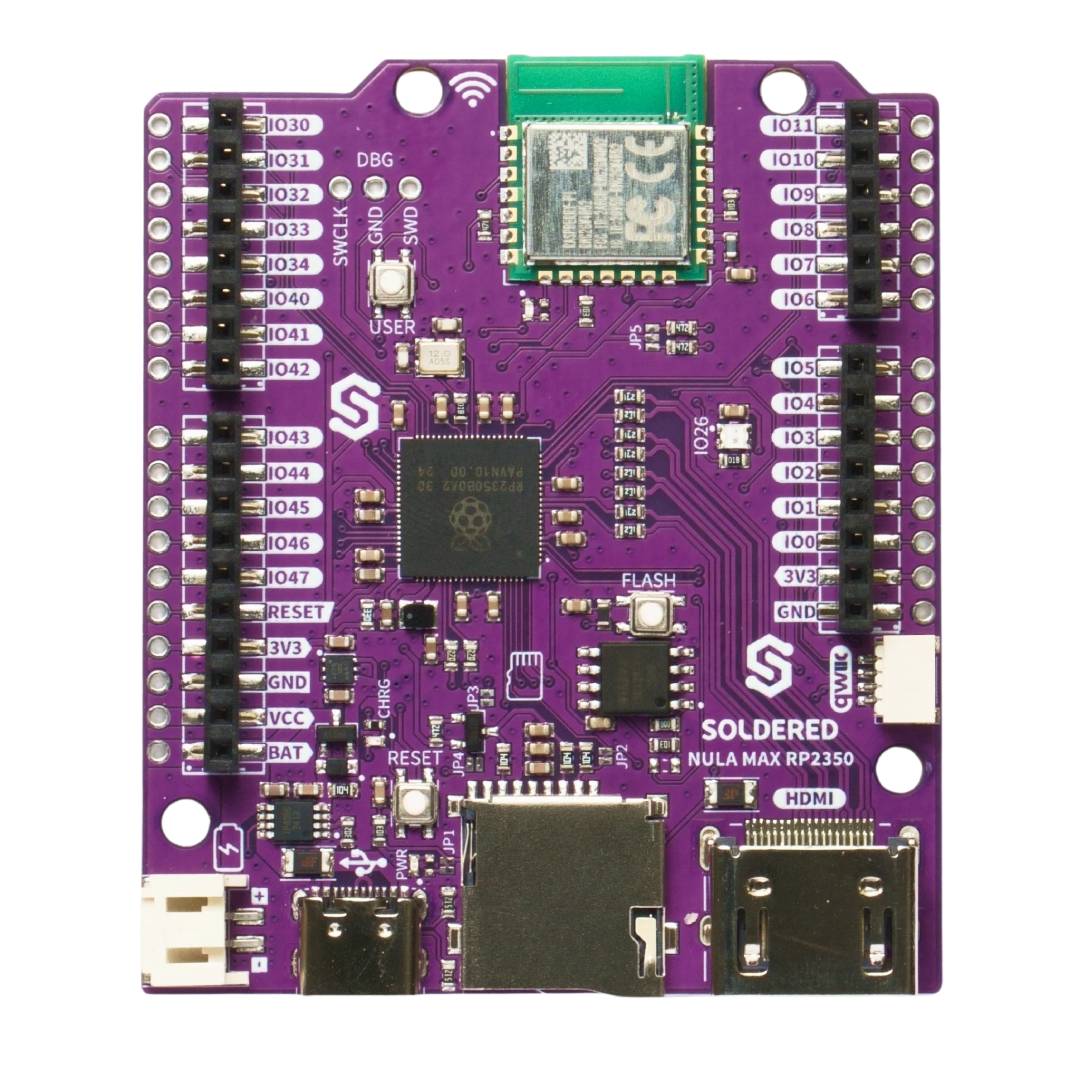

Piny jsou uspořádány ve formátu podobném Arduinu.
Použitý konektor Qwiic/easyC umožňuje rychlé připojení senzorů a I2C modulů bez nutnosti pájení.
Programování desky NULA Max RP2350
Deska NULA Max RP2350 je navržena pro snadné programování jak začátečníky, tak pokročilými uživateli. Deska podporuje oblíbená prostředí, jako je Arduino IDE, MicroPython, C++ a Rust , což usnadňuje přizpůsobení programovacího jazyka požadavkům vašeho projektu. Arduino IDE používá oficiální balíček Raspberry Pi RP2040/RP2350 vyvinutý Earlem Philhowerem. Po instalaci příslušného balíčku si můžete ze seznamu dostupných desek přímo vybrat model Soldered Electronics NULA RP2350 . Programování se provádí přes port USB typu C s využitím nativního USB mikrokontroléru. Deska také podporuje režim BOOTSEL, což umožňuje snadnou obnovu softwaru nebo ruční aktualizace firmwaru.
| Technické specifikace NULA Max RP2350 | |
|---|---|
| Mikrokontrolér | RP2350B |
| Jádra | 2 x ARM Cortex-M33 |
| Měření času | 150 MHz |
| SRAM paměť | 520 kB |
| Paměť jednorázových hesel | 8 kB |
| Bezdrátové připojení | Wi-Fi + Bluetooth |
| GPIO | od 30 pinů do 48 pinů |
| UART | 2 |
| SPI | 2 |
| I2C | 2 |
| PWM | 24 kanálů |
| A/D převodník | 12bitový, 0V až 3,3V |
| Video výstup | HDMI / Pico-DVI |
| USB konektor | USB typu C |
| Čtečka karet | microSD |
| Napájení | Baterie typu USB typu C nebo Li-Ion/Li-Pol 3,7 V |
| Logika GPIO | 3,3 V |
| Další prvky | Dioda WS2812 RGB, RESET, BOOTSEL, UŽIVATEL |
| Kompatibilita programování | Arduino IDE, MicroPython, C++, Rust |
| Montážní otvory | kompatibilní se šrouby M3 |
| Rozměry | 69 × 58,5 mm |
