Popis produktu: RP2350-One - vývojová deska s mikrokontrolérem RP2350A - Waveshare 29453
P2350-One je moderní MCU deska založená na čipu Raspberry Pi RP2350A. Její unikátní dvoujádrová architektura kombinuje procesory ARM Cortex-M33 a Hazard 3 RISC-V s frekvencí až 150 MHz a poskytuje tak vysoký výpočetní výkon i pro náročné projekty. Deska je vybavena vestavěným konektorem USB typu A pro plug-and-play provoz, čímž eliminuje potřebu dalších kabelů. Díky 29 multifunkčním GPIO pinům a 12 programovatelným PIO můžete snadno ovládat externí zařízení a vytvářet vlastní periferie. RP2350 -One podporuje režimy nízké spotřeby energie (spánek a klidový režim), díky čemuž je energeticky úsporná, zatímco RGB LED dioda WS2812 umožňuje indikaci stavu bez dalších komponent. Kompaktní design desky a její specializované zapojení pinů ji činí ideální pro SMD návrhy a integraci do běžně dostupných zařízení.

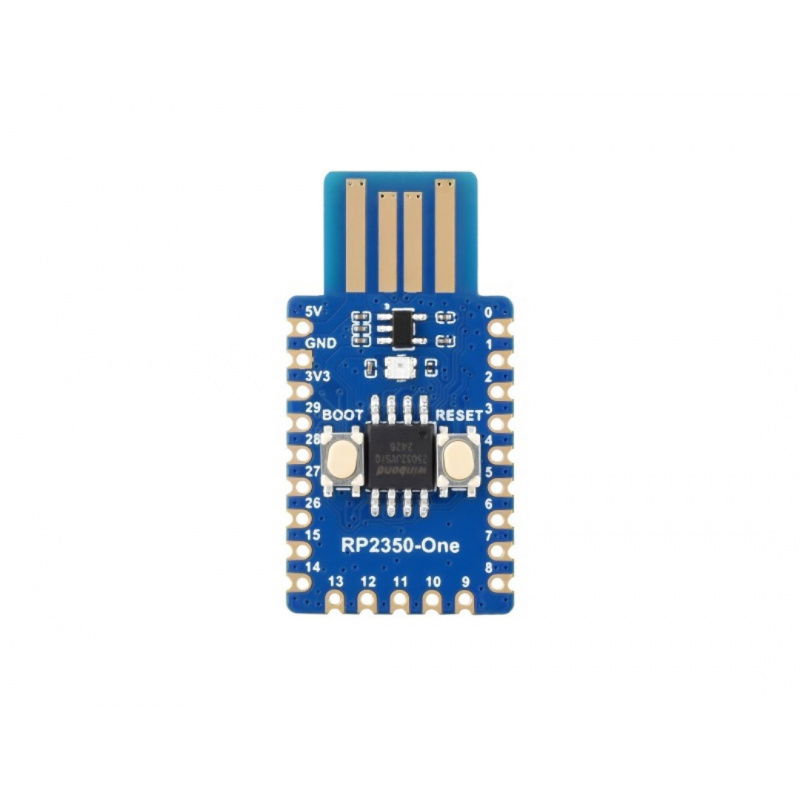

RP2350-One - vývojová deska s mikrokontrolérem RP2350A - Waveshare 29453.
P2350-One je moderní deska MCU založená na čipu RP2350A od Raspberry Pi.Speciální funkce
- Výkonný mikrokontrolér: Kombinace dvoujádrového ARM Cortex-M33 a dvoujádrového Hazard 3 RISC-V s taktovací frekvencí až 150 MHz zajišťuje vysoký výpočetní výkon.
- Port USB typu A integrovaný v desce: ihned připraven k použití, nejsou potřeba žádné další kabely
- Velká paměť: 4 MB Flash a 520 kB SRAM umožňují rozsáhlé projekty
- Široká škála rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC a 16 PWM kanálů
- Programovatelný PIO: 12 stavových automatů umožňujících vytváření vlastních periferií a funkcí
- Rozsáhlé GPIO: 29 multifunkčních pinů pro flexibilní připojení senzorů a modulů
- Energeticky úsporné provozní režimy: funkce spánku a klidového režimu umožňují minimalizovat spotřebu energie

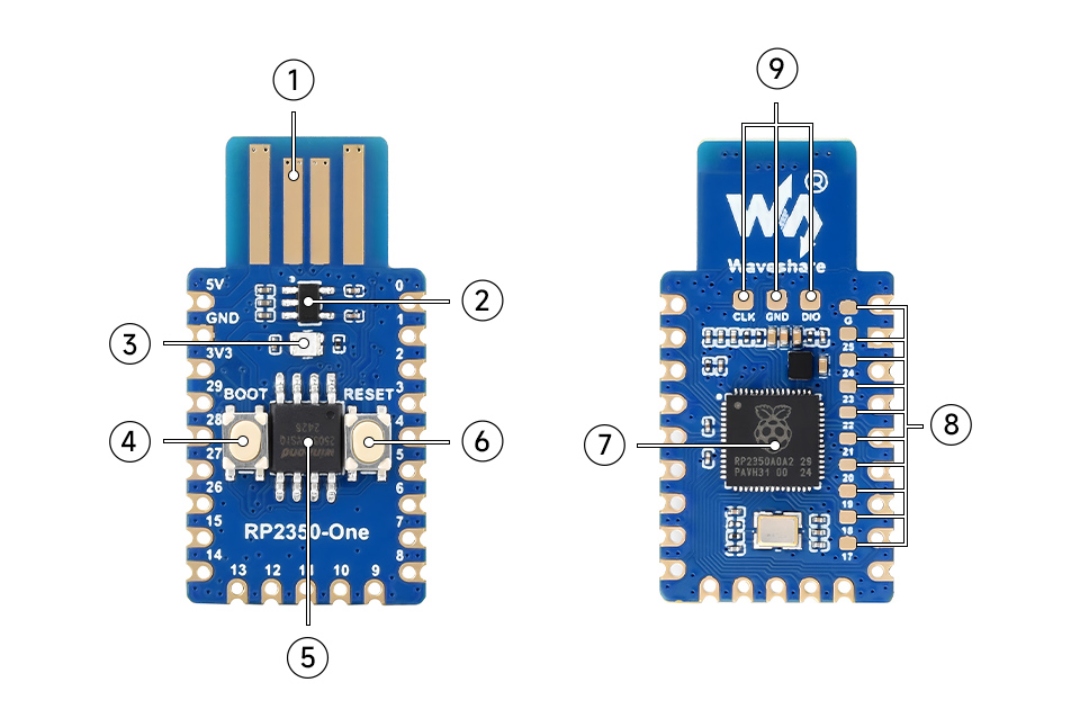

Rozložení součástek na desce RP2350-One
- Konektor USB typu A na desce plošných spojů
- LDO stabilizátor RT9013-33GB 3,3 V / 500 mA
- WS2812 RGB LED
- Tlačítko spouštění
- 4 MB NOR Flash paměti W25Q32JVSSIQ
- Tlačítko resetování
- Mikrokontrolér RP2350A
- Rozložení pinů RP2350A (10 pájecích bodů, včetně 9 linek GPIO)
- Ladicí piny (CLK, GND, DIO)
Uspořádání součástek na desce.
Má unikátní dvoujádrovou architekturu, kombinující procesory ARM Cortex-M33 a Hazard 3 RISC-V, s taktovací frekvencí až 150 MHz.Technické specifikace desky
- Mikrokontrolér: RP2350A
- Procesor: dvoujádrový ARM Cortex-M33 a dvoujádrový Hazard 3 RISC-V
- Taktovací frekvence: až 150 MHz
- Paměť:
- Flash: 4MB
- SRAM: 520 kB
- GPIO: 29 multifunkčních pinů
- Programovatelný PIO: 12 stavových automatů
- Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
- USB porty: USB typu A (hostitel/zařízení)
- Režimy úspory energie: spánek, klidový režim
- LED: RGB WS2812
- Rozměry: 18 x 25,5 mm
Obsah sady
- 1x vývojová deska RP2350-One
