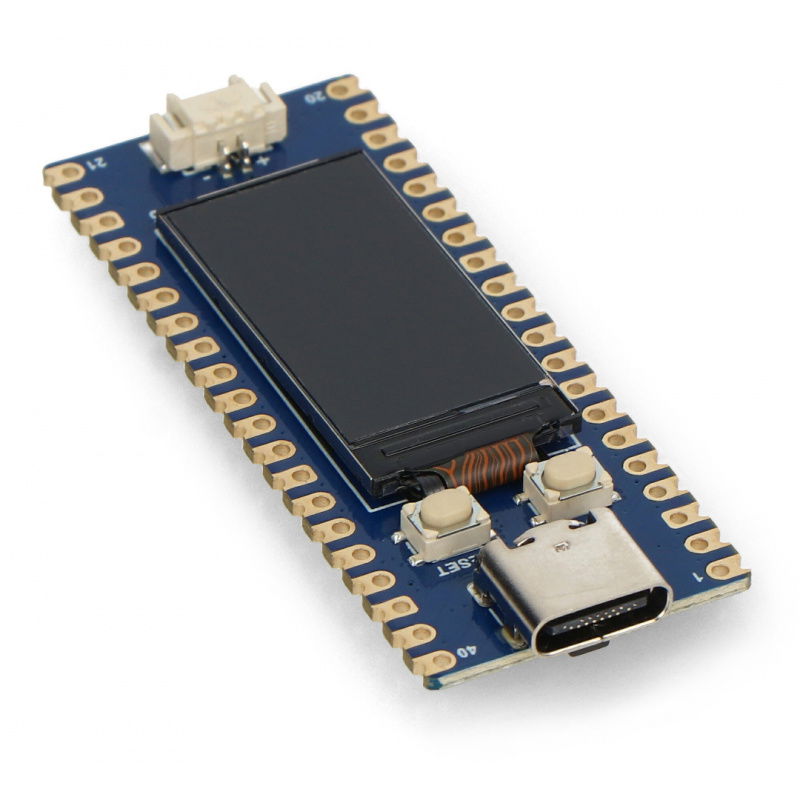

Popis produktu: RP2350-LCD-0.96 - vývojová deska s mikrokontrolérem RP2350A a 0.96'' LCD displejem - Waveshare 28822

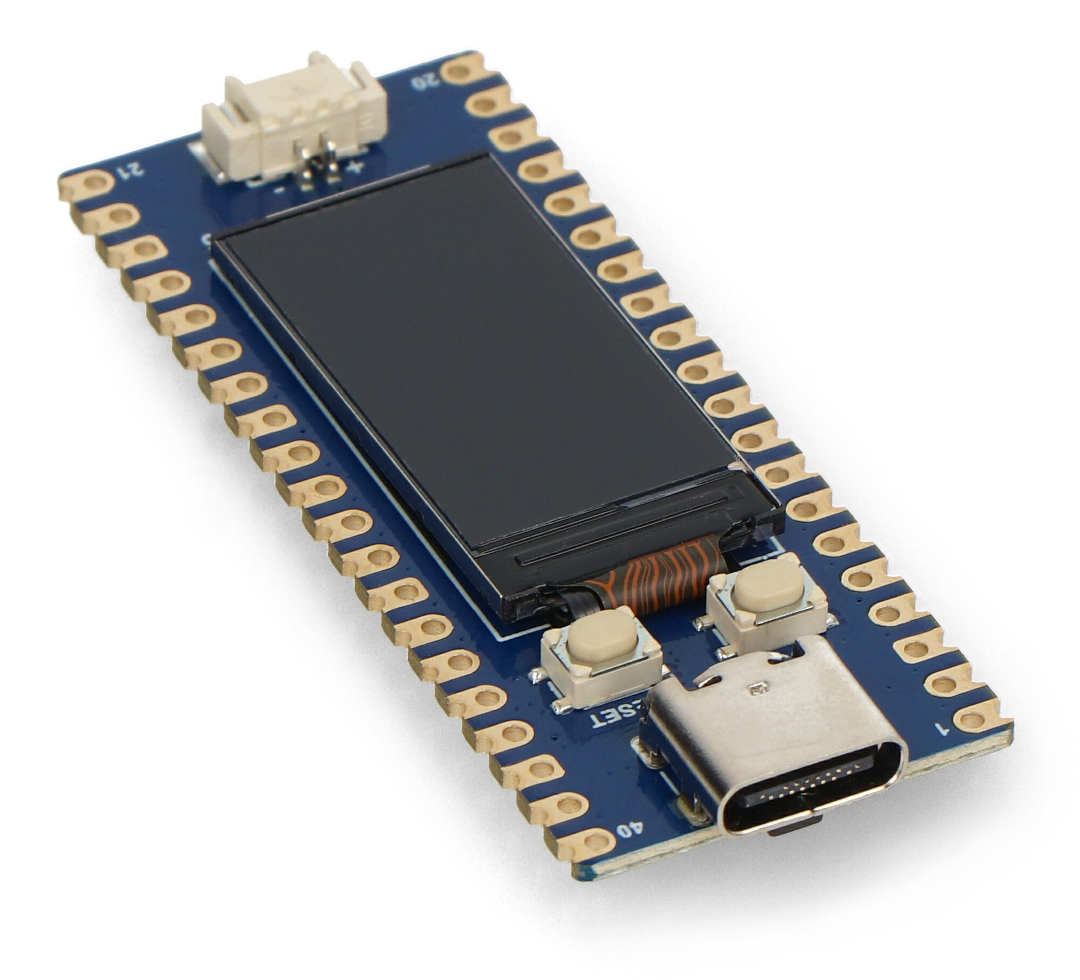

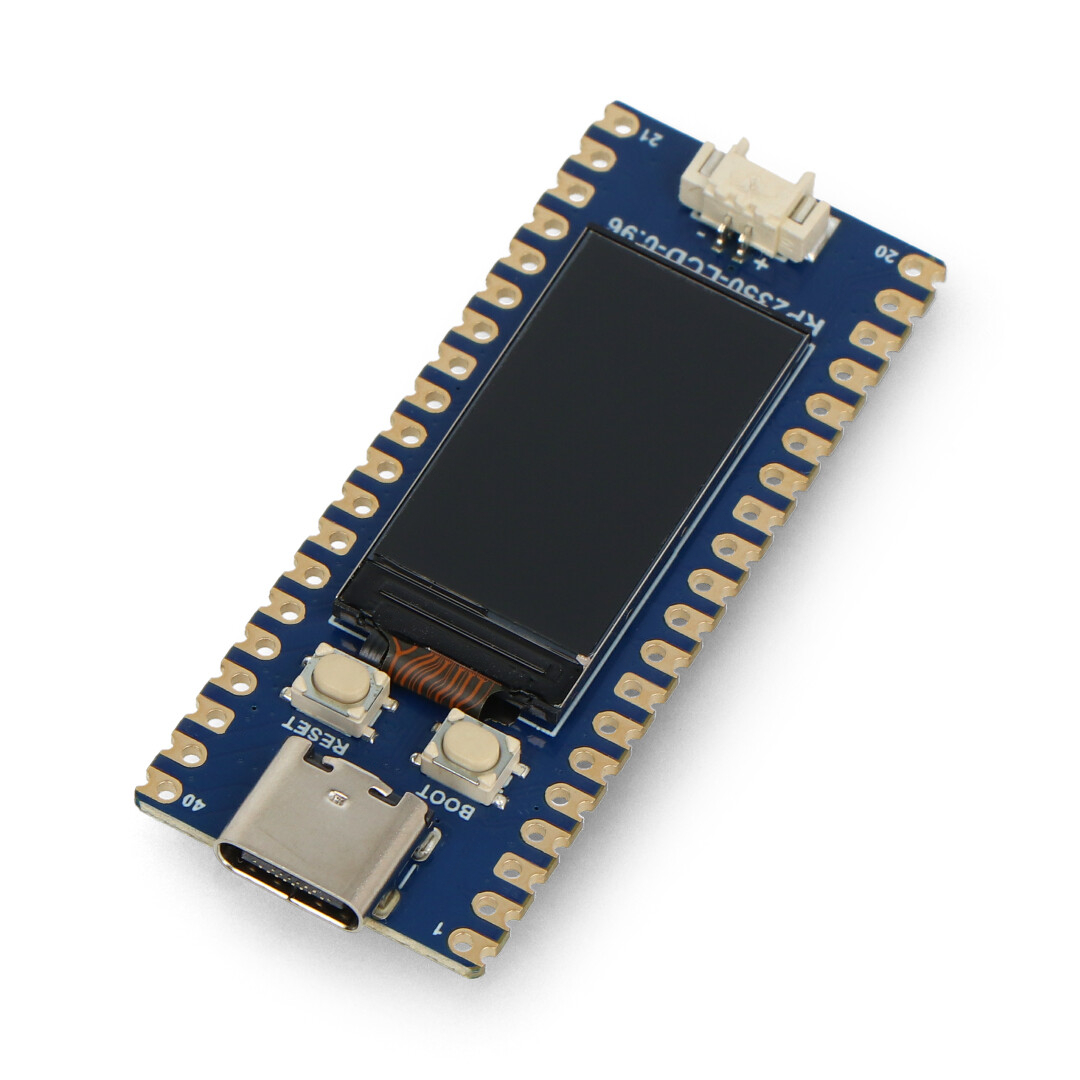

RP2350-LCD-0.96 je vysoce výkonná, kompaktní vývojová deska Pico založená na mikrokontroléru Raspberry Pi RP2350A. Deska nabízí bohatou sadu digitálních rozhraní a podporu pro C/C++ a MicroPython . Je vybavena 0,96palcovým IPS displejem s rozlišením 160 x 80 pixelů a 65 tisíci barvami , což umožňuje prezentaci informací jasným a vizuálně atraktivním způsobem. V kombinaci s konektorem pro lithium-iontovou baterii (MX1.25) může RP2350-LCD-0.96 fungovat jako přenosné zařízení a zároveň nabíjet baterii a napájet desku.
RP2350-LCD-0.96 - vývojová deska s mikrokontrolérem RP2350A a 0,96'' LCD displejem - Waveshare 28822.
Speciální funkce
- Vysoce výkonný mikrokontrolér: kombinace dvoujádrového ARM Cortex-M33 a dvoujádrového Hazard 3 RISC-V, taktovaná až 150 MHz
- 0,96palcový barevný IPS displej: rozlišení 160 x 80 pixelů, 65 tisíc barev, ideální pro vizualizaci dat a vývoj uživatelského rozhraní
- Podpora lithiových baterií: desku lze nabíjet a napájet přes konektor MX1.25
- Bohatá digitální rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
- Programovatelný PIO: 12 stavových automatů umožňujících implementaci vlastních periferií a uživatelských funkcí
- Port USB typu C: používá se pro programování a napájení, podporuje režimy hostitele a zařízení ve standardu USB 1.1
- Energetická účinnost: režimy spánku a klidu pro snížení spotřeby energie
- Kompaktní design: modul se snadno montuje na SMD desky
- RGB LED WS2812: umožňuje indikaci stavu desky pomocí programovatelných LED diod

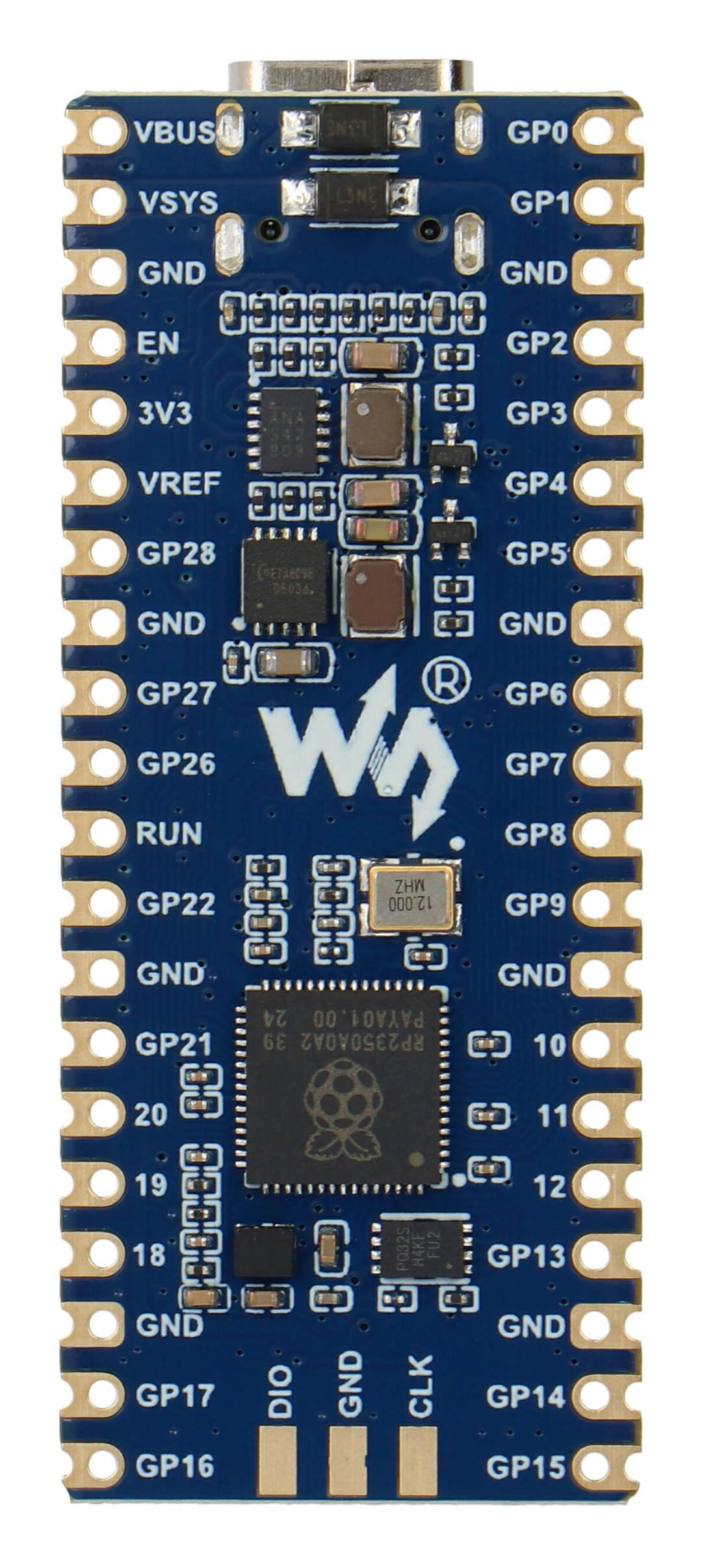

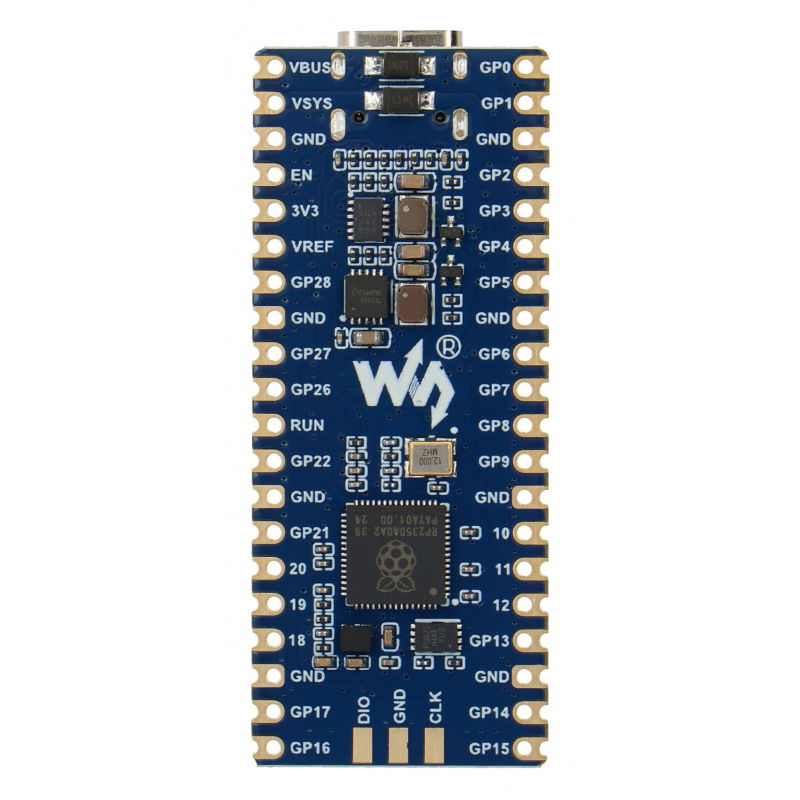

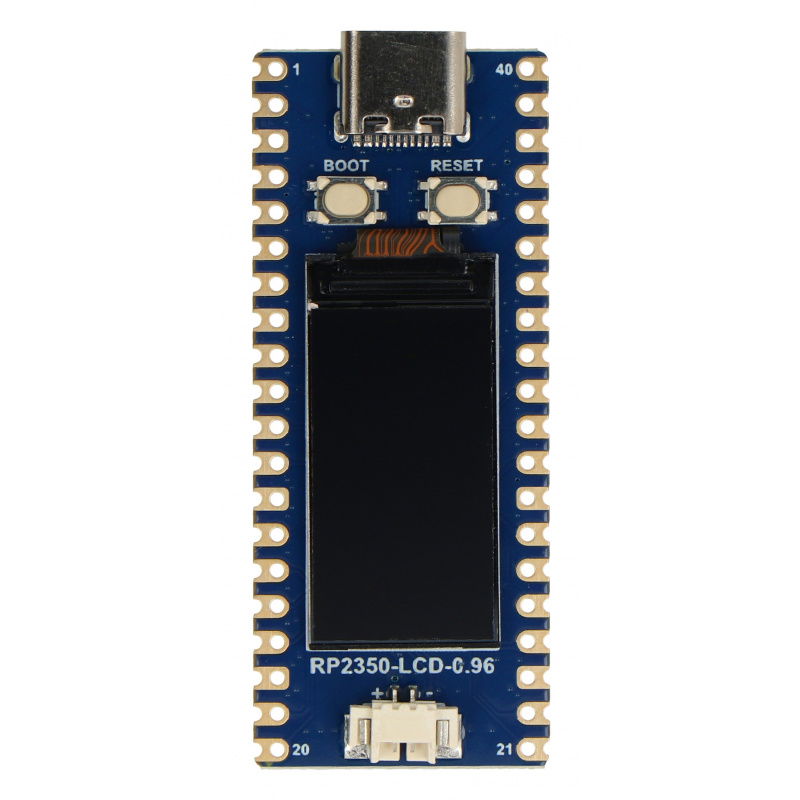

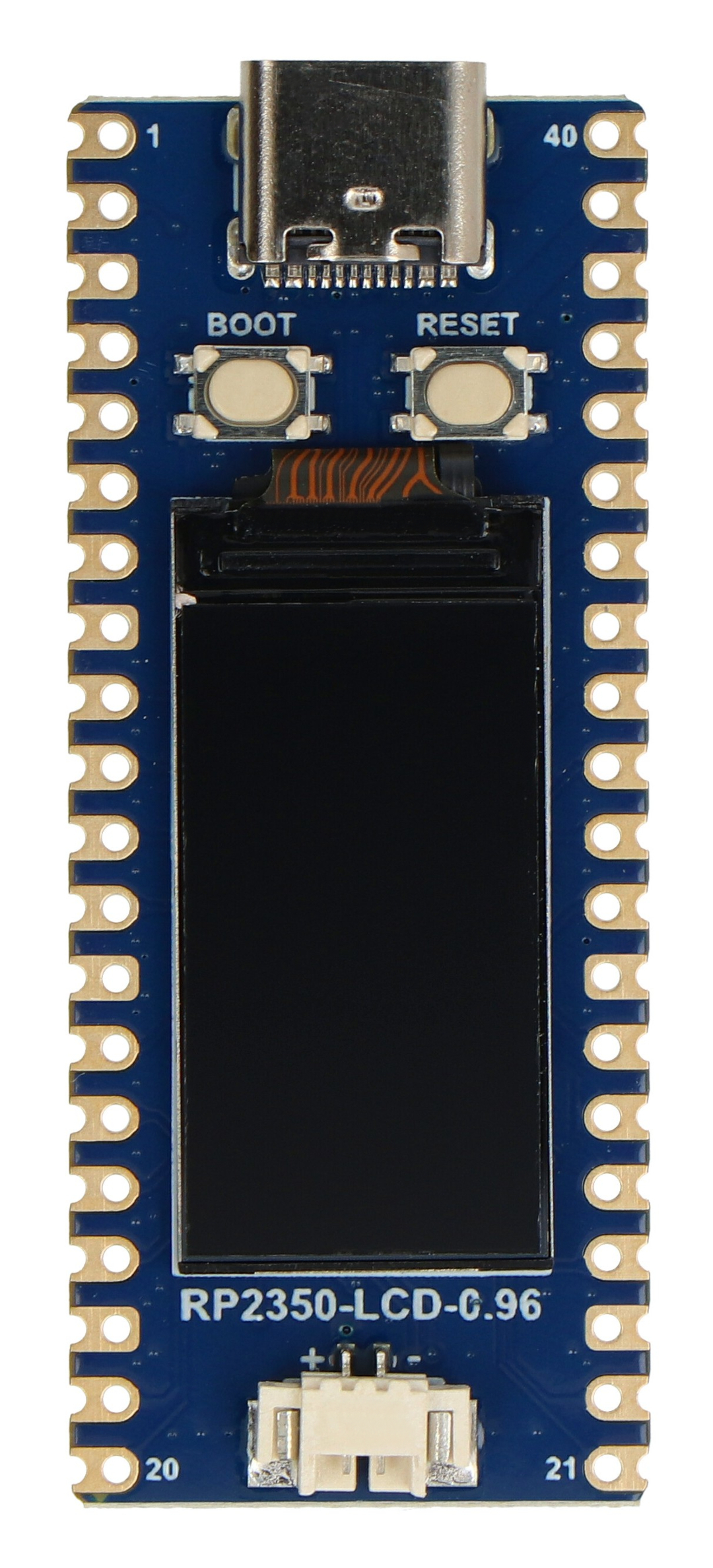

Rozložení součástek na desce RP2350-LCD-0.96
- USB typu C
- Tlačítko spouštění
- Tlačítko resetování
- IPS displej
- Konektor pro 3,7V lithium-iontovou baterii
- MP28164 - DC-DC měnič typu buck-boost
- ETA6096 - systém řízení nabíjení baterie
- Mikrokontrolér RP2350A
- Paměť P25Q32SH-UXH
- Testovací body pro ladění
Kompaktní konstrukce umožňuje snadnou montáž modulu na SMD desky.
Technické specifikace desky
- Mikrokontrolér: Raspberry Pi RP2350A
- Procesor: dvoujádrový ARM Cortex-M33 + dvoujádrový Hazard 3 RISC-V
- Maximální taktovací frekvence: až 150 MHz
- Flash paměť: 4 MB
- Paměť SRAM: 520 kB
- Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, PWM: 16 kanálů, GPIO (26 multifunkčních konfigurovatelných pinů)
- Displej: 0,96palcový IPS, 160 x 80 px, 65 tisíc barev
- Napájení: USB typu C, 3,7V lithiová baterie, DC-DC MP28164
- Další funkce: vestavěné hodiny a časovač, teplotní senzor, programování drag-and-drop přes USB
- Rozměry: 21 x 51 mm
Obsah sady
- 1x vývojová deska RP2350-LCD-0.96
