Popis produktu: 16kanálový reléový modul s optoizolací - kontakty 10 A / 250 V AC / 30 V DC - cívka 5 V - Modbus RS485 - Waveshare 17658
16kanálový reléový modul Modbus RTU je pokročilé zařízení určené pro průmyslové aplikace. Jeho klíčovou vlastností je schopnost ovládat 16 různých elektrických zařízení pomocí vysokokapacitních relé až do 10 A , což ho činí vhodným pro ovládání velkých zařízení, jako jsou motory, čerpadla, ventilátory a osvětlení. Modul využívá protokol Modbus RTU a rozhraní RS485 , což zajišťuje snadnou integraci s širokou škálou průmyslových automatizačních systémů, jako jsou PLC (programovatelné logické automaty), průmyslové počítače, SCADA systémy a platformy jako Raspberry Pi nebo Arduino . Kaskádováním zařízení na jedné sběrnici RS485 je možné ovládat více zařízení bez nutnosti více samostatných komunikačních linek. Vestavěná magnetická a optoelektronická izolace účinně chrání modul před rušením a zajišťuje vysokou provozní spolehlivost, což z něj činí ideální řešení pro náročné průmyslové prostředí. Modul je navíc vybaven ochranou proti přepětí (TVS) a resetovatelnou pojistkou , které účinně chrání zařízení před poškozením způsobeným přepětím nebo nadproudem.

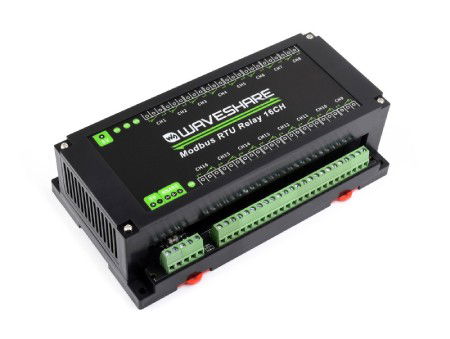

16kanálový reléový modul s optoizolací - kontakty 10 A / 250 V AC / 30 V DC - cívka 5 V - Modbus RS485 - Waveshare 17658.

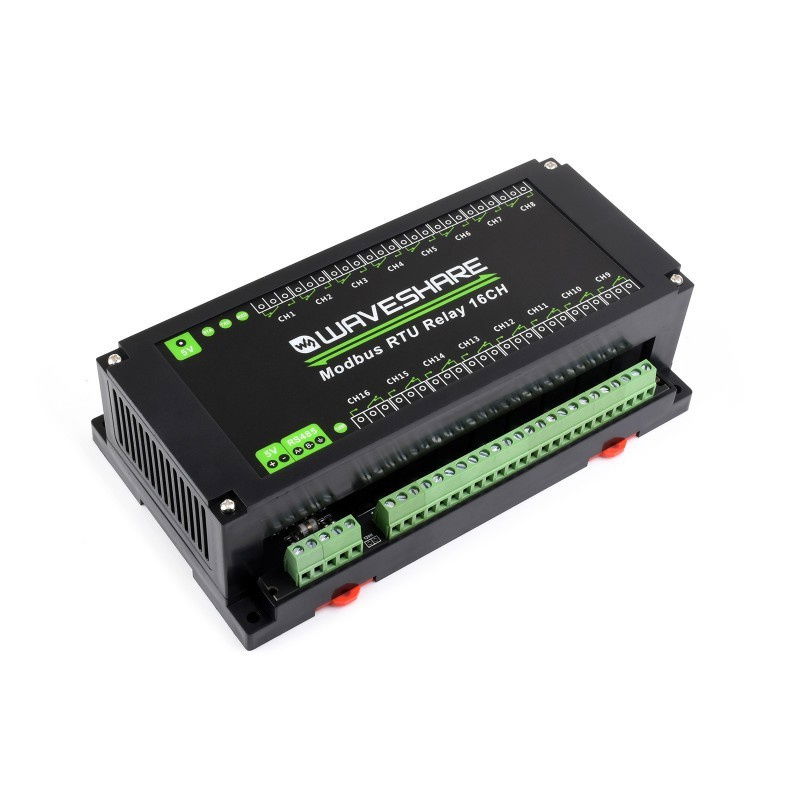

Reléový modul ovládaný přes sběrnici RS485 s využitím protokolu Modbus RTU.
Hlavní vlastnosti modulu
- 16 reléových kanálů: Ovládá více zařízení s vysokým výkonem (až 10 A na kanál), včetně zařízení s napětím 250 V AC a 30 V DC
- Komunikace Modbus RTU: zajišťuje stabilní a rychlou výměnu dat v průmyslových systémech
- Rozhraní RS485: umožňuje připojení více zařízení k jedné sběrnici, což je ideální pro rozsáhlé průmyslové instalace
- Magnetická a optoelektronická izolace: chrání před rušením a zajišťuje vysokou provozní spolehlivost
- Ochrana proti přepětí a nadproudu: Vestavěná ochrana TVS a resetovatelná pojistka zabraňují poškození zařízení
- Montáž na DIN lištu: snadná instalace do rozvaděčů
- Kaskádování: na jednu sběrnici RS485 lze připojit více modulů, což zvyšuje flexibilitu instalace

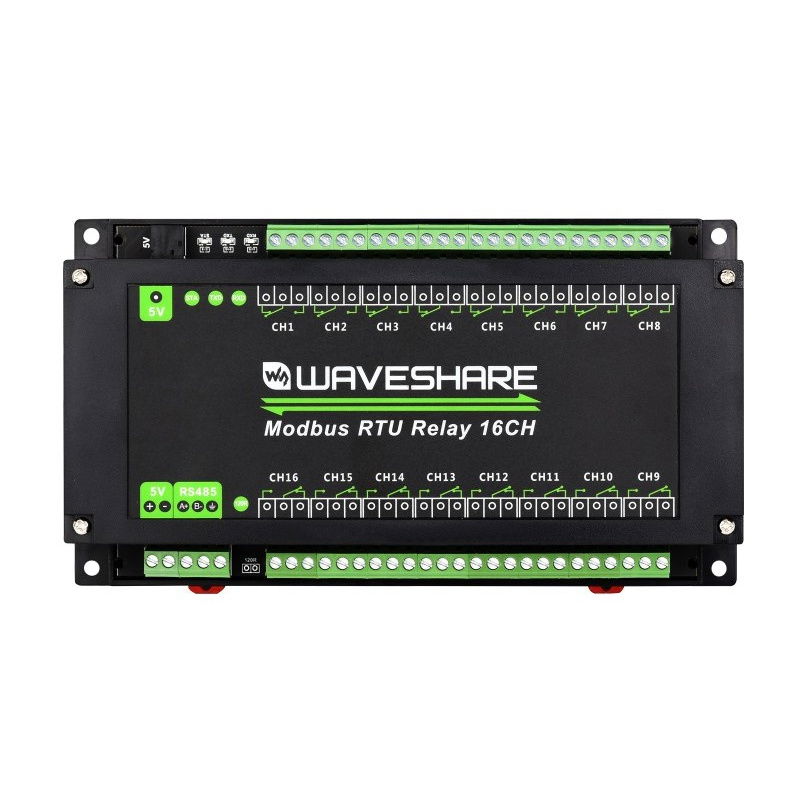

Připojení modulu

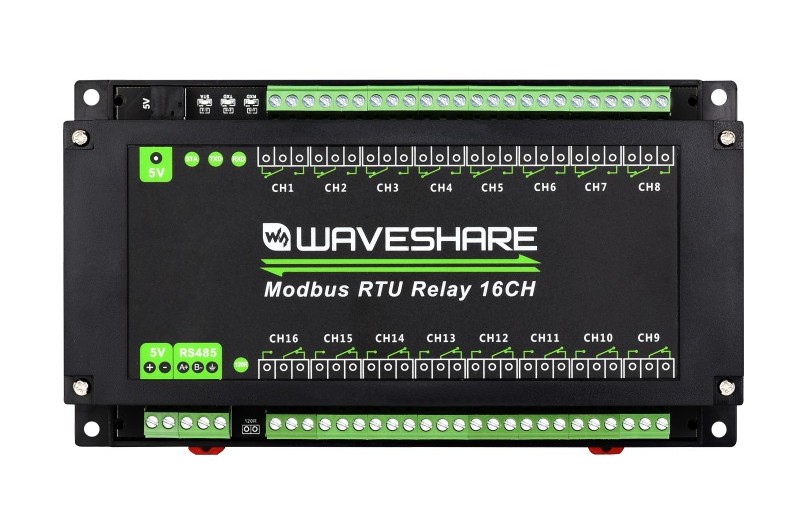

Modul je napájen stejnosměrným napětím 5 V. Komunikace s ostatními zařízeními probíhá přes rozhraní RS485 . Externí zařízení (např. motory, čerpadla, osvětlení) se připojují přes svorky COM a NO . Modul umožňuje ovládat zařízení s napětím až 250 V AC nebo 30 V DC a jeho relé umožňují zátěž až 10 A na kanál. Připojení více modulů k jedné sběrnici RS485 je možné díky kaskádové funkci zařízení , která umožňuje ovládat více zařízení s minimální kabeláží.
Při zapojování více modulů v systému dbejte na správnou konfiguraci adres zařízení (od 1 do 255) a případné použití opakovačů RS485 pro udržení stabilní komunikace na delší vzdálenosti.

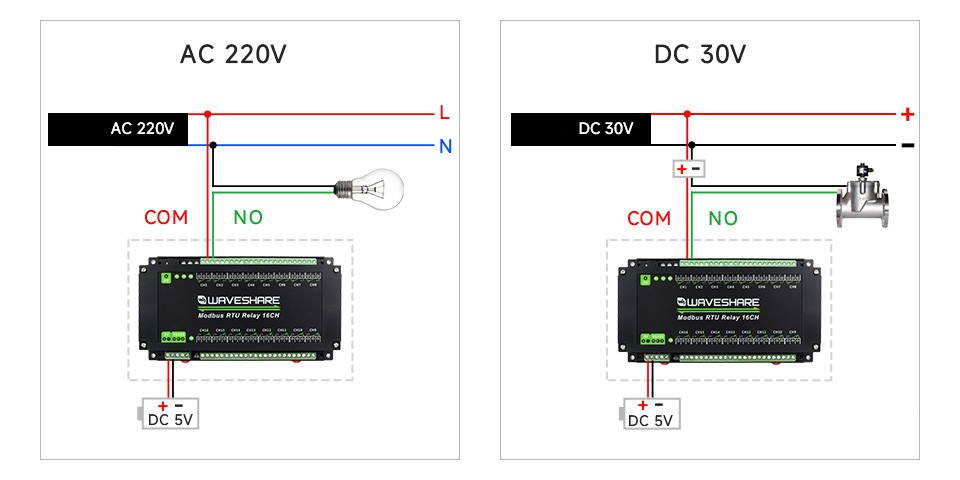

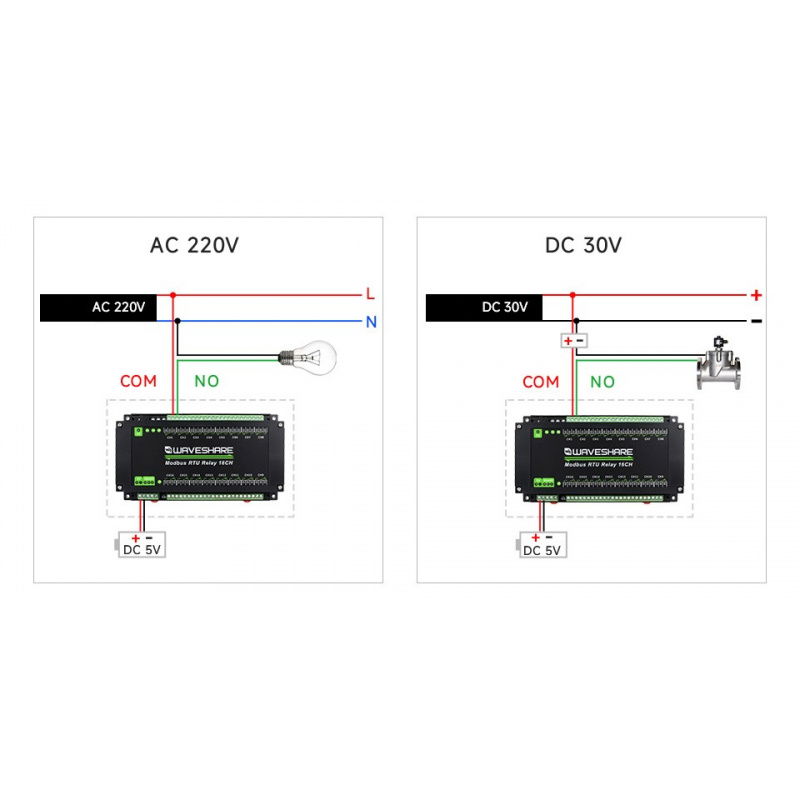

Schéma zapojení modulu.

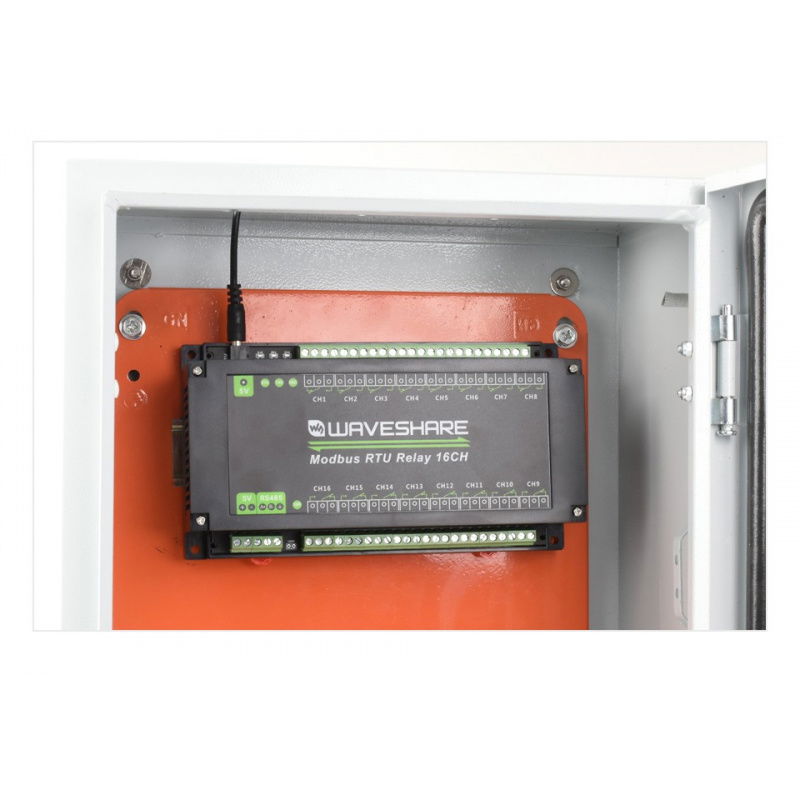

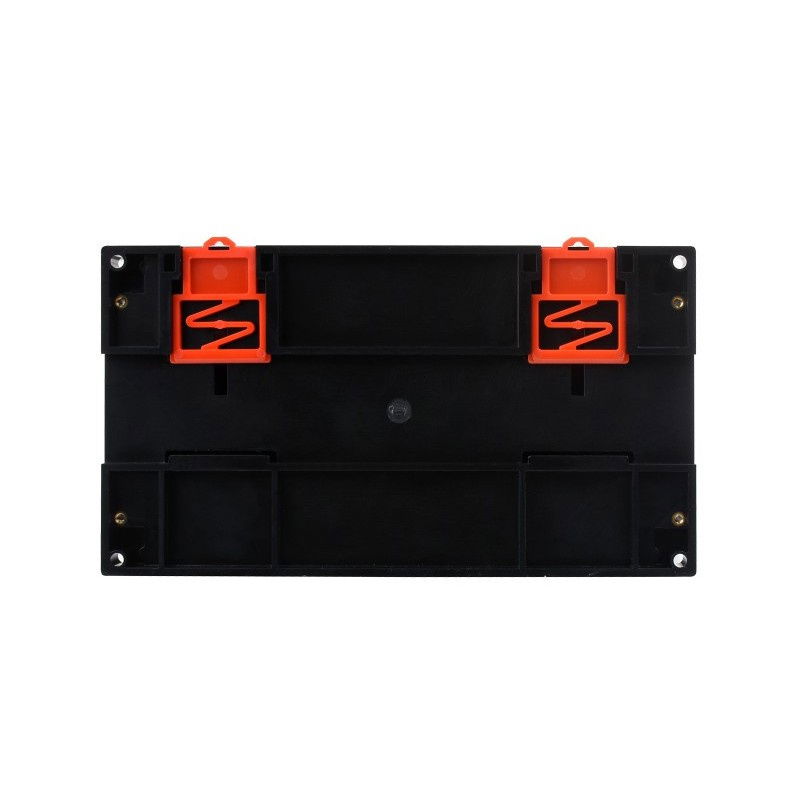

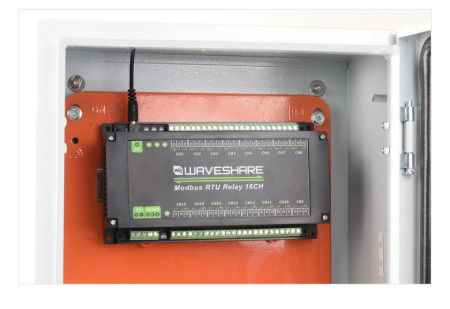

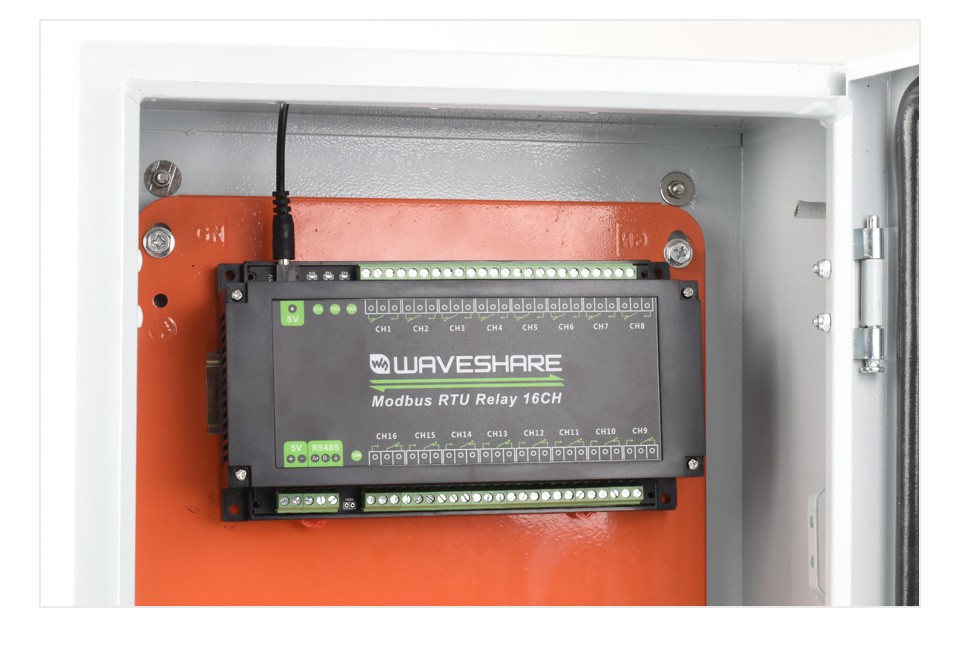

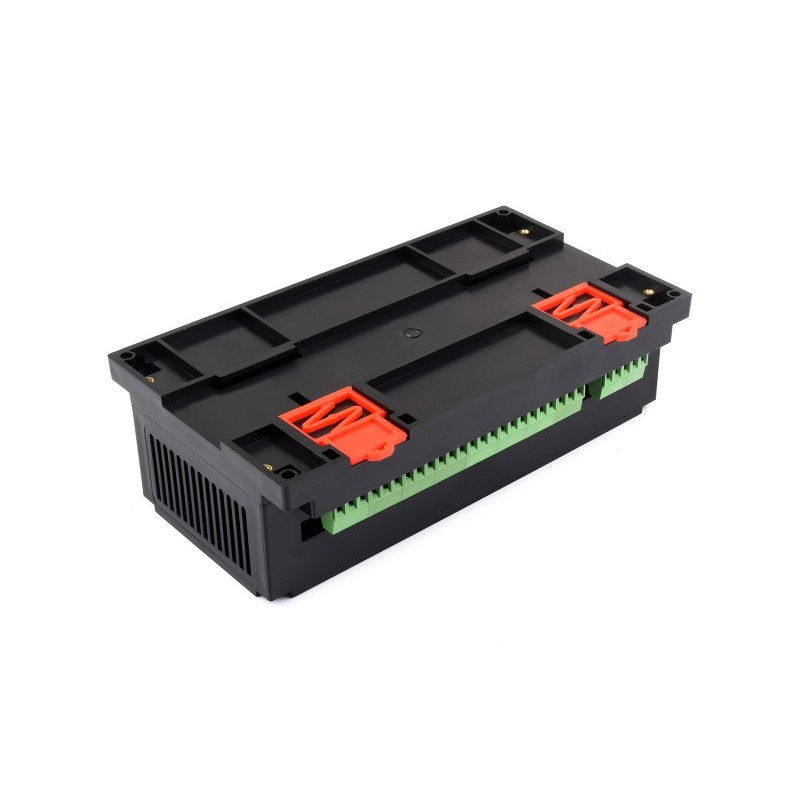

Konstrukce se snadno montuje na 35mm DIN lištu.
Komunikace a řízení
Reléový modul komunikuje pomocí protokolu Modbus RTU přes rozhraní RS485 . Podporuje různé přenosové rychlosti, včetně 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 baud, a umožňuje adresovat 1 až 255 zařízení na jedné sběrnici RS485. K ovládání modulu lze použít příkazy Modbus RTU, příklady příkazů zahrnují:
- 01 05 00 00 FF 00 8C 3A - Zapnutí relé 1
- 01 05 00 00 00 00 CD CA - Relé 1 vypnuto
- 01 01 00 00 00 10 3D C6 - Čtení stavu všech relé
- 01 05 00 00 55 00 F2 9A - Přepínání stavu relé 1 (přepínání)
Modul lze ovládat pomocí populárních nástrojů, jako je Modbus Poll, Arduino IDE , a také pomocí specializovaných knihoven pro Raspberry Pi, STM32 a další platformy. Modul také podporuje plnou funkcionalitu registrů a relé Modbus RTU, což umožňuje pokročilou konfiguraci a ovládání.
Technické specifikace modulu
- Napájecí napětí cívky: 5 V DC
- Komunikační rozhraní: RS485
- Přenosová rychlost: 4800, 9600, 19200, 3840, 57600, 128000, 256000
- Výchozí komunikační formát: 9600, N, 8, 1
- Počet relé: 16
- Konektory: 1NO 1NC
- Komunikační protokol: standardní protokol Modbus RTU
- Adresa RS485: 1 až 255
- Maximální zatížení relé: 10 A 250 V AC / 30 V DC
- Ochrana: oddělení napájení, optické oddělení, magnetické oddělení, resetovatelná pojistka a TVS, ochrana proti přepětí, ochranné diody
- LED indikátor:
- STA: Indikátor MCU, bliká, když MCU pracuje normálně
- TXD: Indikátor TX, bliká při odesílání dat
- RXD: Indikátor RX, bliká při příjmu dat
- Materiál pouzdra: ABS
- Montáž: na DIN lištu 35 mm
- Rozměry: 200 × 110,9 × 59,1 mm

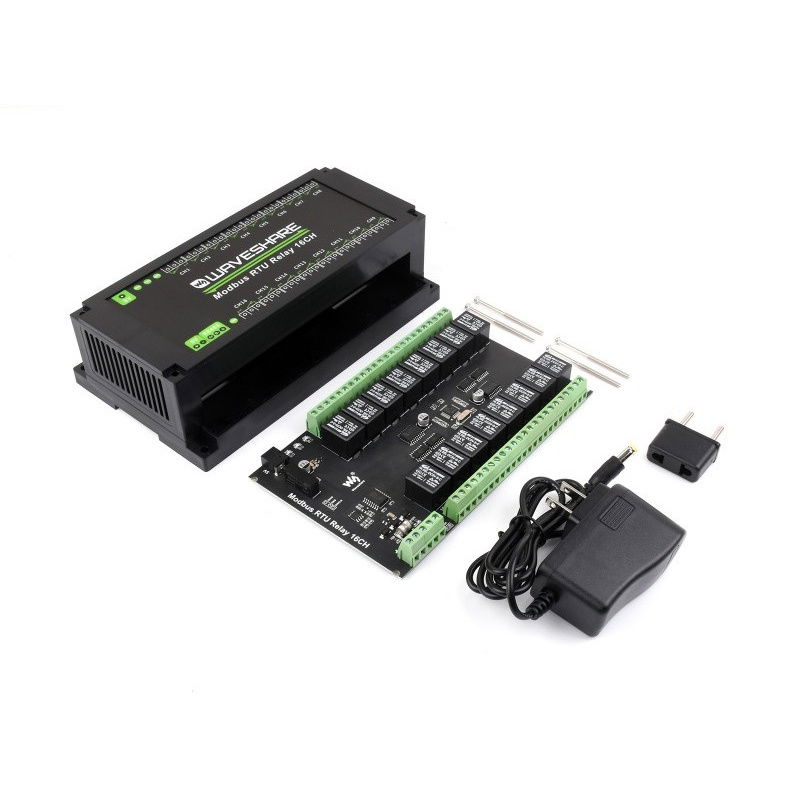

Obsah sady
- 1x 16kanálový reléový modul s protokolem Modbus RTU
- 1x Napájecí zdroj 5V/2A

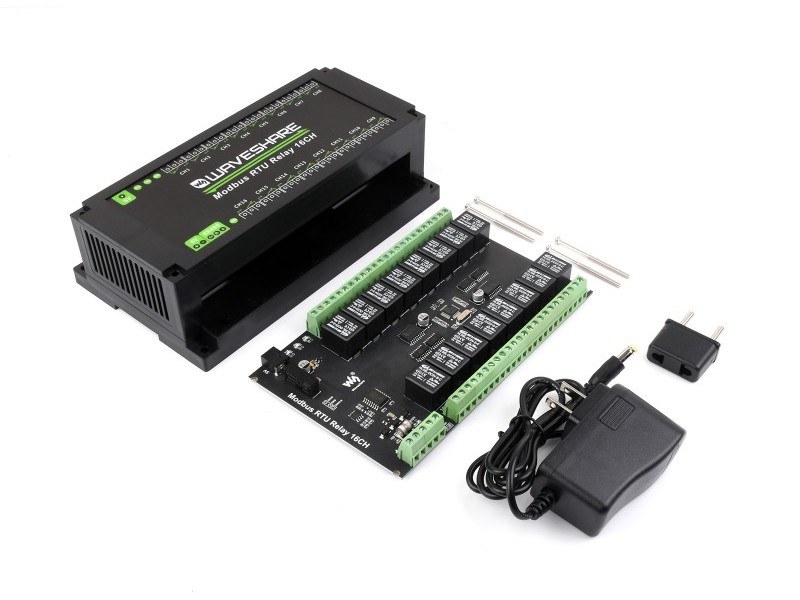

Prvky obsažené v sadě.
