Popis produktu: LPS35HW tlakový senzor - vodotěsný - STEMMA QT - Adafruit 4258
Tlakový senzor se zabudovaným systémem LPS35HW. Rozsah měření modulu je od 260 hPa do 1260 hPa s přesností měření až +/- 0,1% hPa. Může být použit v místech s vysokou vlhkostí, protože senzorový systém je chráněn speciálním gelem, který zabraňuje vnikání vlhkosti a tvorbě interference. Je vybaven konektory STEMMA QT , které umožňují pohodlné připojení prvku bez nutnosti pájení konektorů typu goldpin. Součástí sady je pásek goldpin s rastrem 2,54 mm .
Produkt je kompatibilní s Arduino
Web výrobce obsahuje uživatelskou příručku a ukázkový programový kód pro prostředí Arduino IDE, které lze stáhnout z GitHubu.

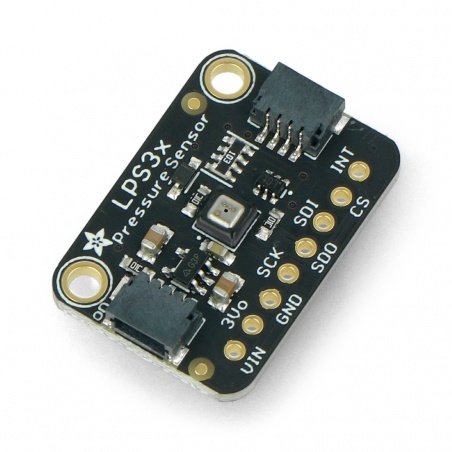

Tlakový senzor LPS35HW je vybaven konektory STEMMA QT.
Příkladné schéma připojení tlakového senzoru pomocí konektorů STEMMA QT a desky Metro kompatibilní s Arduino. Deska Metro není součástí sady, lze ji zakoupit samostatně v našem obchodě.
Schéma zapojení a popis vodičů čidel
Senzor lze připojit dvěma způsoby: pomocí konektorů goldpin obsažených v sadě nebo prostřednictvím vestavěného konektoru STEMMA QT . Příklady připojení jsou uvedeny pomocí kontaktního pole a desky Metro , což je ekvivalent Arduina. Jednotlivé piny by měly být připojeny, jak je popsáno níže:
- VCC - napájecí kolík od 3,3 V do 5 V.
- 3Vo - napájecí kolík 3 V.
- GND - zemnicí kolík systému.
- SCK - pin hodinové linky sběrnice komunikačního rozhraní.
- SDI - pin datové linky sběrnice komunikačního rozhraní.
- CS - výběr čipu.
- INT - programovatelný pin přerušení.
Technická specifikace tlakového senzoru
- Čip: LPS35HW
- Napájecí napětí: 3 V až 5 V.
- Rozsah měření: od 260 hPa do 1260 hPa
- Přesnost měření: +/- 0,1% hPa
- Formát údajů o tlaku: 24 bitů
- ODR: 1 Hz až 75 Hz
- Komunikační rozhraní: SPI a I2C
- Adresa komunikačního rozhraní I2C: 0x5D
- Vodotěsný modul: ano
- Integrovaný dolní propust pro snížení šumu
- Konektory: STEMMA QT
- Rozměry: 20,5 x 13,5 x 3,5 mm
- Hmotnost: 1,2 g
Modul využívá komunikační rozhraní I2C s adresou 0x5D.
Obsah sady tlakových senzorů od společnosti Adafruit.
Obsah soupravy
- LPS35HW tlakový senzor
- Konektory Goldpin - rastr 2,54 mm
