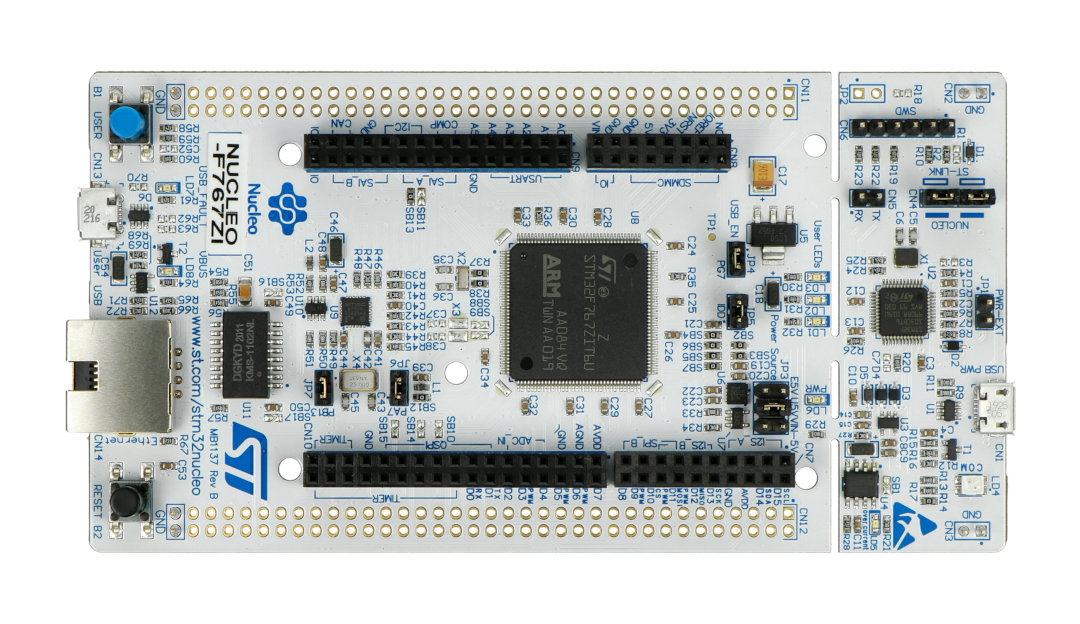

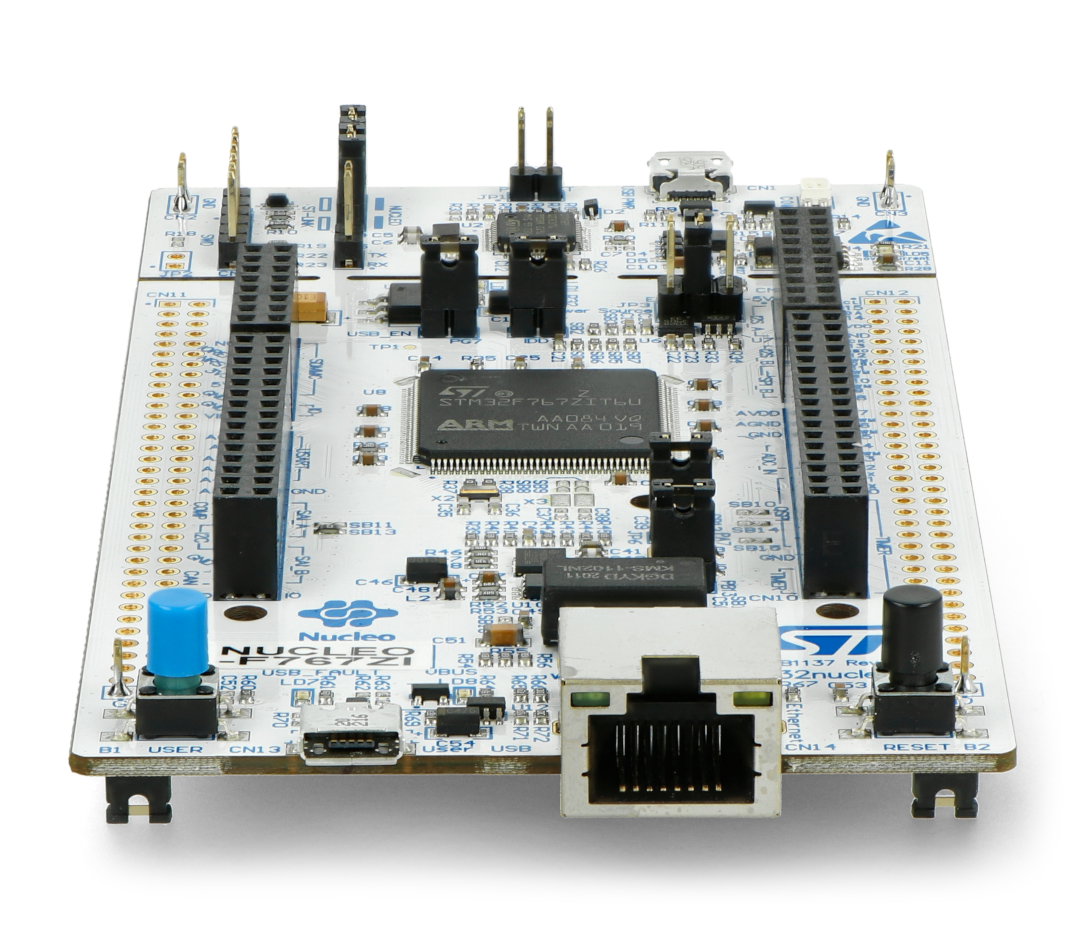

Popis produktu: STM32 NUCLEO-F767ZI - STM32F767ZIT6 ARM Cortex M7
Modul s 32bitovým mikrokontrolérem s jádrem ARM Cortex M7, 216 MHz, 2 MB Flash, 512 KB SRAM. Nucleo je kompatibilní s platformou mbed, má konektory pro připojení štítů Arduino, tzv Arduino Shield a ethernetové zásuvky.
Nucleo vám umožňuje implementovat projekty založené na účinném mikrokontroléru s 32bitovým jádrem ARM Cortex. Moduly jsou kompatibilní se štíty Arduino a online kompilátorovým systémem mbed.org. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.
STM32 NUCLEO-F767ZI.
Modul je kompatibilní s platformou mbed.
Podrobný popis naleznete v dokumentaci a na webových stránkách výrobce .
Technické specifikace
- Mikrokontrolér: STM32F767ZIT6
- Jádro: ARM Cortex M7 32-bit
- Taktovací frekvence: 216 MHz
- Flash paměť: 2 MB
- Paměť RAM: 512 kB
- Analogově-digitální převodník (ADC): 12bitový, 24kanálový
- Digitálně analogový převodník (DAC): 12bitový, 2kanálový
- Počet 16bitových časovačů: 12
- Počet 32bitových časovačů: 2
- Rozhraní: 4x I2C, 6x SPI, 3x I2S, 3x CAN, 4x USART, 4x UART, USB OTG
- Ethernetový konektor (nemusí fungovat správně, podrobnosti v dokumentaci , str. 18)
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní kolíky Morpho STMicroelectronics, umožňující přístup k kolíkům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Možnost napájení přes USB konektor
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Tři různá rozhraní pomocí konektoru microUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
- Rozměry modulu: 135 x 70 x 18 mm
