Popis produktu: STM32 NUCLEO-H745ZI-Q - STM32H745ZIT6 ARM Cortex M7
Modul s 32bitovým mikrokontrolérem STM32 , který byl vybaven jádrem ARM Cortex M7 480 MHz a jádrem ARM Cortex M4 240 MHz. Je vybaven 2 MB flash , 864 KB SRAM . Nucleo je kompatibilní s platformou mbed , má konektory pro připojení štítů Arduino a ethernetových zásuvek. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.

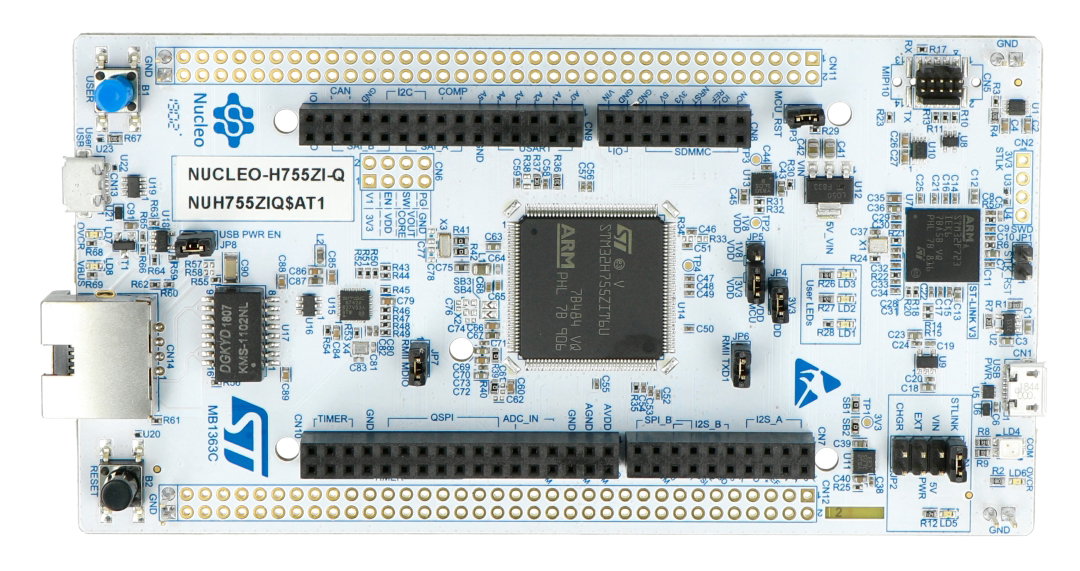

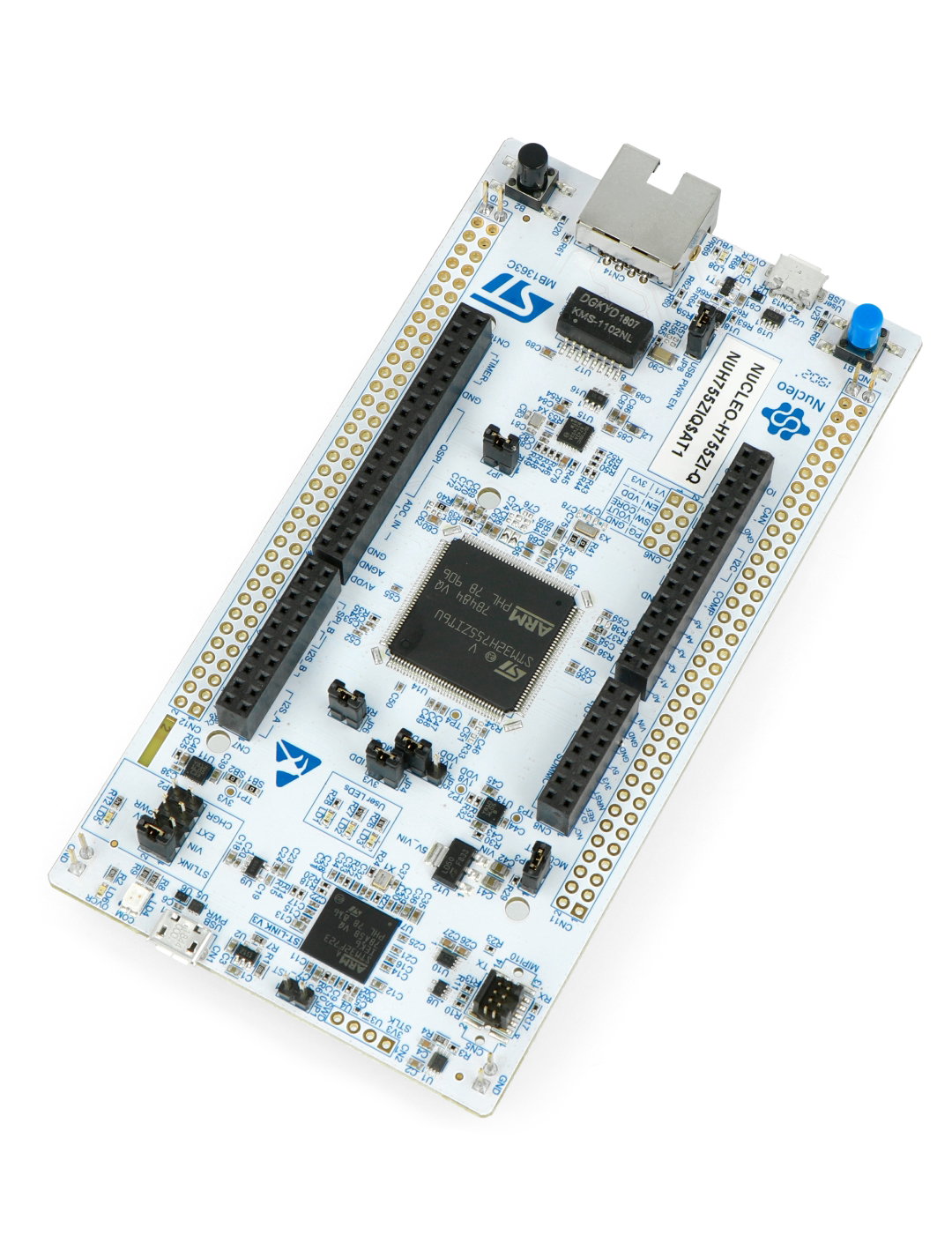

STM32 Nucleo H755ZI-Q.
Modul má tři vestavěné LED.
Specifikace modulu STM32
- Mikrokontrolér: STM32H755ZIT6
- Jádro: ARM Cortex M7 32-bit / ARM Cortex M4
- Taktovací frekvence: 480 MHz / 240 MHz
- Flash paměť: 2 MB
- Paměť SRAM: 864 kB
- Paměť RAM: 1 MB
- Analogově-digitální převodník (ADC): 16bitový, 36kanálový
- Počet 16bitových časovačů: 17
- Počet 32bitových časovačů: 2
- Rozhraní: 4x I2C, 6x SPI, 3x I2S, 2x CAN, 4x USART, 4x UART, USB OTG FS
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní kolíky Morpho STMicroelectronics, umožňující přístup k kolíkům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Zdroj napájení:
- Přes USB konektor
- Externí zdroj: 3,3 V a 7 až 12 V přes konektory ST Zio nebo ST morpho
- 5 V přes konektor ST morpho
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Podpora rozhraní Ethernet IEEE-802.3-2002
- Křemenný rezonátor: 32 768 MHz
- Tři různá rozhraní pomocí konektoru microUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Kryptografické standardy:
- AES 128, 192, 256, TDES
- HASH (MD5, SHA-1, SHA-2), HMAC
- Generátor náhodných čísel
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
