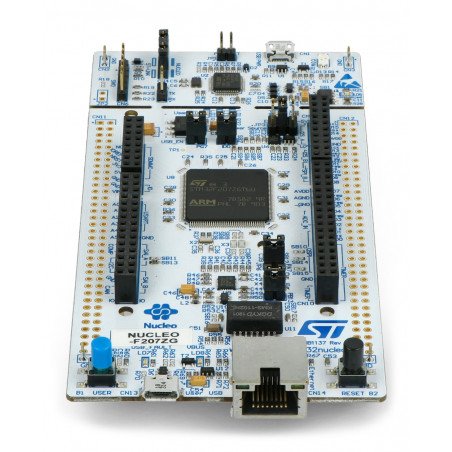

Popis produktu: STM32 NUCLEO-F207ZG - STM32F207ZGT6 ARM Cortex M3
Nucleo vám umožňuje implementovat projekty založené na účinném mikrokontroléru s 32bitovým jádrem ARM Cortex M3. Moduly jsou kompatibilní se štíty Arduino a online kompilátorovým systémem mbed.org. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.
Podrobný popis naleznete v dokumentaci a na webových stránkách výrobce .
Modul z STM32.
Specifikace
- Mikrokontrolér: STM32F207ZGT6
- Jádro: ARM Cortex M3 32-bit
- Taktovací frekvence: 120 MHz
- Flash paměť: 1 MB
- Digitálně analogový převodník (DAC): 12bitový, 2kanálový
- Paměť RAM: 128 kB
- Počet 16bitových časovačů: 12
- Počet 32bitových časovačů: 2
- Rozhraní: 2x I2C, 3x SPI, 2x I2S, 2x CAN, 4x USART, 2x UART, USB OTG
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní piny Morpho STMicroelectronics, umožňující přístup k pinům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Možnost napájení přes USB konektor
- Zásuvka RJ45
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Tři různá rozhraní pomocí konektoru microUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
