Popis produktu: STM32 NUCLEO-L152RE - Low Power STM32L152RET6 ARM Cortex M3
Nucleo vám umožňuje implementovat projekty založené na účinném mikrokontroléru s 32bitovým jádrem ARM Cortex. Moduly jsou kompatibilní se štíty Arduino a online kompilátorovým systémem mbed.org. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.

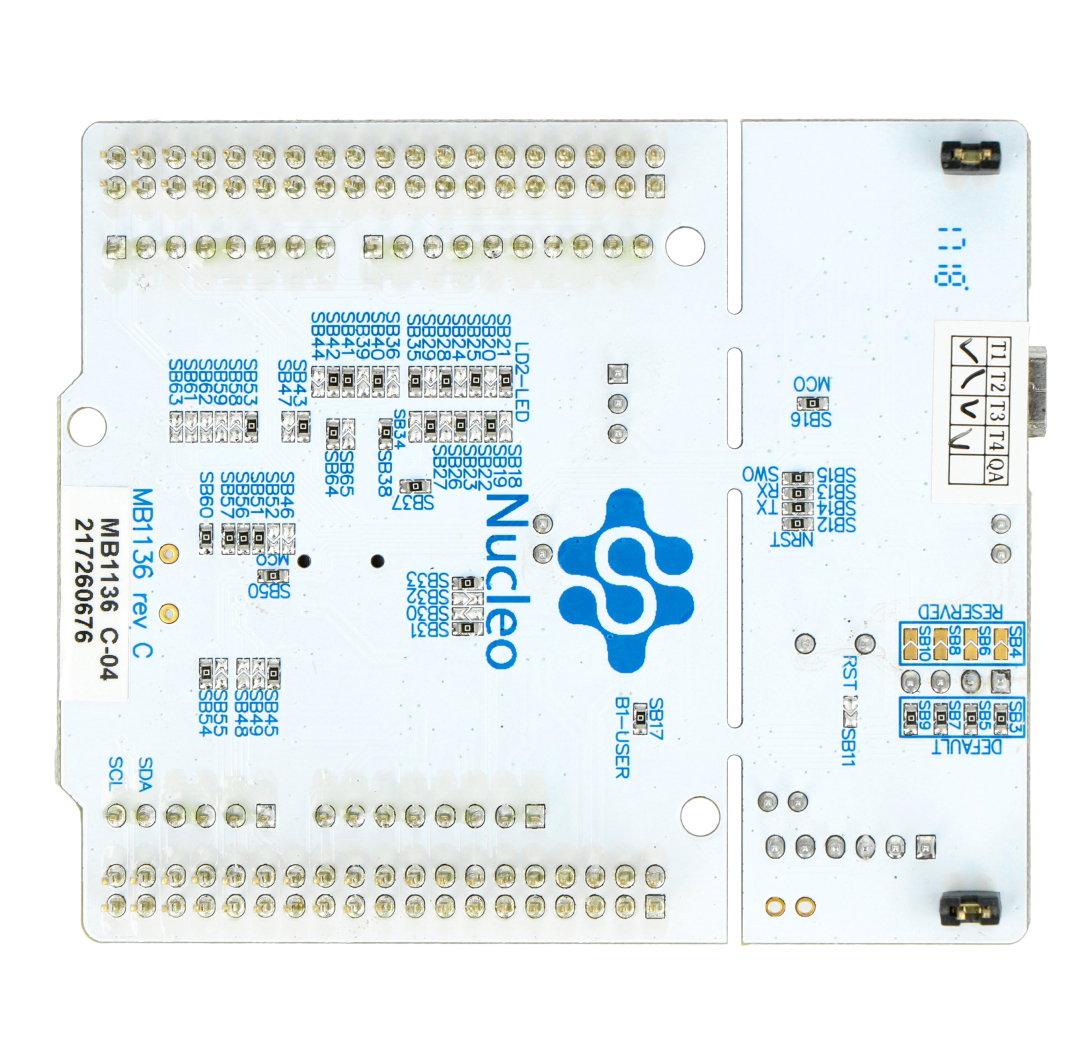

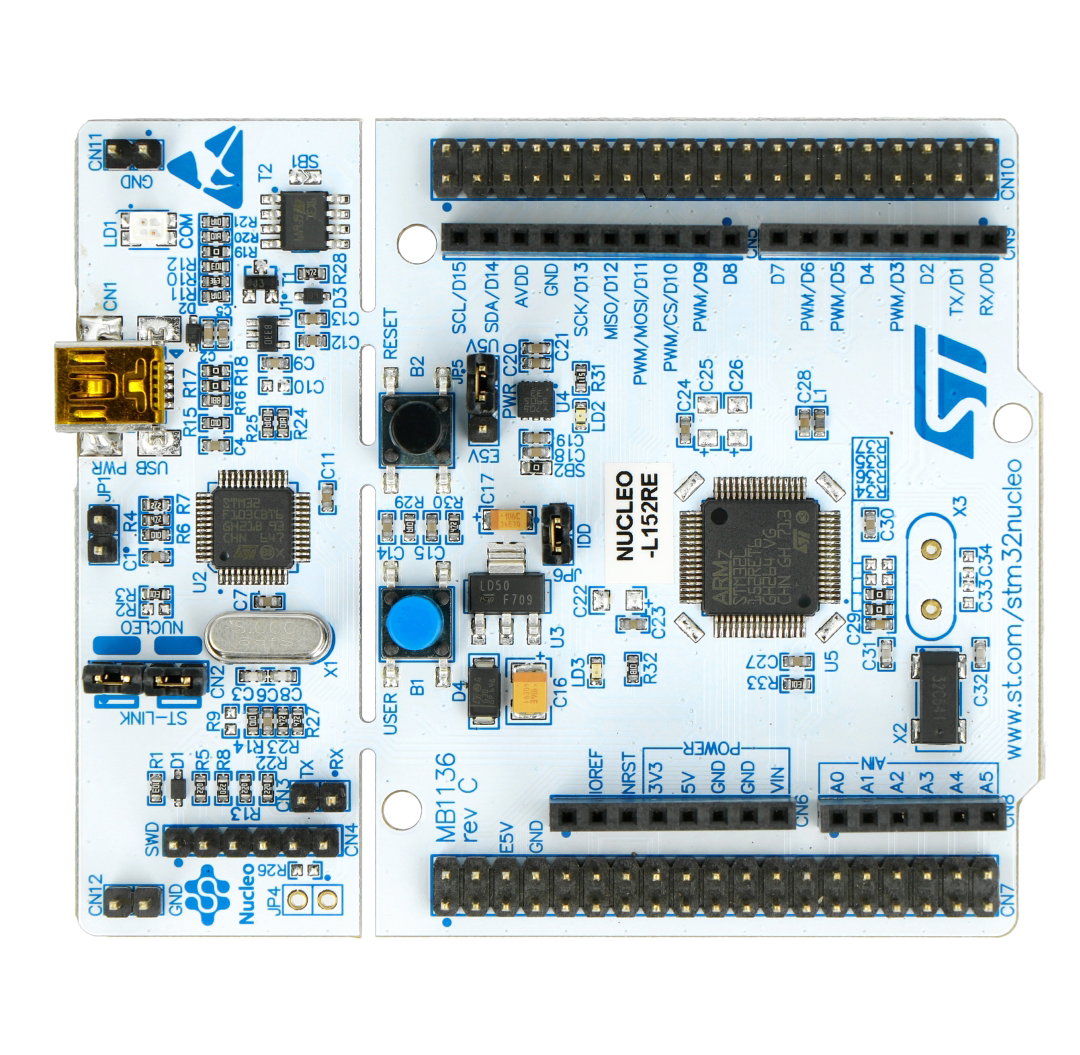

STM32 NUCLEO-L152RE.
Vyhodnocovací deska z STM32.
Podrobný popis naleznete v dokumentaci a na webových stránkách výrobce .
Specifikace hodnotící desky
- Mikrokontrolér: Ultra Low Power STM32L152RET6
- Jádro: ARM Cortex M3 32-bit
- Taktovací frekvence: 32 MHz
- Flash paměť: 512 kB
- Paměť RAM: 80 kB
- Analogově-digitální převodník (ADC): 12bitový, 40kanálový
- Digitálně analogový převodník (DAC): 12bitový, 2kanálový
- Počet časovačů: 11
- Integrovaný ovladač LCD 8x40 segmentů
- Rozhraní: 5x USART, 3x SPI 16Mbit / s, 2x I2C, SDIO, USB Full Speed
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní piny Morpho STMicroelectronics, umožňující přístup k pinům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Možnost napájení přes USB konektor
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Tři různá rozhraní prostřednictvím konektoru miniUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
