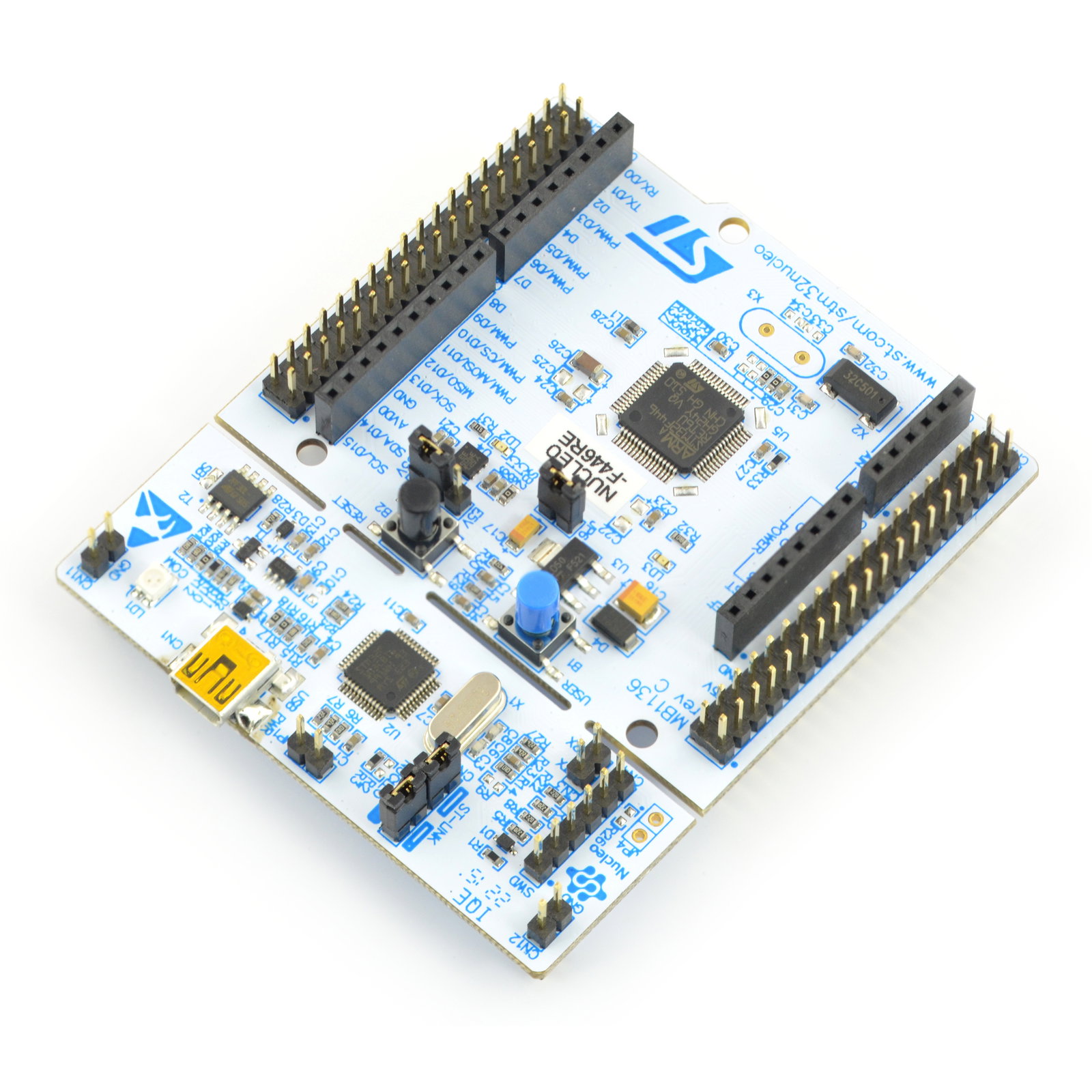

Popis produktu: STM32 NUCLEO-F446RE - STM32F446RE ARM Cortex M4
Modul s 32bitovým mikrokontrolérem s jádrem ARM Cortex M4, 180 MHz, 512 KB Flash, 128 KB SRAM. Nucleo je kompatibilní s platformou mbed, má konektory pro připojení štítů Arduino, tzv Arduino štít. Nucleo vám umožňuje implementovat projekty založené na účinném mikrokontroléru s 32bitovým jádrem ARM Cortex. Moduly jsou kompatibilní se štíty Arduino a online kompilátorovým systémem mbed.org. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.
STM3 Nucleo F446 Cortex M4 - distribuce pinů
Podrobný popis naleznete v dokumentaci a na webových stránkách výrobce .
Specifikace
- Mikrokontrolér: STM32F446RET6
- Jádro: ARM Cortex M4 32-bit
- Taktovací frekvence: 180 MHz
- Flash paměť: 512 kB
- Paměť SRAM: 128 kB
- 3x ADC: 12 bitů, 16 kanálů
- DAC: 12 bitů, 2 kanály
- Komunikační rozhraní: 4x SPI, 2x I2C, 4x USART, 2x UART, 2x CAN, USB OTG, Quad SPI, SAI, HDMI-CEC, SPDIF-Rx, rozhraní fotoaparátu
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní piny Morpho STMicroelectronics, umožňující přístup k pinům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Možnost napájení přes USB konektor
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Tři různá rozhraní prostřednictvím konektoru miniUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
