Popis produktu: STM32 NUCLEO-F103RB - STM32F103RBT6 ARM Cortex M3
Nucleo vám umožňuje implementovat projekty založené na účinném mikrokontroléru s 32bitovým jádrem ARM Cortex. Moduly jsou kompatibilní se štíty Arduino a online kompilátorovým systémem mbed.org. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.

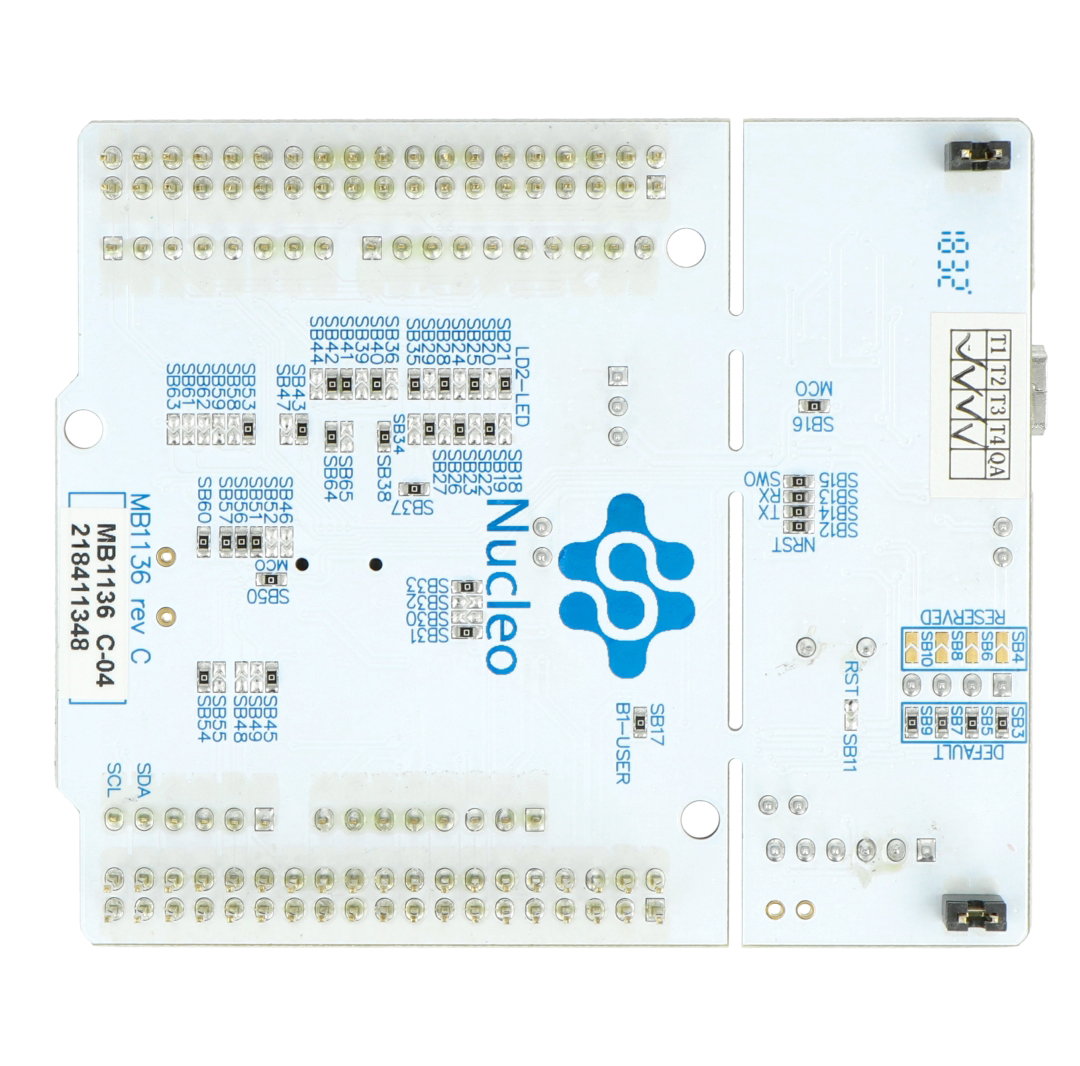

STM32 NUCLEO - pohled shora.
Specifikace prototypové desky
- Mikrokontrolér: STM32F103RBT6
- Jádro: ARM Cortex M3 32-bit
- Taktovací frekvence: 72 MHz
- Flash paměť: 128 KB
- Paměť SRAM: 20 kB
- 2 x analogově-digitální převodník: 12bitový, 16kanálový
- Počet časovačů: 7
- Rozhraní: 3x USART, 2x SPI 18Mbit / s, 2x I2C, USB Full Speed, CAN 2.0B
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní piny Morpho STMicroelectronics, umožňující přístup k pinům mikrokontroléru
- Modul je kompatibilní se systémem mbed (mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Možnost napájení přes USB konektor
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Tři různá rozhraní prostřednictvím konektoru miniUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
