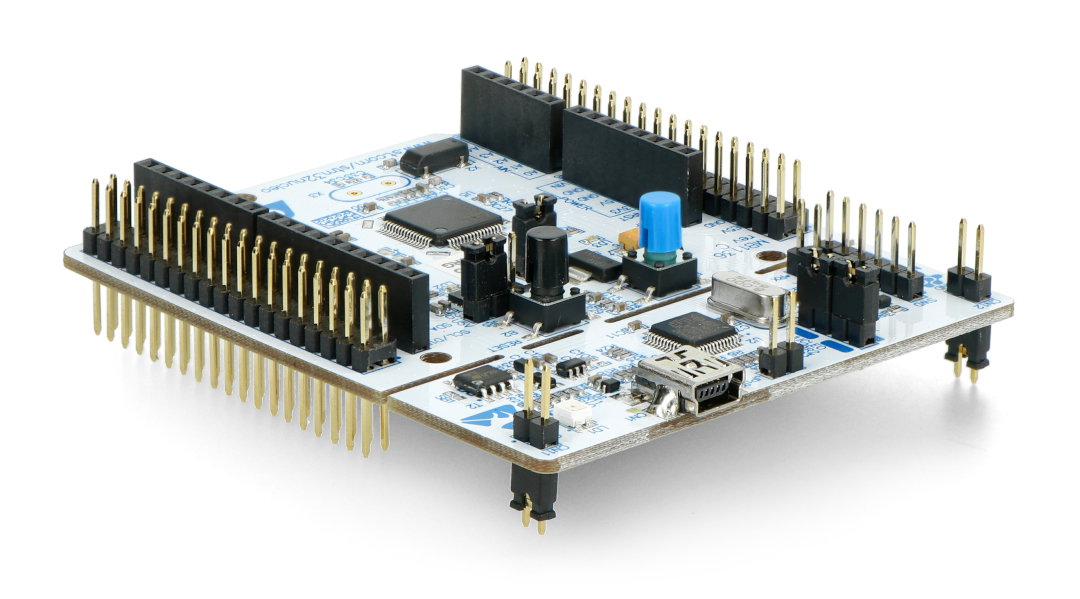

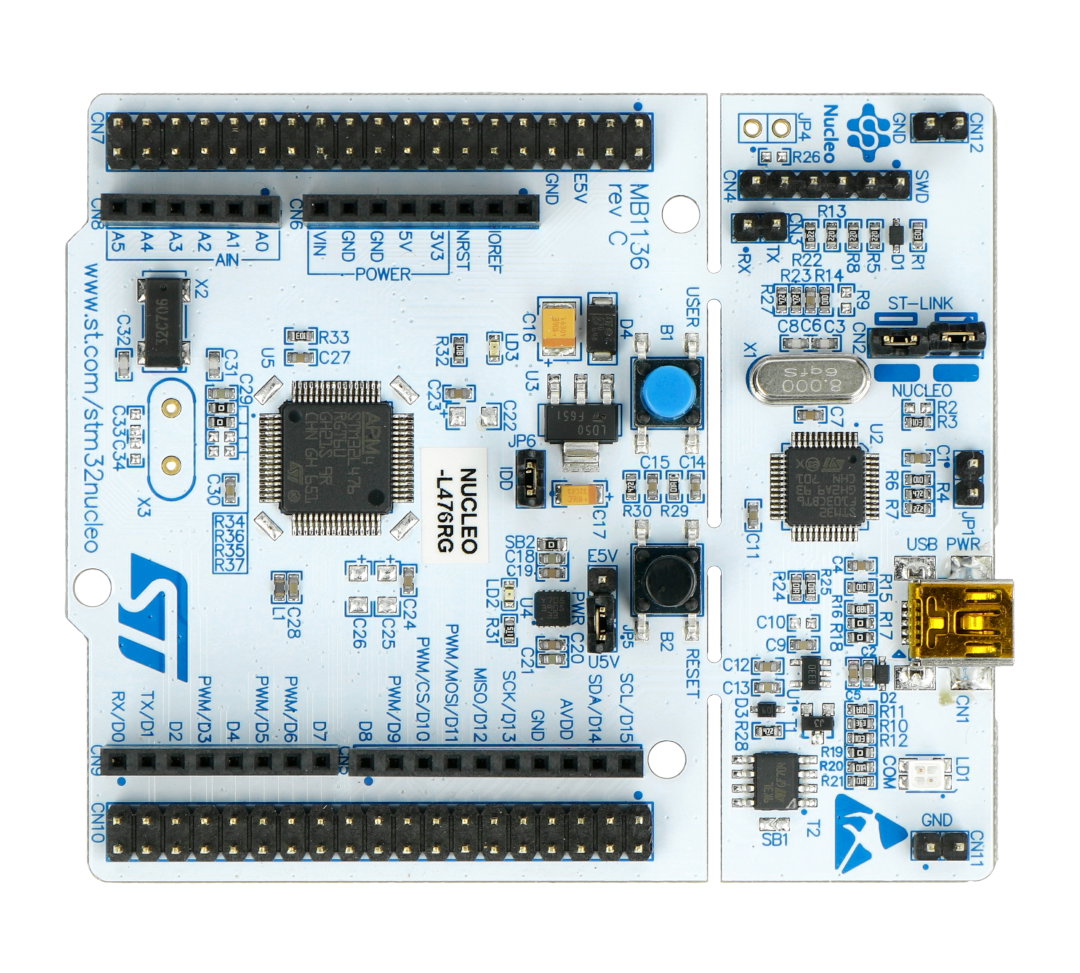

Popis produktu: STM32 NUCLEO-L476RG - s STM32L476RGT6 ARM Cortex M4 MCU
Nucleo modul s 32bitovým mikrokontrolérem STM32L476RG, vybavený jádrem ARM Cortex M4 taktovaným na 80 MHz , 1 MB Flash paměti, 128 KB SRAM pamětí . Nucleo je kompatibilní s platformou mbed, má konektory pro připojení Arduino Shield. Funguje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC. Zařízení je vybaveno debuggerem / programátorem ST-Link.
Taktovací frekvence je 80 MHz.Technické specifikace
- Mikrokontrolér: STM32L476RG
- Jádro: ARM Cortex M4 32-bit
- Taktovací frekvence: 80 MHz
- Flash paměť: 1 MB
- Paměť SRAM: 128 kB
- DMA: 14 kanálů
- Rozhraní: 1 x CAN, 3 x I2C, 3 x SPI, 1 x I2S, 5 x UART / USART, 1 x LPUART, 2 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB OTG, 1 x LCD ovladač, 24 x kapacitní dotykové vstupy, 1 x Quad SPI
- 3 x ADC: 16 bitů
- 2 x DAC: 12 bitů
- 2 x komparátory s extrémně nízkou spotřebou
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní kolíky Morpho STMicroelectronics, umožňující přístup k kolíkům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Možnost napájení přes USB konektor
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x UŽIVATEL dostupný uživateli
- Tři různá rozhraní prostřednictvím konektoru miniUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejpopulárnějšími programovacími prostředími, včetně: IAR, Keil a GCC
