Popis produktu: X-NUCLEO-NFC08A1 - NFC Tag - rozšíření pro STM32 Nucleo
X-NUCLEO-NFC08A1 Čtečka NFC tagů ve formě overlay pro moduly STM32 Nucleo . Deska byla založena na systému ST25R3916B a nakonfigurována pro podporu komunikace ISO14443A/B, ISO15693, FeilCa a AP2P. ST25R3916B spravuje kódování snímků a dekódování režimu čtení pro standardní aplikace, jako jsou NFC a HF RFID bezdotykové standardy. Podporuje komunikační protokoly ISO/IEC 14443 typu A a B, ISO/IEC 15693 a ISO/IEC 19092 jako je detekce, čtení a zápis tagů fóra NFC typu 1, 2, 3, 4 a 5. Na desce je kapacitní senzor s ultranízkou spotřebou energie při probuzení bez zapnutí čtecího pole a probuzení tradiční indukcí pro výběr měření amplitudy nebo fáze. Technologie automatického ladění antény (AAT) vám umožňuje pracovat v blízkosti kovových částí a/nebo v měnícím se prostředí.
X-NUCLEO-NFC08A1 – NFC Tag.
Rozšíření na STM32 Nucleo.Co je NFC?
NFC (Near-Field Communication) je standard pro vysokofrekvenční rádiovou komunikaci s krátkým dosahem. Umožňuje bezdrátovou výměnu dat na krátkou vzdálenost, až 20 centimetrů.
Tato technologie je jednoduchým rozšířením ISO/IEC 14443 kombinující rozhraní karet a čtečky v jednom zařízení. Tato zařízení komunikují se stávajícími zařízeními ISO / IEC 14443 (karty a čtečky) a dalšími zařízeními NFC, a jsou tak kompatibilní se stávající a již používanou infrastrukturou veřejné dopravy a plateb, jako je MIFARE. NFC cílí především na mobilní telefony.
Specifikace desky X-NUCLEO-NFC08A1
- NFC čtečka: ST25R3916B
- Šest univerzálních diod
- ISO 18092 pasivní a aktivní původce, ISO 18092 pasivní a aktivní cíl
- Emulace karet NFC-A a NFC-F
- ISO14443A a ISO14443B
- ISO15693
- FeliCa
- Až 1,7W výstup s diferenciální anténou
- Schopnost řídit dvě antény v konfiguraci s jedním koncem
- Indukční buzení
- Automatický systém ladění antény
- Transparentní a streamovací režimy pro implementaci klasických protokolů MIFARE do jiných nestandardních
- Vybaveno konektorem Arduino Uno R3
- Bezplatná komplexní knihovna firmwaru a vzorky kompatibilní s STM32Cube pro ST25R3916B
- Škálovatelné řešení pro kaskádování více karet
- Rozměry čtečky jsou 47 x 34 mm, čtyři otáčky, 13,56 MHz indukční anténa vyleptaná na DPS

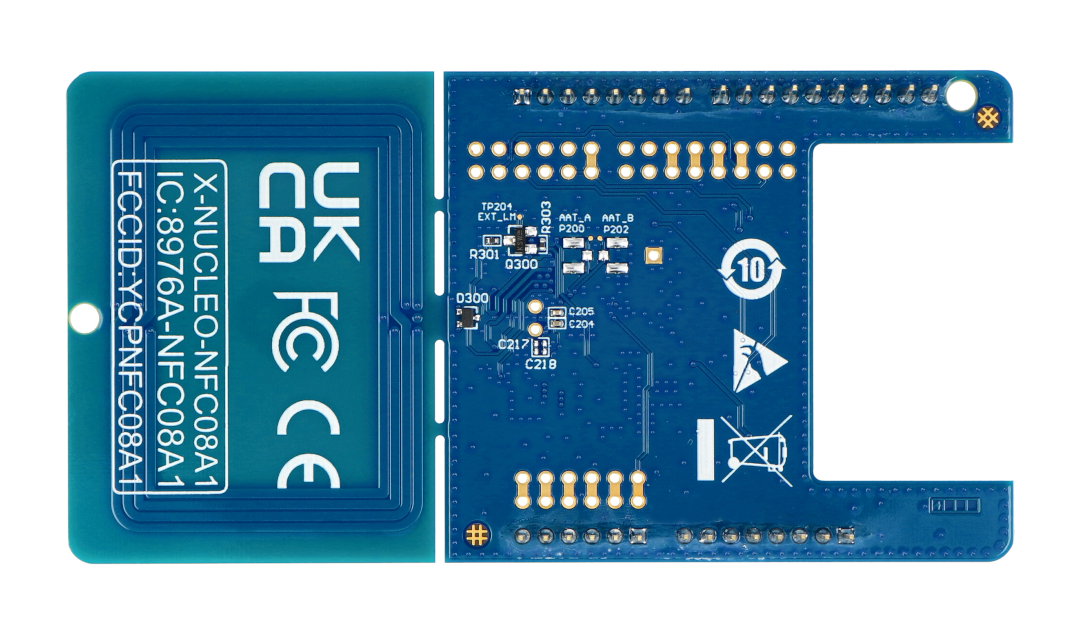

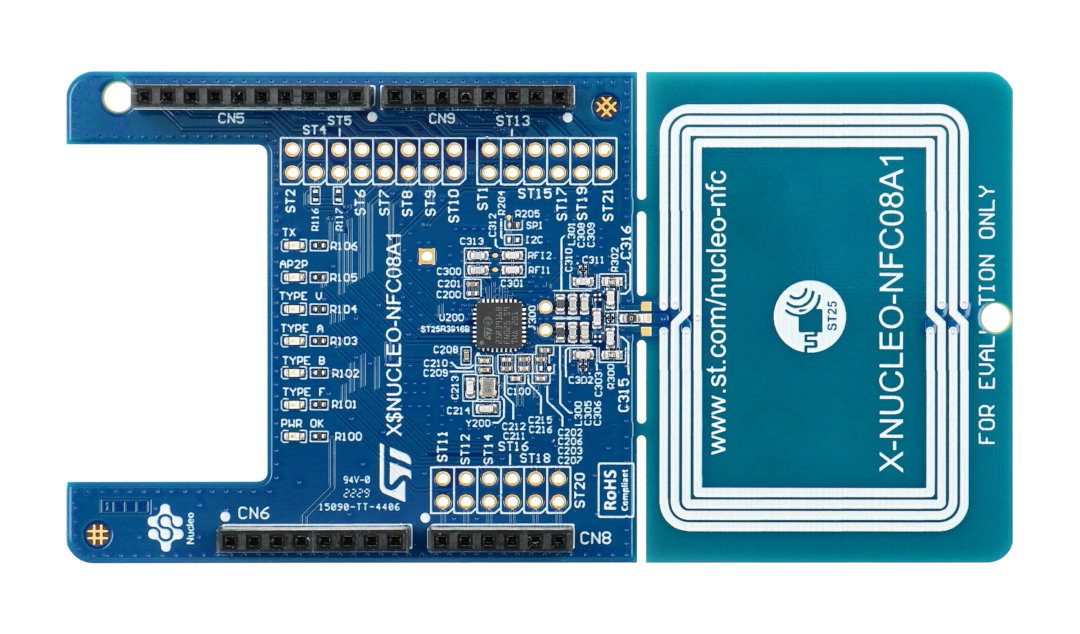

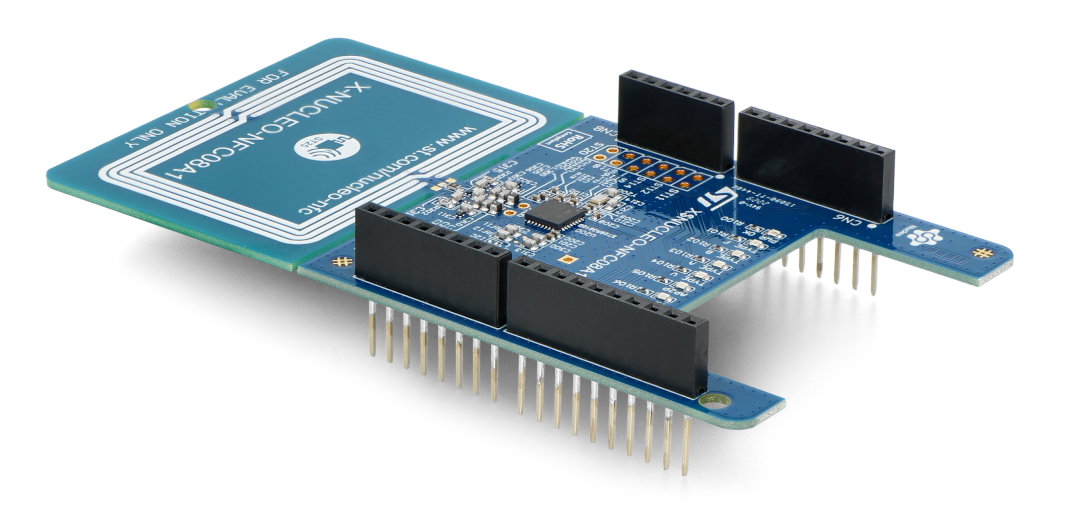

Překryvná vrstva NFC pro STM32 Nucleo.
