Popis produktu: STM32 NUCLEO-F413ZH - STM32F413ZHT6 ARM Cortex M4
Modul s 32bitovým mikrokontrolérem s jádrem ARM Cortex M4, 100 MHz, 1,5 MB Flash, 320 KB SRAM. Nucleo je kompatibilní s platformou mbed, má konektory pro připojení štítů Arduino, tzv Arduino štít.
Nucleo vám umožňuje implementovat projekty založené na účinném mikrokontroléru s 32bitovým jádrem ARM Cortex. Moduly jsou kompatibilní se štíty Arduino a online kompilátorovým systémem mbed.org. Nucleo pracuje s nejpopulárnějšími vývojovými platformami, včetně Keil, IAR a prostředí založených na kompilátoru GCC.

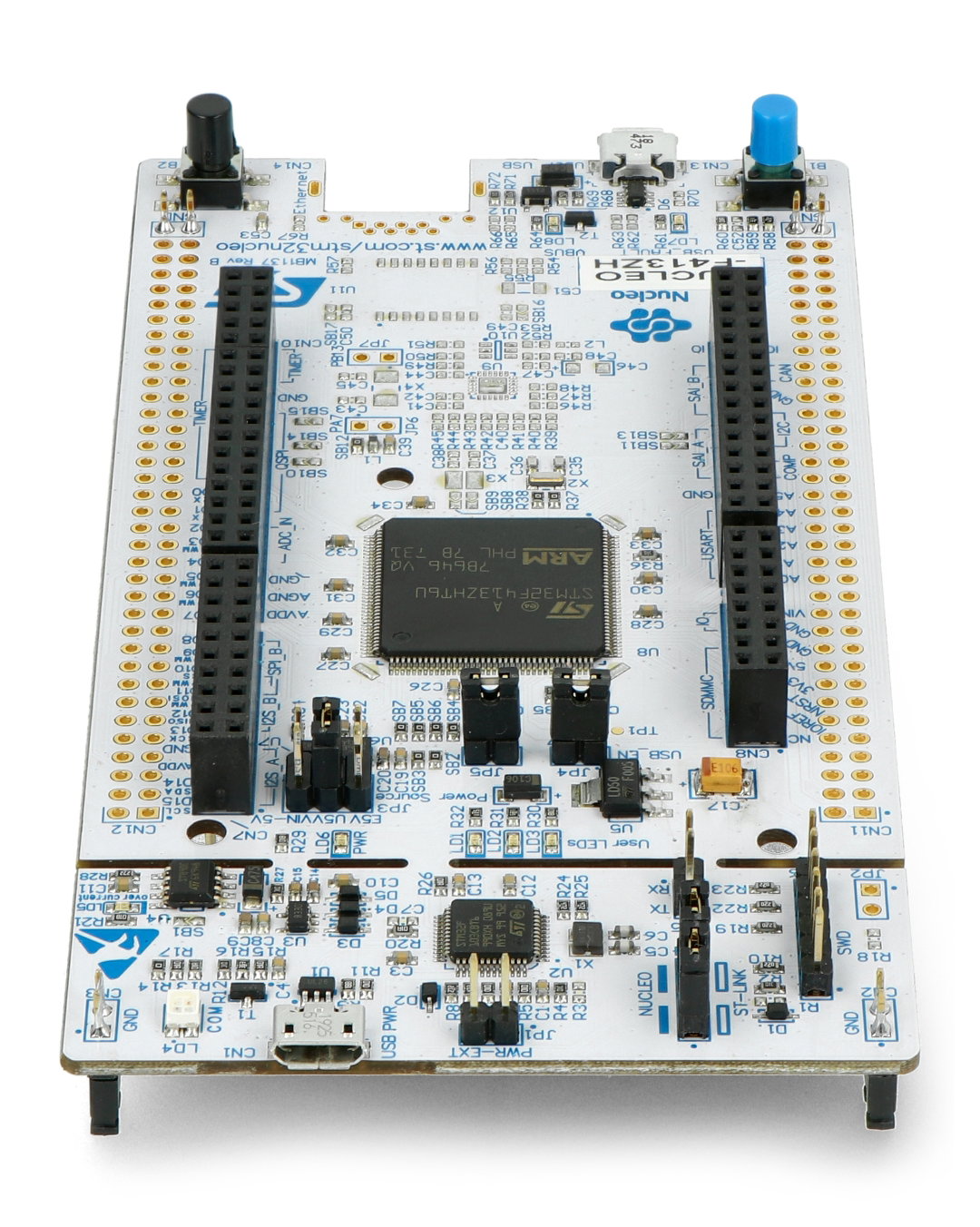

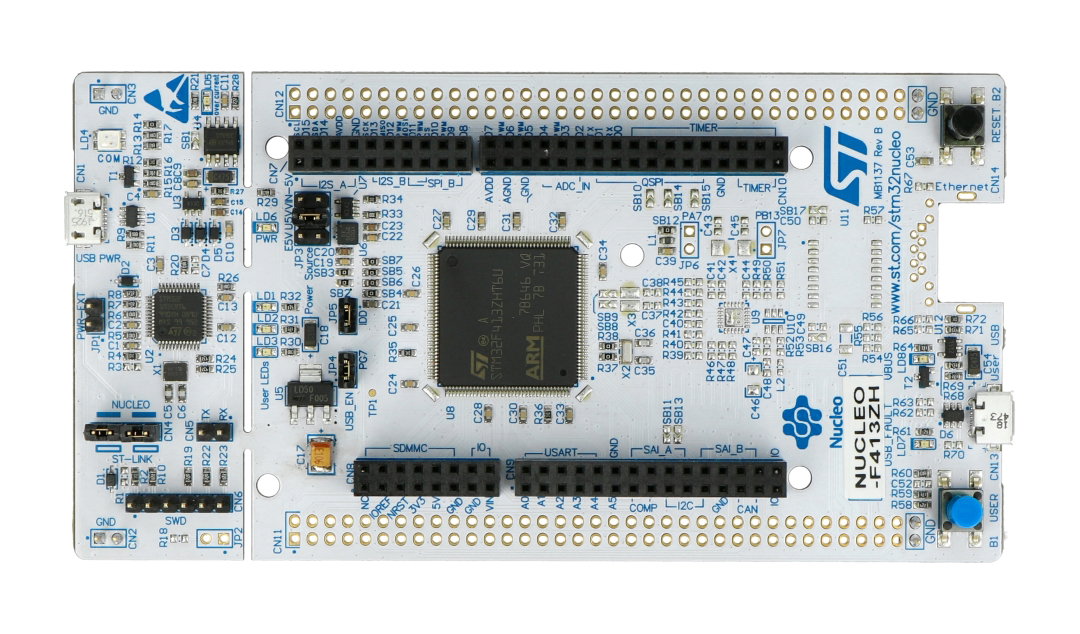

STM32 NUCLEO-F413ZH.
Modul je kompatibilní s platformou mbed.
Specifikace modulu STM32
- Mikrokontrolér: STM32F413ZHT6
- Jádro: ARM Cortex M4 32-bit
- Taktovací frekvence: 100 MHz
- Flash paměť: 1 MB
- Paměť RAM: 256 kB
- Analogově-digitální převodník (ADC): 12bitový, 16kanálový
- Počet 16bitových časovačů: 13
- Počet 32bitových časovačů: 2
- Rozhraní: 3x I2C, 5x SPI, 5x I2S, 3x CAN, 4x USART, 6x UART, USB OTG FS
- Dva typy konektorů:
- Konektory pro překrytí kompatibilní s Arduino Uno Rev3
- Standardní kolíky Morpho STMicroelectronics, umožňující přístup k kolíkům mikrokontroléru
- Modul je kompatibilní se systémem mbed ( mbed.org )
- Debugger ST-Link / V2 umístěný na desce s možností pracovat jako samostatné zařízení s výstupem SWD
- Zdroj napájení:
- Přes USB konektor
- Externí zdroj: 3,3 V a 7 až 12 V přes konektory ST Zio nebo ST morpho
- 5 V přes konektor ST morpho
- Integrované tři LED diody:
- 1 x signalizace napájecího napětí
- 1 x pro komunikaci
- 1 x k dispozici uživateli
- Dvě tlačítka:
- 1 x RESET
- 1 x k dispozici uživateli
- Podpora rozhraní Ethernet IEEE-802.3-2002
- Křemenný rezonátor: 32 768 MHz
- Tři různá rozhraní pomocí konektoru microUSB (USB re-enumeration):
- Virtuální port COM
- Hromadná paměť
- Programovací / ladicí port
- Modul je podporován nejoblíbenějšími prostředími, včetně: IAR, Keil a platforem založených na kompilátoru GCC
Podrobný popis naleznete v dokumentaci a na webových stránkách výrobce .
