Popis produktu: NFC Development Kit - STM32 ST25R3911B - Waveshare 17623
Vývojová sada NFC založená na mikrokontroléru STM32 ST25R3911B s ovladačem AT32F413RCT7 a OLED displejem , programovatelnými tlačítky a oblíbenými rozhraními . Ideální pro poznávání NFC komunikace a vytváření projektů založených na tomto způsobu komunikace. Podporuje více protokolů NFC s maximálním výstupním výkonem až 1,4 W a funkcí nízkoproudého kapacitního buzení. Bude fungovat v aplikacích vyžadujících vysoký RF výkon a nízkou spotřebu energie, jako je řízení přístupu, prodej vstupenek, průmysl, lékařský průmysl atd.
Hlavní vlastnosti vývojového kitu NFC
- Podpora více protokolů: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa.
- Diferenciální provedení antény, výstupní výkon až 1,4W, delší snímací vzdálenost.
- Vestavěný nízkopříkonový kapacitní senzor umožňuje kapacitní buzení, detekuje blízké karty bez aktivace magnetického pole čtečky.
- Ovladač AT32F413RCT7, snadno se učí a rozšiřuje, není potřeba žádný externí ovladač.
- 1,3" OLED displej.
- Vestavěná SRAM, další prostor pro interní RAM.
- Slot na microSD kartu pro ukládání dat odeslaných přes NFC.
- 4x tlačítko, 2x uživatelská stavová LED, vhodné pro ladění.
- UART ladící rozhraní, IO piny pro připojení dalších uživatelských periferií.
- Prachotěsné akrylové pouzdro.

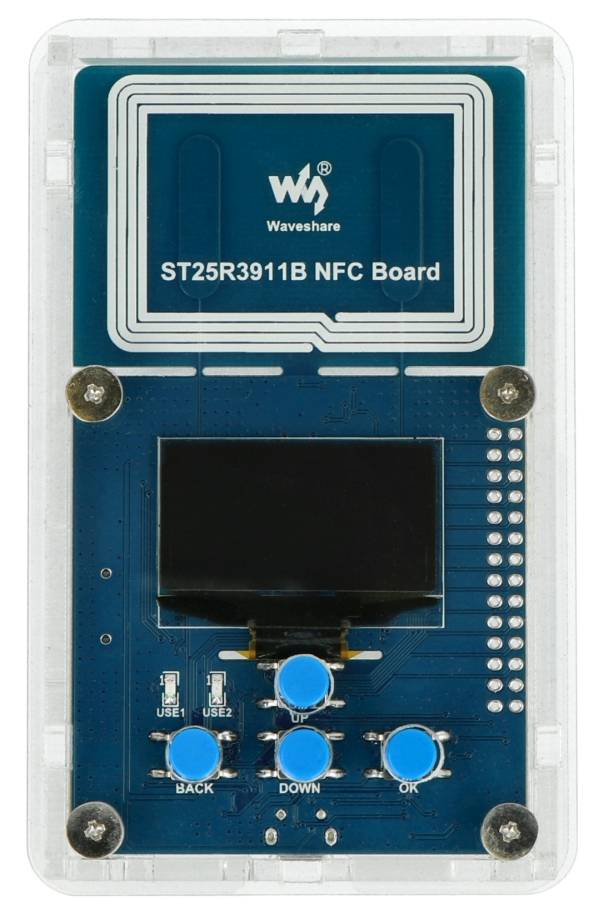

NFC vývojový kit od Waveshare.
Rozložení prvků na desce.
Rozložení prvků na desce
- AT32F413RCT7
- ST25R3911B: čip NFC
- 23LC1024: SRAM, 1 Mb
- CP2102: USB - UART převodník, pro ladění
- SPX3819: Regulátor napětí 3,3V
- 1,3" OLED displej: bílý text, 128x64px, ovladač SH1106
- 4x uživatelská tlačítka
- 2x LED
- Nepoužité piny MCU
- USB port - UART
- slot na microSD kartu
- Programovací rozhraní SWD
- NFC indukční cívka
- Konfigurační propojky UART:
RXD: standardně připojeno k RXD2, přepnuto na RXD1 přes odpor 0Ω
TXD: standardně připojeno k TXD2, přepnuto na TXD1 přes odpor 0Ω
Specifikace vývojového kitu NFC
- NFC čip: ST25R3911B
- Mikrokontrolér: AT32F413RCT7
- Jádro: ARM Cortex M4F 32-bit
- Pracovní frekvence: 200 MHz
- Provozní napětí: od 2 V do 3,6 V
- Pouzdro: LQFP64
- Paměť: 256 kB flash, 160 kB SRAM
- Rozhraní: 2x SPI, 5x USART, 2x I2C, 2x CAN, 1x USB, 1x SDIO
- AD/DA převodníky: 2x AD (12bitový, 16kanálový)
- Napájecí napětí: 5V
- Provozní napětí: 3,3V
- Provozní frekvence: 1,4W
- Komunikační rozhraní: SPI
- Podporované protokoly:
- ISO18092 (NFCIP-1) P2P povoleno
- ISO14443A, ISO14443B a FeliCa
- ISO15693
- Další vlastní protokoly (jako je MIFARE Classic)
- Rozměry: 105,5 x 66 x 17,6 mm

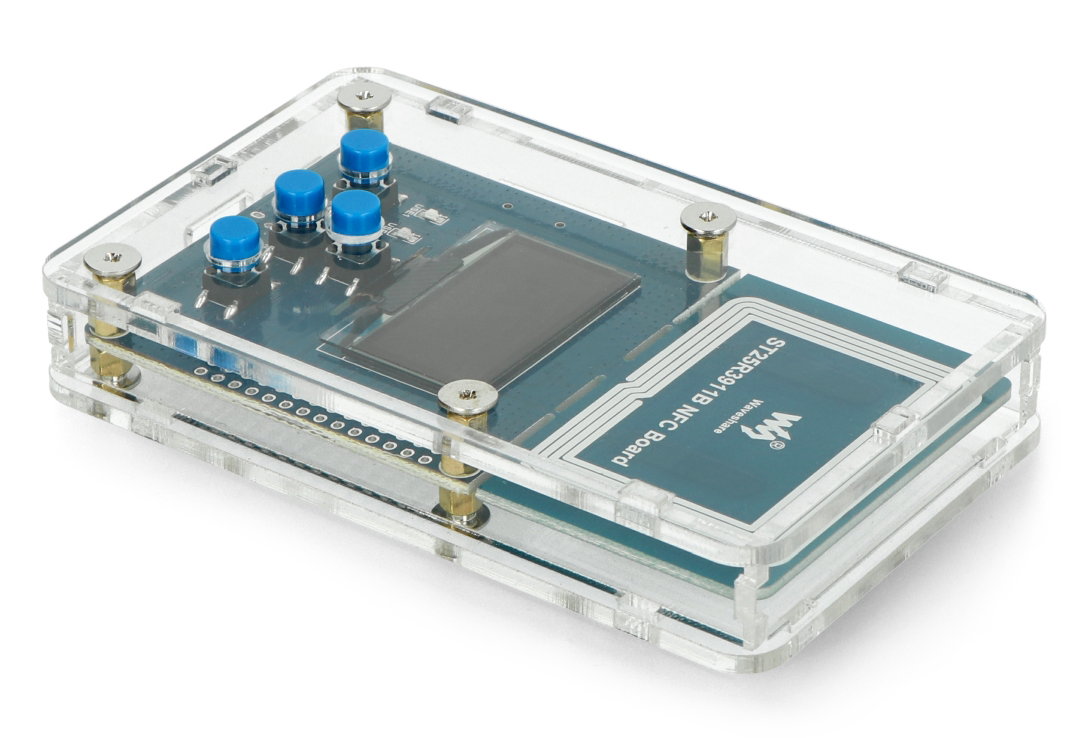

NFC vývojová sada ST25R3911 v akrylovém pouzdře. Užitečné odkazy |
