Grove - modul NFC v1.1 s anténou

Index: SEE-15265 EAN: 5903351246842

Modul je vybaven transceiverovým systémem PN532 zajišťujícím bezdrátovou komunikaci v pásmu 13,56 MHz. Komunikuje pomocí rozhraní UART (výchozí) a I2C . Sada obsahuje anténu s konektorem u.FL s dosahem 50 mm . Modul pracuje ve standardu I SO14443, typ A a B.

Grove - modul NFC v1.1 s anténou
502,00 Kč
414,88 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Seeedstudio
Compatibility: Arduino

Popis produktu: Grove - modul NFC v1.1 s anténou

Modul je vybaven transceiverovým systémem PN532 zajišťujícím bezdrátovou komunikaci v pásmu 13,56 MHz . Komunikuje pomocí rozhraní UART (výchozí) a I2C . Sada obsahuje anténu s konektorem u.FL s dosahem 50 mm . Modul pracuje v normě ISO14443 , typ A a B. Napájecí napětí je 3,3 V.

Produkt je kompatibilní s Arduino

Výrobce připravil uživatelskou příručku se vzorovým kódem.

Co je NFC?

NFC (Near Field Communications) je komunikační systém mezi zařízeními, která jsou si velmi blízká (až 20 cm). Rozhraní nevyžaduje ověření, jedná se o rozšíření RFID zaměřené především na výměnu dat v mobilních telefonech, např. Za účelem rychlé platby. Modul umí číst tzv RFID tagy , jako jsou karty a přívěsky, pracující na 13,56 MHz. Vestavěná anténa umožňuje komunikaci na vzdálenost až 10 cm, a to i přes nekovové kryty nebo kryty.

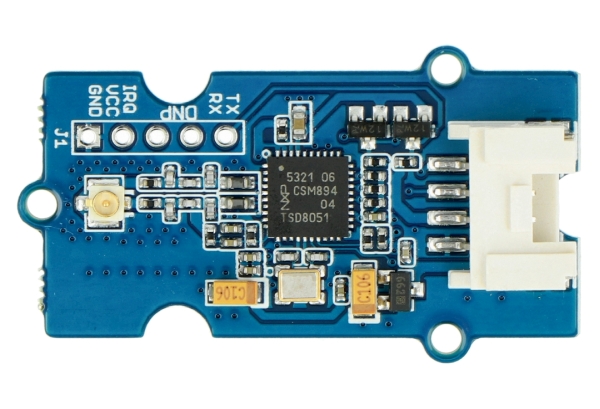

Grove NFC modul

Vývody modulu Grove - NFC v1.1 s anténou.

Připojení modulu Grove NFC v1.1 k anténě

Modul je vybaven konektorem Grove, který umožňuje jeho přímé připojení k Arduinu pomocí Grove - Base Shield v2 . Ve výchozím nastavení komunikuje prostřednictvím rozhraní UART. Chcete-li změnit rozhraní na I2C, měli byste přerušit připojení podložek a pájet kontakty, jak je znázorněno na obrázku níže.

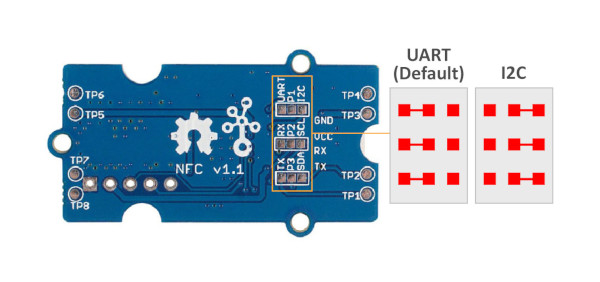

výstupy podložek na modulu Grove NFC

Výběr sběrnice se provádí pomocí propojek na zadní straně desky.

Sada obsahuje

  • NFC modul
  • Anténa
  • Grove kabel

Specifikace Grove - modul NFC v1.1 s anténou

  • Pracovní napětí: 3,3 V
  • Spotřeba energie:
    • Klidový režim: 73 mA
    • Režim zápisu / čtení: 83 mA
  • Podporovaná rozhraní:
    • UART (výchozí)
    • I2C
  • Bezdrátová komunikace v pásmu 13,56 MHz
  • Podporuje standardy ISO14443 typu A a B.
  • Podpora komunikace P2P - peer to peer
  • Rozměry: 25 x 20 mm
  • Hmotnost: 5 g

Typ modulu RFID
Šířka balení 8.9 cm
Výška balení 13.7 cm
Hloubka balení 1.2 cm
Váha balení 0.012 kg
