Popis
Modul Wi-Fi řady Grove založený na systému ESP8285 s integrovaným protokolem TCP / IP a podporou AT příkazů. Podporuje nejoblíbenější bezpečnostní funkce, jako jsou WEP, WPA / WPA2, TKIP, AES a WAPI . Může také fungovat jako přístupový bod s DHCP nebo sloužit jako připojení ke dvěma dalším sítím Wi-Fi . Má také schopnost konfigurovat MAC a IP adresy . Je napájen napětím od 3,3 V do 5,5 V. Komunikuje s mikrokontrolérem přes rozhraní UART . Sada obsahuje kabel přizpůsobený překrytí Seeedstudio Base Shield v2.0. Výrobce poskytuje na svých webových stránkách podrobný manuál se vzorovými zdrojovými kódy pro Arduino .

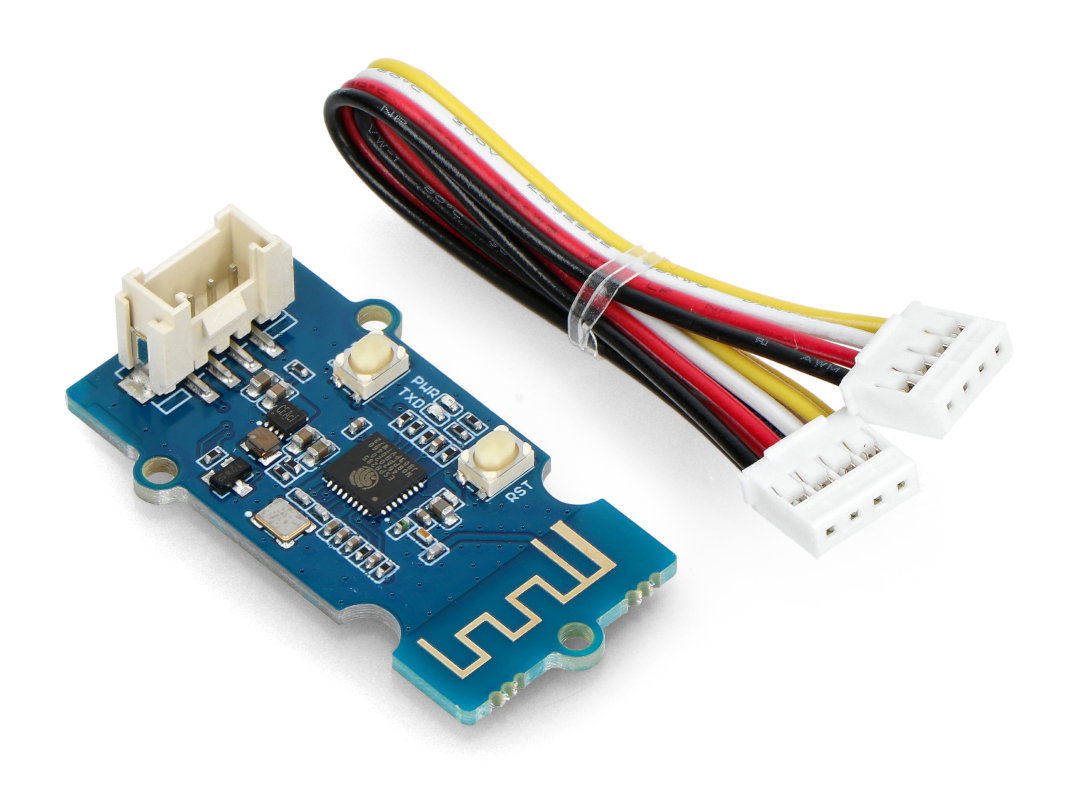

Grove ESP8285 V2 - WiFi modul UART.
|
Produkt je kompatibilní s Arduino Výrobce poskytuje uživatelskou příručku pro Arduino a knihovnu na GitHubu |
Vede
Systém má čtyři piny na speciálním konektoru řady Grove, ke kterému je připojen kabel.
| Kolík | Popis |
|---|---|
| VCC | Napájecí napětí: 3,3 V až 5,5 V. |
| GND | Hmotnost systému. |
| TX | Vysílač rozhraní UART. |
| RX | Přijímač rozhraní UART. |
|
Grove je řada modulů a senzorů kompatibilních s kryty Base Shield, které fungují s Arduino a STM32 Nucleo . |
Specifikace
- Systém Wi-Fi: ESP8285 ESP-07
- Podpora AT příkazů
- Vestavěná anténa
- Protokol: 802.11 b / g / n (2,4 GHz)
- Funkce QoS
- Rozhraní: UART
- Propustnost: 11520 bps
- Paměť: 1 MB
- Napájecí napětí: od 3,3 V do 5,5 V
- Rozměry: 40 x 20 x 7 mm
- Hmotnost: 3,4 g
