Popis produktu: STM32 NUCLEO-H503RB - STM32H503RBT6 ARM Cortex M33
STM32 Nucleo-H503RB je všestranná vývojová deska založená na mikrokontroléru STM32H503RBT6 s 32bitovým jádrem ARM Cortex M33 s pracovní frekvencí až 250 MHz . Architektura založená na ARM TrustZone umožňuje pokročilé bezpečnostní funkce, díky čemuž je Nucleo-H503RB ideálním nástrojem pro vytváření aplikací, které vyžadují vysokou úroveň ochrany dat. Deska je vybavena integrovaným debuggerem ST-LINK/V3 , který umožňuje přímé programování a ladění bez potřeby dalších nástrojů. Kompatibilita s mnoha oblíbenými vývojovými prostředími, jako jsou STM32CubeIDE, IAR Embedded Workbench, Keil MDK a mbed, vám dává svobodu při výběru návrhových nástrojů. Konektory Arduino Uno V3 a ST Morpho umožňují snadné rozšíření funkcí desky připojením externích modulů a štítů, což z ní činí flexibilní řešení pro širokou škálu aplikací.
Výrobce připravil podrobnou uživatelskou příručku , která obsahuje tipy, jak sestavit a spustit ukázkovou aplikaci.

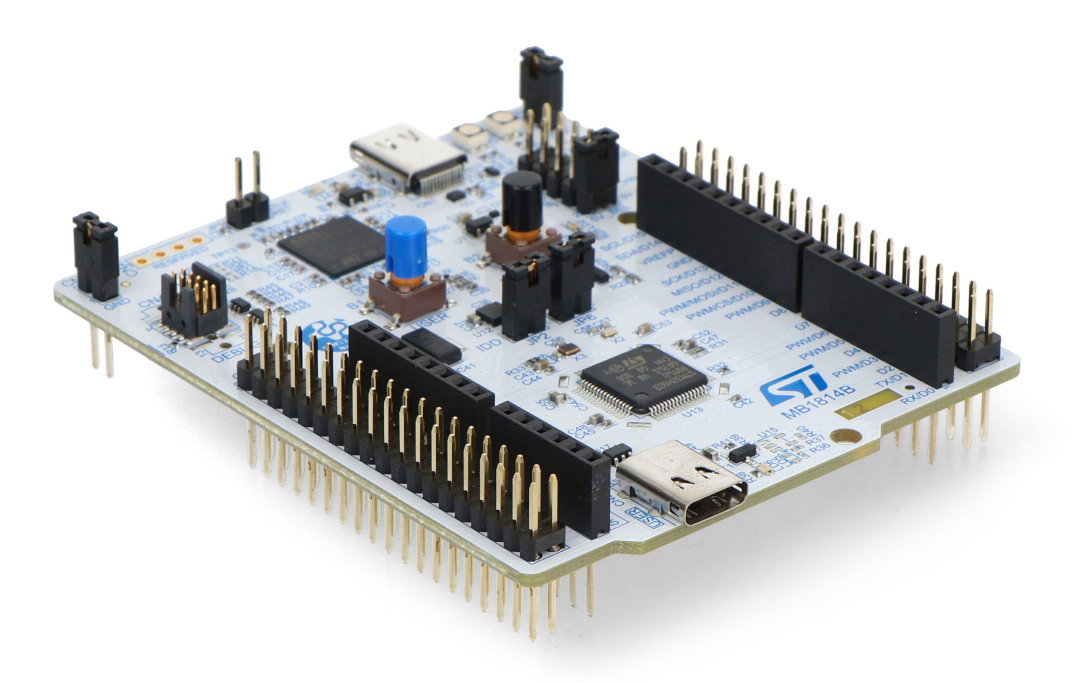

STM32 NUCLEO-H503RB - STM32H503RBT6 ARM Cortex M33.
Systémy umístěné na desce jsou v 64pinových pouzdrech.
Hlavní vlastnosti NUCLEO-H503RB
- Mikrokontrolér STM32H503RBT6 s jádrem ARM Cortex M33, maximální pracovní frekvence až 250 MHz
- Integrovaný debugger/programátor ST-LINK/V3 na desce, což eliminuje potřebu externího programátoru
- Kompatibilita s vývojovými prostředími jako STM32CubeIDE, IAR, Keil, Arm Mbed
- Podpora pro Arduino Uno V3 a ST morpho konektory , což umožňuje rozšířit funkčnost pomocí štítů
- Rozsáhlá komunikační rozhraní: USB, UART, I2C, SPI, GPIO
- Možnost napájení přes USB nebo externí zdroj (3,3V nebo 5V)
- Podpora pokročilých bezpečnostních funkcí s ARM TrustZone
- Rozsáhlá softwarová knihovna a podpora nástrojů STM32Cube
Modulové aplikace
- Prototypování systémů IoT: deska je ideální pro testování aplikací IoT díky vysokému výkonu a energetické účinnosti mikrokontroléru
- Průmyslová automatizace a robotika: STM32 Nucleo-H503RB lze použít k vytvoření řídicích jednotek, monitorovacích zařízení a systémů automatizace průmyslových procesů
- Vestavěné systémy: Platforma vám umožňuje snadno testovat vestavěné aplikace v různých prostředích
- Multimediální aplikace a zpracování signálu: vysoký výkon mikrokontroléru Cortex M33 a bohatá sada komunikačních rozhraní činí z desky vynikající volbu pro aplikace vyžadující zpracování signálu
- Zabezpečení dat a komunikace: díky architektuře ARM TrustZone můžete vytvářet aplikace, které vyžadují pokročilé bezpečnostní funkce, což je klíčové v odvětvích jako finance, zdravotnictví a energetika

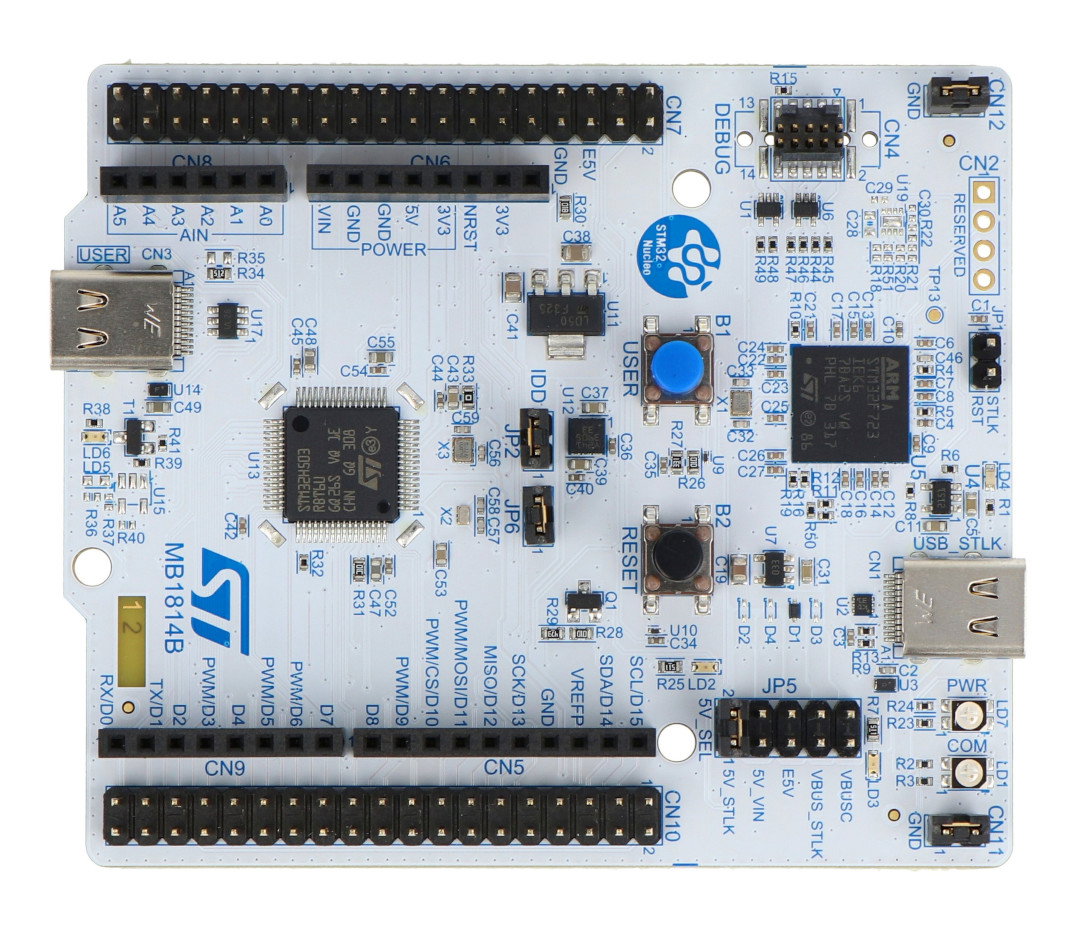

Deska má vestavěný programátor a debugger.

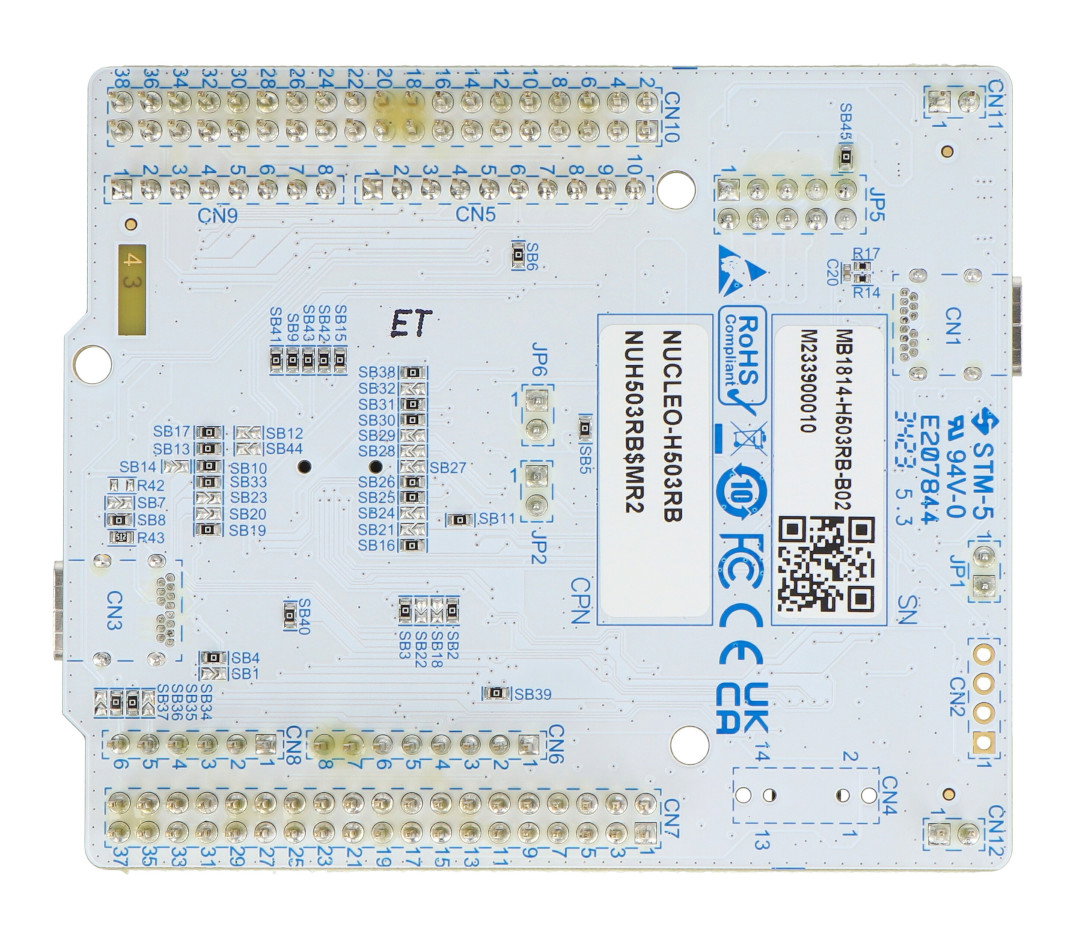

Deska má dva typy konektorů – kompatibilní s Arduino Uno a ST Morpho.
Technické specifikace NUCLEO-H503RB
- Mikrokontrolér: STM32H503RBT6
- Jádro: ARM Cortex M33
- Takt: až 250 MHz
- Flash paměť: 128 kB
- RAM: 32 kB
- DMA: 2 ovladače
- Komunikační rozhraní: 49x GPIO, 5x Wake-up pin, 2x Tamper pin, 2x I2C, 2x I3C, 3x SPI / 3x I2S, 3x USART, 1x LPUART, 1x USB 2.0 FS, 1x CAN (FDCAN)
- Časovače: 1x 32-bit (4 kanály), 2x 16-bit (4 kanály), 2x 16-bit Basic, 1x RTC, 1x SysTick, 2x Watchdog
- Analogová rozhraní: 1x ADC 12-bit, 1x DAC 12-bit, analogový komparátor, operační zesilovač
- Dva typy konektorů:
- Konektory pro štíty kompatibilní s Arduino Uno V3
- Standardní ST Morpho piny, umožňující přístup ke všem pinům mikrokontroléru
- Modul kompatibilní se systémem mbed
- Vestavěný debugger/programátor ST-LINK/V3EC
- Možnost napájení přes USB nebo z externího zdroje 5V / 3,3V
- LED: 1x uživatelská LED, 1x komunikační LED, 1x LED napájecího napětí
- Tlačítka: reset, uživatel
- Podporovaný software: STM32CubeIDE, IAR Embedded Workbench, MDK-ARM
