Popis produktu: X-NUCLEO-NFC07A1 - NFC/RFID tag - rozšíření na STM32 Nucleo
NUCLEO-NFC07A1 od STMicroelectronics je štít pro moduly STM32 z řady Nucleo. Deska je založena na dynamickém systému NFC tagů - ST25DV64KC, s 64 kB paměti EEPROM. Umožňuje komunikaci s mikrokontrolérem přes rozhraní I2C, přes konektor kompatibilní s Arduino UNO R3. Díky konektoru na horní straně desky je možné použít více modulů. Systém je založen na normě ISO/IEC 15693 a jedná se o značku NFC typu 5. Maximální rychlost přenosu dat je 53 kb/s. Může být napájen modulem Nucleo nebo externím elektromagnetickým polem po přiblížení čtečky. V DPS má integrovanou anténu o průměru 54 mm.
Výrobce poskytuje knihovny a ukázkový software kompatibilní s prostředím STM32Cube.

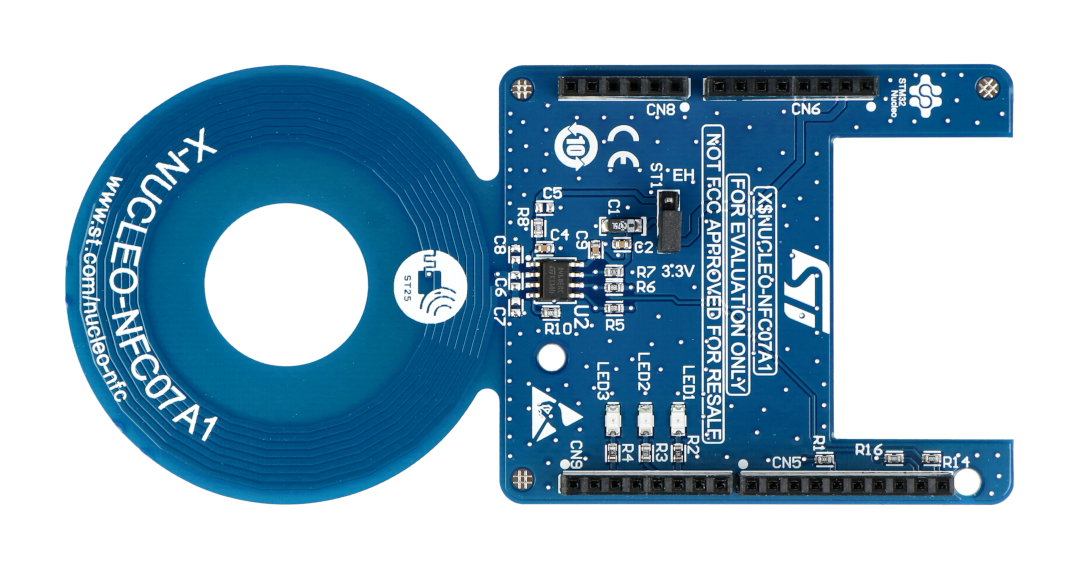

X-NUCLEO-NFC07A1 - NFC/RFID tag - rozšíření na STM32 Nucleo

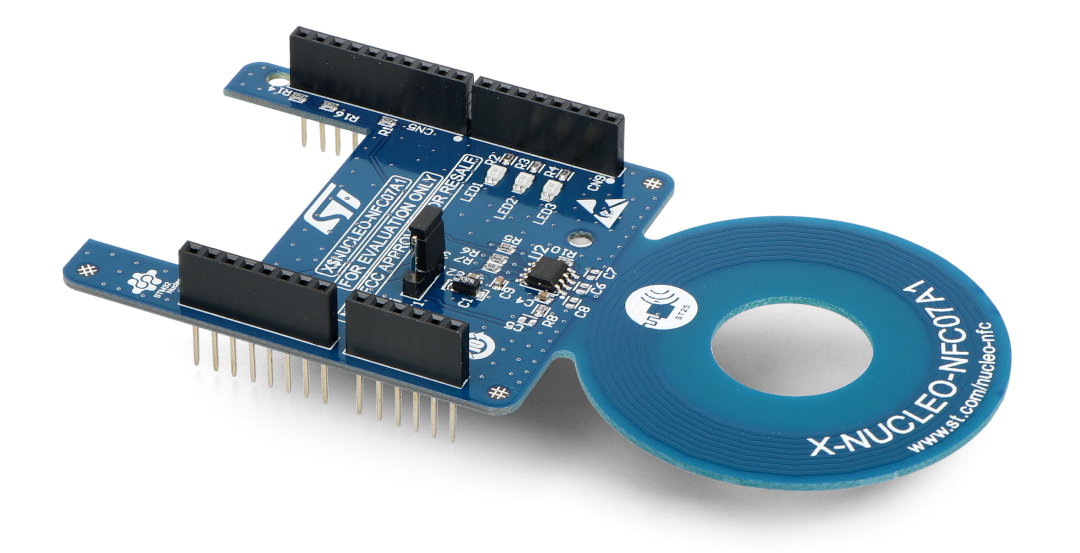

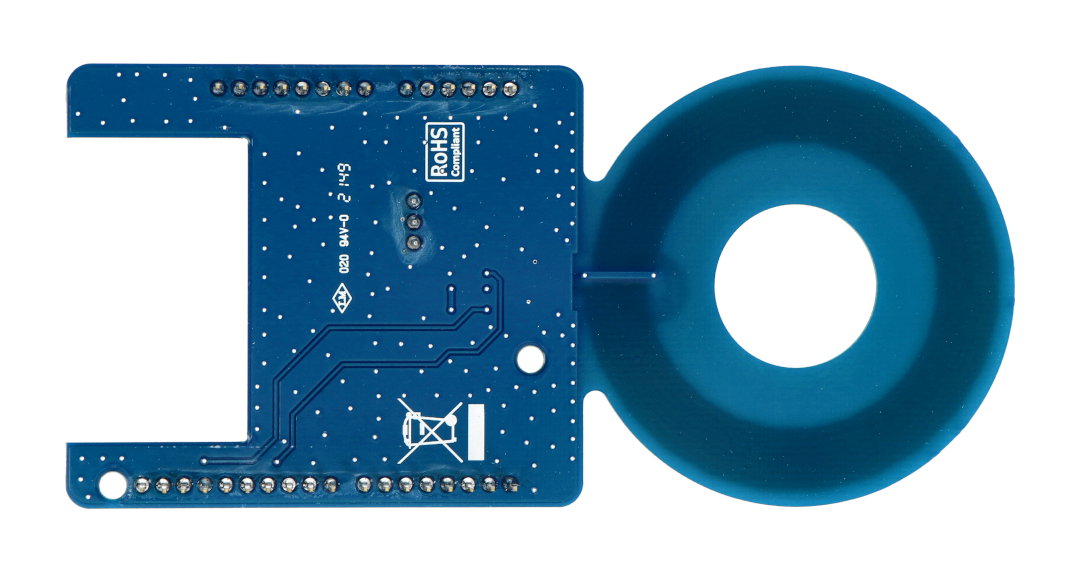

Modul má anténu integrovanou v desce.
Jak funguje NFC tag?
NFC (Near-field communication) je standard bezdrátové komunikace s krátkým dosahem (až 20 cm) využívající vysoké frekvence (13,56 MHz ± 7 kHz). Tato technologie byla popularizována především v podobě bezkontaktních plateb nebo přístupových karet. Jde o rozšíření standardu bezkontaktních karet - ISO/IEC 14443 .
NFC tag je malé zařízení, často ve formě karty, klíčenky nebo nálepky. Má anténu a malý integrovaný obvod, který ukládá dříve naprogramované informace. Po přiblížení ke čtečce se napájí a začne vysílat data. Možnost přeprogramování systému (např. ST25DV64KC) umožňuje opakované použití jednoho tagu pro mnoho aplikací.
Specifikace modulu X-NUCLEO
- Typ komunikace: NFC typ 5 tag
- Účel použití: Moduly STM32 z řady Nucleo
- Vestavěný čip: ST25DV64KC
- Podporovaná norma: ISO/IEC 15693
- Rychlost čtení až 53 kbit/s
- Paměť EEPROM: 64 kB
- Ochrana paměti proti čtení a zápisu
- Výstup přerušení: GPO
- Napájení: přes NFC čtečku nebo goldpin konektor
- Komunikační rozhraní: I2C
- Možnost změny I2C adresy
- Konektor: goldpin, rozteč 2,54 mm, kompatibilní s Arduino UNO R3
- Anténa: vestavěná deska plošných spojů, průměr 54 mm
- LED: 3 pro všeobecné použití
- Možnost použití více překryvů současně
