Popis produktu: 3D skener - Creality Sermoon P1
Creality Sermoon P1 je pokročilý přenosný 3D skener typu „ vše v jednom“, který kombinuje modrý laser a strukturované světlo v blízkém infračerveném záření s výkonným integrovaným zpracováním. Jeho 22 křížových laserových linií, 7 paralelních laserových linií a 1 jednoduchá laserová linie umožňuje skenování velkých povrchů, jemných detailů, mezer a hlubokých otvorů, zatímco režim NIR je vhodný pro větší objekty a skenování bez značek . Přesnost skenování dosahuje 0,02 mm a objemová přesnost je 0,02 mm + 0,06 mm/m . Sermoon P1 zvládne objekty od 5 x 5 x 5 mm do 4000 x 4000 x 4000 mm a může fungovat samostatně, bezdrátově nebo kabelově s počítačem. 6palcová dotyková obrazovka , procesor Qualcomm, 24 GB RAM, 256 GB úložiště UFS 4.0, WiFi 7 a dvě vyměnitelné baterie s kapacitou 3300 mAh vytvářejí mobilní stanici pro skenování, zpracování a export 3D modelů . Zařízení také podporuje zachycení barevných textur a skenování černých a kovových povrchů bez použití matovacího spreje.

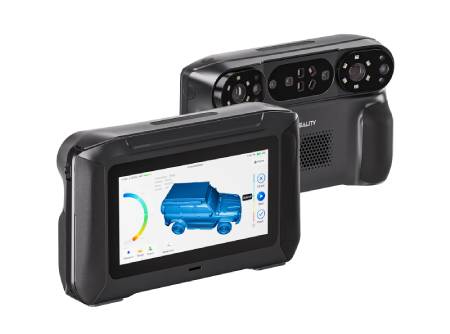

3D skener - Creality Sermoon P1.

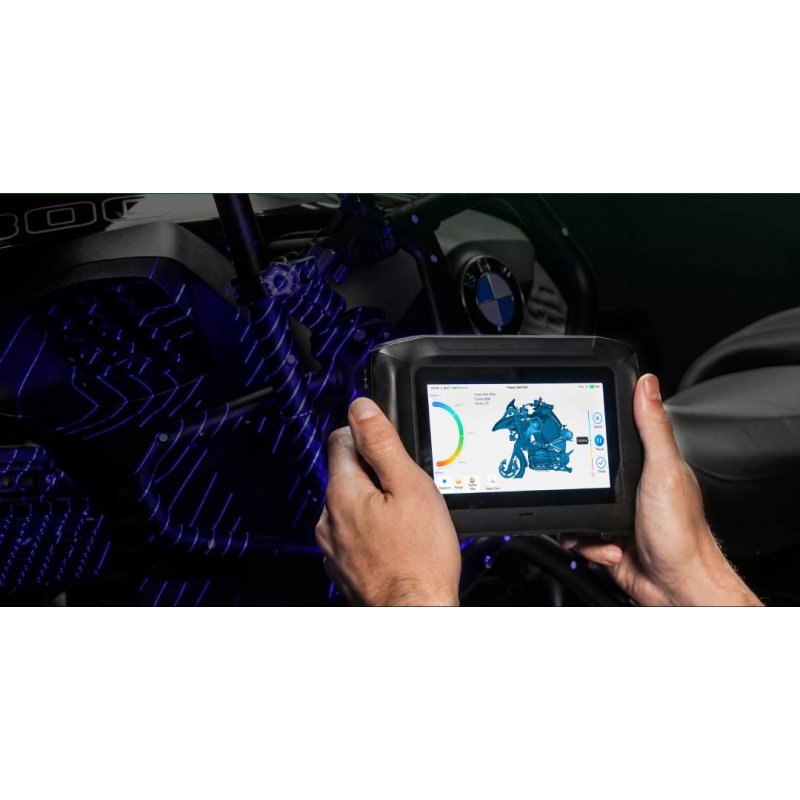

Skener nabízí kombinaci 22 křížových, 7 rovnoběžných a 1 jednoduché modré laserové linie s duálním strukturovaným světelným zdrojem NIR VCSEL.
Hybridní 3D skenovací technologie - laserové a NIR strukturované světlo

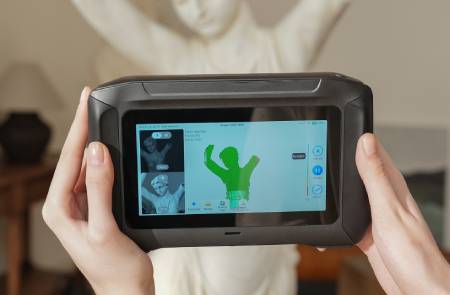

Creality Sermoon P1 využívá několik metod snímání geometrie, což umožňuje jednomu skeneru zpracovávat objekty různých velikostí a tvarů. 22 modrých laserových linií ve tvaru kříže se používá k rychlému sběru dat z větších povrchů, zatímco 7 paralelních laserových linií umožňuje zaostření na malé detaily a složitou geometrii. Samostatná laserová linie je navržena pro skenování hlubokých děr, úzkých štěrbin a prohlubní, které lze obtížně zachytit standardními víceřádkovými metodami. Systém je doplněn strukturovaným světlem NIR VCSEL , které je určeno pro rychlé skenování středně velkých až velkých objektů, soch a lidských postav a dalších aplikací.
Vysoká přesnost skenování a široký rozsah velikostí objektů
V technických aplikacích je důležitý nejen vzhled vygenerovaného 3D modelu, ale také jeho rozměrová konzistence s fyzickým objektem. V režimech modrého laseru dosahuje Sermoon P1 přesnosti až 0,02 mm a objemové přesnosti 0,02 mm + 0,06 mm/m , což ho činí vhodným pro reverzní inženýrství, rozměrovou kontrolu a navrhování dílů, které odpovídají stávajícím konstrukcím. 3D rozlišení v laserovém režimu se pohybuje od 0,05 mm do 2 mm , což umožňuje přizpůsobit detaily dat velikosti skenovaného prvku. Systém modrého laseru umožňuje začít pracovat s objekty o rozměrech již od 5 x 5 x 5 mm , zatímco maximální podporovaná velikost skenování dosahuje 4000 x 4000 x 4000 mm . Kombinace přesného laserového skenování se širokým zorným polem režimu NIR umožňuje používat jedno zařízení jak pro malé technické díly, tak pro mnohem větší konstrukce.

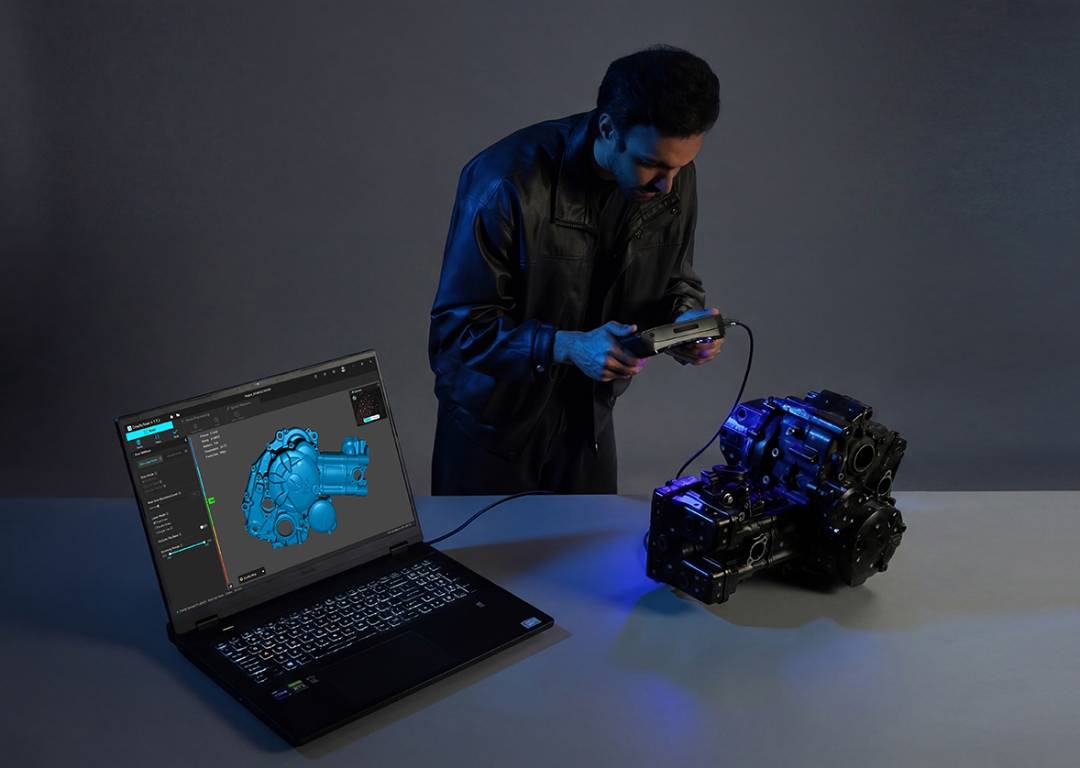

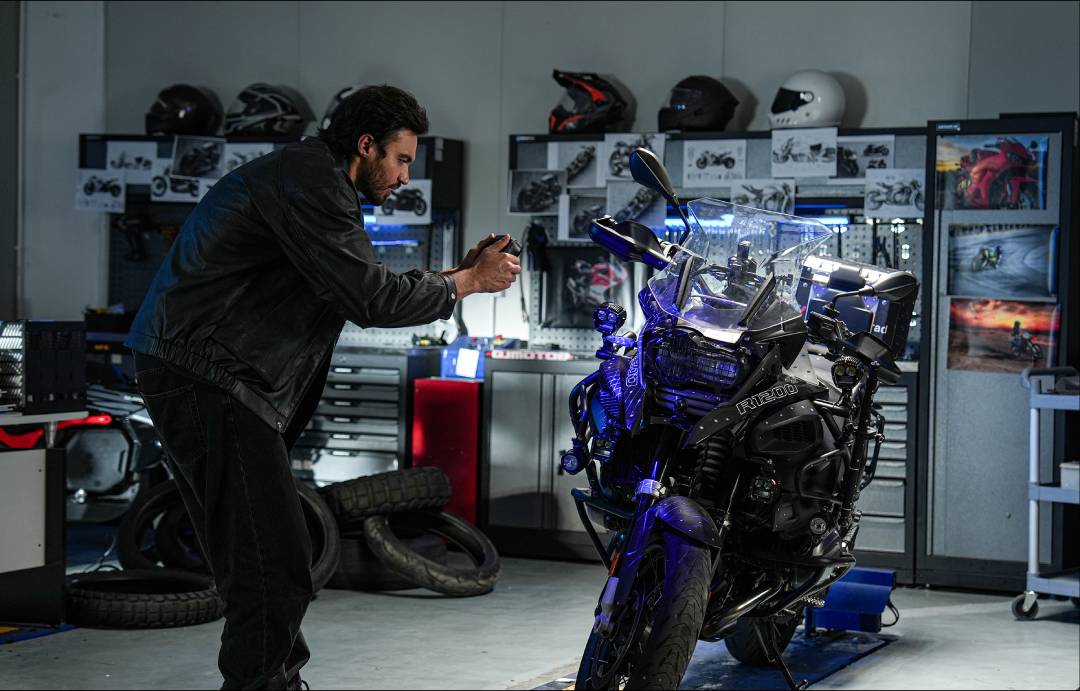

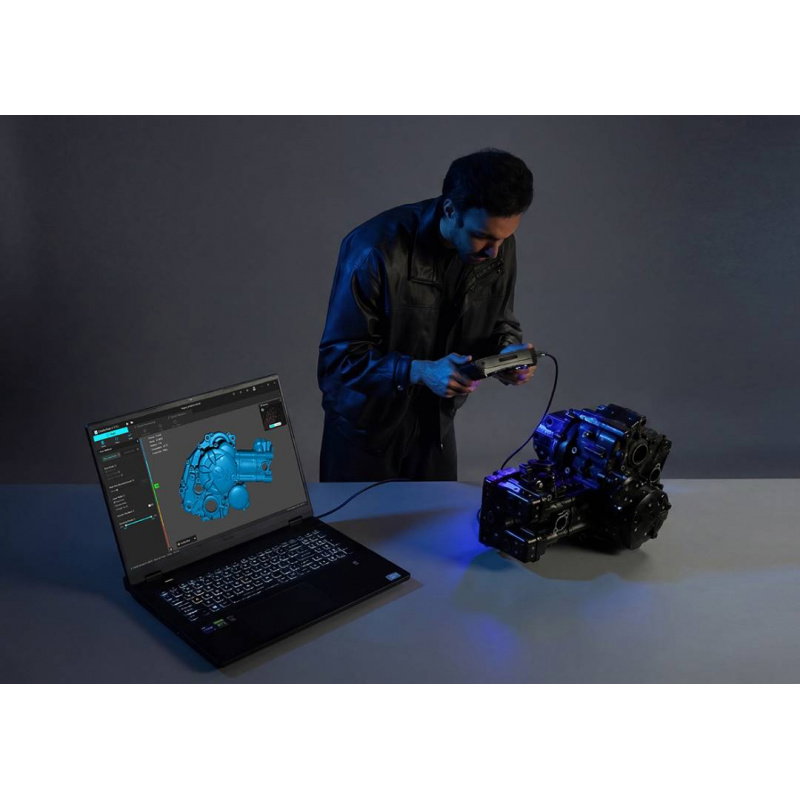

Skener může fungovat samostatně, bezdrátově se připojit k počítači nebo použít stabilní kabelové připojení USB, když potřebuje maximální výkon.

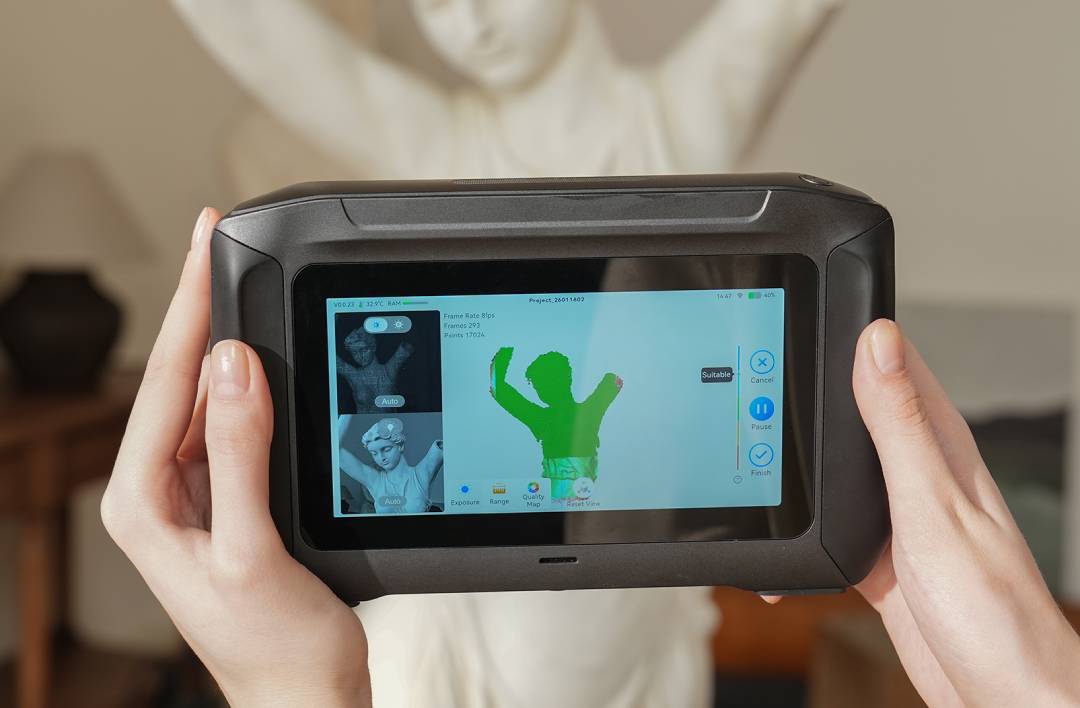

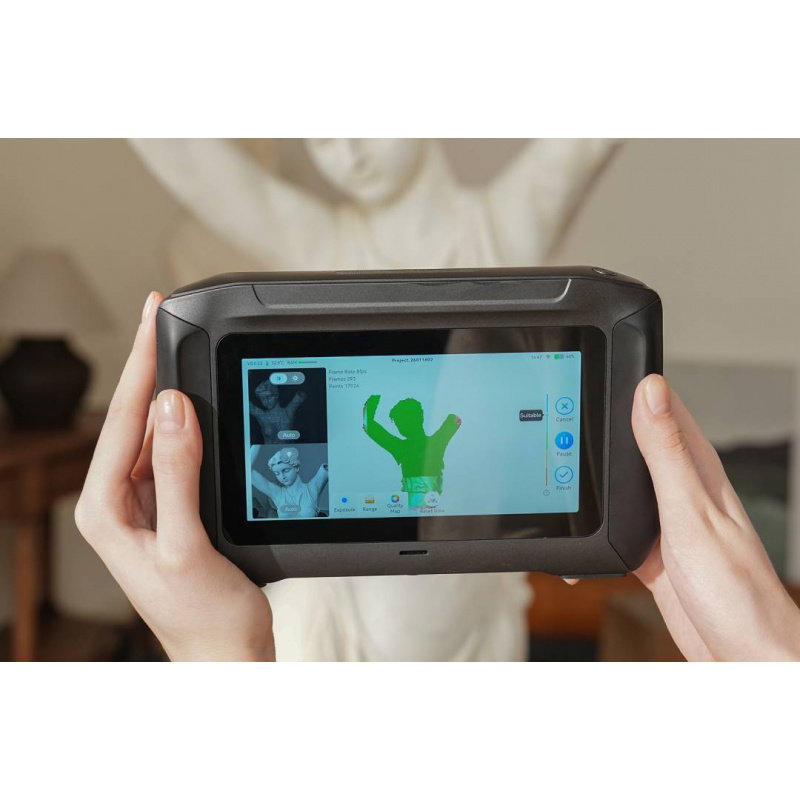

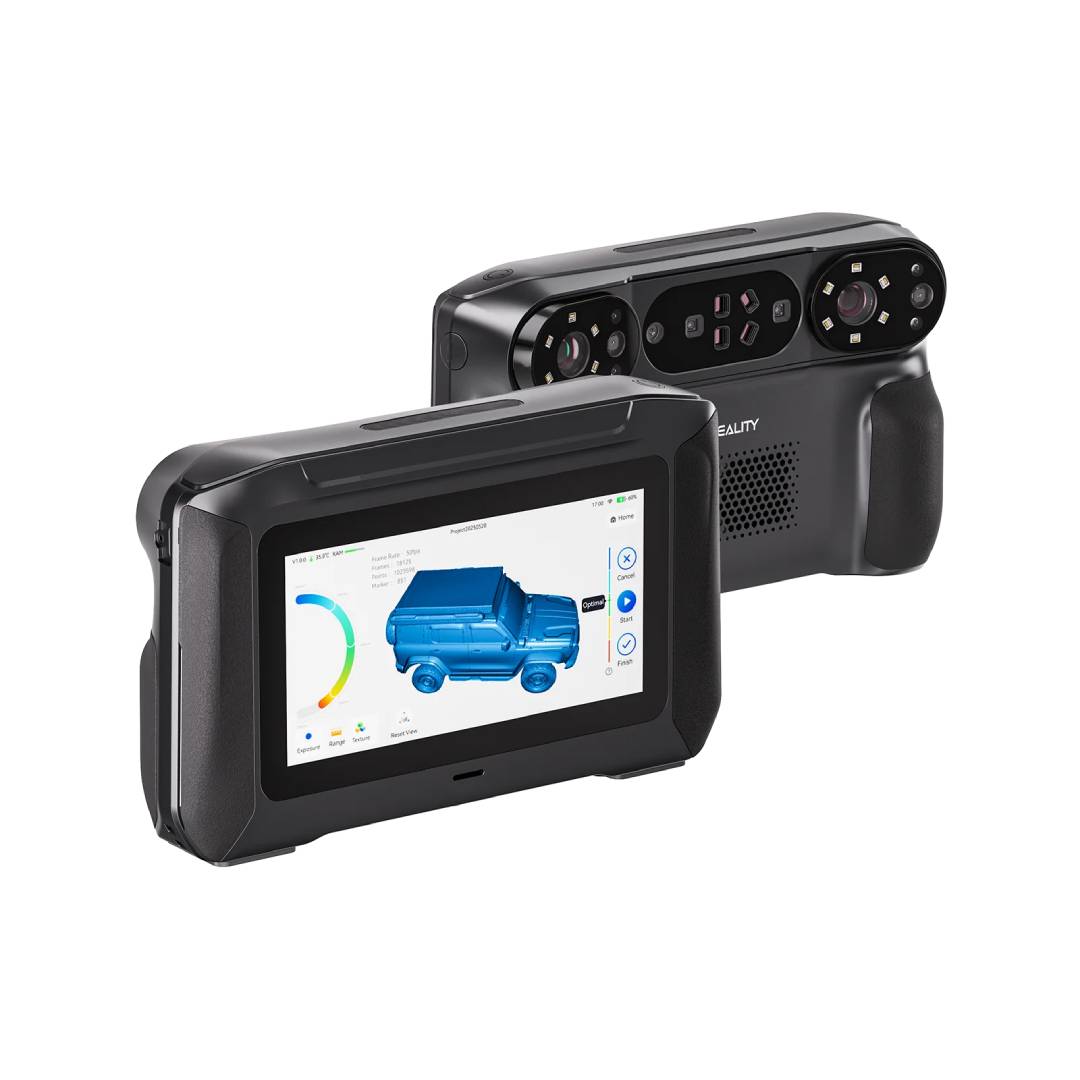

Tři provozní režimy a 6palcová dotyková obrazovka Sermoon P1
Jedním z klíčových rozdílů mezi Sermoonem P1 a tradičním skenerem, který vyžaduje neustálé připojení k počítači, je jeho schopnost pracovat zcela autonomně . V samostatném režimu se skenování, náhled a základní zpracování modelu provádí přímo na zařízení, což je obzvláště výhodné při měření v dílně, výrobní hale, vozidle nebo v terénu. Skener můžete také bezdrátově připojit k počítači nebo použít stabilní kabelové USB připojení, když potřebujete maximální výkon. Ovládání zjednodušuje 6palcová HD dotyková obrazovka , která zobrazuje náhled skenu, vzdálenost k objektu a následné kroky zpracování dat. Toto řešení umožňuje zahájit práci bez budování složité měřicí stanice a v případě potřeby plynule přejít na práci s počítačem.
Procesor Qualcomm, WiFi 7 a software pro zpracování 3D modelů
Zpracování velkého počtu bodů je řízeno 8jádrovým procesorem Qualcomm s frekvencí až 3,36 GHz , grafickým čipem Adreno 740 a hardwarovou akcelerací FPGA. Zařízení má 24 GB paměti LPDDR5X a 256 GB úložiště UFS 4.0 , což umožňuje ukládání a zpracování dat bez nutnosti jejich okamžitého přenosu do počítače. Vestavěný software podporuje kalibraci, skenování, slučování mračen bodů, porovnávání více skenů, vytváření sítí a mapování barevných textur . Při práci s počítačem můžete používat CrealityScan 4 v systémech Windows a macOS a hotová data lze poté přenést do programů pro reverzní inženýrství, návrh a kontrolu, jako jsou QuickSurface a Geomagic Design X. Připojení WiFi 7 umožňuje rychlý bezdrátový přenos dat, zatímco kabelové připojení je řešením pro projekty, kde je prioritou maximální stabilita a rychlost.

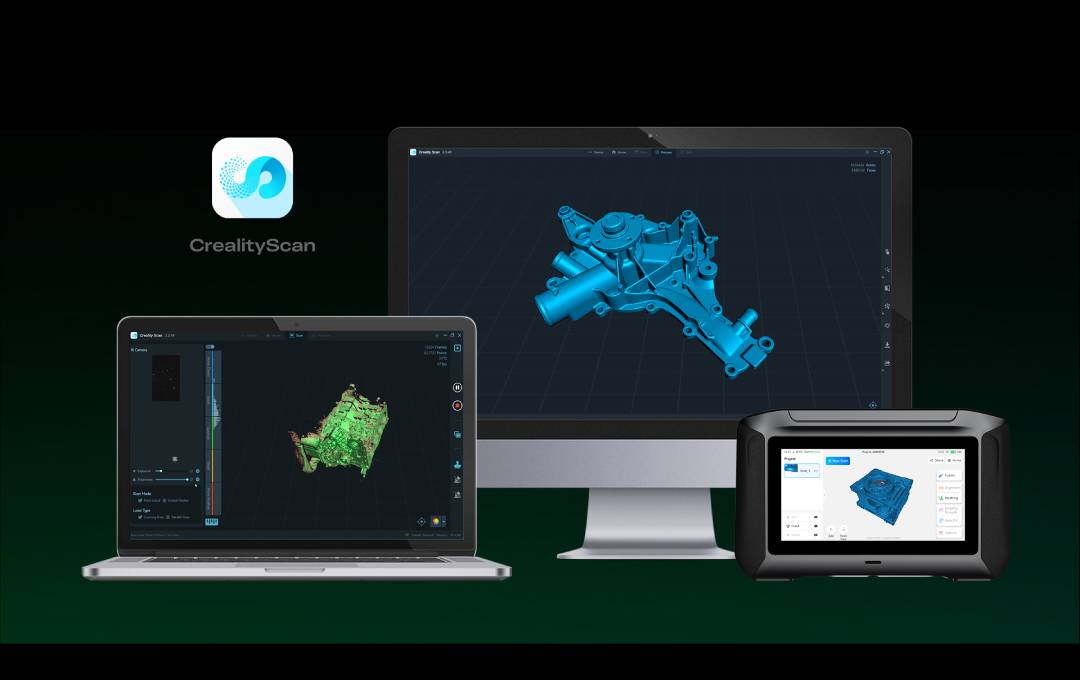

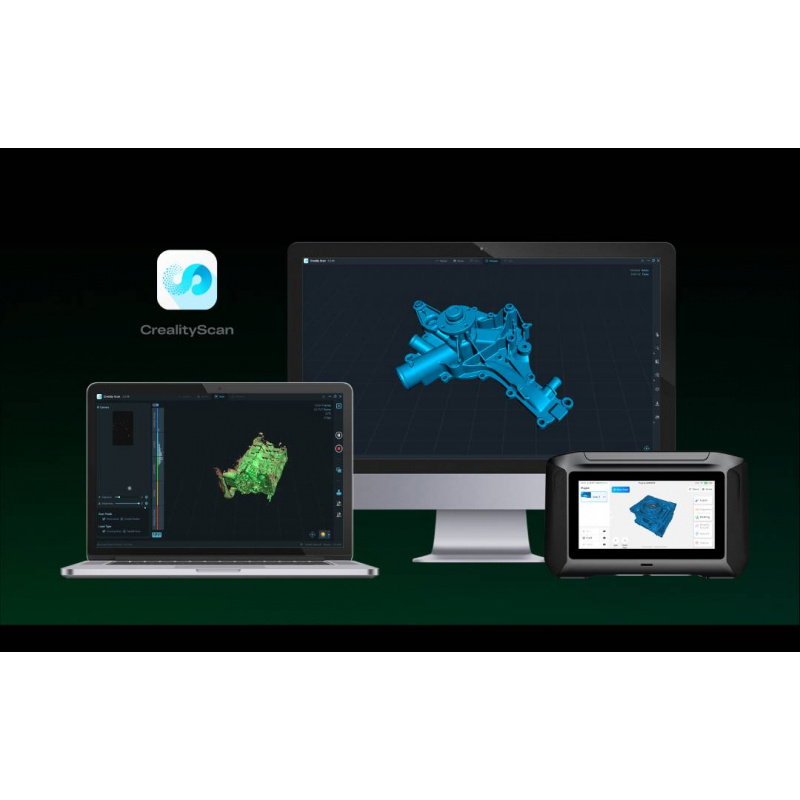

Sermoon P1 spolupracuje se softwarem CrealityScan 4 a výsledné modely lze dále využít v programech pro reverzní inženýrství, návrh a kontrolu.

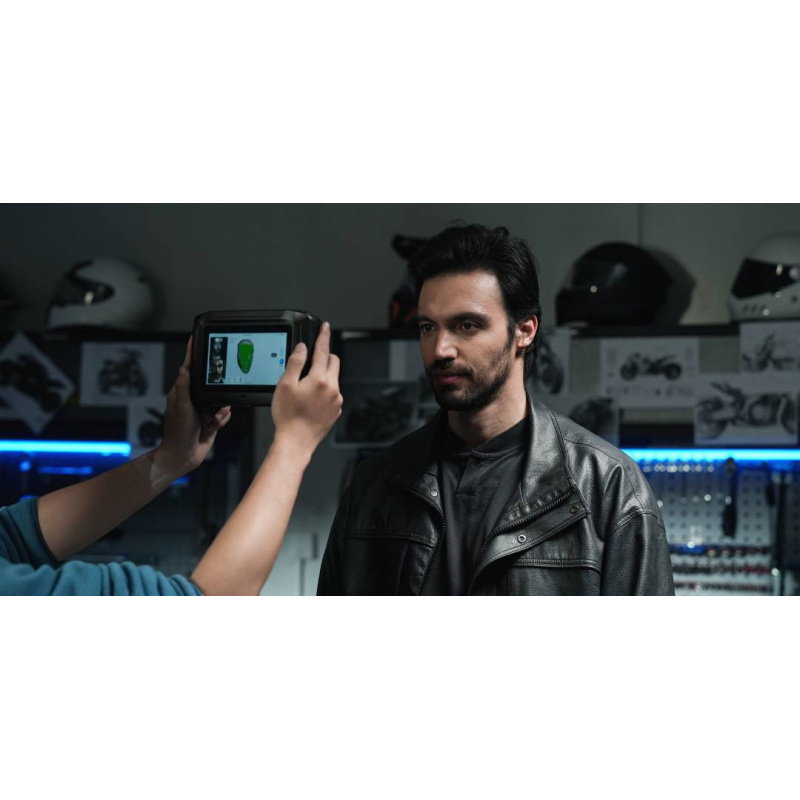

Vybrané laserové režimy mohou pracovat s úrovněmi osvětlení až 100 000 lx.
Vyměnitelné baterie a mobilní práce v terénu

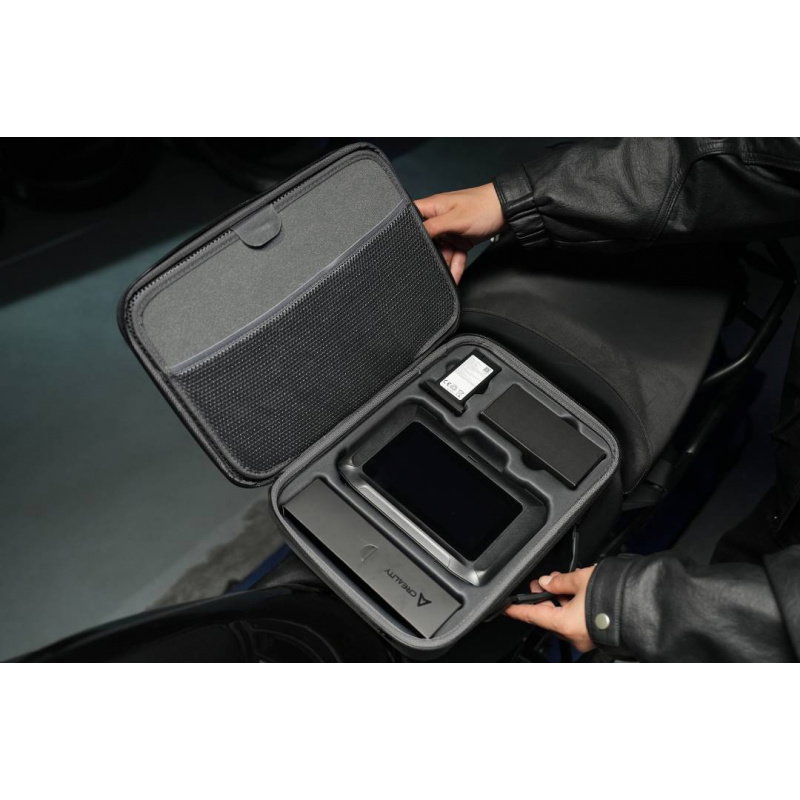

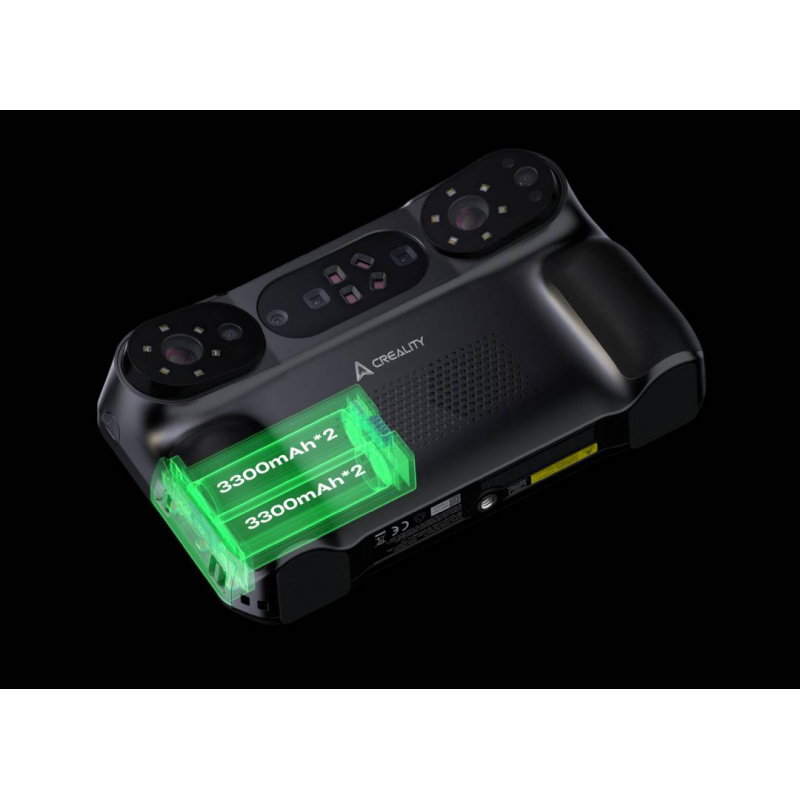

Sermoon P1 byl navržen jako zařízení, které lze vzít přímo ke skenovanému objektu, místo abyste ho museli nosit na měřicí stanici. Sada obsahuje dvě vyměnitelné baterie s kapacitou 3300 mAh – jedna napájí zařízení, zatímco druhá je snadno k dispozici pro rychlou výměnu. Toto řešení zkracuje prostoje při delší práci, jako je digitalizace auta, stroje nebo součástí umístěných mimo dílnu. Baterie podporují rychlé nabíjení. a podle výrobce trvá dosažení 80% nabití přibližně 50 minut ; každou baterii lze také nabíjet samostatně přes port USB typu C. Celý skener má kompaktní pouzdro, pohodlnou rukojeť a je dodáván s přepravním pouzdrem , které usnadňuje bezpečnou přepravu zařízení, kalibrační desky a příslušenství .
Skenujte kov, tmavé povrchy a barevné textury bez použití spreje
Mnoho tradičních 3D skenerů se potýká s velmi tmavými, lesklými nebo kovovými povrchy, proto se před měřením často aplikuje speciální matovací sprej. Sermoon P1 je navržen pro skenování černých a kovových předmětů bez nutnosti postřiku , což zkracuje dobu přípravy a snižuje potřebu následného čištění povrchu. To je obzvláště důležité pro automobilové díly, strojní součásti, nástroje, formy a předměty, které by neměly být potahovány dalšími látkami. Globální závěrka RGB kamery, čip Qualcomm ISP a bílé pomocné osvětlení také umožňují zachycení barevných textur , což modelu umožňuje reprodukovat nejen geometrii, ale i vzhled povrchu. Konstrukce je také navržena pro provoz za silných světelných podmínek – režim s jedním řádkem a křížový režim s 22 řádky podporují podmínky až do 100 000 luxů , což rozšiřuje použitelnost skeneru mimo kontrolované měřicí prostředí.

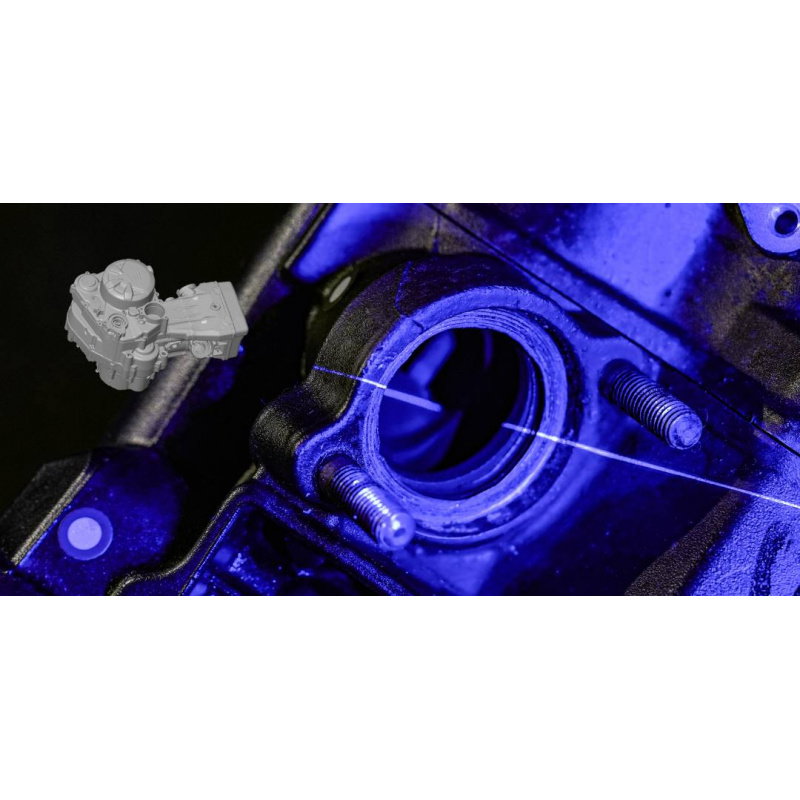

Skener umožňuje snímání černých a kovových povrchů bez použití matovacích skenovacích činidel.

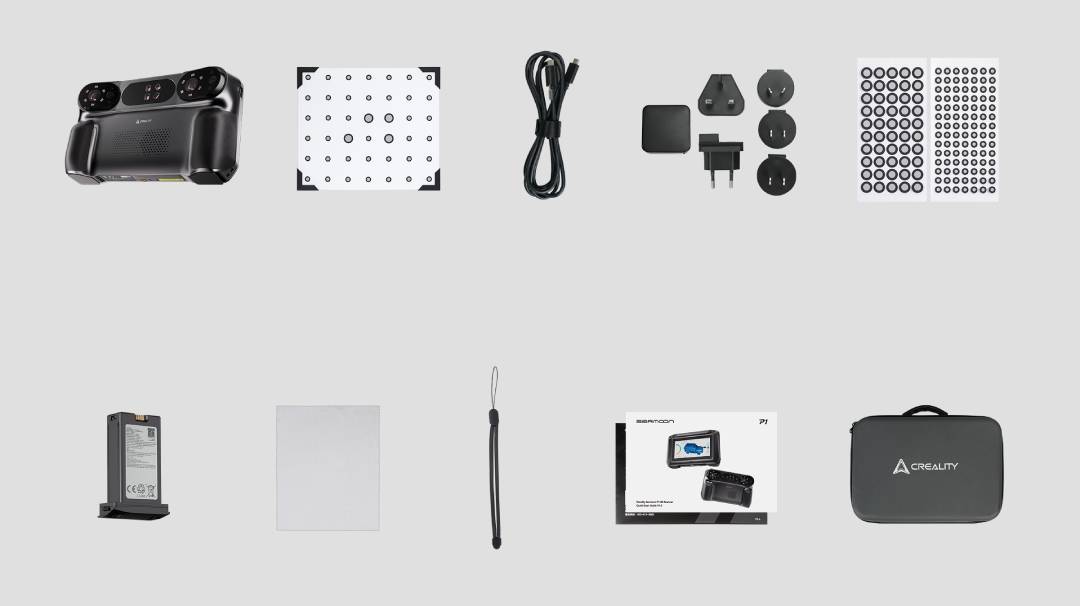

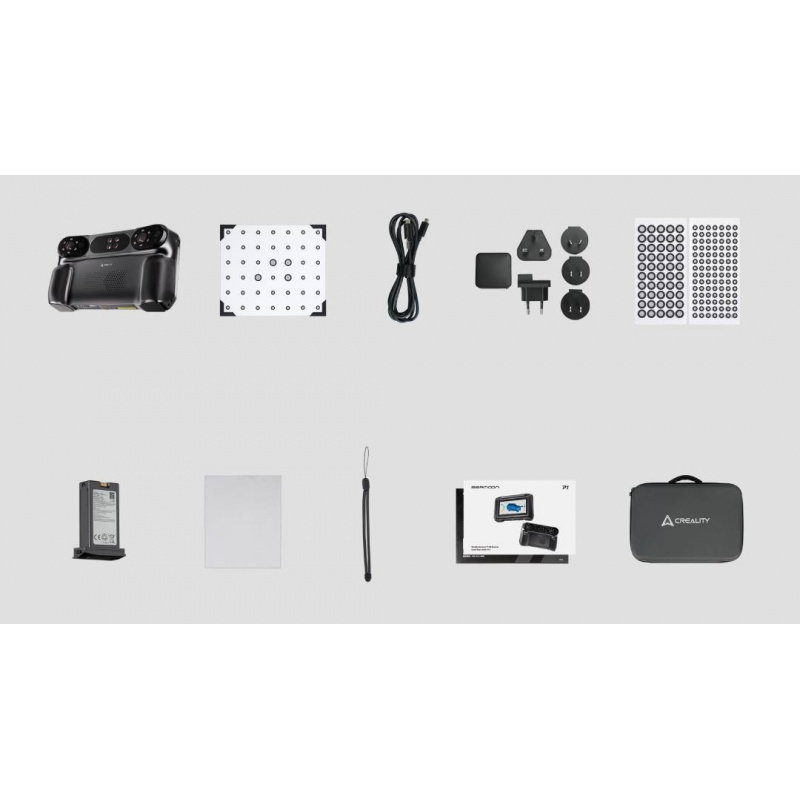

Prvky obsažené v sadě.
Obsah sady Creality Sermoon P1
- 3D skener Creality Sermoon P1
- Kalibrační destička pro přesné sklo
- Datový kabel USB 3.0 typu C - USB typu C, délka 2 m
- Napájecí zdroj s adaptéry
- Reflexní značky, průměr 6 mm - 10 ks.
- Reflexní značky, průměr 3 mm - 10 ks.
- Náhradní baterie s kapacitou 3300 mAh
- Čisticí hadřík
- Řemínek
- Přenosné pouzdro
Technické specifikace 3D skeneru Creality Sermoon P1
| Režim skenování | Jedna modrá laserová čára | 7 rovnoběžek modré laserové čáry | 22 kříž modré laserové čáry | Strukturované světlo NIR krátkého dosahu | Strukturované světlo Dálkový infračervený záření (NIR) |
|---|---|---|---|---|---|
| Přesnost | až 0,02 mm | až 0,075 mm | |||
| Objemová přesnost | 0,02 mm + 0,06 mm/m | 0,075 mm + 0,1 mm/m | |||
| Rychlost sběru dat - samostatný režim | 61000 bodů/s | 430 000 bodů/s | 1 044 000 bodů/s | 3 440 000 bodů/s | |
| Rychlost sběru dat - připojení k počítači | 102 000 bodů/s | 716000 bodů/s | 1 740 000 bodů/s | 6 881 000 bodů/s | |
| 3D rozlišení | od 0,05 mm do 2 mm | od 0,1 mm do 2 mm | |||
| Rychlost skenování – samostatný režim | až 60 snímků za sekundu | až 15 snímků za sekundu | |||
| Rychlost skenování - připojení k počítači | až 100 snímků za sekundu | až 30 snímků za sekundu | |||
| Minimální velikost skenovaného objektu | 5 x 5 x 5 mm | 150 × 150 × 150 mm | |||
| Oblast pro jeden záběr | 85 x 105 mm při rozteči 160 mm 135 x 130 mm při rozteči 200 mm 265 x 200 mm při rozteči 300 mm 310 x 265 mm při rozteči 400 mm 380 x 365 mm při rozteči 500 mm | 135 x 130 mm při rozteči 200 mm 265 x 200 mm při rozteči 300 mm 310 x 265 mm při rozteči 400 mm | 689 x 375 mm při vzdálenosti 500 mm 1245 x 754 mm při vzdálenosti 900 mm 1450 x 1020 mm při rozteči 1200 mm | ||
| Pracovní vzdálenost | od 200 mm do 550 mm | od 160 mm do 400 mm | od 200 mm do 550 mm | od 170 mm do 400 mm | od 200 mm do 1200 mm |
| Mapování barev | podporováno | ||||
| Metody zarovnání skenování | značky / globální značky | značky / globální značky / geometrie / textura | |||
| Pomocné osvětlení pro zachycení barev | 12 bílých LED diod | ||||
| Maximální osvětlení při skenování venku | až 100 000 luxů | až 50 000 luxů | až 100 000 luxů | až 30 000 luxů | |
| Osvětlení pro lepší rozpoznávání značek | 12 modrých LED diod | ||||
| Třída laserové bezpečnosti | třída II - bezpečná pro oči dle prohlášení výrobce | třída I - bezpečná pro oči dle prohlášení výrobce | |||
| Kalibrační deska | kalibrační destička z přesného skla | ||||
| Procesor | Qualcomm, 8 jader, taktovací frekvence až 3,36 GHz | ||||
| Grafické rozvržení | Adreno 740 | ||||
| Hardwarová akcelerace | CPU / GPU / FPGA | ||||
| BERAN | 24GB LPDDR5X | ||||
| Vnitřní paměť | 256GB UFS 4.0 | ||||
| Zobrazit | 6palcová HD dotyková obrazovka | ||||
| Kapacita baterie | 3300 mAh × 2 | ||||
| Typ baterií | zaměnitelné s možností rychlé výměny | ||||
| Přistání | Rychlé nabíjení PD 3.0 až 65 W | ||||
| Bezdrátové skenování pomocí počítače | podporováno | ||||
| Provozní režimy | samostatný režim bezdrátové připojení k počítači kabelové připojení k počítači | ||||
| Bezdrátové připojení | Wi-Fi 7 | ||||
| Podporované operační systémy počítačů | Windows / macOS | ||||
| Doporučená konfigurace počítače – Windows | Operační systém: Windows 10 / Windows 11 64bit Procesor: Intel Core i7 13. generace nebo novější dedikovaná grafická karta: NVIDIA GeForce RTX 4060 nebo lepší, minimálně 8 GB VRAM RAM: minimálně 64 GB | ||||
| Doporučená konfigurace počítače – macOS | operační systém: macOS 14 nebo novější procesor: Apple M3 / M4 / M5 RAM: minimálně 32 GB | ||||
| Provozní teplota | od -10 °C do 40 °C | ||||
| Vlhkost během provozu | od 10 % relativní vlhkosti do 90 % relativní vlhkosti | ||||
| Rozměry | 209 × 129 × 53 mm | ||||
| Mše | 830 g | ||||
