Popis produktu: 3D skener - Revopoint MetroX Pro - Advanced Edition
Revopoint MetroX Pro je pokročilý 3D skener určený pro reverzní inženýrství, rozměrovou kontrolu, prototypování a vytváření modelů pro 3D tisk . Čtyři provozní režimy umožňují zvolit metodu skenování na základě geometrie a typu povrchu, zatímco kombinace modrého laseru a strukturovaného světla zajišťuje vysokou detailní kvalitu při skenování hran a jemných detailů, stejně jako větších fragmentů objektů. Skener dosahuje přesnosti jednoho snímku až 0,01 mm, přesnosti až 0,02 mm a objemové přesnosti až 0,02 mm + 0,04 mm x D (m) . V režimu plného pole zachycuje až 7 000 000 bodů/s a v režimu víceřádkového laseru až 2 000 000 bodů/s . Pokročilá edice obsahuje sadu Marker Block Kit, která zkracuje dobu přípravy pro skenování objektů bez výrazných geometrických prvků.

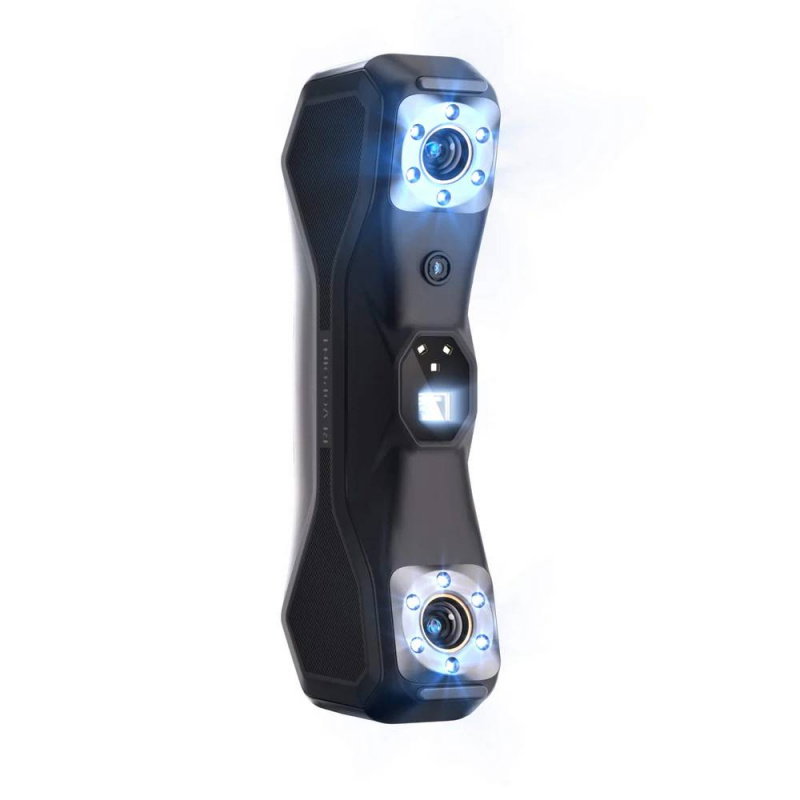

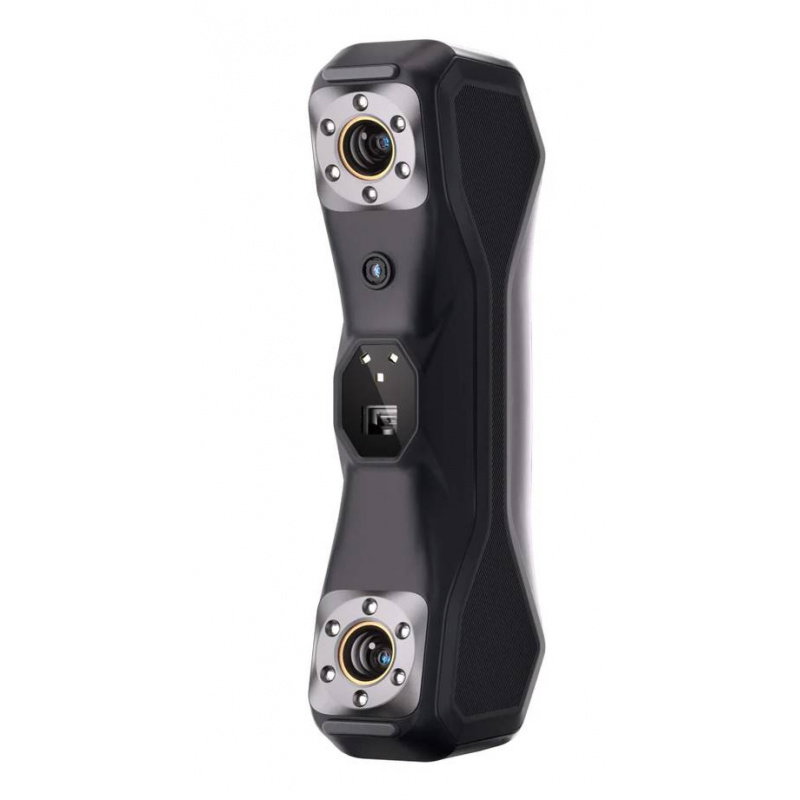

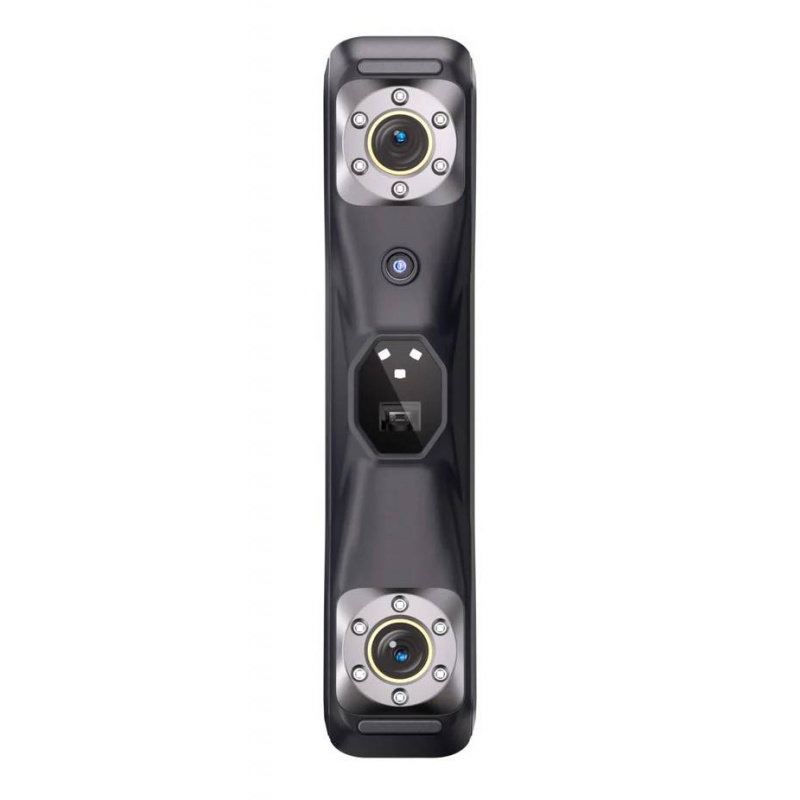

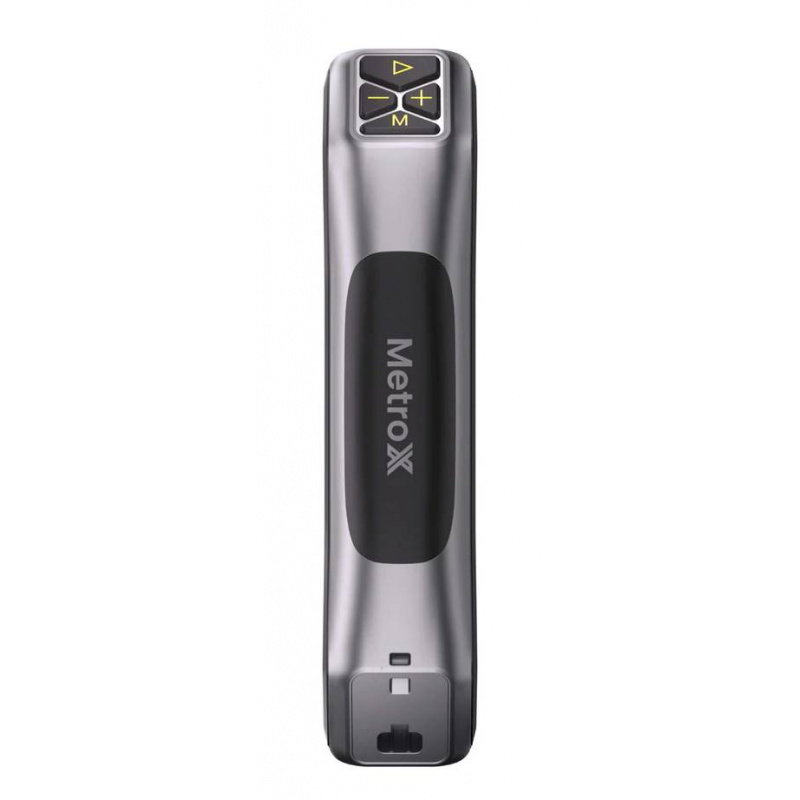

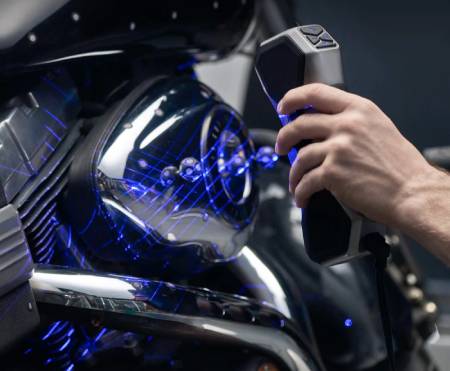

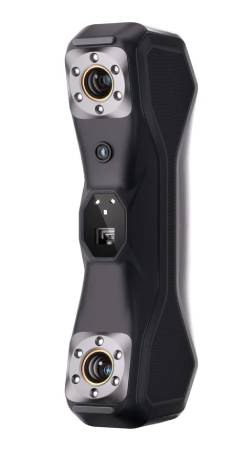

3D skener - Revopoint MetroX Pro.
Čtyři provozní režimy umožňují přizpůsobit metodu sběru dat tvaru, povrchu a úrovni detailů skenovaného prvku.

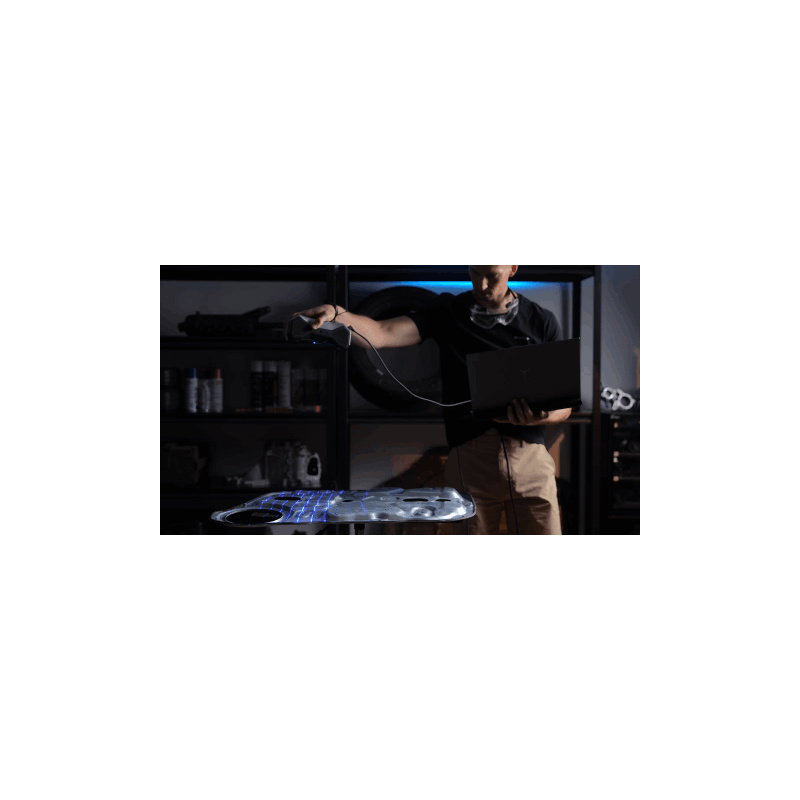

Modrý laser a čtyři režimy 3D skenování

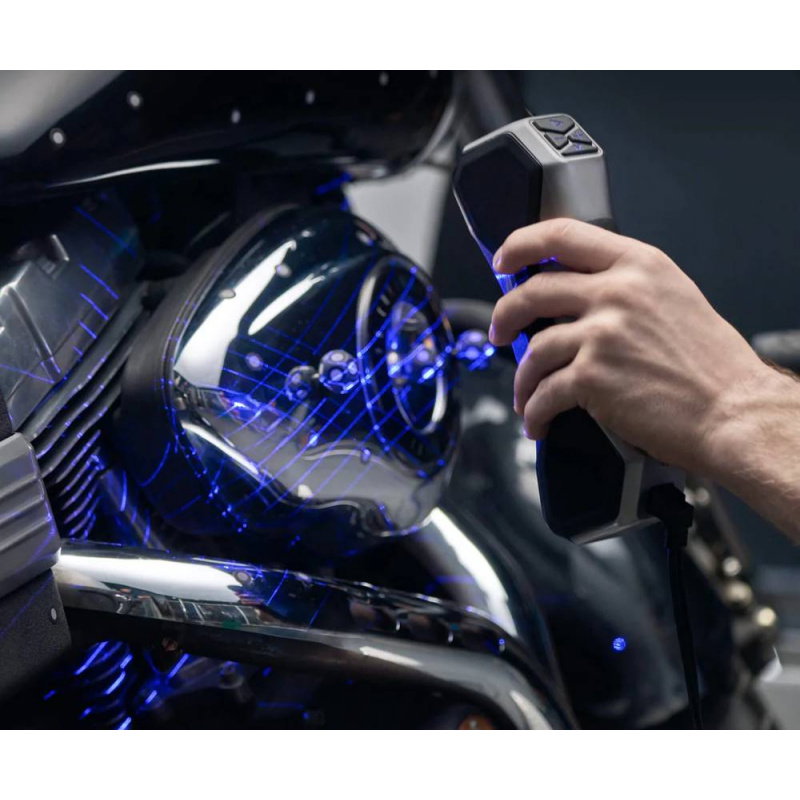

MetroX Pro využívá 30 křížových a 15 paralelních modrých laserových linií , což vám umožňuje přizpůsobit skenování vašemu konkrétnímu úkolu. Křížové skenování je ideální pro rychlé zachycení větších povrchů, včetně tmavých nebo lesklých povrchů , zatímco paralelní skenování umožňuje přesnější zachycení hran, štěrbin a složité geometrie . A konečně , 62řádkové modré strukturované světlo s plným zorným polem je navrženo pro rychlou digitalizaci povrchů bohatých na charakteristické prvky . Čtvrtý režim , Auto Turntable, pracuje s dvouosou otočnou platformou a umožňuje automatizované skenování.
Přesnost, správnost a rychlost 3D skeneru

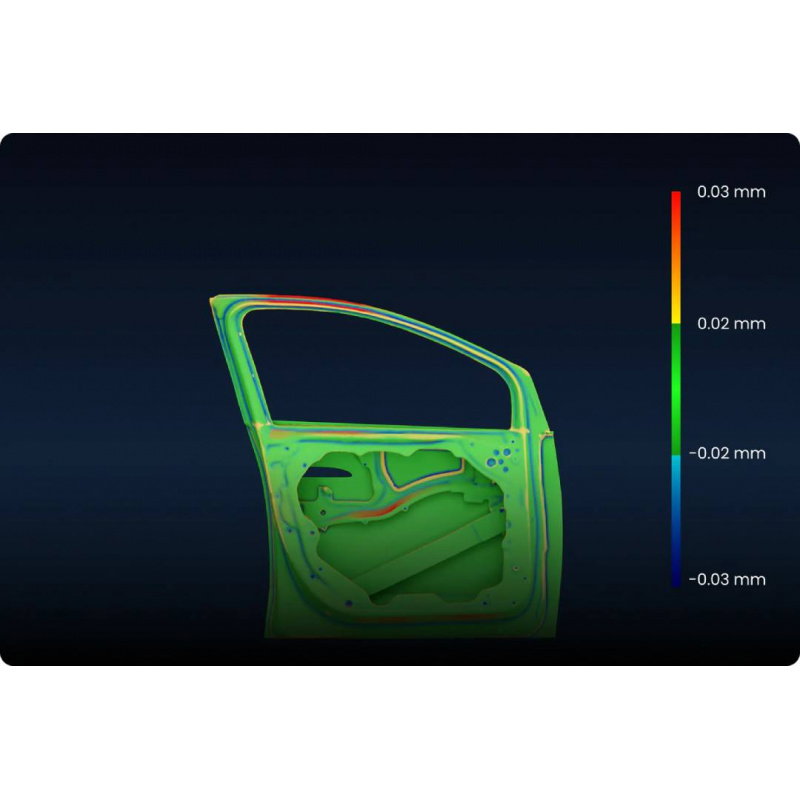

MetroX Pro dosahuje přesnosti jednotlivých snímků až 0,01 mm a správnosti až 0,02 mm , což je vhodné pro detailní digitalizaci technických dílů a prvků se složitou geometrií. Objemová přesnost je 0,02 mm + 0,04 mm x L (m) , kde L je délka skenovaného objektu v metrech. Rychlost snímání až 2 000 000 bodů/s v režimu víceřádkového laseru a 7 000 000 bodů/s v režimu strukturovaného světla s plným zorným polem zkracuje čas potřebný k získání kompletního mračna bodů. Při použití s kompatibilní kartou NVIDIA RTX ve Windows lze skenování provádět rychlostí až 60 fps. Pracovní vzdálenost se pohybuje od 200 mm do 400 mm a oblast snímání se pohybuje od 160 x 70 mm při 200 mm do 320 x 215 mm při 400 mm. Skener zvládá součástky o rozměrech od 10 x 10 x 10 mm do 1 x 1 x 1 m , takže je vhodný pro vše od malých mechanických dílů až po větší pouzdra, strojní součásti a konstrukční modely. Úhlové zorné pole 43° x 33° pomáhá udržovat pohodlné pracovní prostředí při obsluze zařízení.

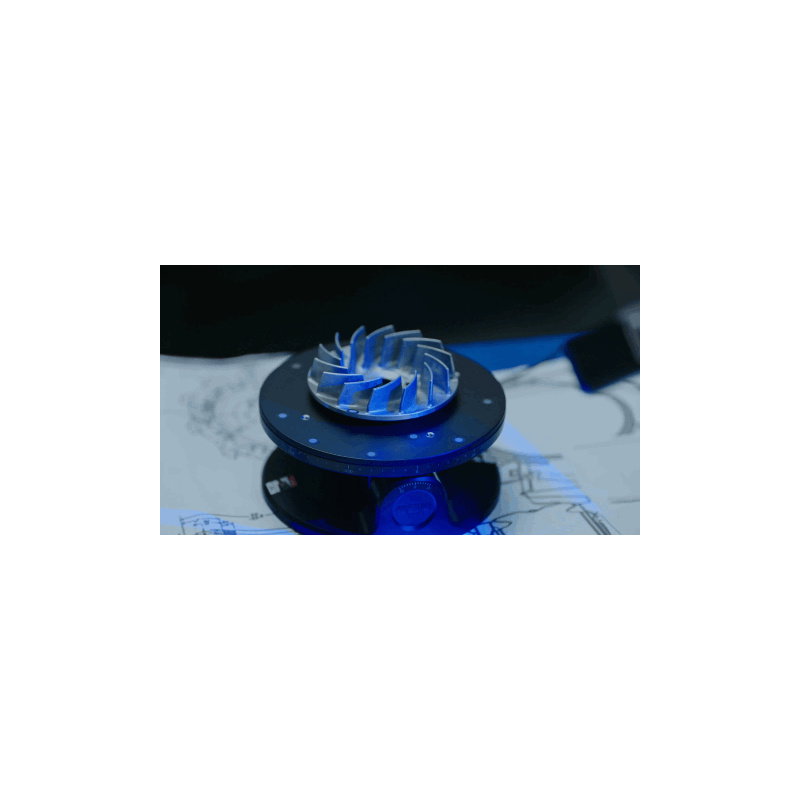

2MPx RGB kamera umožňuje vytvářet barevné modely v režimu automatického otáčení.
Barevné skenování a práce se značkami
Vestavěná 2MP RGB kamera zachycuje barevné informace a skenování barev je k dispozici v režimu automatického otáčení . Laserové režimy využívají značky pro přesné sledování objektů, zatímco strukturované světlo je volitelné , zejména pro povrchy s mnoha výraznými detaily. Pokročilá edice obsahuje sadu bloků značek , která umožňuje rychlejší přípravu prostoru pro značky a usnadňuje stabilní sledování objektů s jednotnou nebo opakovatelnou geometrií.

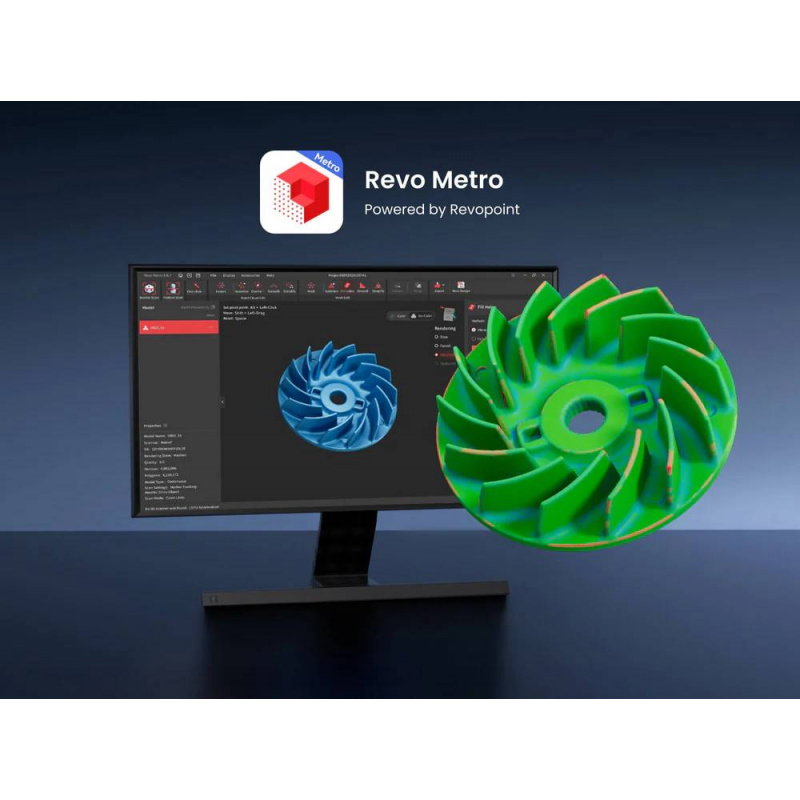

Připojení k počítači a software Revo Metro
MetroX Pro komunikuje s počítačem přes USB typu C , což zajišťuje rychlý přenos velkého množství dat generovaných během skenování. Zařízení je ovládáno bezplatným softwarem Revo Metro , který umožňuje vytvářet mračna bodů, kombinovat je, generovat sítě, upravovat a zarovnávat modely a exportovat data. Mezi podporované formáty patří PLY, OBJ, STL, ASC, 3MF, GLTF a FBX , což umožňuje další použití modelů v CAD programech, 3D modelovacích aplikacích a slicerech. Revo Metro nevyžaduje pro skenování a úpravy neustálé připojení k internetu; přístup k síti je mimo jiné vyžadován pro aktualizace softwaru a přenos souborů.
MetroX Pro komunikuje s počítačem přes USB typu C.

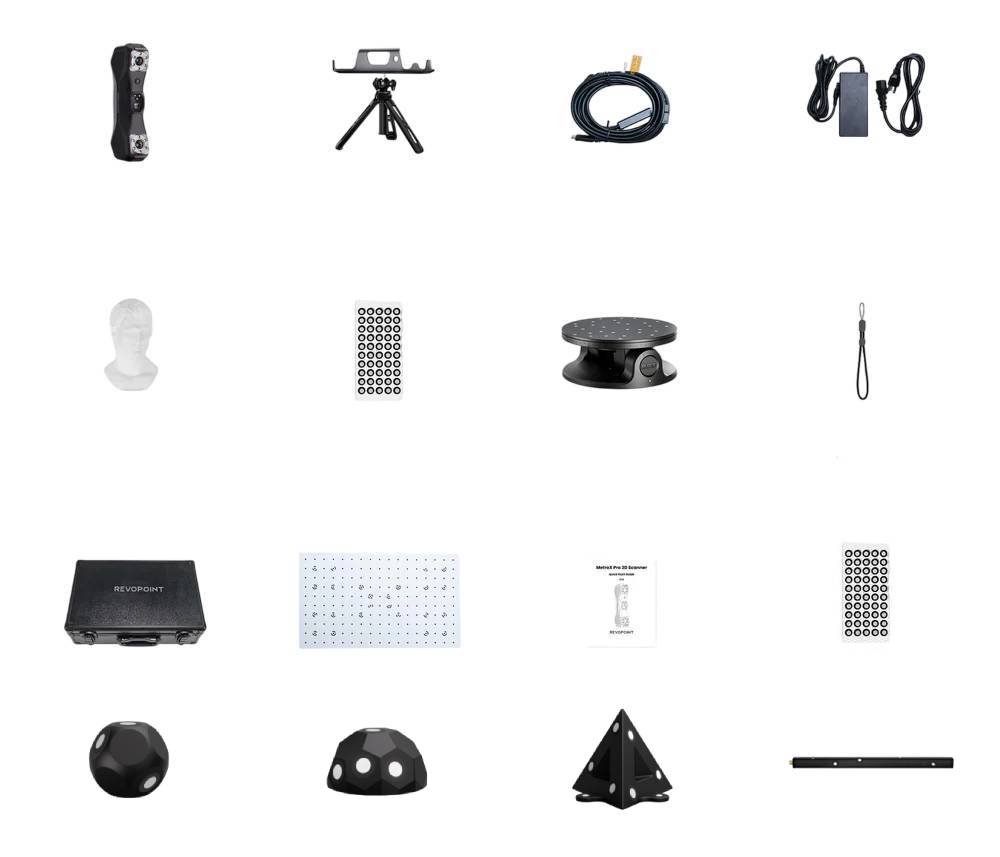

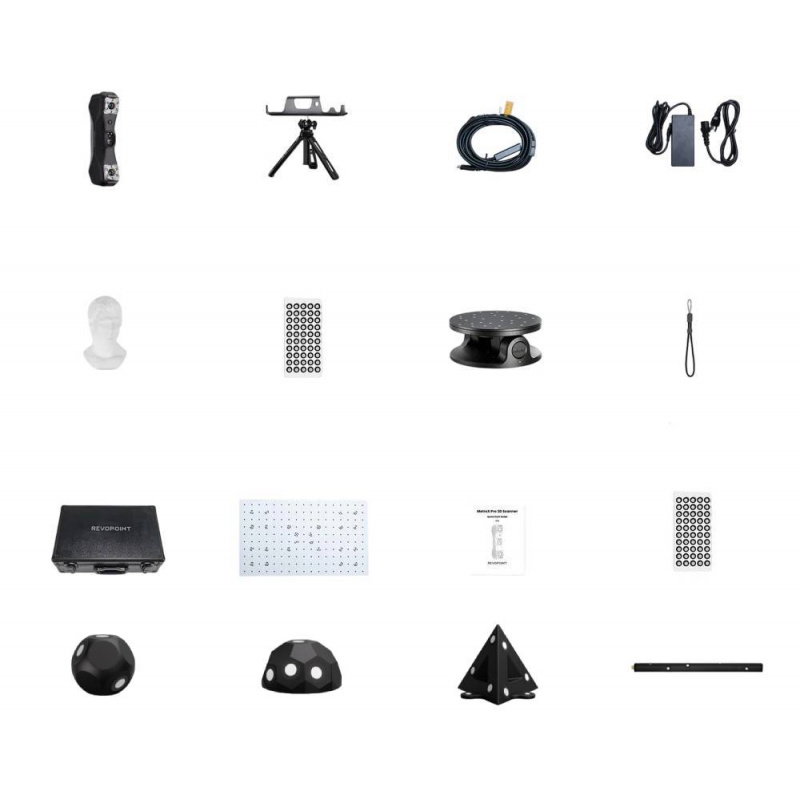

Prvky obsažené v sadě.
Obsah sady
- 3D skener Revopoint MetroX Pro
- Poutko na zápěstí
- Stativ s držákem skeneru
- Kabel USB typu C - USB typu C
- Nabíječka
- Testovací model ve tvaru busty
- Fixy o průměru 6 mm - 500 kusů
- Dvouosý otočný stůl
- 10 magnetických fixů na kuličky
- 10 magnetických kopulovitých značek
- 4 magnetické pyramidové značky
- 4 podélné značky
- Dalších 500 fixů o průměru 6 mm
- Přepravní kufřík
- Kalibrační deska
- Stručný průvodce
Technické specifikace a srovnání 3D skenerů Revopoint MetroX a MetroX Pro
| Parametr | Revopoint MetroX | Revopoint MetroX Pro |
|---|---|---|
| Typ skenování | Ruční a stolní skenování | Ruční a stolní skenování |
| Technologie skenování | Víceřádkový modrý laser a plné pole modrého strukturovaného světla | |
| Podporované velikosti objektů | Malá a střední zařízení | |
| Přesnost jednoho snímku | Až 0,01 mm | |
| Přesnost jednotlivých snímků | Až 0,02 mm | |
| Objemová přesnost | 0,025 mm + 0,05 mm x L (m), kde L je délka objektu | 0,02 mm + 0,04 mm x L (m), kde L je délka objektu |
| Vzdálenost mezi sloučenými body | Až 0,05 mm | |
| Pracovní vzdálenost | Od 200 mm do 400 mm | |
| Jednorázová oblast na nejkratší vzdálenost | 160 x 70 mm při rozteči 200 mm | |
| Oblast jednoho zásahu na největší vzdálenost | 320 x 215 mm při rozteči 400 mm | |
| Úhlové zorné pole | 43° × 33° | |
| Minimální objem skenování | 10 × 10 × 10 mm | |
| Maximální objem skenování | 1 x 1 x 1 m | |
| Rychlost skenování | Víceřádkový laser: až 800 000 bodů/s Plně strukturované světlo: až 7 000 000 bodů/s | Víceřádkový laser: až 2 000 000 bodů/s Plně strukturované světlo: až 7 000 000 bodů/s |
| Rozlišení RGB kamery | 2 MPx | |
| Barevné skenování | Pouze režim automatického gramofonu | |
| Metody sledování | Sledování objektových prvků, značek a globálních značek | |
| Skenování venku | ŽÁDNÝ | |
| Zdroj světla | Modré laserové křížení linií: 14 linií Rovnoběžné modré laserové čáry: 7 čárek Modré strukturované světelné čáry: 62 řádků | Modré laserové křížení čar: 30 čar Rovnoběžné modré laserové čáry: 15 čárek Modré strukturované světelné čáry: 62 řádků |
| Pomocné osvětlení | 12 modrých LED diod | |
| Procesor | 4jádrový procesor ARM, 2 GHz | |
| Vestavěné zpracování dat | Výpočty hloubkových dat | |
| Počet ovládacích tlačítek | 4 | |
| Minimální požadavky pro macOS | Procesor: Apple M1 Pro, M1 Max nebo M1 Ultra RAM: alespoň 16 GB | Procesor: Apple M2 Pro RAM: alespoň 16 GB |
| Minimální požadavky pro Windows | Procesor: Intel Core i7 13. generace nebo AMD Ryzen 7 5800 RAM: alespoň 32 GB Grafická karta: NVIDIA GeForce RTX 3060 8GB | |
| Doporučené požadavky pro macOS | Procesor: Apple M2 Pro, M2 Max, M2 Ultra, M3 Pro, M3 Max nebo M3 Ultra RAM: alespoň 24 GB | Procesor: Apple M4 Pro nebo lepší RAM: alespoň 24 GB |
| Doporučené požadavky pro Windows | Procesor: Intel Core i9 12. generace nebo vyšší RAM: alespoň 64 GB Grafická karta: NVIDIA RTX 4060 8 GB nebo lepší | |
| Další požadavky na procesor | Alespoň 8 jader, 16 vláken a základní frekvence alespoň 2,4 GHz | |
| Zrychlení laserového skenování čáry | Vyžaduje samostatnou grafickou kartu. Grafické karty AMD a Mac momentálně akceleraci nepodporují. | |
| Podporované operační systémy | Windows 10 nebo 11 64bitový, macOS 11.0 nebo novější | |
| Podporované formáty souborů | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | |
| 3D modely připravené k tisku | Ano | |
| Typ konektoru | USB typu C | USB typu C na USB typu C |
| Požadavky na napájení | 12V DC, 3A | |
| Skenování speciálních povrchů | V režimech víceřádkového laseru vyžadují průhledné a zrcadlové povrchy použití matovacího spreje. V režimu s plným zorným polem výrobce doporučuje použití spreje při skenování průhledných, černých, zrcadlových a vysoce reflexních povrchů. | |
| Kalibrace uživatele | Ano | |
| Podporované příslušenství | Dvouosá otočná plošina, sada bloků se značkami | |
| Třída laseru | Třída 2M | |
| Poznámky k přesnosti a správnosti | Preciznost měří konzistenci následných měření stejného objektu provedených z jednoho místa. Přesnost měří shodu naměřené hodnoty se skutečnými rozměry objektu. Tyto parametry byly získány za kontrolovaných laboratorních podmínek, takže skutečné výsledky se mohou lišit v závislosti na prostředí a způsobu provozu. | |
| Bezpečnost laseru třídy 2M | Nedívejte se přímo do laserového zdroje zblízka ani nesledujte paprsek optickými přístroji, jako je dalekohled nebo objektiv fotoaparátu. Neumisťujte do dráhy paprsku zrcadla, sklo nebo jiné povrchy, které by mohly způsobovat silné odrazy. | |
| Varování blikajícího světla | Zařízení vydává blikající světlo, které nemusí být vhodné pro osoby s fotosenzitivní epilepsií. | |
| Rozměry | 209 × 88 × 44 mm | |
| Mše | 508 g | |
