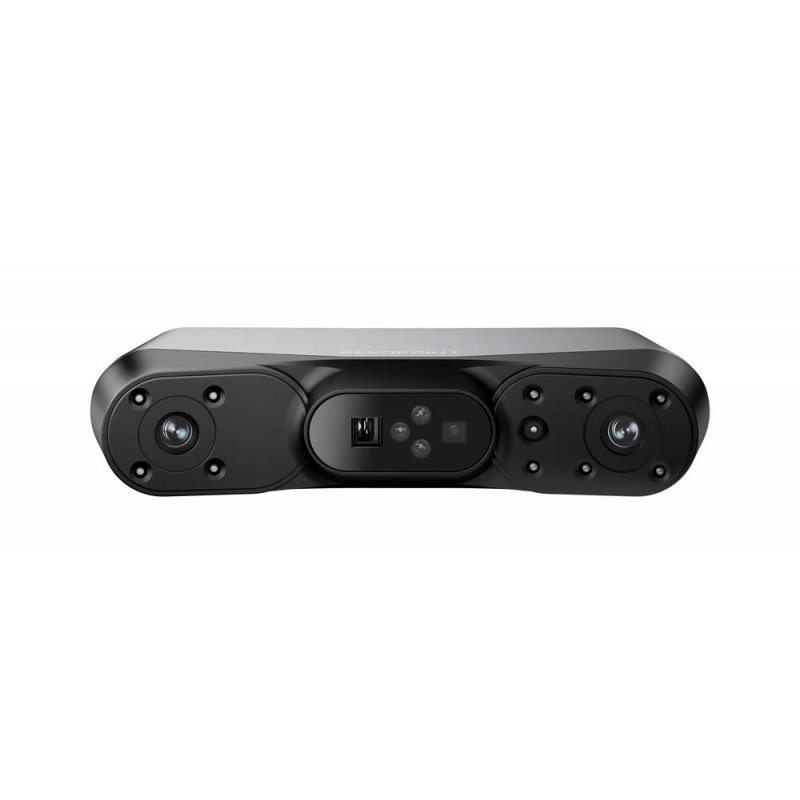

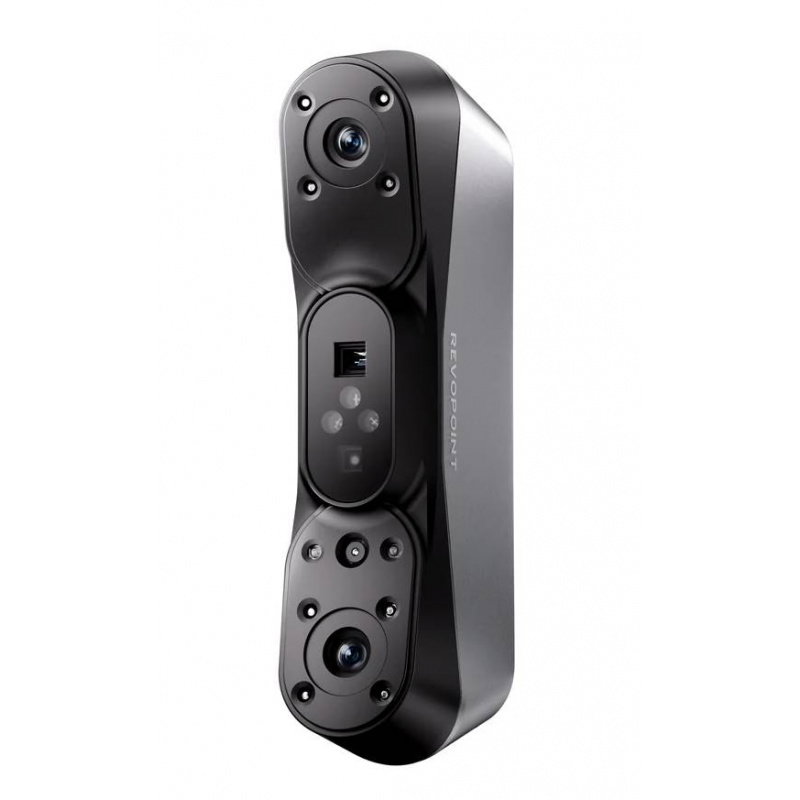

Popis produktu: 3D skener - Revopoint POP 4 - Standardní edice

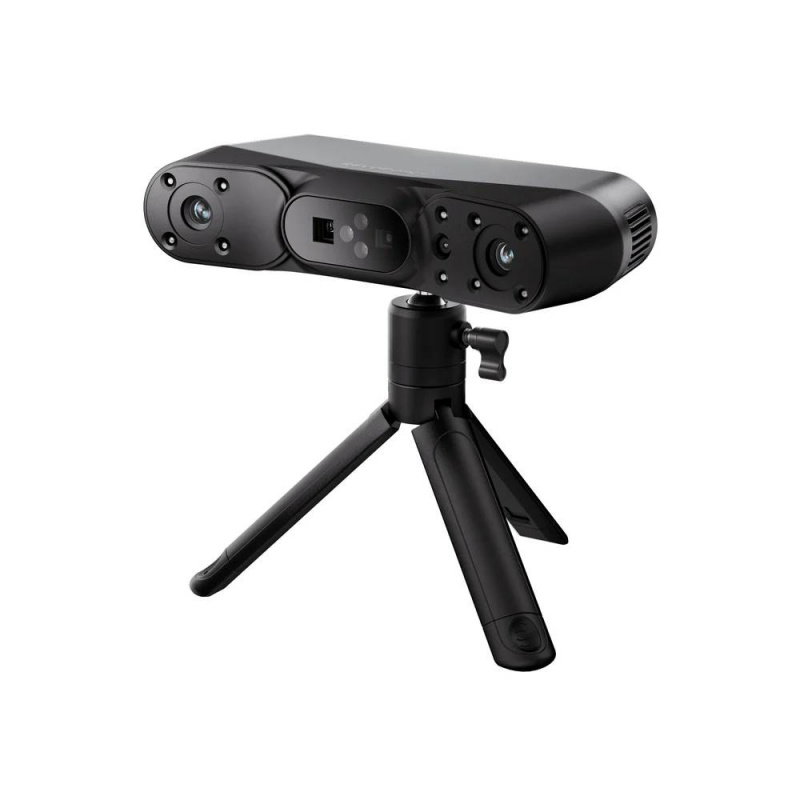

Revopoint POP 4 je hybridní 3D skener pro malé až středně velké objekty , určený pro ruční i stacionární provoz . Kombinuje víceřádkový modrý laser, jednu laserovou linii a strukturované světlo s plným zorným polem a VCSEL a nabízí celkem 5 režimů skenování . Zařízení poskytuje přesnost jednotlivých snímků až 0,03 mm , objemovou přesnost 0,03 mm + 0,05 mm x D a rychlost skenování až 105 fps . Pracovní vzdálenost je od 200 mm do 800 mm a podporovaný rozsah objektů sahá od 10 x 10 x 10 mm do 2 x 2 x 2 m . Skener umožňuje snímání barev, segmentaci objektů na základě umělé inteligence a venkovní provoz s osvětlením až 100 000 luxů . Kompaktní konstrukce s rozměry 160 x 30 x 72 mm a hmotností 286 g usnadňuje mobilní skenování dílů, modelů, osob a předmětů určených pro 3D tisk nebo reverzní inženýrství.
3D skener - Revopoint POP 4 - Standardní edice.
Skener podporuje 5 režimů - rychlý režim s 30 modrými křížovými čarami, režim s jednou čarou pro hluboké díry, Full-Field HD, VCSEL Rapid a Hybrid HD.
Technologie 3D skenování a pět provozních režimů
Revopoint POP 4 kombinuje 30 modrých křížových linií, jednu laserovou linii, strukturované světlo v blízkém infračerveném spektru s plným zorným polem a projektor VCSEL . Režim High Speed je navržen pro rychlé skenování technických dílů, včetně těch s tmavými nebo lesklými povrchy, zatímco jedna linie usnadňuje dosažení hlubokých otvorů a úzkých štěrbin. Full-Field HD umožňuje efektivní snímání osob a objektů s bohatou geometrií, zatímco VCSEL Rapid zvětšuje pracovní prostor a usnadňuje práci v jasném světle. Hybrid HD kombinuje výhody strukturovaného světla s plným zorným polem a VCSEL a zajišťuje rychlé získání hustého mračna bodů. V laserových režimech by se měly používat značky, které umožňují stabilní sledování polohy skeneru. V režimech strukturovaného světla nejsou značky nutné pro objekty s výraznými a rozmanitými geometrickými prvky . U povrchů bez strukturovaných prvků mohou značky zlepšit stabilitu sešívání následných snímků.
Přesnost měření, rychlost a rozsah skenování

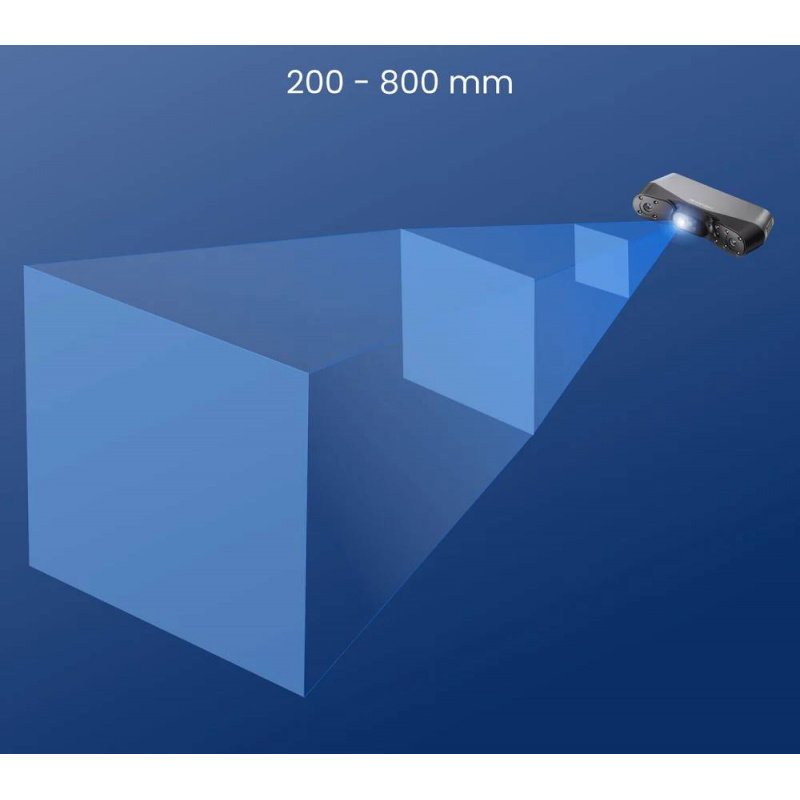

Přesnost jednoho snímku je až 0,03 mm v režimu čárového laseru, až 0,08 mm v režimu Full-Field a až 0,1 mm nebo 0,2 mm v režimu VCSEL – v závislosti na pracovní vzdálenosti. Objemová přesnost ve víceřádkovém režimu je definována vzorcem 0,03 mm + 0,05 mm x L , kde L je délka objektu v metrech. Laserové skenování lze provádět rychlostí až 105 fps s akcelerací NVIDIA nebo až 60 fps při výpočtu CPU. Pracovní vzdálenosti se pohybují od 200 mm do 400 mm pro laser, od 250 mm do 500 mm pro režimy Full-Field HD a Hybrid HD a od 300 mm do 800 mm pro VCSEL. Skener podporuje objemy objektů od 10 x 10 x 10 mm do 2 x 2 x 2 m . Při vzdálenosti 200 mm je plocha jednoho snímání 131 x 134 mm. V režimu VCSEL se při vzdálenosti 800 mm může toto zvětšit na 505 x 538 mm. což usnadňuje digitalizaci větších povrchů.

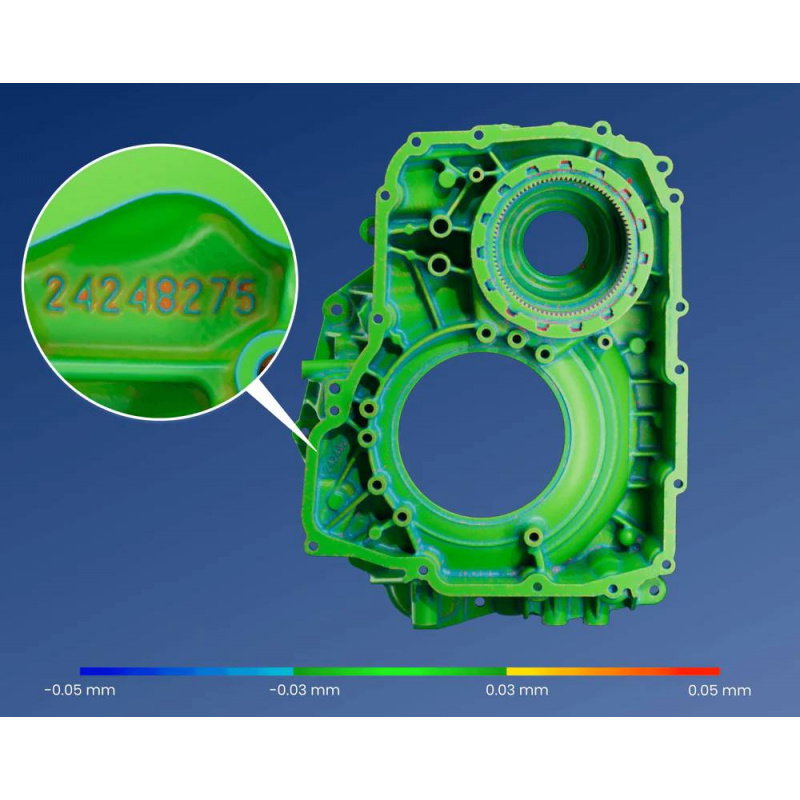

Objemová přesnost 0,03 mm + 0,05 mm x D zajišťuje spolehlivé rozměrové údaje při víceřádkovém skenování.
Režim VCSEL podporuje osvětlení až do 100 000 lx, což umožňuje venkovní provoz.
Barevné skenování, venkovní provoz a napájení
Vestavěná 1,3MP RGB kamera a dvě bílé LED diody umožňují zachycení geometrie spolu s barvou a texturou. Funkce 3D Gaussian Splatting také umožňuje mapování interakcí světla s povrchy, což je užitečné při digitalizaci vlasů, látek, odrazů a poloprůhledných materiálů. Data lze exportovat přímo do formátu Splat. Režim VCSEL umožňuje provoz při osvětlení až do 100 000 luxů , takže je vhodný pro použití venku a na přímém slunečním světle. Režim víceřádkového laseru standardně podporuje osvětlení až do 50 000 luxů, zatímco 100 000 luxů vyžaduje volitelný externí filtr. Samotný skener nemá vestavěnou baterii a vyžaduje napájení přes USB typu C. Volitelný držák baterie s kapacitou 5500 mAh poskytuje přibližně 4 hodiny provozu , ale není součástí standardní edice .

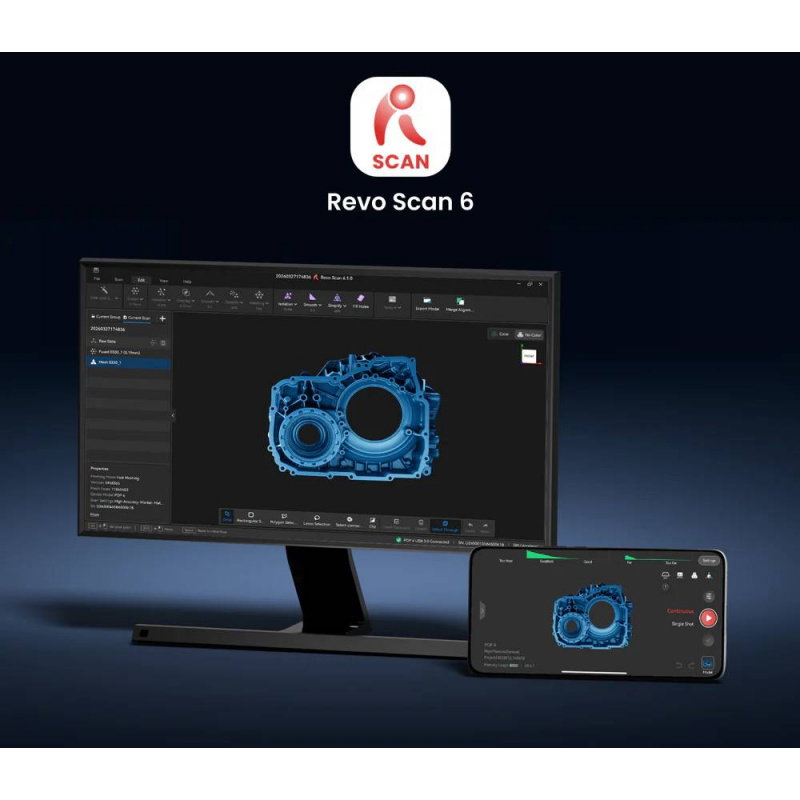

Bezdrátové připojení a software Revo Scan 6
Revopoint POP 4 komunikuje přes WiFi 6, Bluetooth 4.1 nebo kabelový port USB 3.0 typu C. Bezdrátové připojení sice umožňuje odpojit skener od počítače, ale stále vyžaduje externí zdroj napájení, například volitelný držák baterie. Režim víceřádkového laseru využívá výpočetní výkon počítače a funguje nezávisle, pouze s chytrým telefonem. Režimy Full-Field a VCSEL lze ovládat i na cestách . Bezplatný software Revo Scan 6 se používá k pořizování mračen bodů, spojování skenů, čištění dat, vyhlazování modelů a exportu souborů. Mezi podporované formáty patří PLY, OBJ, STL, ASC, 3MF, GLTF, FBX a Splat , což umožňuje přenos modelů do prostředí CAD, grafických programů a 3D tiskových slicerů. Výrobce také nabízí samostatně prodávaný Revo Design pro převod skenů do CAD a reverzní inženýrství a Revo Measure pro rozměrovou kontrolu. Dostupnost akcelerace GPU, segmentace pomocí umělé inteligence a zpracování 3DGS závisí na použitém systému a komponentách vašeho počítače.
Hybridní HD režim kombinuje výhody režimů Full-Field a VCSEL a poskytuje rychlé a přesné 3D skenování a spolehlivé sledování objektů.

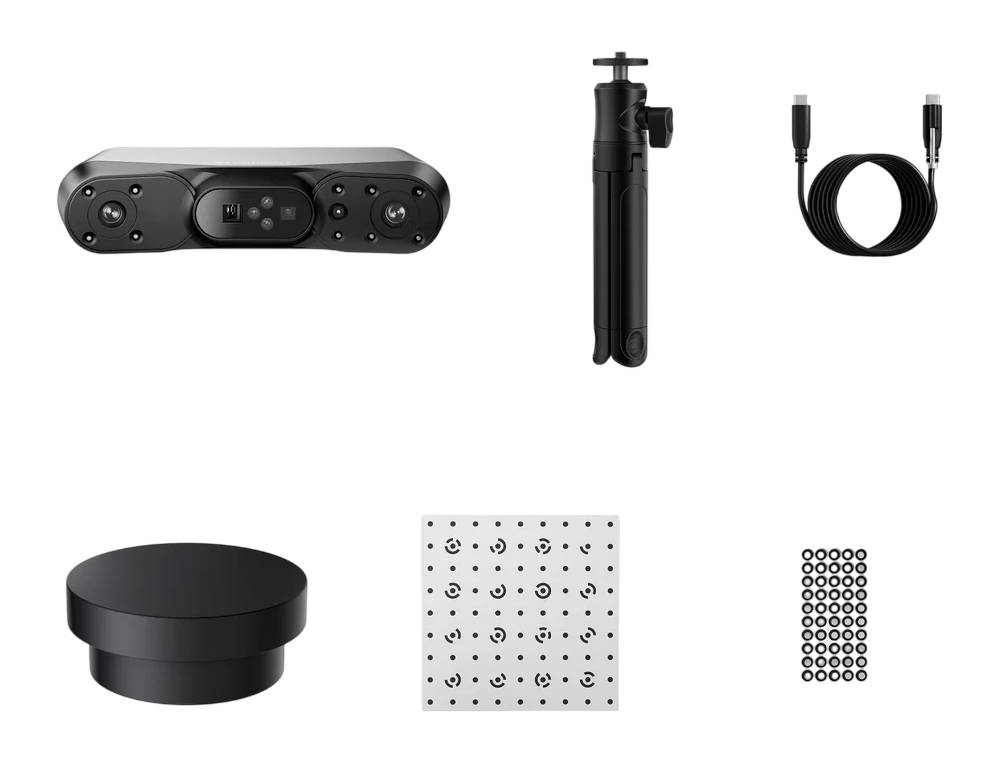

Prvky obsažené v sadě.

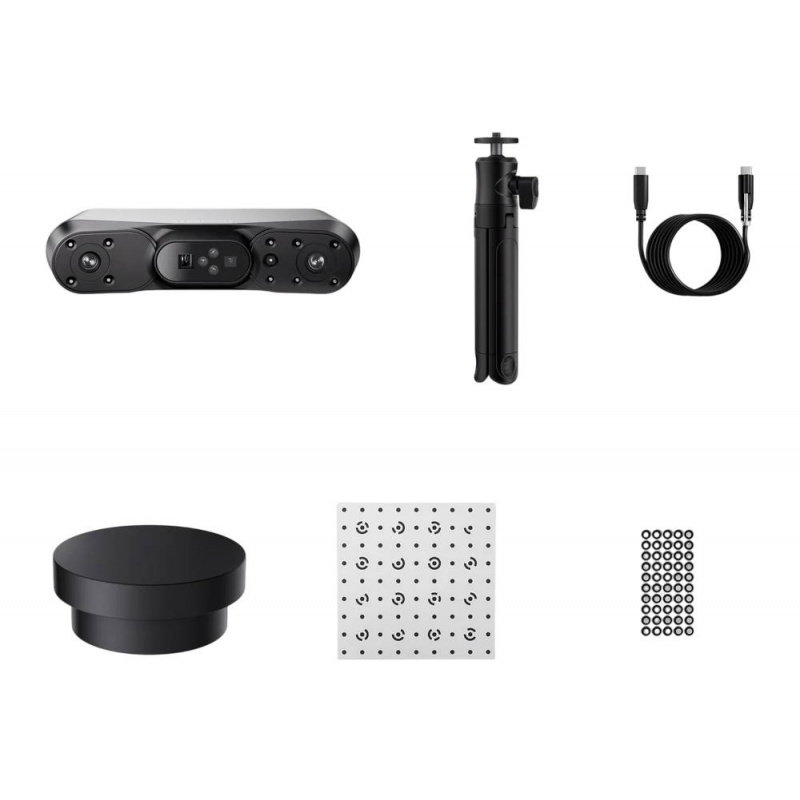

Obsah sady Revopoint POP 4 Standard Edition
- 3D skener Revopoint POP 4
- Stativ
- Datový kabel USB Type-C - USB Type-C, délka 2 m
- Miniaturní gramofon
- Kalibrační deska
- Fixy - 200 kusů
Držák baterie, laserový skenovací filtr pro sluneční světlo a přepravní pouzdro jsou součástí Premium Edition a nejsou součástí Standard Edition.
| Technické specifikace 3D skeneru Revopoint POP 4 | |
|---|---|
| Typ skenování | ruční a stacionární |
| Technologie skenování | modrý víceřádkový laser, strukturované světlo v blízkém infračerveném záření s plným zorným polem a strukturované světlo VCSEL |
| Velikost skenovaných objektů | malé a střední |
| Přesnost jednoho snímku - čárový laser | až 0,03 mm |
| Přesnost jednoho snímku – strukturované světlo s plným zorným polem | až 0,08 mm |
| Přesnost jednoho snímku - VCSEL | až 0,10 mm ve vzdálenosti 300 mm až 500 mm a až 0,20 mm ve vzdálenosti 500 mm až 800 mm |
| Objemová přesnost | 0,03 mm + 0,05 mm x D (m) |
| Rozteč bodů po sloučení | až 0,05 mm |
| Pracovní vzdálenost - víceřádkový laser | od 200 mm do 400 mm |
| Pracovní vzdálenost – Full-Field HD a Hybrid HD | od 250 mm do 500 mm |
| Pracovní vzdálenost - VCSEL | od 300 mm do 800 mm |
| Jedna oblast záběru v nejkratší vzdálenosti | 131 x 134 mm při vzdálenosti 200 mm |
| Jedna oblast snímání na největší vzdálenost - Víceřádkový laser a plné zorné pole | 312 x 269 mm při vzdálenosti 400 mm |
| Jedna oblast záběru na nejdelší vzdálenost - VCSEL | 505 x 538 mm při vzdálenosti 800 mm |
| Úhlové zorné pole | 46 ° x 37° |
| Minimální objem skenování | 10 × 10 × 10 mm |
| Maximální objem skenování | 2 x 2 x 2 m |
| Rychlost skenování - víceřádkový laser | až 105 fps s grafickou kartou NVIDIA nebo až 60 fps při výpočtu procesorem |
| Rychlost skenování - strukturované světlo s plným zorným polem | až 20 snímků za sekundu |
| Rychlost skenování - VCSEL | až 30 snímků za sekundu |
| Počet zaznamenaných bodů - víceřádkový laser | až 2 000 000 bodů/s |
| Počet zaznamenaných bodů - strukturované světlo s plným zorným polem | až 5 000 000 bodů/s |
| Rozlišení RGB kamery | 1,3 MPx |
| Barevné skenování | Ano |
| Metody sledování | geometrické prvky, značky, globální značky a barvy |
| Skenování venku | Ano |
| Maximální osvětlení - víceřádkový laser | až 50 000 luxů |
| Maximální osvětlení - víceřádkový laser s externím filtrem | až 100 000 luxů |
| Maximální osvětlení - VCSEL | až 100 000 luxů |
| 3D světelné zdroje | 30 modrých křížových laserových linií, 1 modrá laserová linie pro skenování hlubokých děr, strukturované světlo v blízkém infračerveném záření s plným zorným polem a strukturované světlo VCSEL v blízkém infračerveném záření |
| Svítící diody | 8 - 4 infračervené LED diody a 4 modré LED diody |
| Bílé blikající diody | 2 |
| Výpočty prováděné vestavěným systémem | výpočet mapy hloubky |
| Počet tlačítek | 4 |
| Minimální požadavky na počítač | |
| Minimální požadavky macOS – procesor | Apple M1 Pro, M1 Max nebo M1 Ultra |
| Minimální požadavky macOS – RAM | alespoň 16 GB |
| Minimální požadavky systému Windows – procesor | 13. generace Intel Core i7 nebo AMD Ryzen 7 5800 |
| Minimální požadavky systému Windows – RAM | alespoň 16 GB |
| Minimální požadavky Windows - grafická karta | NVIDIA GeForce RTX 3060 s 8 GB paměti |
| Alternativní minimální požadavky na CPU | alespoň 8 jader, 16 vláken a základní taktovací frekvence alespoň 2,4 GHz |
| Podporované grafické čipsety | Grafické čipy NVIDIA, AMD a Apple |
| Doporučené požadavky na počítač | |
| Doporučené požadavky macOS – procesor | Apple M3 Pro, M3 Max, M3 Ultra nebo lepší |
| Doporučené požadavky macOS – RAM | alespoň 24 GB |
| Doporučené požadavky systému Windows – procesor | Intel Core i9 12. generace nebo vyšší |
| Doporučené požadavky systému Windows – RAM | alespoň 32 GB |
| Doporučené požadavky systému Windows – grafická karta | NVIDIA RTX 4060 s 8 GB paměti nebo lepší |
| Požadavky na mobilní zařízení | |
| Android - procesor | Snapdragon 8 Gen 1, Dimensity 9000, Kirin 9000S nebo systém se srovnatelným nebo vyšším výkonem |
| Android - RAM | alespoň 12 GB |
| Android - verze systému | Android 11 nebo novější |
| Android - paměť zařízení | alespoň 128 GB |
| iPhone – podporované modely | modely novější než iPhone X |
| iPhone - verze systému | iOS 14.0 nebo novější |
| iPhone - RAM | více než 4 GB |
| iPhone - paměť zařízení | alespoň 64 GB |
| iPad – podporované modely | iPad 10. generace nebo novější |
| Podpora režimu víceřádkového laseru na mobilních zařízeních | Režim nepodporuje samostatný provoz pouze se smartphonem - skener musí být připojen přes WiFi k počítači a skenovací rozhraní je v reálném čase přenášeno do mobilního zařízení |
| Samostatná práce s mobilním zařízením | Režimy strukturovaného světla s plným polem a VCSEL lze ovládat přímo z mobilního zařízení |
| Konektivita, software a napájení | |
| Podporované operační systémy | Windows 10 a Windows 11 64bitové, Android, macOS 11.0 nebo novější a iOS – podpora pro iOS označená výrobcem jako „Již brzy“ |
| Výstupní formáty souborů | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX a Splat |
| Vytváření modelů připravených pro 3D tisk | Ano |
| Wi-Fi | Wi-Fi 6 |
| Bluetooth | 4.1 |
| Typ kabelového připojení | USB 3.0 typu C – USB typu C |
| Požadavky na napájení | DC 5V/2A |
| Skenování speciálních objektů | Při skenování průhledných nebo vysoce reflexních povrchů se doporučuje použít matovací prostředek |
| Kalibrace uživatele | Ano |
| Podporované příslušenství | sada bloků se značkami, mobilní stavebnice 4. generace a dvouosý otočný stůl II |
| Kapacita volitelného držáku baterie | 5500 mAh |
| Přibližná doba provozu s volitelným držákem baterie | přibližně 4 hodiny s průměrnou spotřebou energie |
| Další informace a bezpečnost | |
| Podmínky měření přesnosti | Hodnoty přesnosti byly získány v kontrolovaném laboratorním prostředí – skutečné výsledky se mohou lišit v závislosti na provozních podmínkách a způsobu používání zařízení. |
| Třída laseru | Třída 1 – vyhněte se dlouhodobému přímému vystavení očí světlu |
| Varování před bleskem | Zařízení používá blikající světelné zdroje, které nemusí být vhodné pro osoby s fotosenzitivní epilepsií |
| Rozměry | 160 × 30 × 72 mm |
| Mše | 286 g |
