Popis produktu: 3D skener - Revopoint Trackit SR - Standardní edice
Revopoint Trackit SR je profesionální 3D skenovací systém kombinující ruční laserový skener s optickým sledovacím zařízením . Zařízení využívá modrý laser třídy 2 a tři provozní režimy : 30 křížových laserových linií, 17 rovnoběžných linií a jednu linii pro těžko dostupné detaily. Přesnost jednoho snímku je 0,02 mm a objemová přesnost sledovacího systému je 0,025 mm + 0,04 mm x D (m) . Trackit SR podporuje komponenty s doporučenou velikostí od 10 mm do 4 m a zachycuje až 2 000 000 bodů za sekundu . Skener pracuje ve vzdálenostech od 200 mm do 500 mm, zatímco sledovací zařízení pracuje ve vzdálenostech od 800 mm do 2 500 mm. WiFi 6, optické sledování a vyměnitelná baterie umožňují provoz bez kabelů.

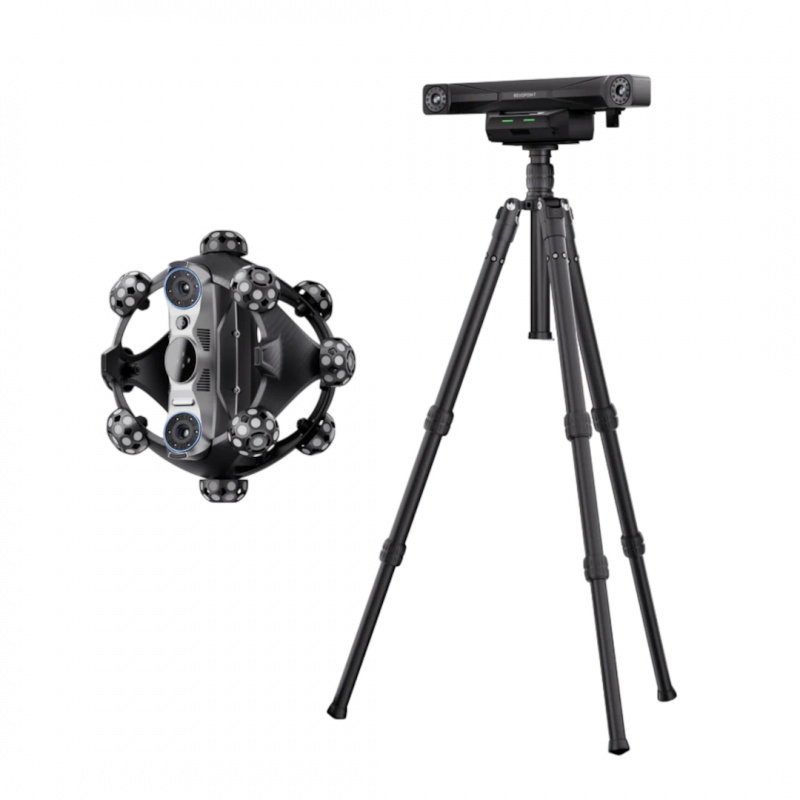

3D skener - Revopoint Trackit SR.
Revopoint Trackit SR umožňuje komplexní digitalizaci objektů o velikosti od 0,01 m do 4 m.
Klíčové vlastnosti systému Revopoint Trackit SR
- Optické sledování : umožňuje skenovat bez umístění značek přímo na objekt při práci se sledovacím zařízením
- Tři režimy modrého laseru : umožňují přizpůsobit metodu skenování detailům, velkým povrchům a hlubokým otvorům a štěrbinám
- Přesnost 0,02 mm na jeden snímek : umožňuje reprodukovat malé prvky a složitou geometrii
- Objemová přesnost 0,025 mm + 0,04 mm x D (m) : zajišťuje vysokou konzistenci dat při měření větších součástí
- Rychlost až 2 000 000 bodů/s : urychluje digitalizaci povrchu a vytváření hustých mračen bodů
- Rozsah velikostí objektů od 10 mm do 4 m : umožňuje pracovat jak s malými díly, tak s většími průmyslovými komponenty
- WiFi 6 : umožňuje bezdrátový přenos naskenovaných dat do počítače
- RGB kamera : umožňuje reprodukovat barvu a texturu povrchu ve 3D modelu
- Aktivní tepelná stabilizace : systém dosáhne tepelné stability přibližně za 2 minuty a neustále monitoruje vnitřní a okolní teplotu
- Konstrukce z uhlíkových vláken : zvyšuje tuhost systému při zachování nízké hmotnosti
- Skenování tmavých a kovových povrchů : Modrý laser zachycuje náročné povrchy bez nutnosti skenovacího spreje v mnoha běžných aplikacích.
- Skenování v terénu : systém je navržen i pro použití mimo laboratoř a může fungovat i v silných venkovních světelných podmínkách.
- Vyměnitelná baterie skeneru : poskytuje až 2,5 hodiny provozu a usnadňuje mobilní měření
- Automatická kalibrace : Dvouosý gimbal zjednodušuje postup kalibrace ve více polohách
Tři režimy modrého laseru pro různé měřicí úlohy
Trackit SR používá Tři přepínatelné režimy skenování modrým laserem jej činí vhodným jak pro detailní digitalizaci, tak pro rychlé snímání větších prvků. Jemný režim s 30 křížovými laserovými liniemi je ideální pro přesné snímání detailů a složitých povrchů a nabízí pracovní vzdálenost 200 mm až 400 mm. Daleký režim využívá 17 rovnoběžných laserových linií a pracuje od vzdálenosti 250 mm do 500 mm, což umožňuje rychlejší snímání velkých a nejasných povrchů. Režim Hluboké díry s jednou laserovou linií usnadňuje snímání hlubokých děr, drážek, štěrbin, mřížek a dalších obtížně viditelných oblastí.

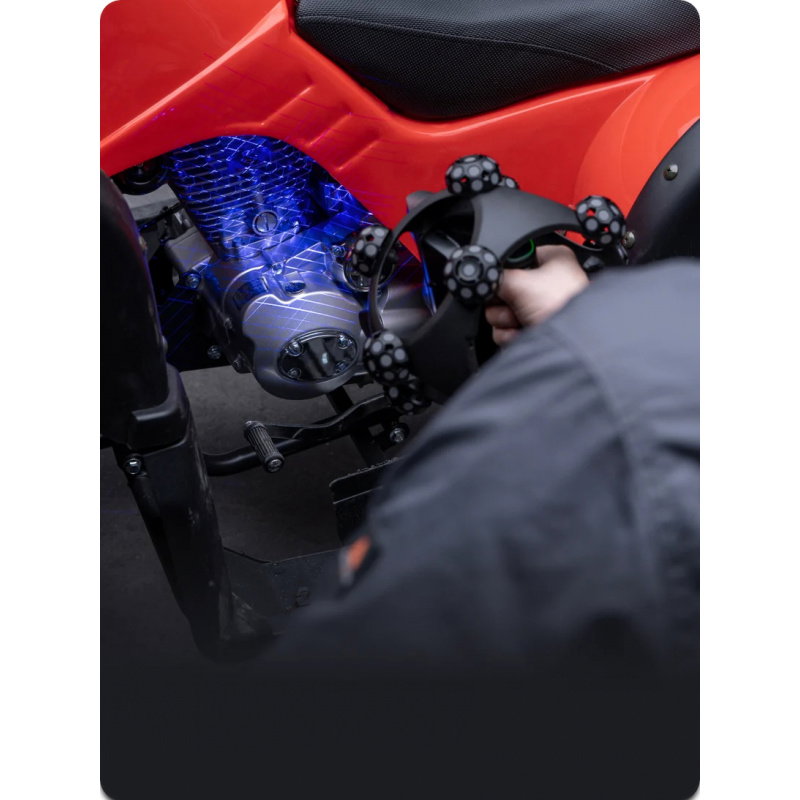

Skener je vybaven třemi různými provozními režimy založenými na modrém laseru, což umožňuje přizpůsobit proces měření specifikám každého detailu.
Bezdrátová komunikace prostřednictvím modulu WiFi 6 umožňuje volný pohyb kolem měřeného objektu bez zamotávání kabelů a nutnosti neustálého přemisťování pracovní stanice.
Velký skenovací rozsah a vysoká přesnost měření
Revopoint Trackit SR je navržen pro skenování objektů s doporučenou velikostí od 10 mm do 4 m , což umožňuje digitalizovat malé mechanické součásti, karosářské komponenty a větší struktury v jednom systému. Přesnost jednoho snímku je 0,02 mm s maximální roztečí bodů 0,05 mm a objemová přesnost sledovacího systému je 0,025 mm + 0,04 mm x D (m) . Sledovací systém pracuje v rozsahu od 800 mm do 2500 mm a poskytuje sledovací objem 3 m³, přičemž maximální plocha sledovacího snímku při 2500 mm je 2075 x 1778 mm. Stabilitu měření zvyšuje aktivní vytápění a interní a externí teplotní senzory a výrobce doporučuje provádět co nejpřesnější měření při teplotě mezi 20 °C a 25 °C.
Lehká konstrukce, WiFi 6 a mobilní ovládání s 3D skenerem

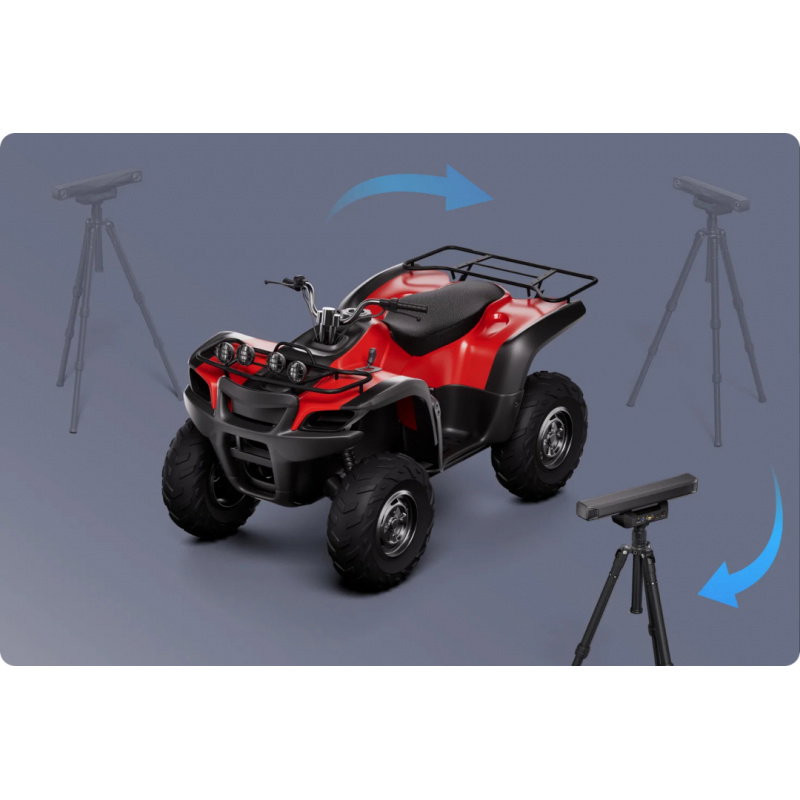

Trackit SR je určen pro mobilní průmyslová měření – rám je vyroben z uhlíkových vláken a pouzdro skeneru je vyrobeno z polykarbonátu. Skener váží 1 kg a tracker 1,5 kg , takže celý základní měřicí systém se relativně snadno přepravuje. Sada Standard Edition je dodávána v kufru na kolečkách . Modrý laser třídy 2 snímá geometrii, tracker využívá pásmo NIR pro sledování a RGB kamera zachycuje informace o barvě a struktuře povrchu . Připojení WiFi 6 umožňuje bezdrátový přenos obrazu a dat do počítače a náhled skenu lze zobrazit i na mobilním zařízení. Ve standardním režimu optického sledování nejsou značky na skenovaném objektu vyžadovány ; používají se však při samostatném skenování v režimu Marker Scan a pro vybrané postupy s více stanicemi.

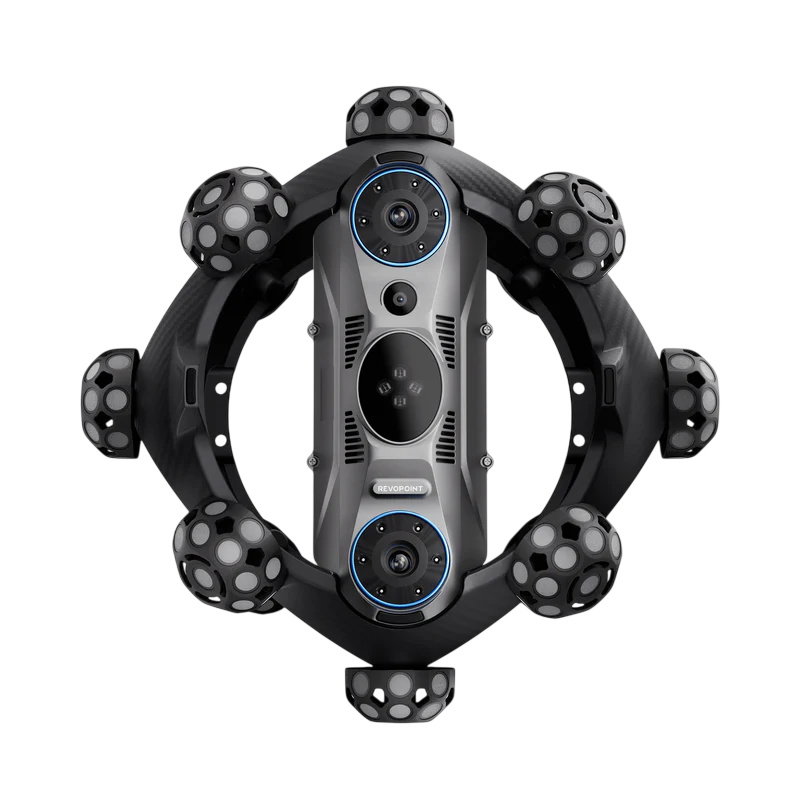

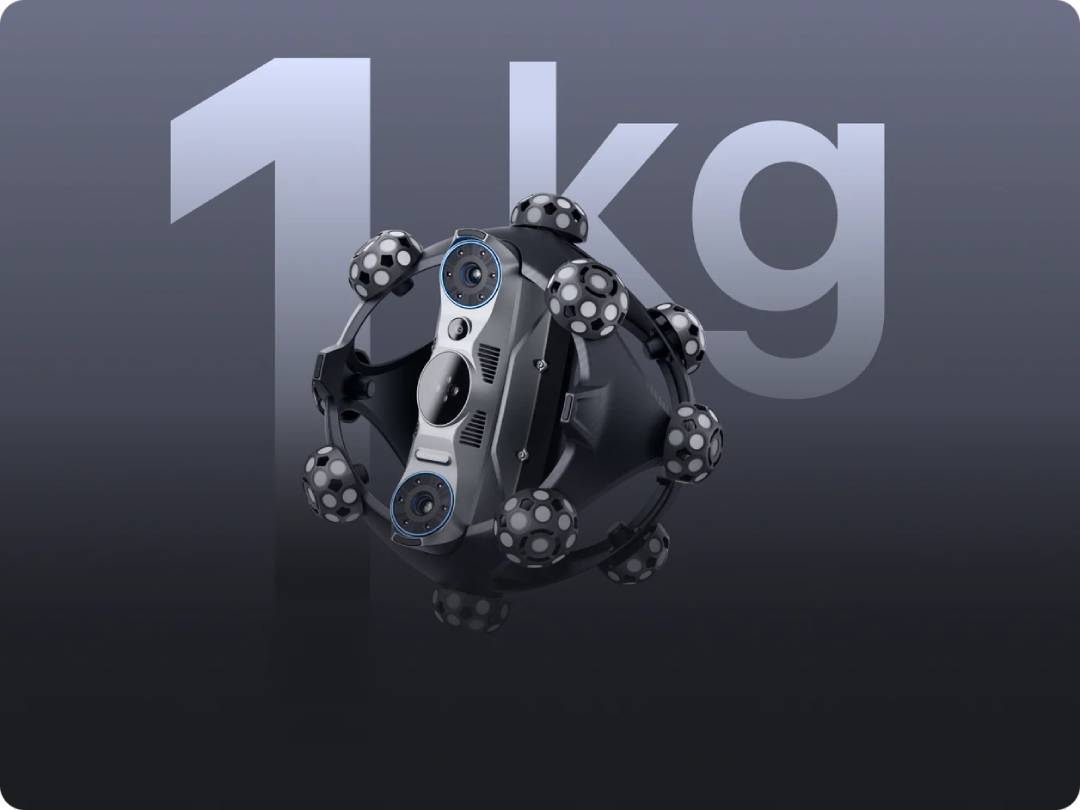

Pouzdro skeneru je založeno na lehkém a ultra pevném rámu z uhlíkových vláken a polykarbonátu, což zajišťuje, že skener váží pouhý 1 kg a tracker váží 1,5 kg.

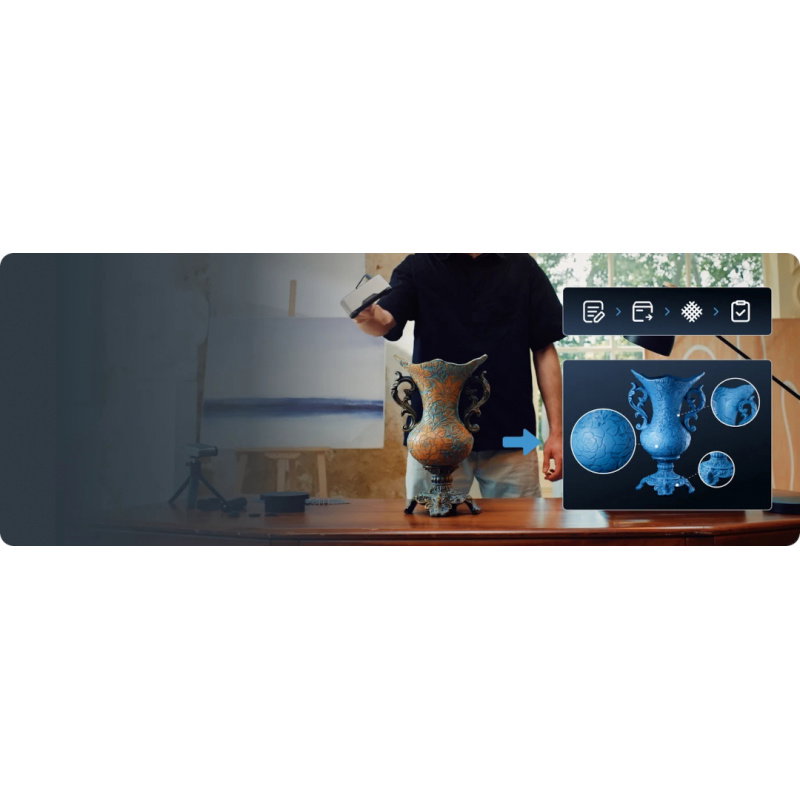

Software Revo Track umožňuje kompletní zpracování mračna bodů, úpravu sítě a snadný export souborů ve formátech PLY, OBJ, STL, ASC, 3MF, GLTF a FBX.
Revo Track, Revo Measure a Revo Design - software pro 3D skenování
Bezplatný software Revo Track zvládá skenování, zpracování, úpravy, slučování dat a kalibraci systému Trackit SR a je k dispozici pro Windows a macOS. Program umožňuje exportovat modely ve formátech PLY, OBJ, STL, ASC, 3MF, GLTF a FBX , díky čemuž jsou data vhodná pro použití v CAD aplikacích, 3D modelovacích programech a 3D tiskových slicerech. Revo Design je k dispozici také pro úpravu sítí, modelování volných tvarů a parametrické modelování a procesy skenování do CAD, zatímco Revo Measure umožňuje provádět rozměrová měření, analýzu GD&T, analýzu odchylek a porovnávání modelů skenování do CAD. Licence Revo Measure není součástí Standard Edition; roční licence je součástí CMM Edition. Revo Track lze také integrovat s externími aplikacemi pomocí volitelné funkce vzdáleného ovládání TCP.

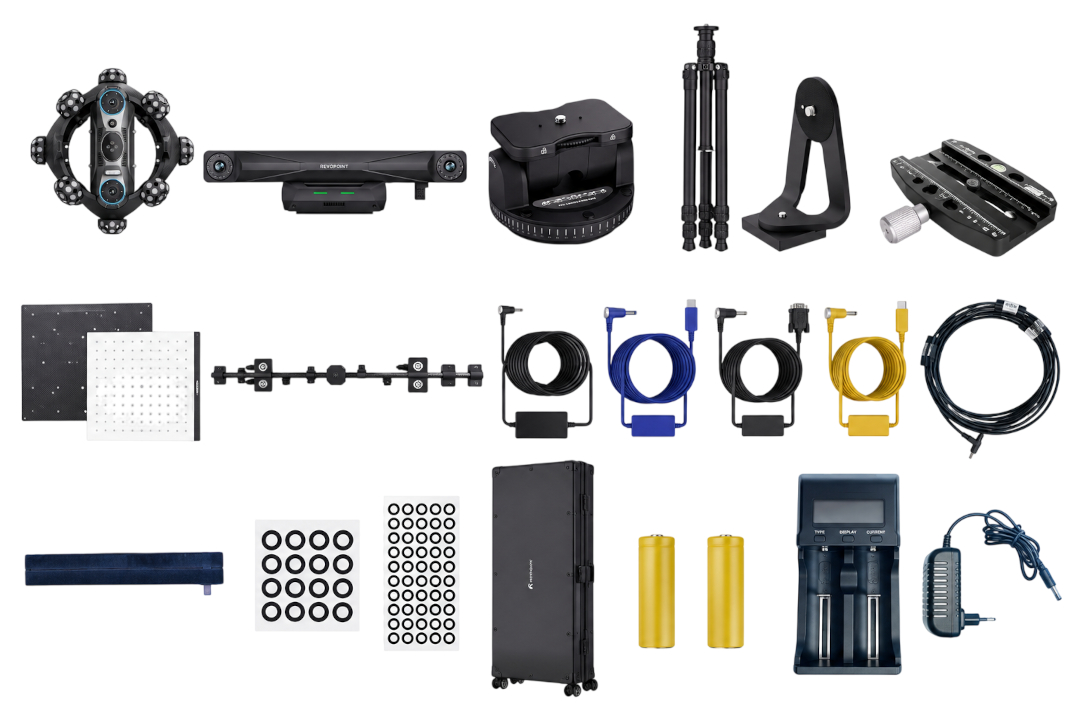

Obsah sady
- Skener Revopoint Trackit SR

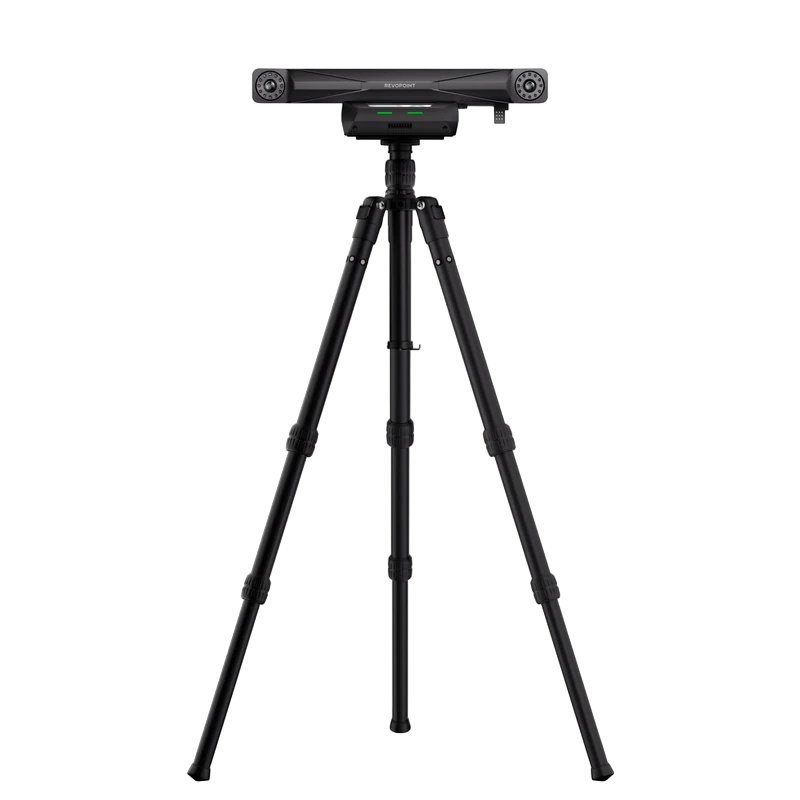

- Sledovač
- Dvouosý gimbal pro automatickou kalibraci
- Stativ
- Adaptérová deska gimbalu
- Rychloupínací rukojeť
- Kalibrační deska
- Kalibrační tyč
- Nabíječka
- Sledovací kabel - PC
- Kabel skeneru k počítači
- Sledovač kabelů - skener
- Kabel sledovacího zařízení - Gimbal
- Kryt kabelu
- 20 magnetických značek
- 200 samolepicích fixů
- Přepravní kufr na kolečkách
- 2 baterie pro skener
- Nabíječka baterií skeneru

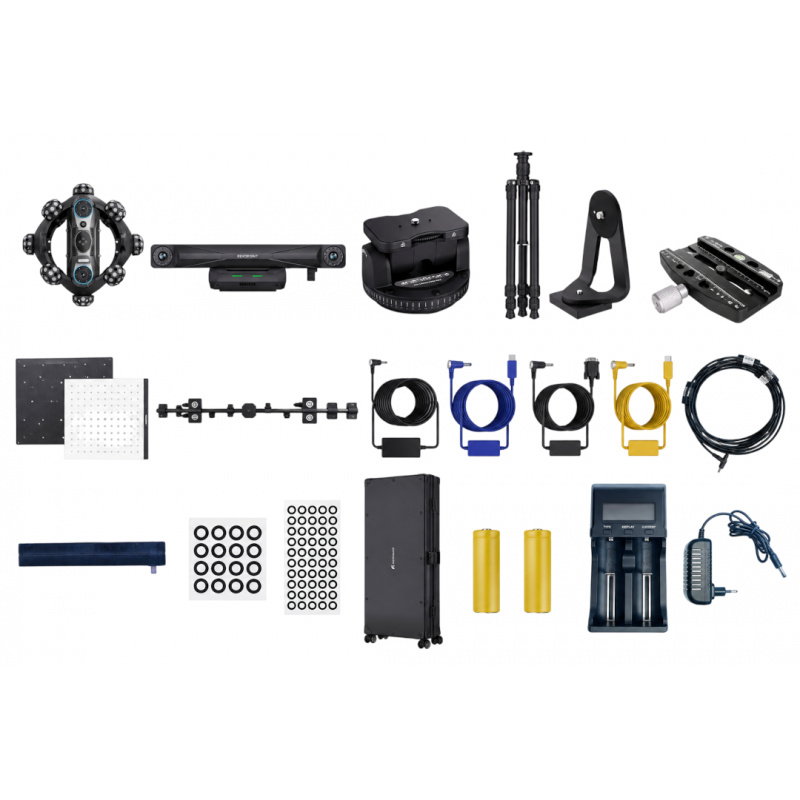

Prvky obsažené v sadě.
| Technické specifikace 3D skeneru Revopoint Trackit SR | |
|---|---|
| Skener Trackit SR | |
| Přesnost jednotlivých snímků | 0,02 mm |
| Standard akceptační zkoušky | VDI/VDE 2634 část 3 a ISO 10360-13 |
| Vzdálenost sloučených bodů | až 0,05 mm |
| Rychlost skenování | až 2 000 000 bodů/s |
| Zdroj světla - Jemný režim | 30 křížových modrých laserových linií |
| Zdroj světla - vzdálený režim | 17 rovnoběžných modrých laserových linií |
| Zdroj světla - režim hluboké díry | 1 modrá laserová čára |
| Třída laseru | třída 2 |
| Pracovní vzdálenost - 30 křížových čar | od 200 mm do 400 mm |
| Pracovní vzdálenost - 17 rovnoběžných linií | od 250 mm do 500 mm |
| Pracovní vzdálenost - jedna linka | od 200 mm do 400 mm |
| Jednorázová střela na nejkratší vzdálenost | 123 x 130 mm při 200 mm |
| Oblast jednoho zásahu na největší vzdálenost | 330 x 325 mm při 500 mm |
| Doporučený rozsah velikostí skenovaných objektů | od 10 mm do 4 m |
| Bezdrátové připojení skeneru | Wi-Fi 6 |
| Výdrž baterie skeneru | až 2,5 hodiny |
| Provozní teplota | od 0 °C do 30 °C |
| Doporučená teplota pro nejvyšší přesnost | od 20 °C do 25 °C |
| Výstupní formáty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiál rámu | uhlíkové vlákno |
| Materiál pouzdra | polykarbonát |
| Záznam textur | RGB kamera |
| Sledovač | |
| Objemová přesnost sledovacího systému | 0,025 mm + 0,04 mm x D (m) |
| Pracovní vzdálenost trackeru | od 800 mm do 2500 mm |
| Minimální plocha sledovacího rámce | 587 x 569 mm při 800 mm |
| Maximální plocha sledovacího rámce | 2075 x 1778 mm při 2500 mm |
| Sledování objemu | 3 m³ |
| Sledovací šířka pásma | Blízký infračervený záření (NIR) |
| Bezdrátové připojení trackeru | Wi-Fi 6 |
| Uživatelská rekalibrace | manuální kalibrace |
| Automatická kalibrace | dvouosý gimbal pro vícepolohovou kalibraci |
| Podporované příslušenství | Kalibrační deska, kalibrační tyč, kotvicí blok, bateriová rukojeť |
| Rozměry a hmotnost | |
| Rozměry skeneru | 250 × 250 × 177 mm |
| Hmotnost skeneru | 1 kg |
| Rozměry sledovacího zařízení | 441 × 111 × 103 mm |
| Hmotnost sledovacího zařízení | 1,5 kg |
| Celková hmotnost skeneru a sledovacího zařízení | 2,5 kg |
