Popis produktu: 3D skener - Revopoint Trackit SR - CMM Edition
Revopoint Trackit SR CMM Edition kombinuje ruční laserový skener s optickým sledovacím zařízením a měřicím zařízením. Systém využívá 30 křížových laserů, 17 paralelních laserů a jednu modrou laserovou linii , což umožňuje přizpůsobení registrace pro jemné detaily, velké povrchy a hluboké díry. Skener dosahuje přesnosti 0,02 mm na jeden snímek a rychlosti až 2 000 000 bodů/s , zatímco sledovací systém poskytuje objemovou přesnost 0,025 mm + 0,04 mm x D (m) . Velikosti objektů se pohybují od 10 mm do 4 m . WiFi 6 a optické sledování snižují závislost na kabelech a markerech. CMM Edition rozšiřuje Standard Edition o kuličkovou desku, roční licenci Revo Measure, bateriový grip a napájecí kabel , čímž vytváří kompletní balíček pro kontrolu kvality a ověřování rozměrů.

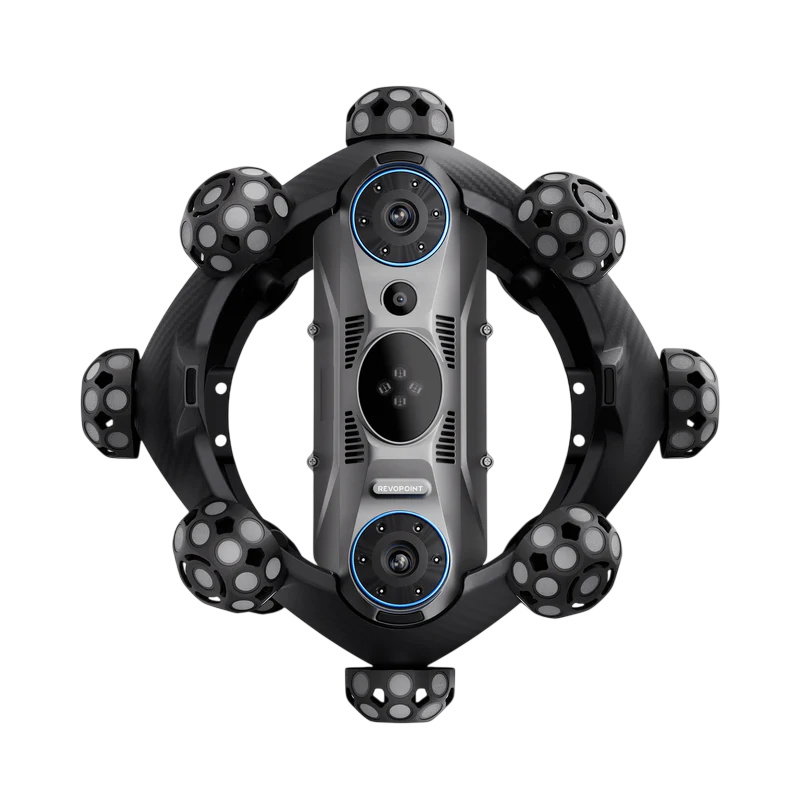

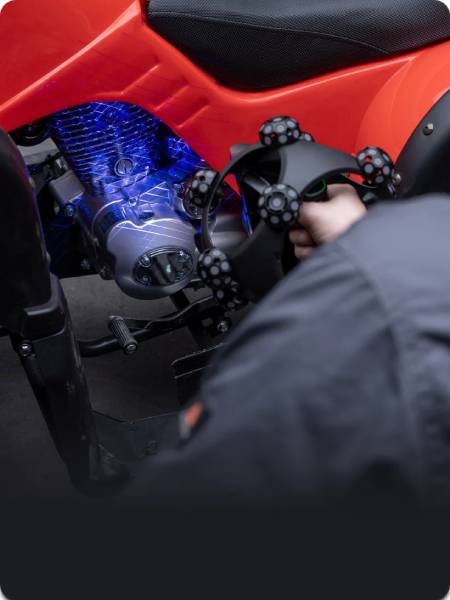

3D skener - Revopoint Trackit SR.
Skener je navržen pro práci s objekty o velikosti od 0,01 m do 4 m.
Klíčové vlastnosti sady Trackit SR CMM
- Verze pro souřadnicový měřicí stroj (CMM) pro kontrolu kvality : rozšířená sada obsahuje vybavení a software pro usnadnění přechodu od skenování k rozměrové analýze
- Kuličková deska : používá se k ověření přesnosti systému přímo na místě
- Revo Measure s roční licencí : umožňuje provádět měření, analyzovat GD&T, porovnávat skeny s CAD modely a vyhodnocovat odchylky
- Přesnost jednoho snímku 0,02 mm : umožňuje zachytit geometrii součástí, které vyžadují detailní reprodukci
- Objemová přesnost 0,025 mm + 0,04 mm x D (m) : podporuje sledovatelnost při skenování větších součástí
- Tři režimy modrého laseru : 30 křížových linií, 17 rovnoběžných linií a jedna linie umožňují přizpůsobit pracovní metodu geometrii objektu
- Rychlost až 2 000 000 bodů/s : umožňuje efektivní registraci velkých povrchů a zkracuje dobu sběru dat
- Dosah objektů od 10 mm do 4 m : umožňuje analýzu jak malých součástí, tak i větších částí strojů nebo vozidel
- Skenování bez značek : optický sledovač určuje polohu skeneru v reálném čase, takže v základním režimu skenování po stopách není nutné lepit pásku na povrch objektu.
- WiFi 6 : umožňuje bezdrátový přenos dat mezi zařízeními a počítačem
- Battery Grip : zvyšuje mobilitu trackeru a usnadňuje provádění měření na více stanicích
- RGB kamera : zaznamenává informace o barvě a textuře povrchu modelu
- Tepelná stabilizace : aktivní vytápění a teplotní senzory pomáhají udržovat stabilní podmínky měření
- Karbonová konstrukce : použití uhlíkových vláken zajišťuje vysokou tuhost a zároveň nízkou hmotnost zařízení
- Výkon při vysokém osvětlení : Trackit SR umožňuje venkovní skenování v okolním osvětlení až do 100 000 luxů
Modré laserové režimy pro detaily, velké plochy a otvory
Systém nabízí tři doplňkové režimy laserového skenování , které vám umožňují přizpůsobit provozní charakteristiky tvaru a velikosti měřeného dílu. Režim Fine využívá 30 modrých laserových linií ve tvaru kříže a je primárně navržen pro přesné snímání detailů, složitých povrchů a černých, kovových a reflexních prvků. Režim Far se 17 rovnoběžnými liniemi pracuje na větší vzdálenost – od 250 mm do 500 mm – a umožňuje rychlé snímání větších nebo jinak nevýrazných povrchů. Režim Deep Hole generuje jednu modrou laserovou linii , což usnadňuje mapování úzkých drážek, štěrbin, hlubokých otvorů a dalších struktur s omezenou viditelností.
Revopoint Trackit SR používá modrý laser pracující ve 3 režimech (od 1 do 30 laserových linií).
Skener umožňuje bezdrátový provoz prostřednictvím připojení WiFi 6.
Rozsah měření a stabilita dat během kontroly kvality
Trackit SR podporuje objekty o velikosti od 10 mm do 4 m , takže je vhodný pro vše od malých mechanických dílů až po karoserie, konstrukční prvky a větší průmyslové sestavy. Přesnost jednoho rámu je 0,02 mm s maximální integrovanou roztečí bodů 0,05 mm a objemová přesnost sledovacího systému dosahuje 0,025 mm + 0,04 mm x D (m) . Sledovací systém pracuje od vzdálenosti 800 mm do 2500 mm, což poskytuje sledovací objem 3 m³ a maximální plochu rámu 2075 x 1778 mm při 2500 mm. U verze pro souřadnicový měřicí stroj (CMM) lze k ověření přesnosti systému na staveništi použít kuličkovou desku, zatímco aktivní vytápění a teplotní senzory pomáhají zmírnit dopady teplotních změn. Pro dosažení nejvyšší přesnosti výrobce doporučuje okolní teplotu 20 °C až 25 °C.
Mobilní návrh a bezdrátová organizace měřicí stanice

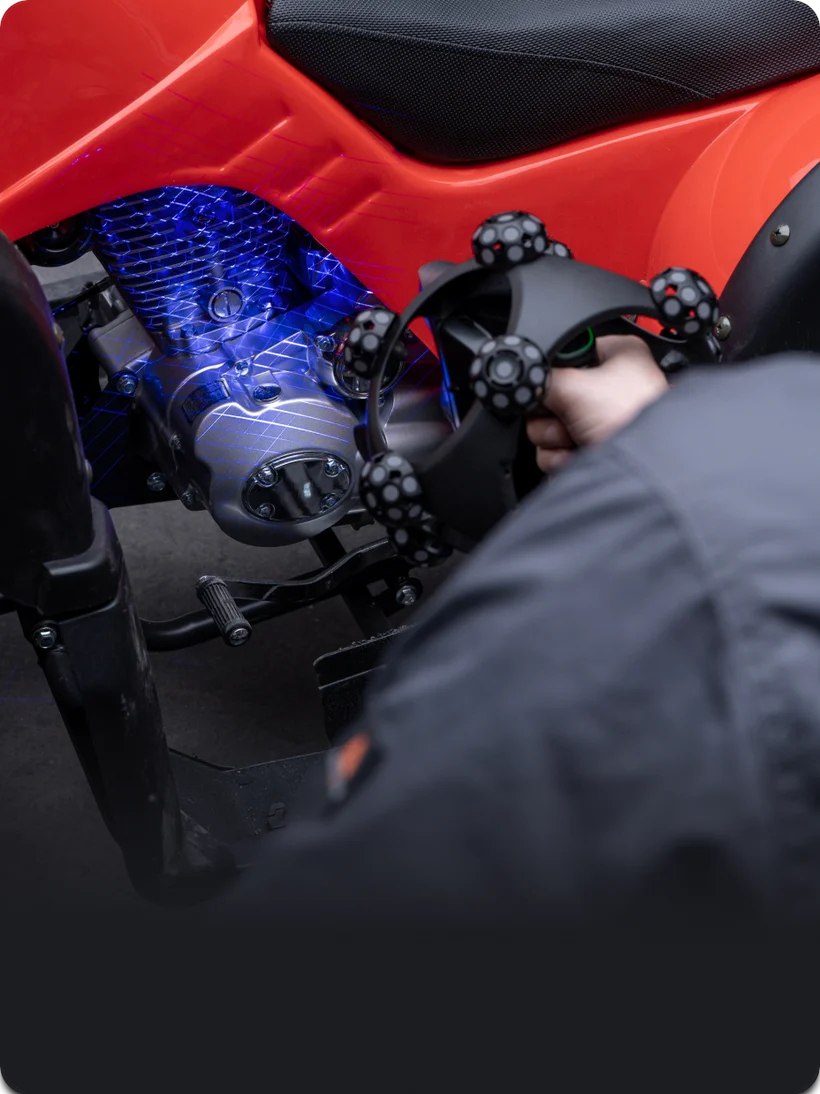

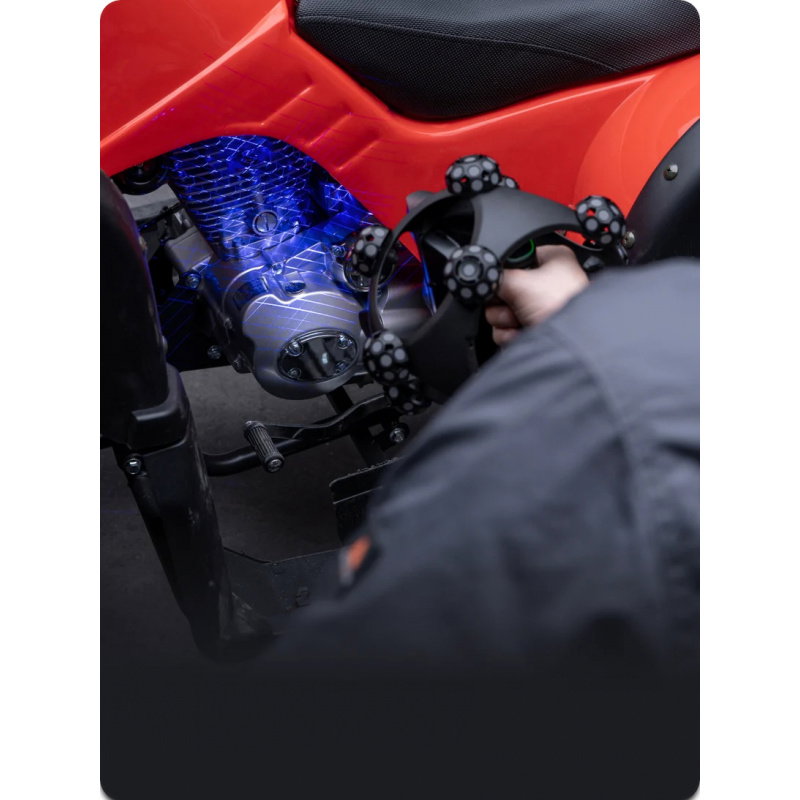

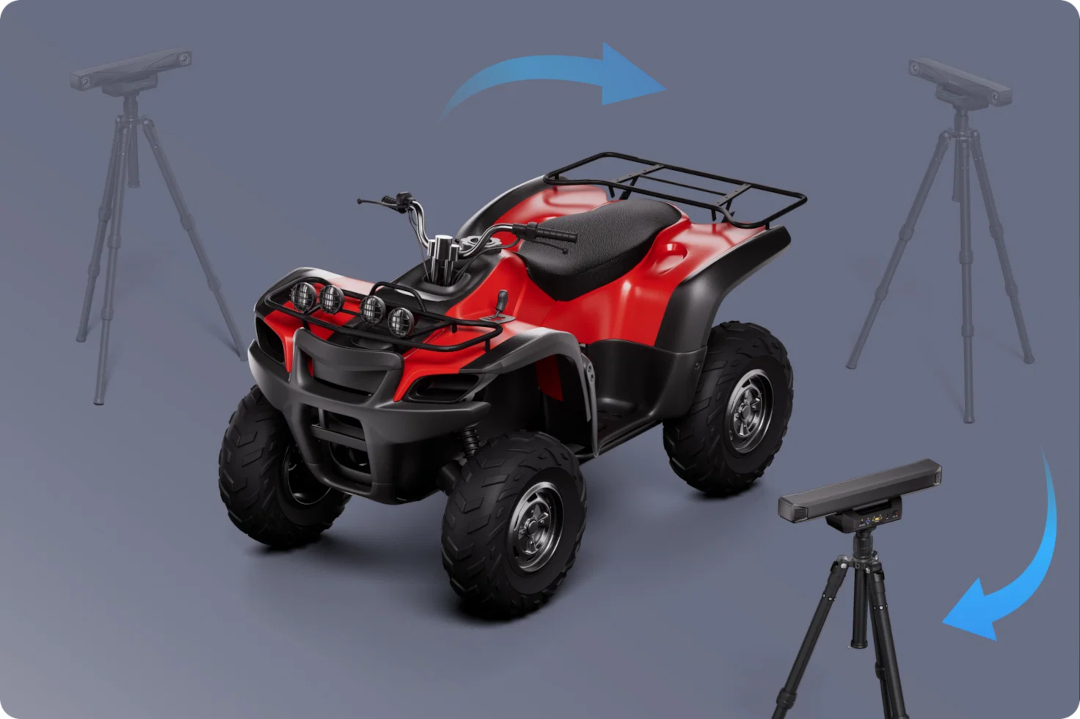

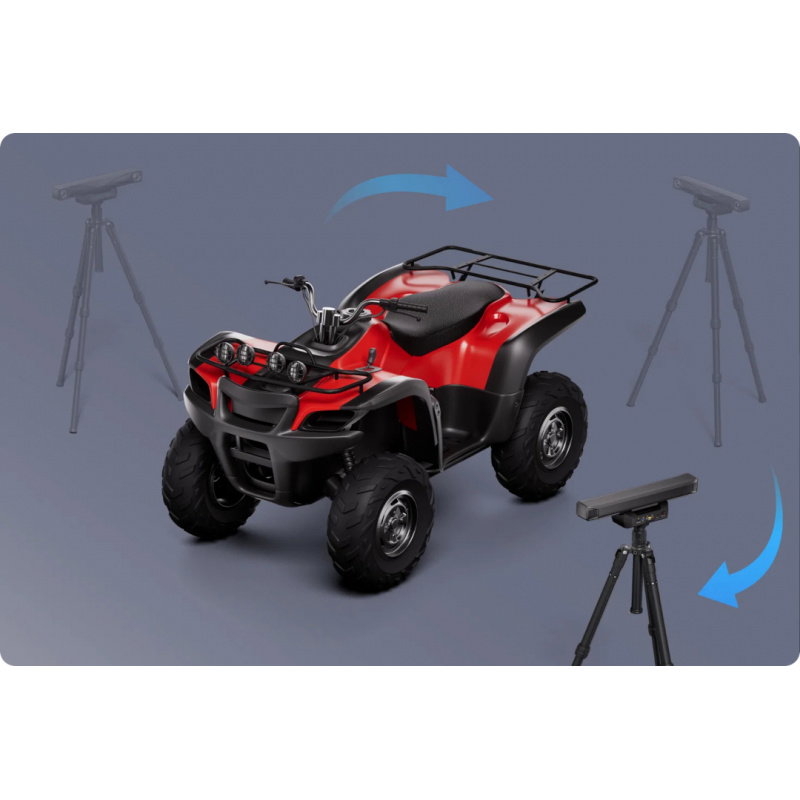

Skener a tracker jsou navrženy pro použití jak v měřicí laboratoři, tak přímo na stroji, vozidle nebo velkém obrobku. Skener váží 1 kg, tracker 1,5 kg a konstrukční komponenty z uhlíkových vláken pomáhají kombinovat vysokou tuhost s nízkou hmotností. Pro skenování geometrie se používá modrý laser třídy 2 , zatímco optický sledovací systém pracuje v pásmu NIR . Připojení WiFi 6 umožňuje bezdrátový přenos dat do počítače a vyměnitelné baterie skeneru poskytují až 2,5 hodiny provozu . Součástí CMM Edition je také bateriový grip s napájecím kabelem pro větší flexibilitu při polohování trackeru, což je obzvláště užitečné při měření velkých objektů na více stanicích.
Skener umožňuje venkovní skenování s osvětlením až 100 000 luxů.

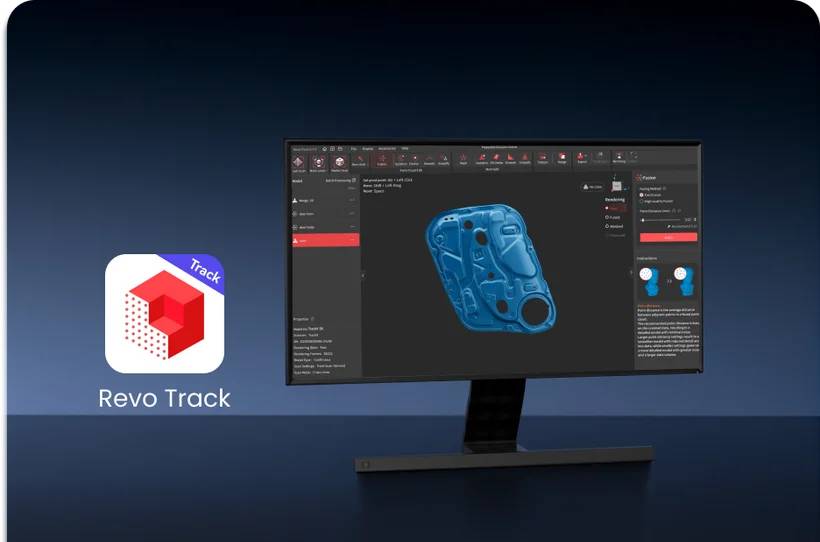

Trackit SR funguje s bezplatným softwarem Revo Track, a edice CMM nabízí také roční licenci Revo Measure.
Revo Measure a Revo Track v procesu skenování a kontroly
CMM Edition rozšiřuje možnosti systému o roční licenci Revo Measure , která umožňuje přímé použití naskenované geometrie pro rozměrovou kontrolu a analýzu kvality. Program umožňuje měření délky, úhlu a objemu, analýzu GD&T, vytváření průřezů a porovnávání naměřených dat s CAD modely, včetně generování map odchylek, které zobrazují rozložení chyb povrchu. Záznam a přípravu dat zajišťuje bezplatný software Revo Track , který podporuje skenování, kalibraci, slučování, úpravy a export do formátů PLY, OBJ, STL, ASC, 3MF, GLTF a FBX . Data lze poté použít v CAD prostředích, 3D modelovacích programech a 3D tiskových aplikacích. Licence Revo Measure, která je součástí CMM Edition, je určena pro Windows 10 a Windows 11 .
Obsah sady

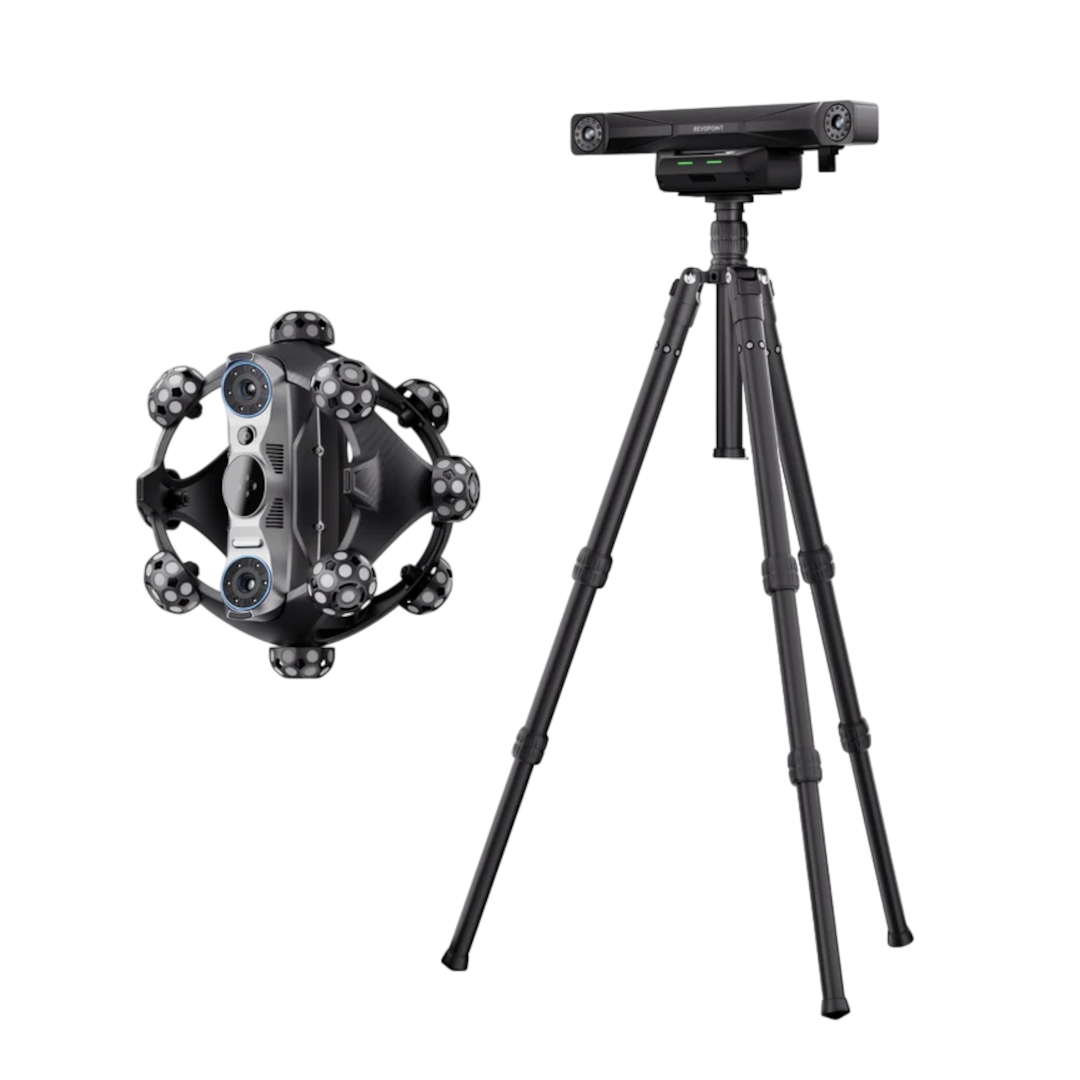

- Skener Revopoint Trackit SR

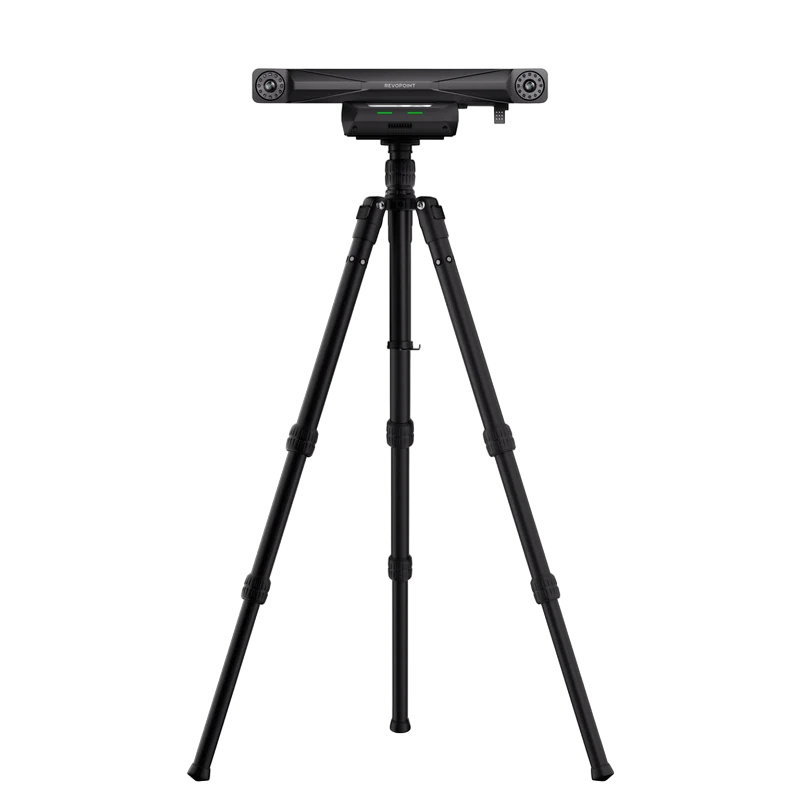

- Sledovač
- Dvouosý gimbal pro automatickou kalibraci
- Stativ
- Adaptérová deska gimbalu
- Rychloupínací rukojeť
- Kalibrační deska
- Kalibrační tyč
- Nabíječka
- Sledovací kabel - PC
- Kabel skeneru k počítači
- Sledovač kabelů - skener
- Kabel sledovacího zařízení - Gimbal
- Kryt kabelu
- 20 magnetických značek
- 200 samolepicích fixů
- Přepravní kufr na kolečkách
- 2 baterie pro skener
- Nabíječka baterií skeneru
- Kuličková deska
- Revo Measure - licence na 1 rok
- Bateriový grip
- Napájecí kabel bateriového gripu

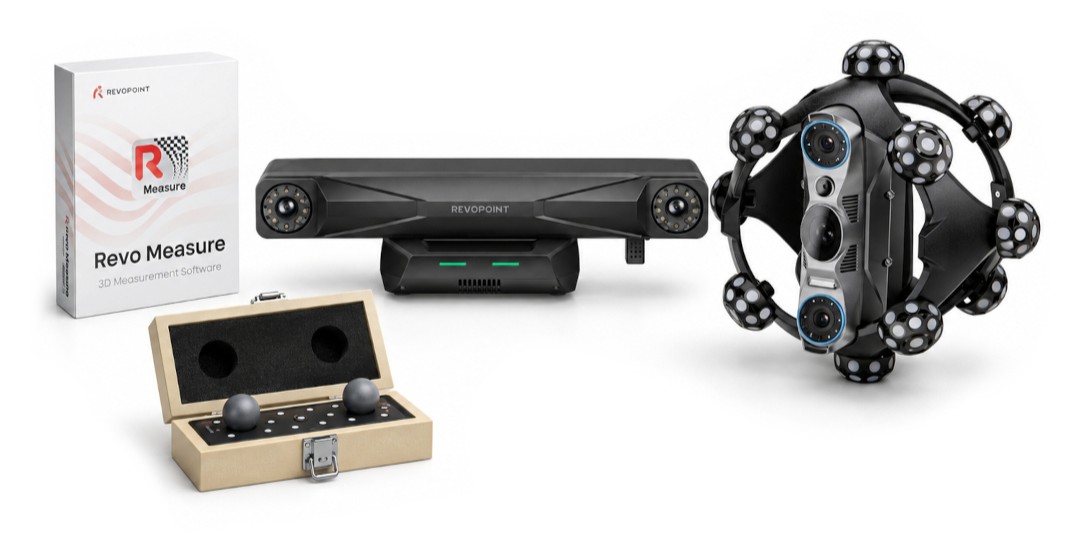

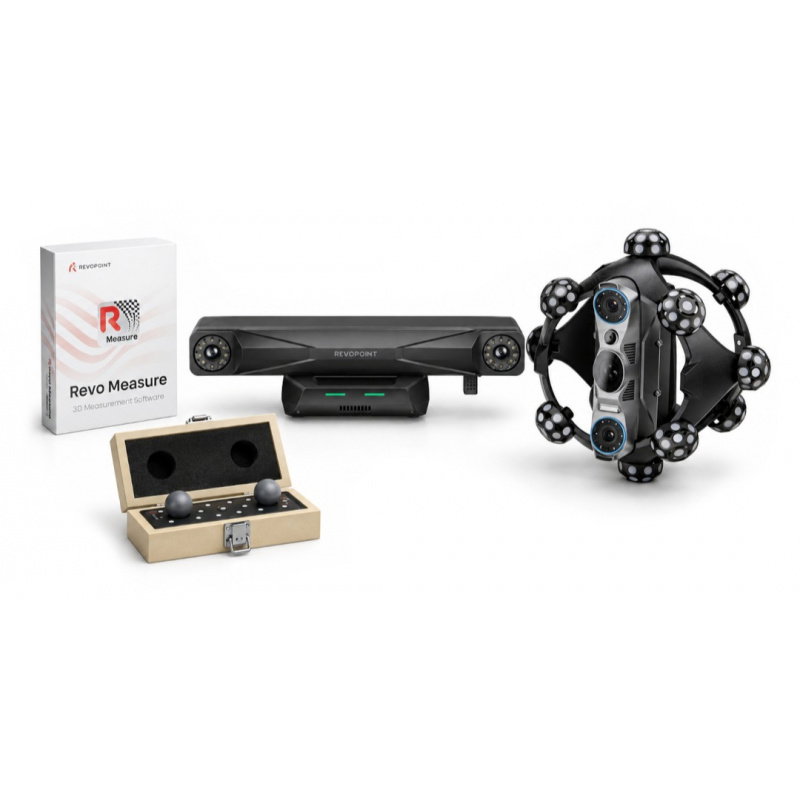

Sada obsahuje prvky standardní verze a také další příslušenství a software.
| Technické specifikace Revopoint Trackit SR | |
|---|---|
| Skener Trackit SR | |
| Přesnost jednotlivých snímků | 0,02 mm |
| Standard akceptační zkoušky | VDI/VDE 2634 část 3 a ISO 10360-13 |
| Vzdálenost sloučených bodů | až 0,05 mm |
| Rychlost skenování | až 2 000 000 bodů/s |
| Zdroj světla - Jemný režim | 30 křížových modrých laserových linií |
| Zdroj světla - vzdálený režim | 17 rovnoběžných modrých laserových linií |
| Zdroj světla - režim hluboké díry | 1 modrá laserová čára |
| Třída laseru | třída 2 |
| Pracovní vzdálenost - jemný režim | od 200 mm do 400 mm |
| Pracovní vzdálenost - režim Daleko | od 250 mm do 500 mm |
| Pracovní vzdálenost – režim hlubokých otvorů | od 200 mm do 400 mm |
| Jednorázová oblast na nejkratší vzdálenost | 123 x 130 mm při 200 mm |
| Oblast jednoho zásahu na největší vzdálenost | 330 x 325 mm při 500 mm |
| Doporučená velikost skenovaných objektů | od 10 mm do 4 m |
| Skenování venku | až 100 000 luxů |
| Bezdrátové připojení | Wi-Fi 6 |
| Výdrž baterie skeneru | až cca 2,5 hodiny |
| Provozní teplota | od 0 °C do 30 °C |
| Doporučená teplota pro nejvyšší přesnost | od 20 °C do 25 °C |
| Tepelná stabilizace | aktivní vytápění, vnitřní a vnější teplotní senzory |
| Doba dosažení tepelné stability | asi 2 minuty |
| Záznam textur | RGB kamera |
| Výstupní formáty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiál rámu | uhlíkové vlákno |
| Materiál pouzdra | polykarbonát |
| Sledovač | |
| Objemová přesnost sledovacího systému | 0,025 mm + 0,04 mm x D (m) |
| Pracovní vzdálenost | od 800 mm do 2500 mm |
| Minimální plocha sledovacího rámce | 587 x 569 mm při 800 mm |
| Maximální plocha sledovacího rámce | 2075 x 1778 mm při 2500 mm |
| Sledování objemu | 3 m³ |
| Sledovací šířka pásma | Blízký infračervený záření (NIR) |
| Bezdrátové připojení | Wi-Fi 6 |
| Uživatelská rekalibrace | manuální kalibrace |
| Podporované příslušenství | Kalibrační deska, kalibrační tyč, kotvicí blok, bateriová rukojeť |
| Hardware a software edice CMM | |
| Kuličková deska | kulová deska pro ověření přesnosti systému na měřicí stanici |
| Revo opatření | roční licence |
| Podporovaný systém pro licenci Revo Measure je součástí sady | Windows 10 / Windows 11 |
| Funkce Revo Measure | měření rozměrů, úhlů a objemů, analýza GD&T, analýza odchylek CAD, průřezy, mapy odchylek a protokolování měření |
| Bateriový grip | součástí sady |
| Napájecí kabel bateriového gripu | součástí sady |
| Rozměry a hmotnost | |
| Rozměry skeneru | 250 × 250 × 177 mm |
| Hmotnost skeneru | 1 kg |
| Rozměry sledovacího zařízení | 441 × 111 × 103 mm |
| Hmotnost sledovacího zařízení | 1,5 kg |
| Celková hmotnost skeneru a trackeru | 2,5 kg |
