Popis produktu: 3D skener - Revopoint MetroY
Revopoint MetroY je průmyslový 3D skener založený na technologii víceřádkového modrého laseru , určený pro přesné mapování malých a středně velkých objektů . Zařízení umožňuje rychlé vytváření hustých mračen bodů a přesných 3D modelů, které lze použít v reverzním inženýrství, kontrole kvality a průmyslovém designu. Skener využívá tři laserové režimy, což umožňuje skenování jak plochých povrchů, tak i složitých, vysoce detailních prvků. Díky vysoké rychlosti sběru dat a přesnosti až 0,02 mm umožňuje MetroY vytváření vysoce kvalitních digitálních modelů připravených pro další zpracování v CAD softwaru nebo 3D tisk . Jeho kompaktní design, bezdrátový přenos dat a integrace se specializovaným softwarem Revopoint z něj činí všestranný nástroj pro inženýry, designéry a specialisty na digitalizaci.

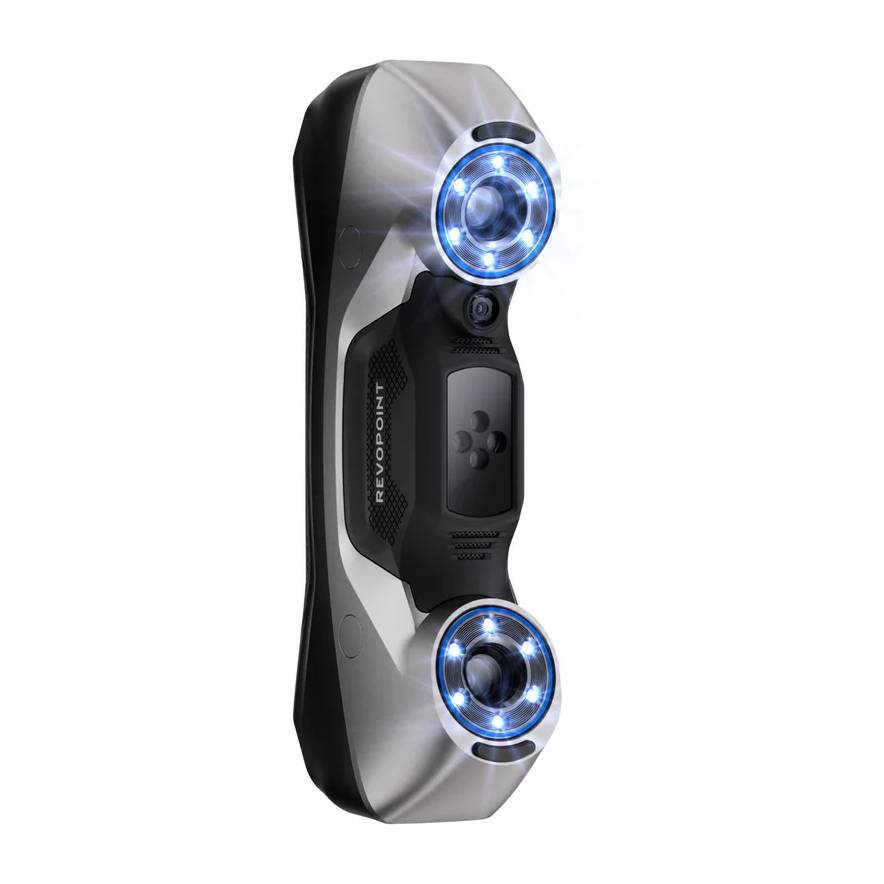

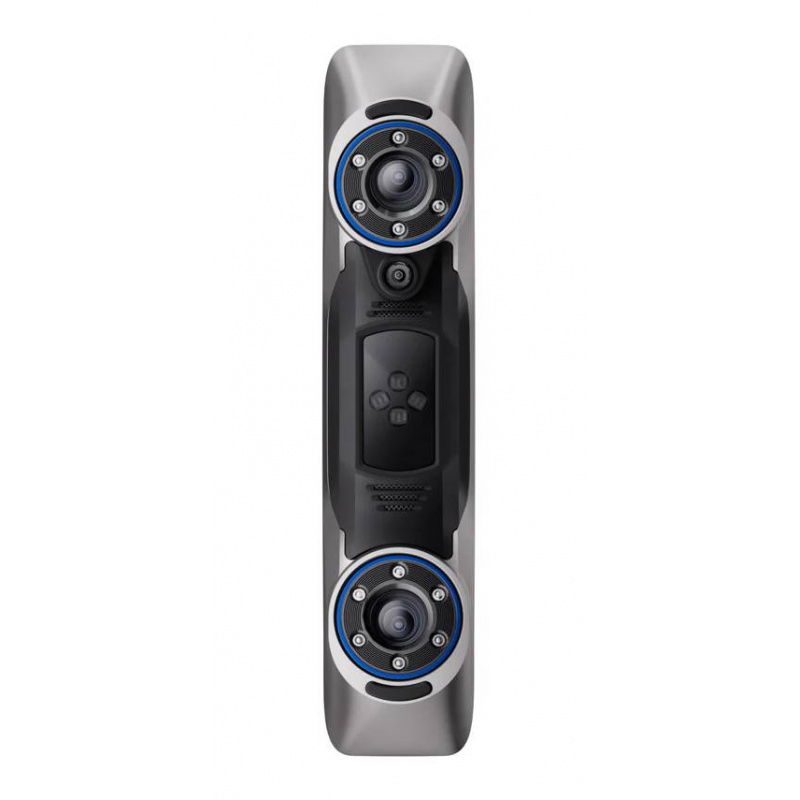

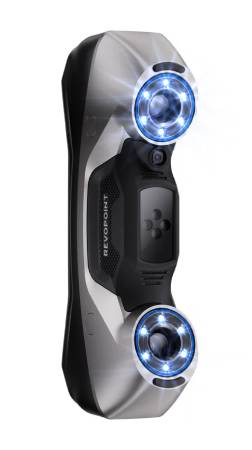

3D skener - Revopoint MetroY.

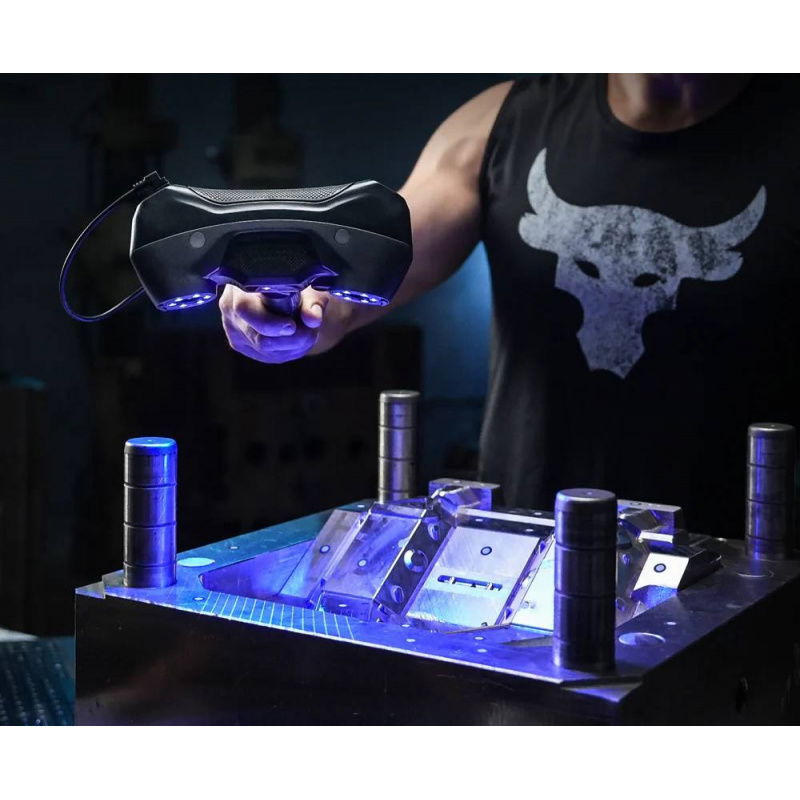

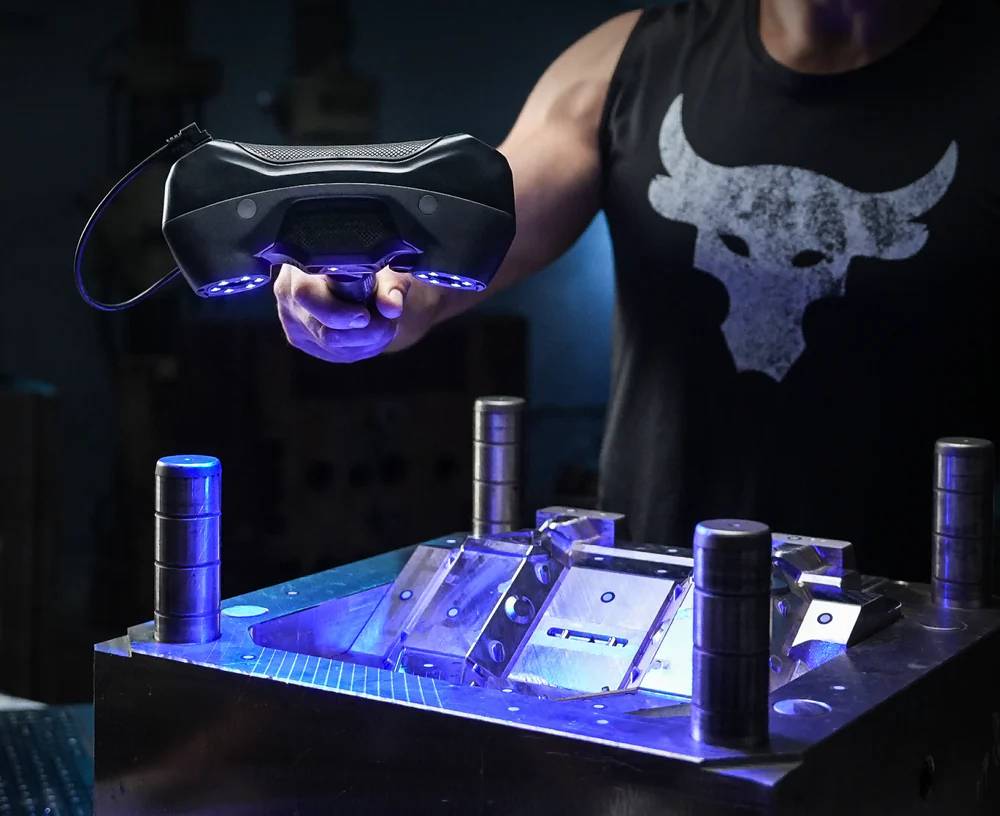

MetroY umožňuje snadno skenovat ploché, lesklé nebo černé povrchy bez nutnosti použití skenovacího spreje.
Přesná technologie 3D skenování
MetroY využívá pokročilou technologii víceřádkového modrého laseru , která umožňuje rychlé a přesné snímání geometrických dat. Režim křížových linií umožňuje vysoce výkonné skenování velkých povrchů, zatímco režim paralelních linií umožňuje přesné mapování detailů a hran. Třetí, režim jednořádkového laseru, je určen pro skenování hlubokých děr, drážek a součástí se složitou geometrií. Tato kombinace režimů umožňuje skeneru zpracovávat jak jednoduché prvky, tak i složité technické součásti. Výsledný mračno bodů lze rychle transformovat do přesného 3D modelu.
Rychlé skenování a vysoká hustota dat
Vysoký výkon skeneru MetroY umožňuje snímání až 1,5 milionu bodů za sekundu , což výrazně urychluje proces digitalizace. Hustý mračno bodů umožňuje zobrazení i těch nejmenších strukturálních prvků. Minimální vzdálenost mezi body v modelu je až 0,05 mm , což vede k extrémně detailním modelům. Skener dokáže snímat objekty o rozměrech od 10 x 10 x 10 mm do 1 x 1 x 1 m . Díky tomu je vhodný jak pro malé mechanické prvky, tak pro větší průmyslové komponenty.
Skener generuje mračna bodů rychlostí až 1,5 milionu bodů za sekundu, což zajišťuje rychlý a přesný sběr 3D dat.

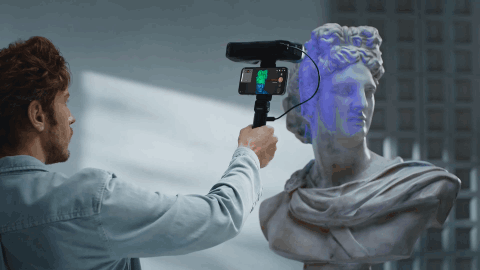

Průběh skenování můžete sledovat v reálném čase pomocí funkce Revo Mirror na vašem zařízení nebo monitoru.
Integrace softwaru Revo Metro a CAD

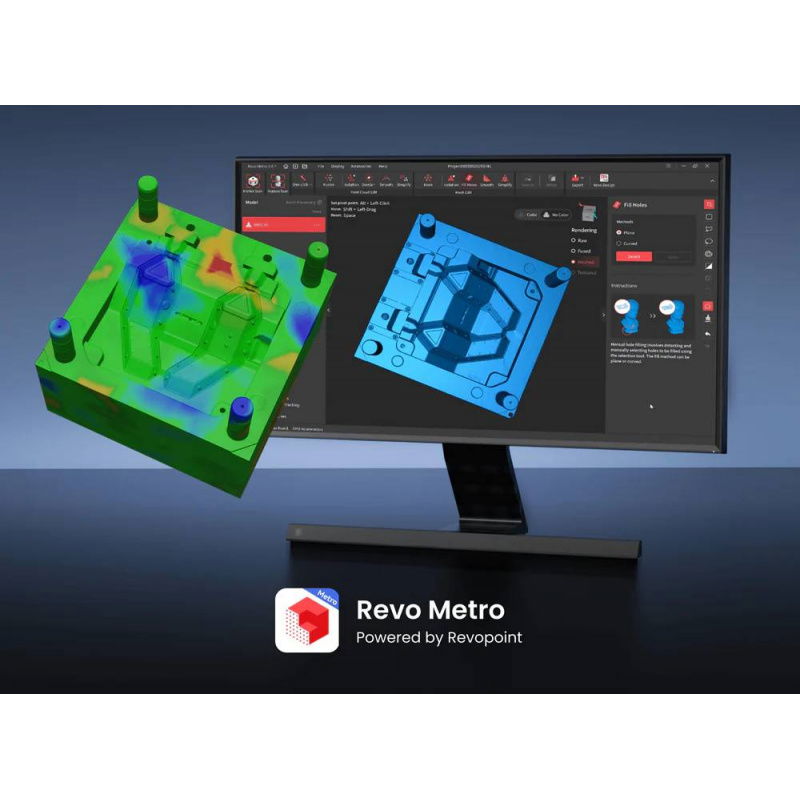

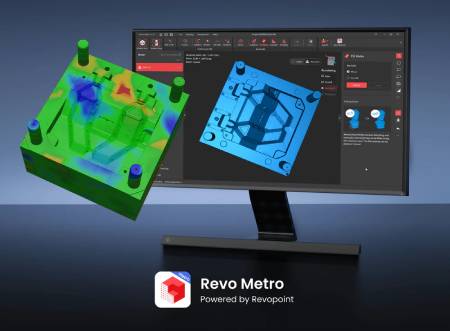

MetroY spolupracuje s bezplatným softwarem Revo Metro , který umožňuje celý proces skenování provést ve čtyřech krocích – od snímání dat až po export modelu . Program nabízí rozsáhlé nastavení parametrů skenování a náhled mračna bodů v reálném čase. To umožňuje řídit kvalitu skenování a rychle identifikovat chybějící fragmenty dat. Modely lze exportovat do oblíbených formátů, jako jsou STL, OBJ, PLY a FBX . Integrace s Revo Design a Revo Measure také umožňuje převod skenů do CAD modelů a provádění metrologických měření.
Aplikace ve strojírenství a výrobě
Skener MetroY byl navržen pro profesionální průmyslové a inženýrské aplikace. Je ideální pro procesy reverzního inženýrství , které umožňují rychlou transformaci fyzických součástek do digitálních modelů. Lze jej také použít v kontrole kvality k porovnání reálných součástek s CAD modely . Při prototypování umožňuje rychlou digitalizaci součástek a implementaci konstrukčních změn. Díky své schopnosti vytvářet přesná digitální dvojčata objektů je MetroY vhodný i pro 3D tisk a rekonstrukci dílů .
MetroY přenáší naskenovaná data v reálném čase přes WiFi 6 a k jejich zpracování využívá výpočetní výkon vašeho počítače.

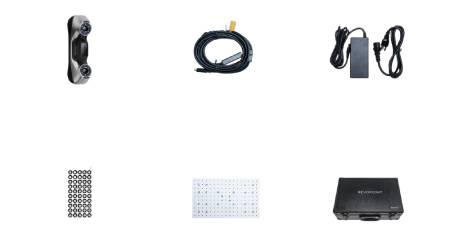

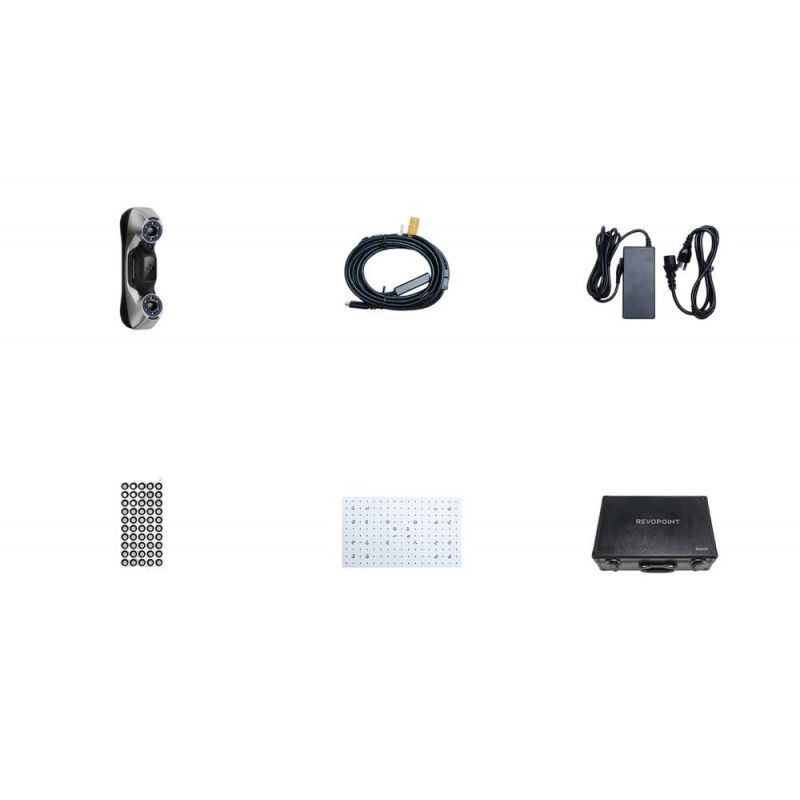

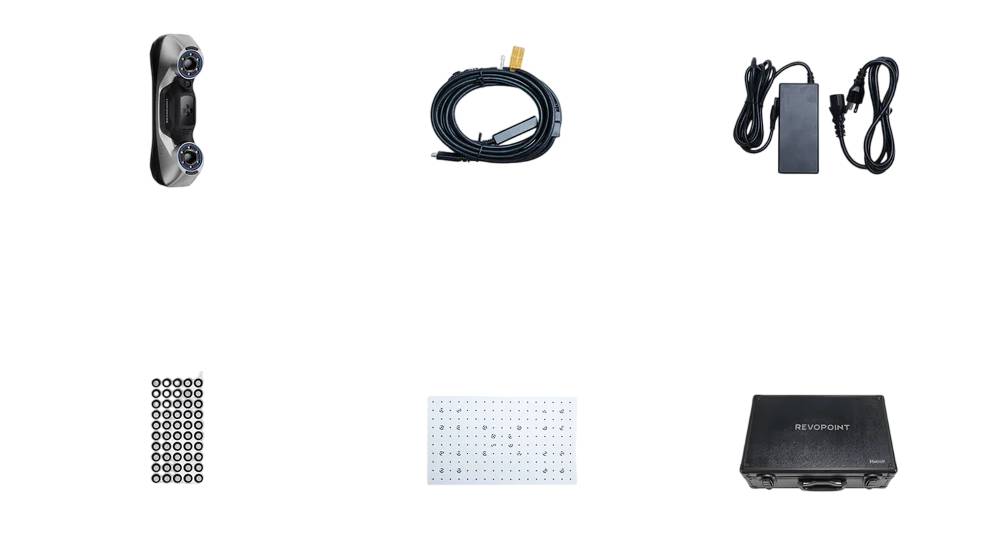

Prvky obsažené v sadě.
Obsah sady
- 3D skener Revopoint MetroY
- Kabel USB typu C na USB typu C
- Nabíječka
- Skenovací značky
- Kalibrační deska
- Přepravní kufřík
| Technické specifikace a srovnání 3D skenerů Revopoint MetroY a MetroY Pro | ||
|---|---|---|
| Charakteristický | MetroY | MetroY Pro |
| Typ skeneru | manuál | ruční a stacionární |
| Technologie skenování | víceřádkový laser | víceřádkový laser + strukturované světlo |
| Přesnost jednoho snímku | až 0,01 mm | až 0,01 mm |
| Přesnost jednotlivých snímků | až 0,02 mm | až 0,02 mm |
| Objemová přesnost | 0,02 mm + 0,04 mm x D (m) | 0,02 mm + 0,04 mm x D (m) |
| Minimální vzdálenost mezi body | až 0,05 mm | až 0,05 mm |
| Pracovní dosah | od 200 mm do 400 mm | od 200 mm do 400 mm |
| Oblast skenování (blízký dosah) | 123 × 130 mm | 152 × 138 mm |
| Oblast skenování (na velkou vzdálenost) | 290 x 260 mm | 332 × 276 mm |
| Rozsah velikostí objektů | od 10 x 10 x 10 mm do 1 x 1 x 1 m | od 10 x 10 x 10 mm do 1 x 1 x 1 m |
| Rychlost skenování | až 1 500 000 bodů/s | až 2 000 000 bodů/s (laser) / 7 000 000 bodů/s (strukturované světlo) |
| Úhlové zorné pole (H x V) | 43° × 33° | 49° × 38° |
| RGB kamera | 2 MPx | 2 MPx |
| Barevné skenování | ŽÁDNÝ | ano (režim automatického otáčení talíře) |
| Metody sledování | značka, globální značka | značka, globální značka, prvek |
| Zdroj světla | 30 křížových čar, 15 rovnoběžných čar, 1 jednoduchá čára | 34 křížových čar, 15 rovnoběžných čar, 1 jednoduchá čára + 62 strukturovaných světelných čar |
| Pomocné osvětlení | 12 modrých LED diod | 12 modrých LED diod |
| Operační systém | Windows 10/11, macOS 11 nebo novější | Windows 10/11, macOS 11 nebo novější |
| Exportní formáty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Sdělení | USB typu C, WiFi 6 | USB typu C, WiFi 6 |
| Procesor | 4jádrový ARM, 2 GHz | 4jádrový ARM, 2 GHz |
| Vestavěné zpracování | Hloubkové výpočty | Hloubkové výpočty |
| Počet tlačítek | 4 | 4 |
| Minimální požadavky na počítač | macOS: CPU M3 Pro/M4, RAM ≥ 18 GB Windows: Intel i7 13. generace nebo AMD Ryzen 7 5800 RAM ≥ 32 GB Grafická karta: NVIDIA GeForce RTX 3060 (8 GB) | macOS: CPU M3 Pro/M4, RAM ≥ 18 GB Windows: Intel i7 13. generace nebo AMD Ryzen 7 5800 RAM ≥ 32 GB Grafická karta: NVIDIA GeForce RTX 3060 (8 GB) |
| Doporučené požadavky na počítač | macOS: CPU M4 Pro nebo lepší, RAM ≥ 24 GB Windows: Intel i9 12. generace nebo lepší RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) nebo lepší | macOS: CPU M4 Pro nebo lepší, RAM ≥ 24 GB Windows: Intel i9 12. generace nebo lepší RAM ≥ 64 GB GPU: NVIDIA RTX 4060 (8 GB) nebo lepší |
| Napájení | Stejnosměrné napájení 12 V, 3 A | Stejnosměrné napájení 12 V, 3 A |
| Rozměry | 211 × 94 × 47 mm | 211 × 94 × 47 mm |

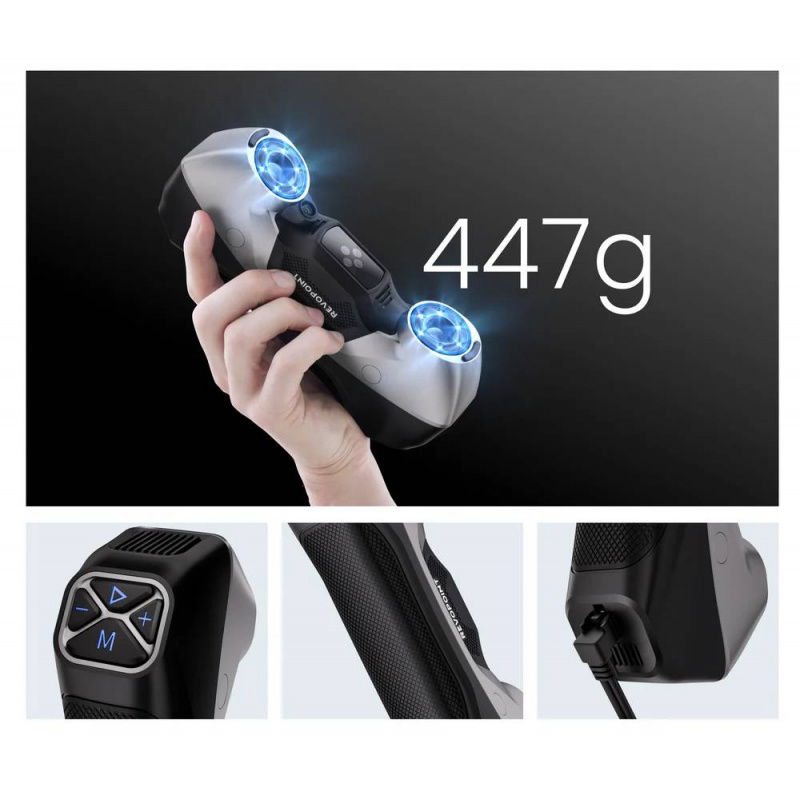

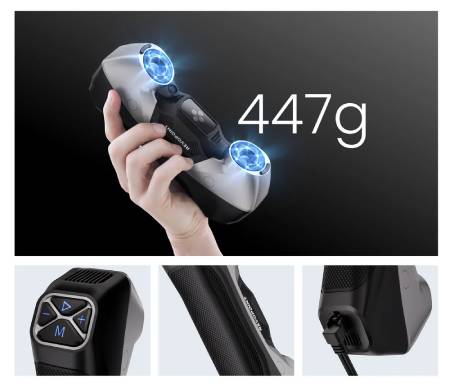

| Mše | 447 g | 450 g |
