Popis produktu: 3D skener - Revopoint MetroX Pro - Standardní edice
Revopoint MetroX Pro je profesionální ruční a stolní 3D skener určený pro digitalizaci malých a středně velkých objektů . Nabízí čtyři režimy skenování , přesnost jednoho snímku až do 0,02 mm , preciznost až 0,01 mm a objemovou přesnost 0,02 mm + 0,04 mm x D. V režimu víceřádkového laseru snímá až 2 000 000 bodů/s a strukturované světlo s plným zorným polem tuto rychlost zvyšuje na 7 000 000 bodů/s . Pracovní rozsah je 200 mm až 400 mm a objekty mohou mít objemy od 10 x 10 x 10 mm do 1 x 1 x 1 m . Skener je vhodný pro reverzní inženýrství, kontrolu kvality, 3D tisk a rychlé prototypování.

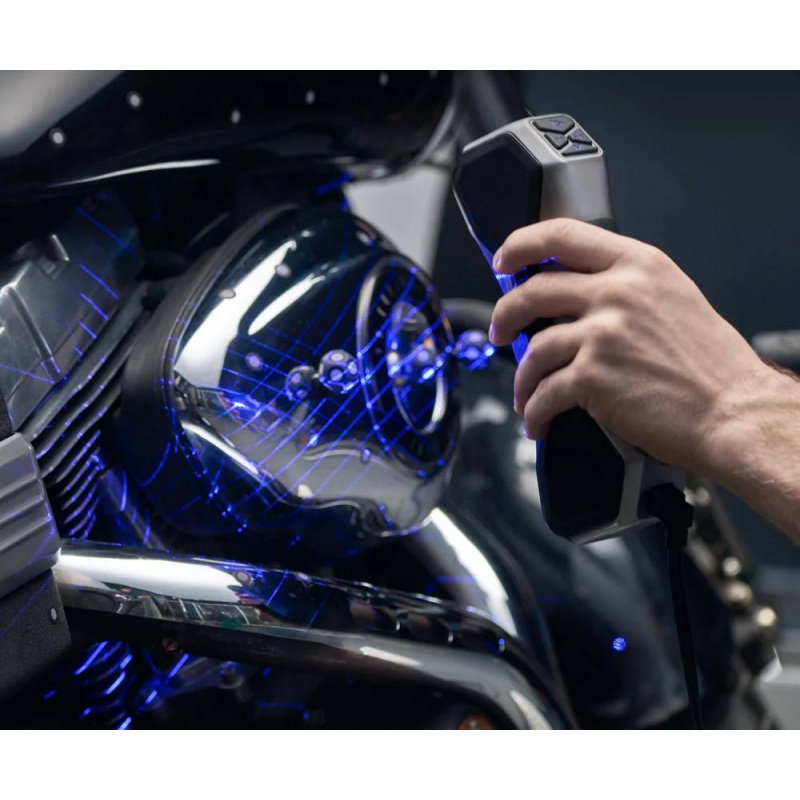

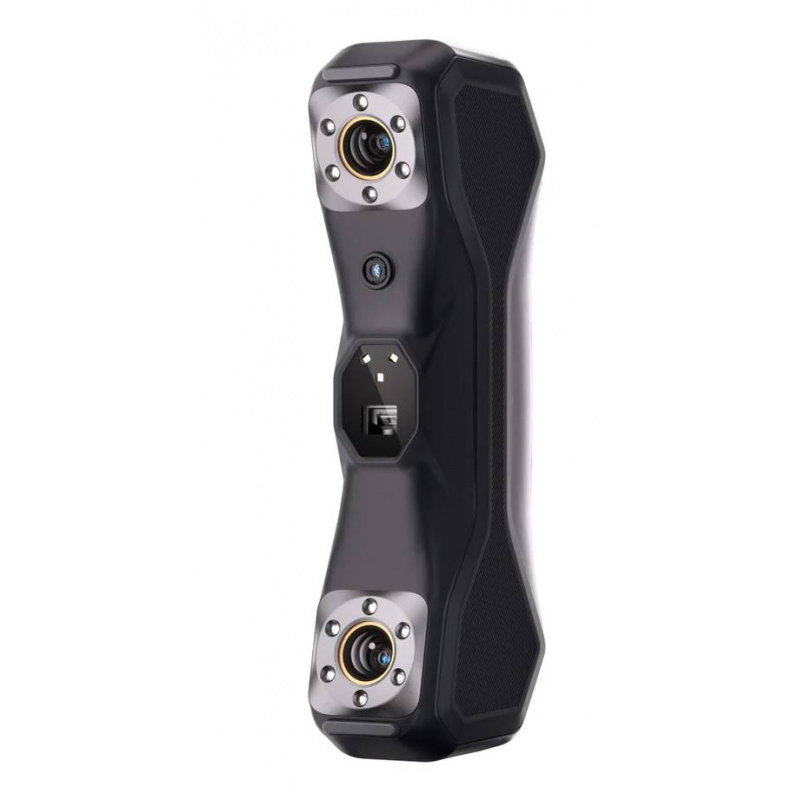

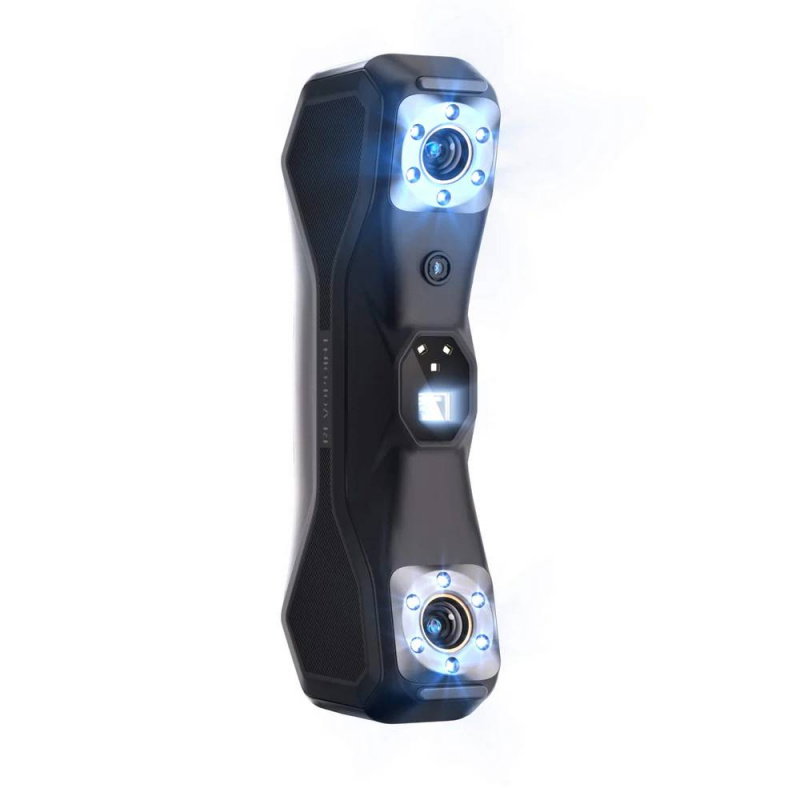

3D skener - Revopoint MetroX Pro.

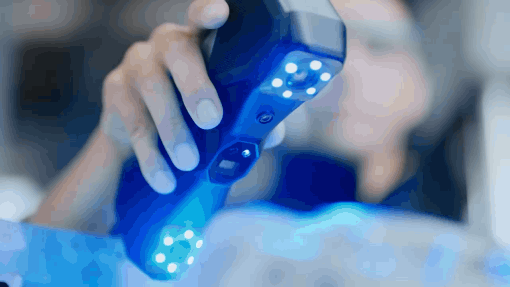

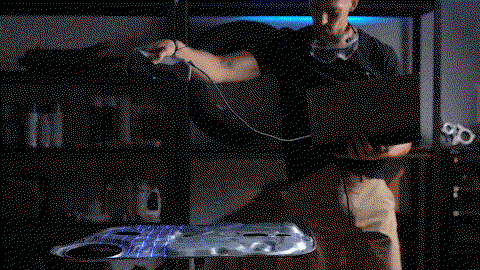

Čtyři provozní režimy umožňují přizpůsobit metodu sběru dat tvaru, povrchu a úrovni detailů skenovaného prvku.

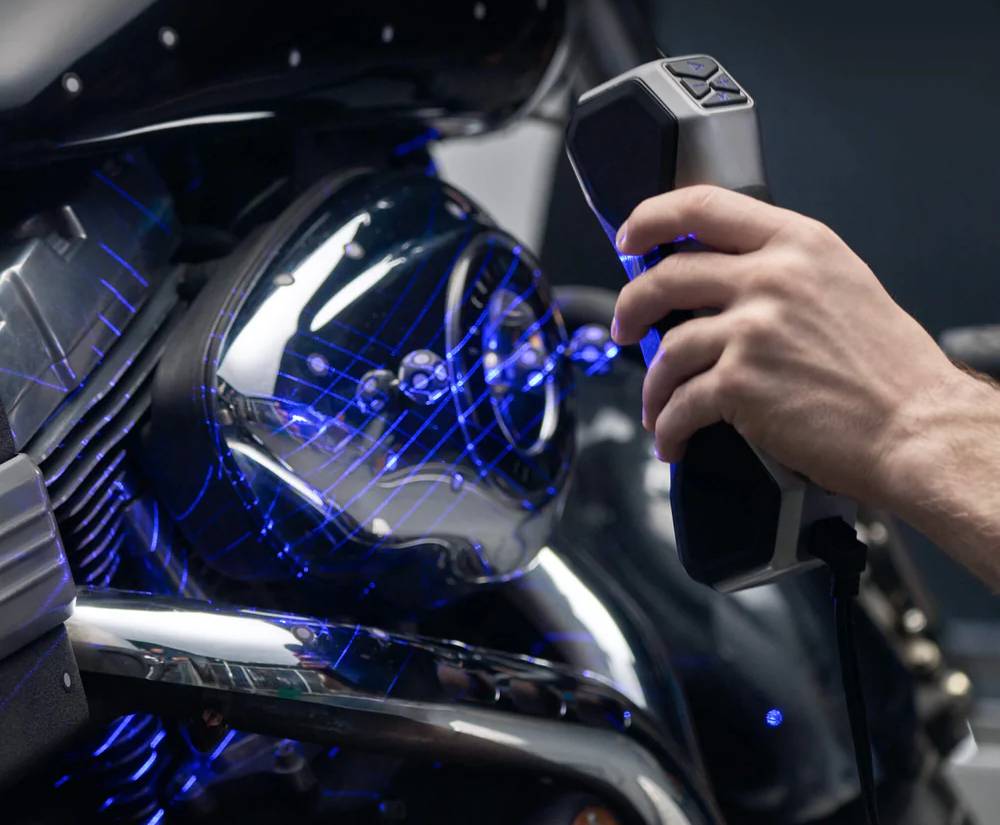

Modrý laser a čtyři režimy skenování MetroX Pro
Revopoint MetroX Pro využívá víceřádkový modrý laser a modré strukturované světlo s plným zorným polem , což vám umožňuje přizpůsobit pracovní postup geometrii a povrchu kontrolovaného dílu. 30řádkový křížový režim rychle zachycuje ploché, tmavé a lesklé díly, zatímco 15řádkový paralelní režim umožňuje přesnější mapování hran, prohlubní a jemných detailů. 62řádkový režim s plným zorným polem je navržen pro rychlé skenování objektů s bohatou geometrií a může fungovat bez značek. Čtvrtou možností je režim automatického otáčení , který kombinuje skener, dodaný dvouosý otočný stůl a software Revo Metro. Systém automaticky přemisťuje objekt, což usnadňuje získávání dat ze všech stran bez nutnosti ručního otáčení modelu. Tento režim také umožňuje vytvářet barevné skeny pomocí RGB kamery.

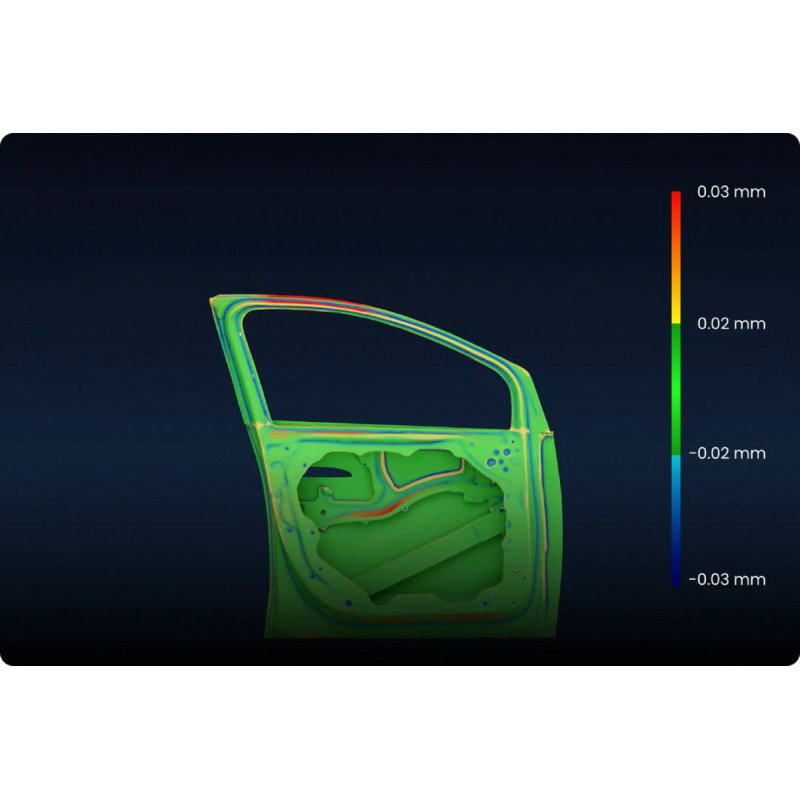

Přesnost, správnost a rychlost 3D měření
MetroX Pro nabízí přesnost jednotlivých snímků až 0,01 mm a rozlišení 0,02 mm . Objemová přesnost je 0,02 mm + 0,04 mm x L , kde L je délka skenovaného objektu v metrech. Maximální rozteč bodů po sloučení je 0,05 mm, což umožňuje husté modely s jasně definovanými hranami a detaily. Režim víceřádkového laseru zachycuje až 2 000 000 bodů/s , zatímco režim strukturovaného světla s plným zorným polem dosahuje až 7 000 000 bodů/s . Při použití s kompatibilní grafickou kartou NVIDIA RTX v systému Windows lze skenování provádět rychlostí až 60 fps. Pracovní vzdálenost se pohybuje od 200 mm do 400 mm a oblast jednoho snímání se pohybuje od 160 x 70 mm při 200 mm do 320 x 215 mm při 400 mm. Skener zvládá součástky o rozměrech od 10 x 10 x 10 mm do 1 x 1 x 1 m , takže je vhodný pro vše od malých mechanických dílů až po větší pouzdra, strojní součásti a konstrukční modely. Úhlové zorné pole 43° x 33° pomáhá udržovat pohodlné pracovní prostředí při obsluze zařízení.

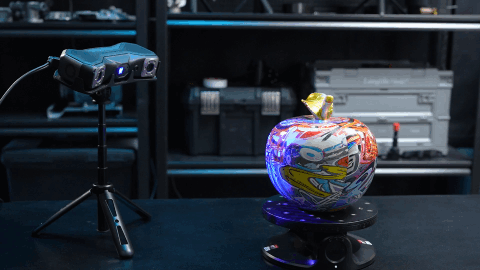

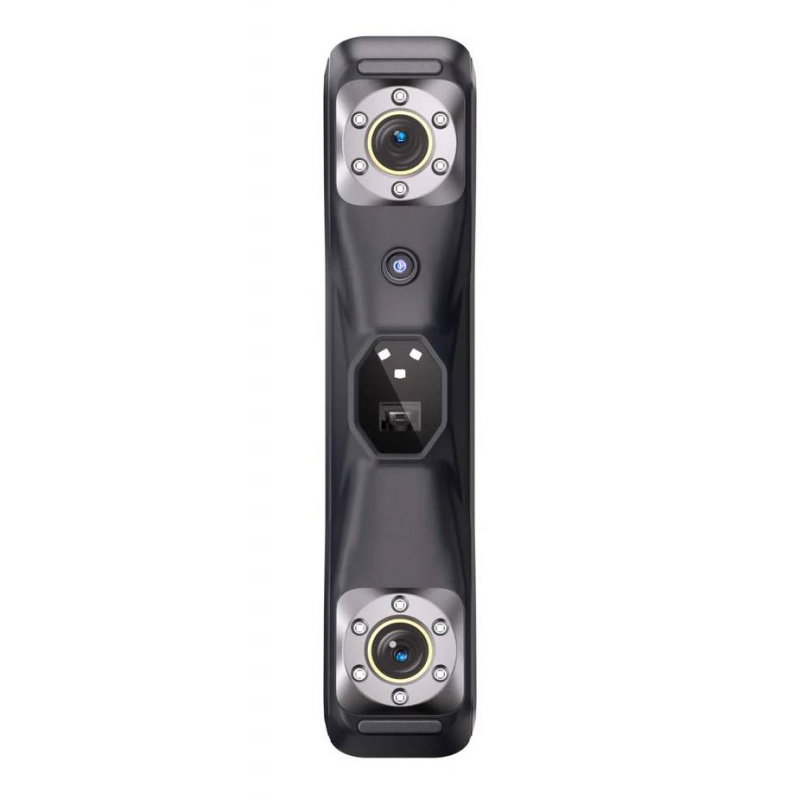

2MPx RGB kamera umožňuje vytvářet barevné modely v režimu automatického otáčení.
Barevné skenování, bez spreje a práce s popisovači
Vestavěná 2MP RGB kamera umožňuje snímání barev v automatickém režimu skenování s dvouosým otočným stolem . Tato funkce umožňuje vytvářet realističtější modely pro prezentace, dokumentaci a vizualizace. V ostatních režimech se skener zaměřuje především na přesnou reprodukci geometrie. Režimy křížových a rovnoběžných čar umožňují skenování více tmavých nebo lesklých povrchů bez použití matovacího činidla . Sprej je však nutný při digitalizaci průhledných nebo vysoce zrcadlových objektů v režimech víceřádkového laseru. V režimech Full-Field a Auto Turntable výrobce doporučuje jeho použití i pro černé, průhledné, lesklé a vysoce reflexní povrchy. V režimech laserového skenování by se měly používat značky, zatímco v režimu strukturovaného světla je lze vynechat, pokud má objekt dostatečně výrazné geometrické prvky . Značky by měly být rozmístěny nepravidelně ve vzdálenosti přibližně 6 cm až 7 cm a v každém snímaném snímku by mělo být viditelných alespoň pět značek. Pro malé objekty lze použít dvouosý otočný stůl nebo volitelnou sadu bloků značek.

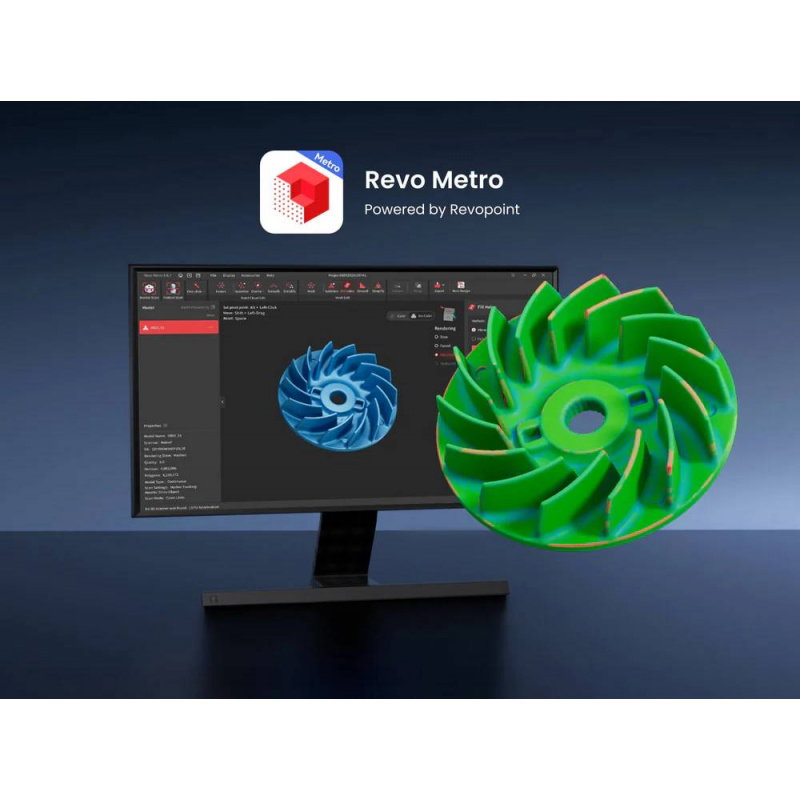

Připojení k počítači a software Revo Metro
Revopoint MetroX Pro se připojuje k počítači pomocí kabelu USB Type-C na USB Type-C . Je kompatibilní s Windows 10 a Windows 11 64bit a macOS 11.0 nebo novějším. Laserové skenování s akcelerací GPU je v současné době podporováno kompatibilními kartami NVIDIA RTX 30 a RTX 40 ve Windows. Funkce streamování skenování z počítače do mobilního zařízení v MetroX Pro umožňuje streamovat sken z počítače do telefonu, tabletu nebo sekundárního displeje pomocí aplikace Revo Mirror . Vaše mobilní zařízení pak funguje jako externí displej, což usnadňuje kontrolu pokrytí skenovaného objektu a detekci chybějících dat. Samotný výpočetní proces stále probíhá v počítači. Bezplatný software Revo Metro se používá k pořizování mračen bodů, slučování obrázků, vytváření sítě, čištění a úpravě dat a kombinování více skenů. Program exportuje soubory PLY, OBJ, STL, ASC, 3MF, GLTF a FBX , což zajišťuje kompatibilitu s oblíbenými CAD programy, 3D modelovacími aplikacemi a slicery. Skeny lze navíc přenést do samostatně prodávaného softwaru Revo Design a Revo Measure, který rozšiřuje prostředí o funkce skenování do CADu, reverzního inženýrství a kontroly rozměrů.

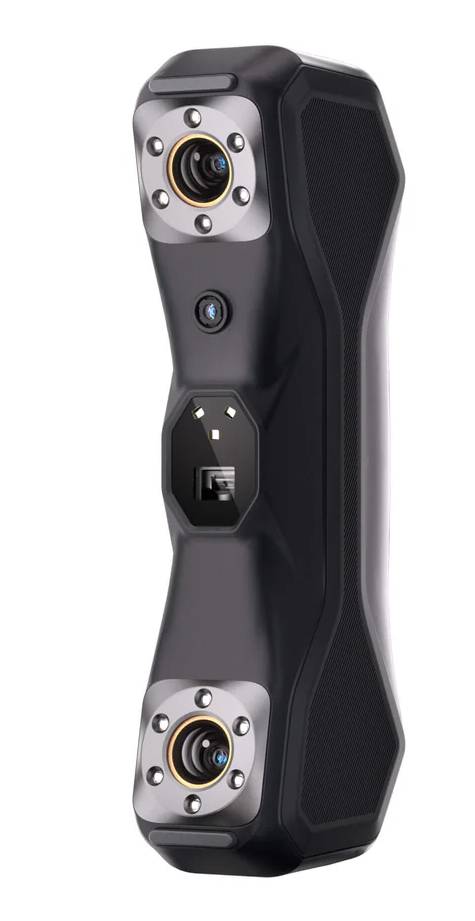

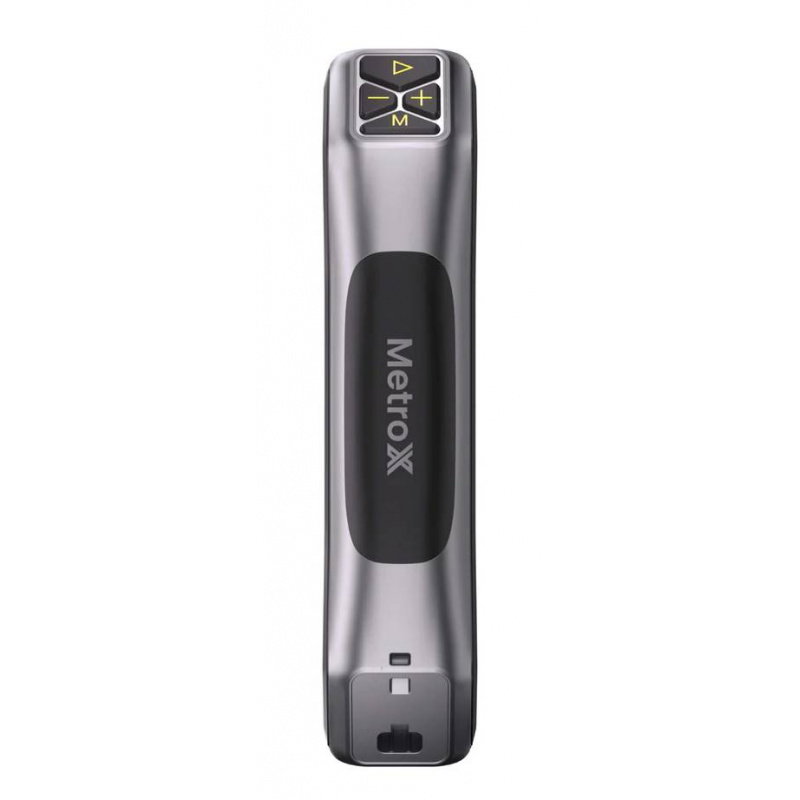

MetroX Pro komunikuje s počítačem přes USB typu C.

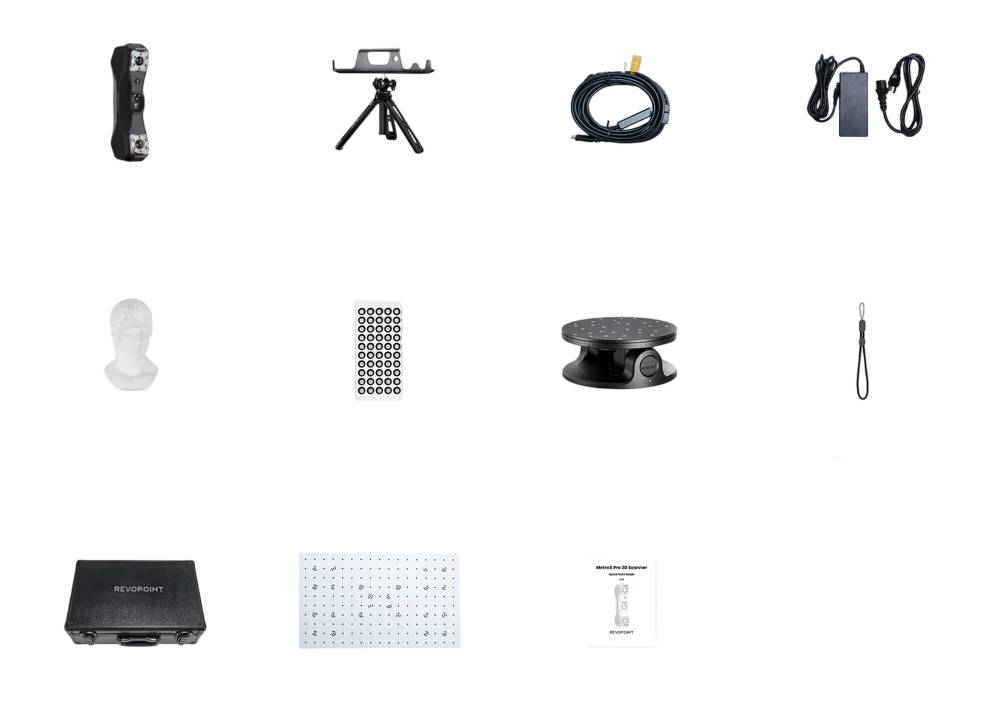

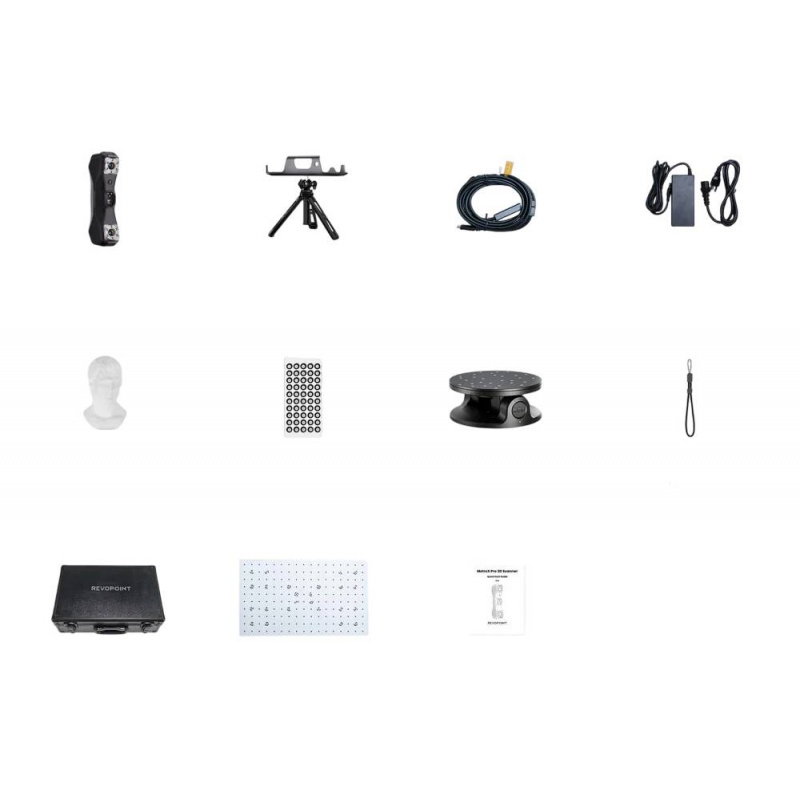

Prvky obsažené v sadě.
Obsah sady
- 3D skener Revopoint MetroX Pro
- Poutko na zápěstí
- Stojan s držákem skeneru
- Kabel USB typu C - USB typu C
- Nabíječka
- Testovací model ve tvaru busty
- Fixy o průměru 6 mm - 500 kusů
- Dvouosý otočný stůl
- Přepravní kufřík
- Kalibrační deska
- Stručný průvodce
Technické specifikace a srovnání 3D skenerů Revopoint MetroX a MetroX Pro
| Parametr | Revopoint MetroX | Revopoint MetroX Pro |
|---|---|---|
| Typ skenování | Ruční a stolní skenování | Ruční a stolní skenování |
| Technologie skenování | Víceřádkový modrý laser a plné pole modrého strukturovaného světla | |
| Podporované velikosti objektů | Malá a střední zařízení | |
| Přesnost jednoho snímku | Až 0,01 mm | |
| Přesnost jednotlivých snímků | Až 0,02 mm | |
| Objemová přesnost | 0,025 mm + 0,05 mm x L (m), kde L je délka objektu | 0,02 mm + 0,04 mm x L (m), kde L je délka objektu |
| Vzdálenost mezi sloučenými body | Až 0,05 mm | |
| Pracovní vzdálenost | Od 200 mm do 400 mm | |
| Jednorázová oblast na nejkratší vzdálenost | 160 x 70 mm při rozteči 200 mm | |
| Oblast jednoho zásahu na největší vzdálenost | 320 x 215 mm při rozteči 400 mm | |
| Úhlové zorné pole | 43° × 33° | |
| Minimální objem skenování | 10 × 10 × 10 mm | |
| Maximální objem skenování | 1 x 1 x 1 m | |
| Rychlost skenování | Víceřádkový laser: až 800 000 bodů/s Plně strukturované světlo: až 7 000 000 bodů/s | Víceřádkový laser: až 2 000 000 bodů/s Plně strukturované světlo: až 7 000 000 bodů/s |
| Rozlišení RGB kamery | 2 MPx | |
| Barevné skenování | Pouze režim automatického gramofonu | |
| Metody sledování | Sledování objektových prvků, značek a globálních značek | |
| Skenování venku | ŽÁDNÝ | |
| Zdroj světla | Modré laserové křížení linií: 14 linií Rovnoběžné modré laserové čáry: 7 čárek Modré strukturované světelné čáry: 62 řádků | Modré laserové křížení čar: 30 čar Rovnoběžné modré laserové čáry: 15 čárek Modré strukturované světelné čáry: 62 řádků |
| Pomocné osvětlení | 12 modrých LED diod | |
| Procesor | 4jádrový procesor ARM, 2 GHz | |
| Vestavěné zpracování dat | Výpočty hloubkových dat | |
| Počet ovládacích tlačítek | 4 | |
| Minimální požadavky pro macOS | Procesor: Apple M1 Pro, M1 Max nebo M1 Ultra RAM: alespoň 16 GB | Procesor: Apple M2 Pro RAM: alespoň 16 GB |
| Minimální požadavky pro Windows | Procesor: Intel Core i7 13. generace nebo AMD Ryzen 7 5800 RAM: alespoň 32 GB Grafická karta: NVIDIA GeForce RTX 3060 8GB | |
| Doporučené požadavky pro macOS | Procesor: Apple M2 Pro, M2 Max, M2 Ultra, M3 Pro, M3 Max nebo M3 Ultra RAM: alespoň 24 GB | Procesor: Apple M4 Pro nebo lepší RAM: alespoň 24 GB |
| Doporučené požadavky pro Windows | Procesor: Intel Core i9 12. generace nebo vyšší RAM: alespoň 64 GB Grafická karta: NVIDIA RTX 4060 8 GB nebo lepší | |
| Další požadavky na procesor | Alespoň 8 jader, 16 vláken a základní frekvence alespoň 2,4 GHz | |
| Zrychlení laserového skenování čáry | Vyžaduje samostatnou grafickou kartu. Grafické karty AMD a Mac momentálně akceleraci nepodporují. | |
| Podporované operační systémy | Windows 10 nebo 11 64bitový, macOS 11.0 nebo novější | |
| Podporované formáty souborů | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX | |
| 3D modely připravené k tisku | Ano | |
| Typ konektoru | USB typu C | USB typu C na USB typu C |
| Požadavky na napájení | 12V DC, 3A | |
| Skenování speciálních povrchů | V režimech víceřádkového laseru vyžadují průhledné a zrcadlové povrchy použití matovacího spreje. V režimu s plným zorným polem výrobce doporučuje použití spreje při skenování průhledných, černých, zrcadlových nebo vysoce reflexních povrchů. | |
| Kalibrace uživatele | Ano | |
| Podporované příslušenství | Dvouosá otočná plošina, sada bloků se značkami | |
| Třída laseru | Třída 2M | |
| Poznámky k přesnosti a správnosti | Preciznost měří konzistenci následných měření stejného objektu provedených z jednoho místa. Přesnost měří shodu naměřené hodnoty se skutečnými rozměry objektu. Tyto parametry byly získány za kontrolovaných laboratorních podmínek, takže skutečné výsledky se mohou lišit v závislosti na prostředí a způsobu provozu. | |
| Bezpečnost laseru třídy 2M | Nedívejte se přímo do laserového zdroje zblízka ani nesledujte paprsek optickými přístroji, jako je dalekohled nebo objektiv fotoaparátu. Neumisťujte do dráhy paprsku zrcadla, sklo nebo jiné povrchy, které by mohly způsobovat silné odrazy. | |
| Varování blikajícího světla | Zařízení vydává blikající světlo, které nemusí být vhodné pro osoby s fotosenzitivní epilepsií. | |
| Rozměry | 209 × 88 × 44 mm | |
| Mše | 508 g | |
