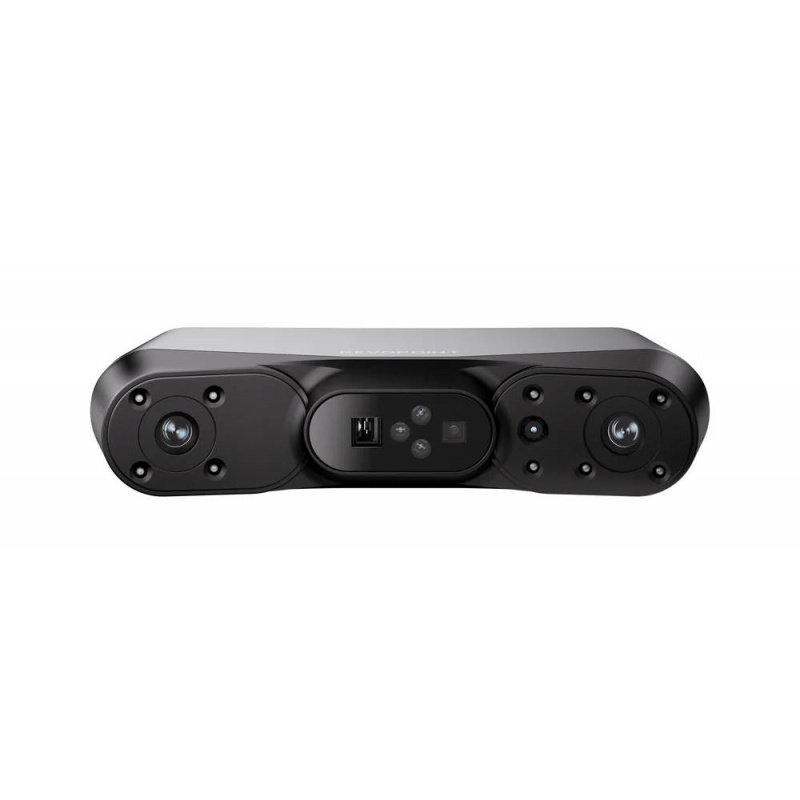

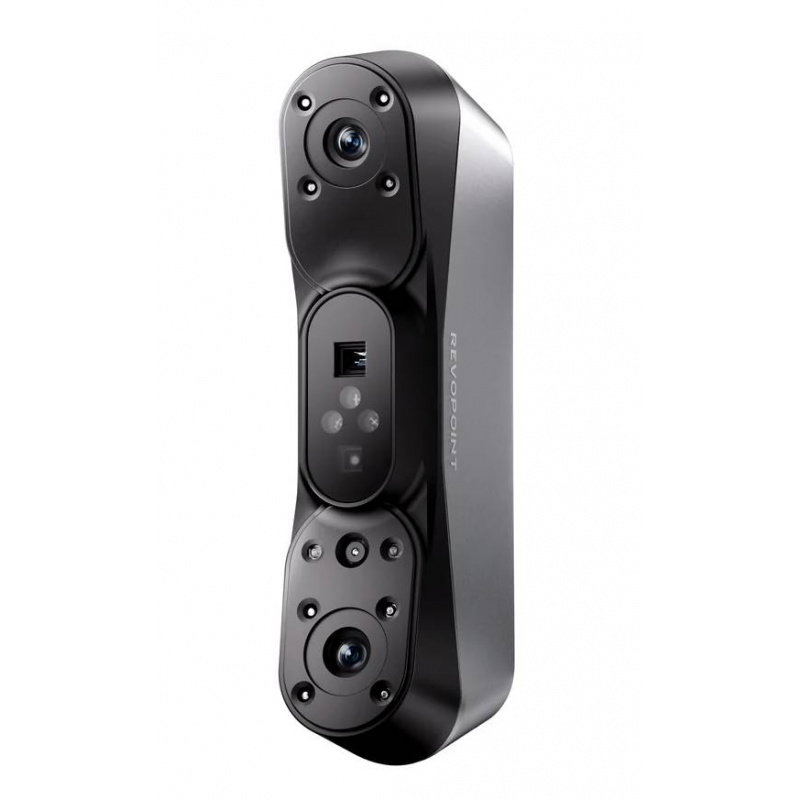

Popis produktu: 3D skener - Revopoint POP 4 - Premium Edition

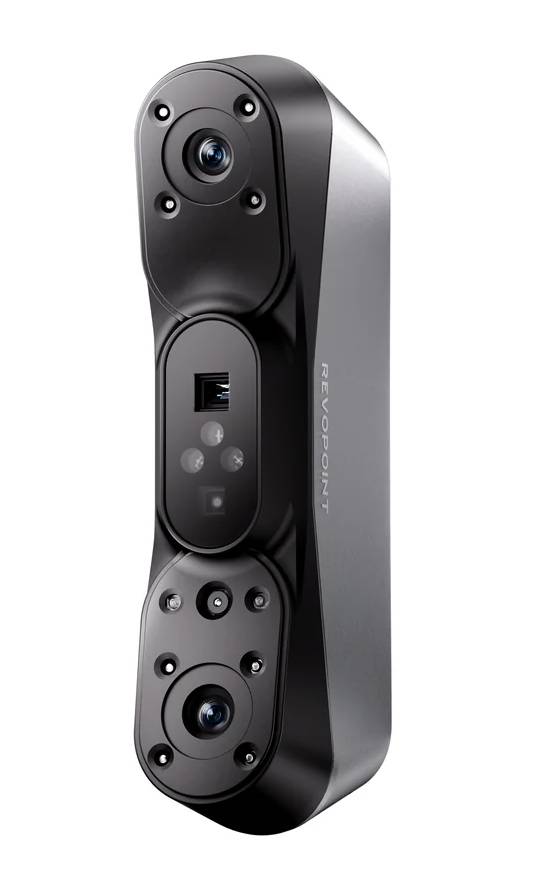

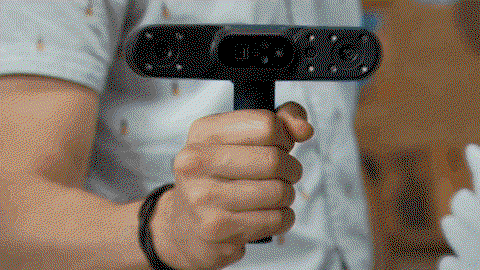

Revopoint POP 4 je hybridní 3D skener pro malé až středně velké objekty , vhodný pro ruční i stacionární použití . Kombinuje 30 modrých křížových linií, jednu laserovou linii pro mapování hlubokých děr a technologii strukturovaného světla s plným zorným polem a VCSEL a nabízí 5 režimů skenování . Poskytuje přesnost jednotlivých snímků až 0,03 mm , objemovou přesnost 0,03 mm + 0,05 mm x D a rychlost snímání až 105 fps . Pracovní vzdálenost je od 200 mm do 800 mm a podporovaný rozsah pokrývá objekty s objemy od 10 x 10 x 10 mm do 2 x 2 x 2 m . Skener snímá geometrii s barvami, využívá segmentaci objektů s využitím umělé inteligence a je vhodný pro venkovní použití v okolním osvětlení až do 100 000 luxů . Kompaktní pouzdro o rozměrech 160 x 30 x 72 mm a hmotnosti 286 g usnadňuje mobilní digitalizaci technických dílů, modelů, postav a komponent určených pro 3D tisk a reverzní inženýrství. Verze Premium obsahuje také držák baterie s kapacitou 5500 mAh , který poskytuje přibližně 4 hodiny provozu, přepravní pouzdro a filtr , který umožňuje použití modrého laseru v intenzivním okolním světle.

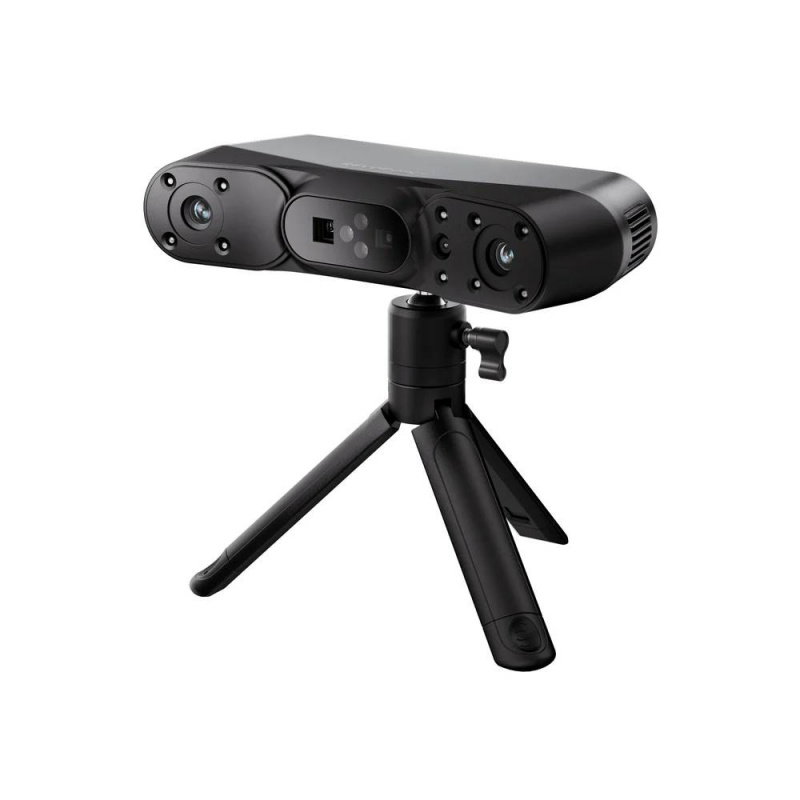

3D skener - Revopoint POP 4 - prémiová edice.
Skener podporuje 5 režimů - rychlý režim s 30 modrými křížovými čarami, režim s jednou čarou pro hluboké díry, Full-Field HD, VCSEL Rapid a Hybrid HD.
Technologie 3D skenování a pět provozních režimů

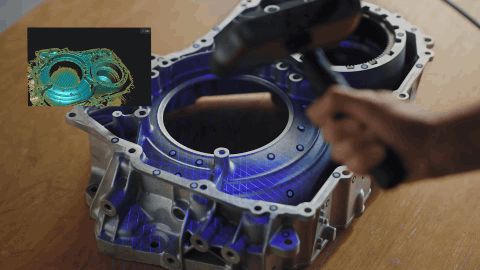

Revopoint POP 4 kombinuje 30 modrých křížových linií, jednu laserovou linii, strukturované světlo v blízkém infračerveném spektru s plným zorným polem a projektor VCSEL . Režim High Speed je navržen pro rychlé skenování technických dílů, včetně těch s tmavými nebo lesklými povrchy, zatímco jedna linie usnadňuje dosažení hlubokých otvorů a úzkých štěrbin. Full-Field HD umožňuje efektivní snímání osob a objektů s bohatou geometrií, zatímco VCSEL Rapid zvětšuje pracovní prostor a usnadňuje práci v jasném světle. Hybrid HD kombinuje výhody strukturovaného světla s plným zorným polem a VCSEL a zajišťuje rychlé získání hustého mračna bodů. V laserových režimech by se měly používat značky, které umožňují stabilní sledování polohy skeneru. V režimech strukturovaného světla nejsou značky nutné pro objekty s výraznými a rozmanitými geometrickými prvky . U povrchů bez strukturovaných prvků mohou značky zlepšit stabilitu sešívání následných snímků.
Přesnost měření, rychlost a rozsah skenování

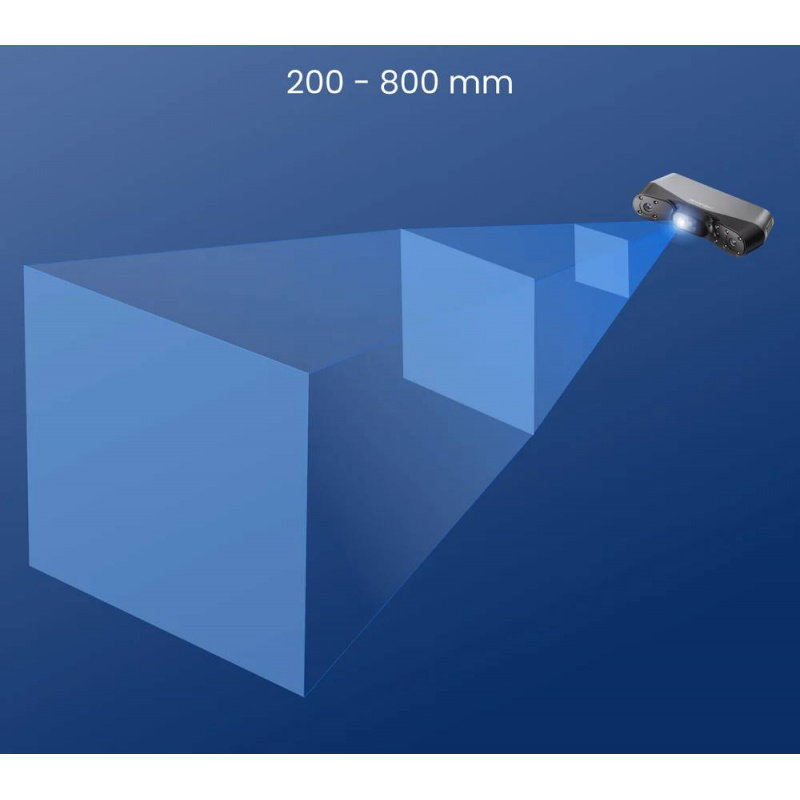

Přesnost jednoho snímku je až 0,03 mm v režimu čárového laseru, až 0,08 mm v režimu plného pole a až 0,1 mm nebo 0,2 mm v režimu VCSEL v závislosti na pracovní vzdálenosti. Objemová přesnost ve víceřádkovém režimu je definována vzorcem 0,03 mm + 0,05 mm x L , kde L je délka objektu v metrech. Laserové skenování lze provádět rychlostí až 105 fps s akcelerací NVIDIA nebo až 60 fps při výpočtu CPU. Pracovní vzdálenosti se pohybují od 200 mm do 400 mm pro laser, 250 mm do 500 mm pro režimy Full-Field HD a Hybrid HD a 300 mm až 800 mm pro VCSEL. Skener podporuje objemy objektů od 10 x 10 x 10 mm do 2 x 2 x 2 m . Při 200 mm je jedna snímací plocha 131 x 134 mm. V režimu VCSEL, při 800 mm, se tato plocha může zvětšit na 505 x 538 mm, což usnadňuje digitalizaci větších povrchů.

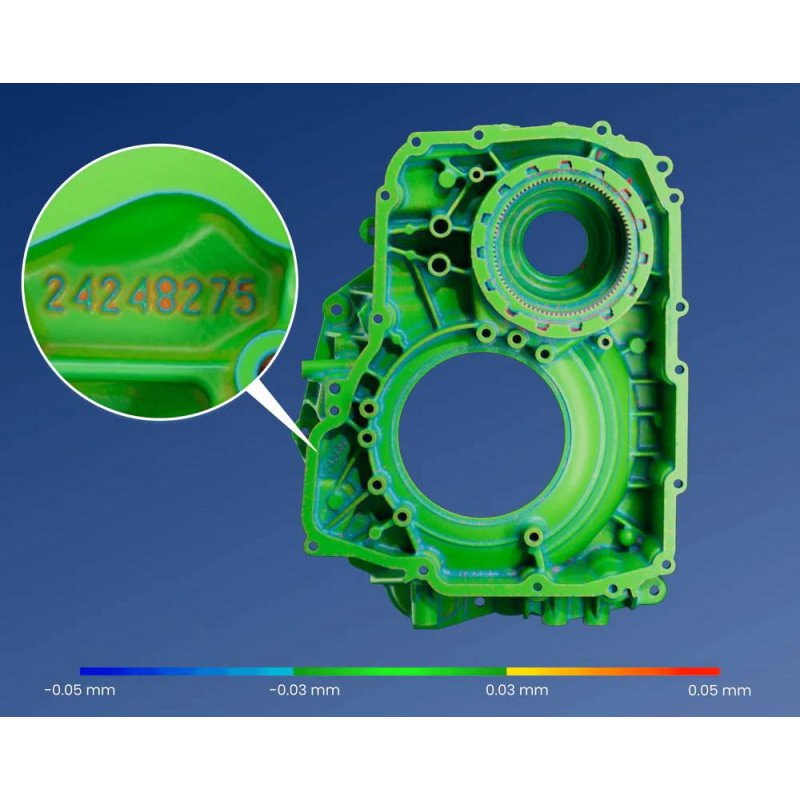

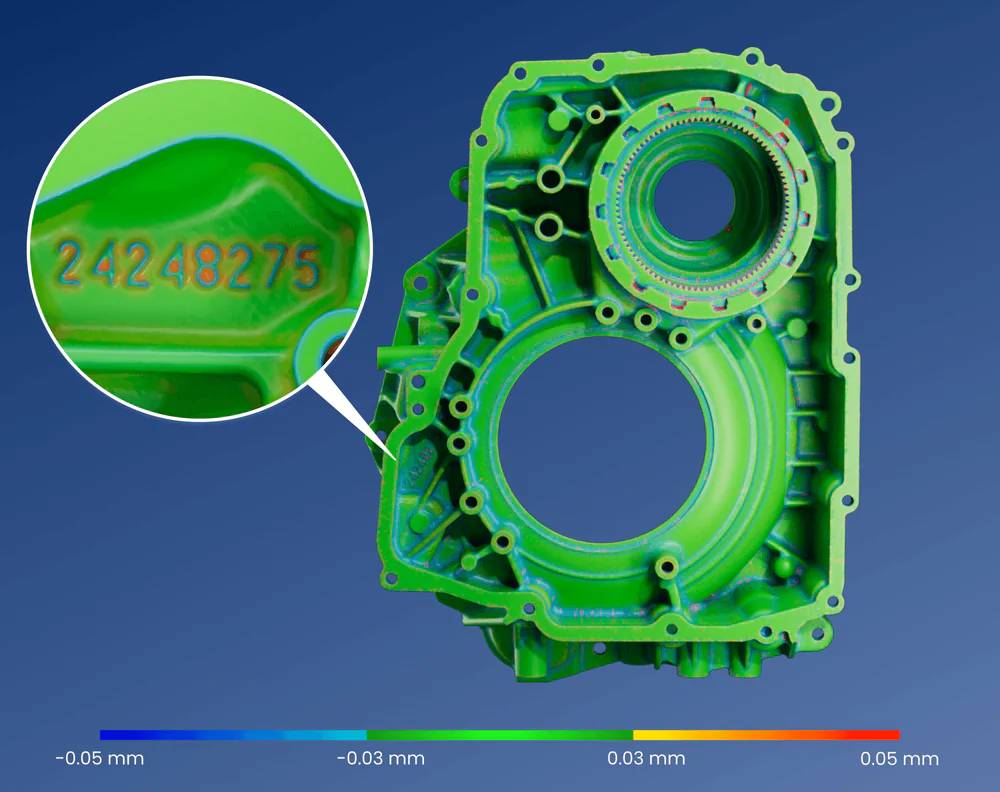

Objemová přesnost 0,03 mm + 0,05 mm x D zajišťuje spolehlivé rozměrové údaje při víceřádkovém skenování.
Režim VCSEL podporuje osvětlení až do 100 000 lx, což umožňuje venkovní provoz.
Barevné skenování, venkovní provoz a napájení
1,3MP RGB kamera a dvě bílé LED diody zachycují geometrii objektů spolu s jejich barvami a texturami. Technologie 3D Gaussian Splatting také umožňuje přesnější znázornění interakce světla s povrchy, což usnadňuje digitalizaci vlasů, látek, odrazů a poloprůhledných materiálů. Data lze exportovat přímo ve formátu Splat. Režim VCSEL umožňuje stabilní venkovní skenování při okolním osvětlení až do 100 000 luxů , zatímco režim víceřádkového laseru standardně podporuje podmínky až do 50 000 luxů . Dodávaný filtr umožňuje použití modrého laseru i při okolním osvětlení až do 100 000 luxů. Skener nemá vestavěnou baterii, ale Premium Edition obsahuje držák baterie s kapacitou 5500 mAh , který poskytuje přibližně 4 hodiny mobilního provozu bez nutnosti neustálého připojení k externímu zdroji napájení.

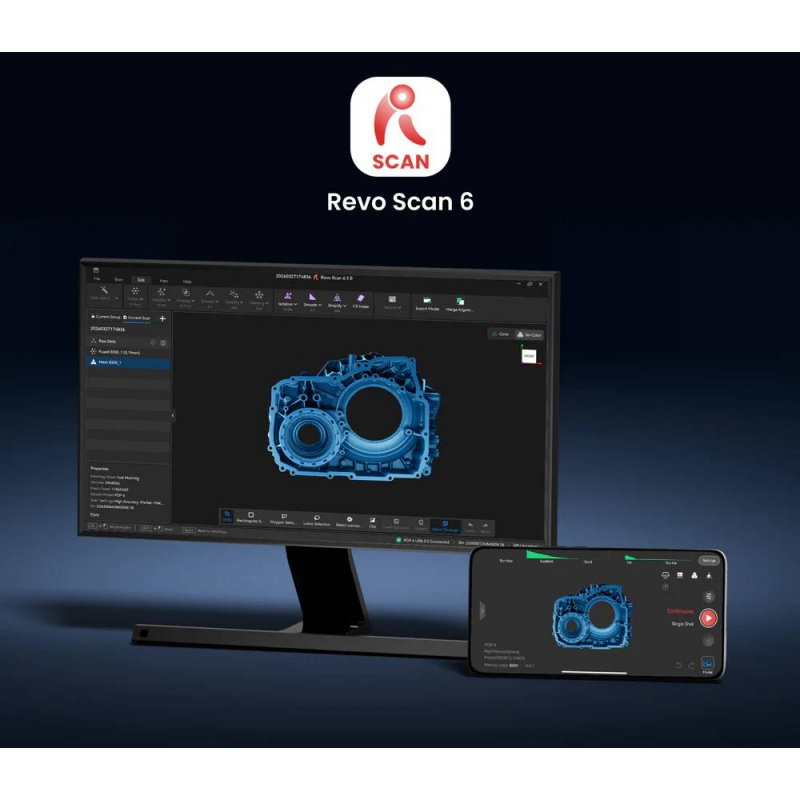

Bezdrátové připojení a software Revo Scan 6
Revopoint POP 4 Premium Edition podporuje WiFi 6, Bluetooth 4.1 a kabelové připojení USB 3.0 typu C. Dodávaný držák baterií napájí skener během bezdrátového provozu a poskytuje přibližně 4 hodiny mobilního skenování, což snižuje potřebu neustálého připojení k externímu zdroji napájení. Režimy Full-Field a VCSEL lze ovládat přímo z kompatibilního mobilního zařízení , zatímco víceřádkové laserové skenování vyžaduje WiFi připojení k počítači a jeho výpočetní výkon. Bezplatný software Revo Scan 6 umožňuje zachycovat mračna bodů, sešívat a čistit skeny, vyhlazovat povrchy a exportovat hotové modely. Program podporuje formáty PLY, OBJ, STL, ASC, 3MF, GLTF, FBX a Splat , díky čemuž jsou data vhodná pro použití v CAD prostředích, grafických programech a 3D tiskových slicerech. Ekosystém výrobce zahrnuje také samostatně prodávané nástroje Revo Design pro reverzní inženýrství a převod skenů do CAD a Revo Measure pro rozměrovou kontrolu a porovnání skenů s referenčními modely.
Hybridní HD režim kombinuje výhody režimů Full-Field a VCSEL a poskytuje rychlé a přesné 3D skenování a spolehlivé sledování objektů.

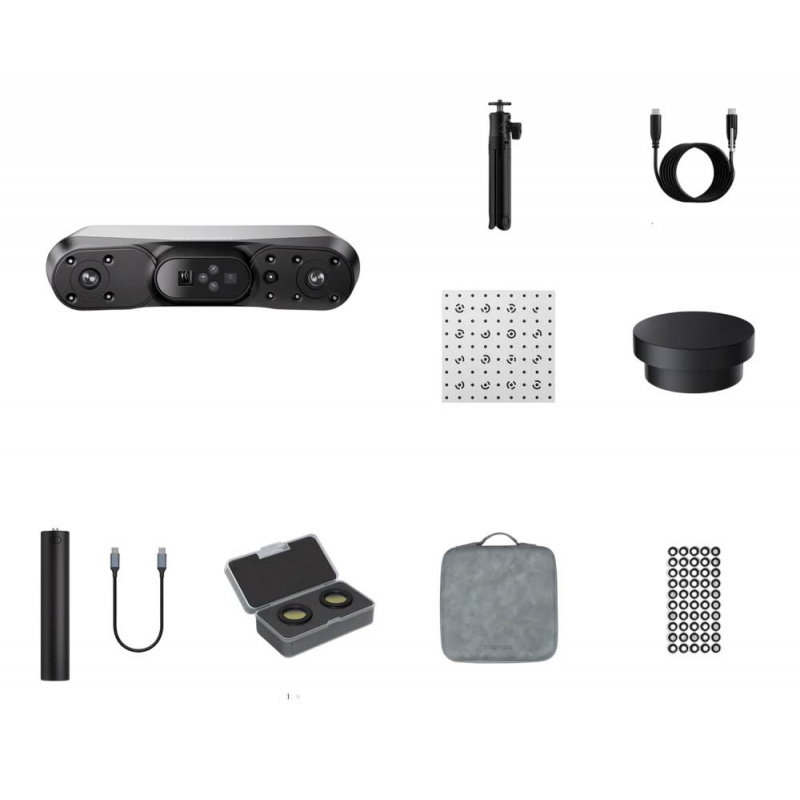

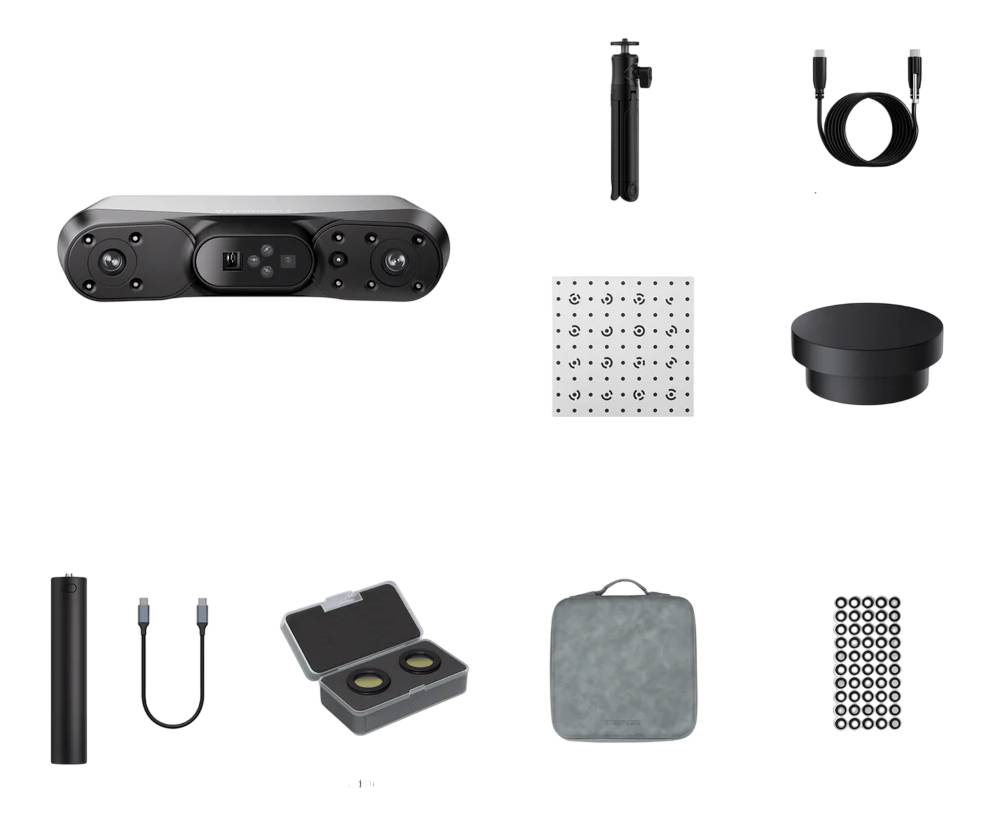

Prvky obsažené v sadě.
Obsah sady Revopoint POP 4 Standard Edition
- 3D skener Revopoint POP 4
- Stativ
- Datový kabel USB Type-C - USB Type-C, délka 2 m
- Miniaturní gramofon
- Kalibrační deska
- Fixy - 500 kusů
- Držák baterie + kabel
- Filtr pro laserové skenování na plném slunečním světle
- Přepravní kufřík
| Technické specifikace 3D skeneru Revopoint POP 4 | |
|---|---|
| Typ skenování | ruční a stacionární |
| Technologie skenování | modrý víceřádkový laser, strukturované světlo v blízkém infračerveném spektru s plným zorným polem a strukturované světlo VCSEL |
| Velikost skenovaných objektů | malé a střední |
| Přesnost jednoho snímku - čárový laser | až 0,03 mm |
| Přesnost jednoho snímku – strukturované světlo s plným zorným polem | až 0,08 mm |
| Přesnost jednoho snímku - VCSEL | až 0,10 mm ve vzdálenosti 300 mm až 500 mm a až 0,20 mm ve vzdálenosti 500 mm až 800 mm |
| Objemová přesnost | 0,03 mm + 0,05 mm x D (m) |
| Rozteč bodů po sloučení | až 0,05 mm |
| Pracovní vzdálenost - víceřádkový laser | od 200 mm do 400 mm |
| Pracovní vzdálenost – Full-Field HD a Hybrid HD | od 250 mm do 500 mm |
| Pracovní vzdálenost - VCSEL | od 300 mm do 800 mm |
| Jedna oblast záběru v nejkratší vzdálenosti | 131 x 134 mm při vzdálenosti 200 mm |
| Jedna oblast snímání na největší vzdálenost - Víceřádkový laser a plné zorné pole | 312 x 269 mm při vzdálenosti 400 mm |
| Jedna oblast záběru na nejdelší vzdálenost - VCSEL | 505 x 538 mm při vzdálenosti 800 mm |
| Úhlové zorné pole | 46 ° x 37° |
| Minimální objem skenování | 10 × 10 × 10 mm |
| Maximální objem skenování | 2 x 2 x 2 m |
| Rychlost skenování - víceřádkový laser | až 105 fps s grafickou kartou NVIDIA nebo až 60 fps při výpočtu procesorem |
| Rychlost skenování - strukturované světlo s plným zorným polem | až 20 snímků za sekundu |
| Rychlost skenování - VCSEL | až 30 snímků za sekundu |
| Počet zaznamenaných bodů - víceřádkový laser | až 2 000 000 bodů/s |
| Počet zaznamenaných bodů - strukturované světlo s plným zorným polem | až 5 000 000 bodů/s |
| Rozlišení RGB kamery | 1,3 MPx |
| Barevné skenování | Ano |
| Metody sledování | geometrické prvky, značky, globální značky a barvy |
| Skenování venku | Ano |
| Maximální osvětlení - víceřádkový laser | až 50 000 luxů |
| Maximální osvětlení - víceřádkový laser s externím filtrem | až 100 000 luxů |
| Maximální osvětlení - VCSEL | až 100 000 luxů |
| 3D světelné zdroje | 30 modrých křížových laserových linií, 1 modrá laserová linie pro skenování hlubokých děr, strukturované světlo v blízkém infračerveném záření s plným zorným polem a strukturované světlo VCSEL v blízkém infračerveném záření |
| Svítící diody | 8 - 4 infračervené LED diody a 4 modré LED diody |
| Bílé blikající diody | 2 |
| Výpočty prováděné vestavěným systémem | výpočet mapy hloubky |
| Počet tlačítek | 4 |
| Minimální požadavky na počítač | |
| Minimální požadavky macOS – procesor | Apple M1 Pro, M1 Max nebo M1 Ultra |
| Minimální požadavky macOS – RAM | alespoň 16 GB |
| Minimální požadavky systému Windows – procesor | 13. generace Intel Core i7 nebo AMD Ryzen 7 5800 |
| Minimální požadavky systému Windows – RAM | alespoň 16 GB |
| Minimální požadavky Windows - grafická karta | NVIDIA GeForce RTX 3060 s 8 GB paměti |
| Alternativní minimální požadavky na CPU | alespoň 8 jader, 16 vláken a základní taktovací frekvence alespoň 2,4 GHz |
| Podporované grafické čipsety | Grafické čipy NVIDIA, AMD a Apple |
| Doporučené požadavky na počítač | |
| Doporučené požadavky macOS – procesor | Apple M3 Pro, M3 Max, M3 Ultra nebo lepší |
| Doporučené požadavky macOS – RAM | alespoň 24 GB |
| Doporučené požadavky systému Windows – procesor | Intel Core i9 12. generace nebo vyšší |
| Doporučené požadavky systému Windows – RAM | alespoň 32 GB |
| Doporučené požadavky systému Windows – grafická karta | NVIDIA RTX 4060 s 8 GB paměti nebo lepší |
| Požadavky na mobilní zařízení | |
| Android - procesor | Snapdragon 8 Gen 1, Dimensity 9000, Kirin 9000S nebo systém se srovnatelným nebo vyšším výkonem |
| Android - RAM | alespoň 12 GB |
| Android - verze systému | Android 11 nebo novější |
| Android - paměť zařízení | alespoň 128 GB |
| iPhone – podporované modely | modely novější než iPhone X |
| iPhone - verze systému | iOS 14.0 nebo novější |
| iPhone - RAM | více než 4 GB |
| iPhone - paměť zařízení | alespoň 64 GB |
| iPad – podporované modely | iPad 10. generace nebo novější |
| Podpora režimu víceřádkového laseru na mobilních zařízeních | Režim nepodporuje samostatný provoz pouze se smartphonem - skener musí být připojen přes WiFi k počítači a skenovací rozhraní je v reálném čase přenášeno do mobilního zařízení |
| Samostatná práce s mobilním zařízením | Režimy strukturovaného světla s plným polem a VCSEL lze ovládat přímo z mobilního zařízení |
| Konektivita, software a napájení | |
| Podporované operační systémy | Windows 10 a Windows 11 64bitové, Android, macOS 11.0 nebo novější a iOS – podpora pro iOS označená výrobcem jako „Již brzy“ |
| Výstupní formáty souborů | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX a Splat |
| Vytváření modelů připravených pro 3D tisk | Ano |
| Wi-Fi | Wi-Fi 6 |
| Bluetooth | 4.1 |
| Typ kabelového připojení | USB 3.0 typu C – USB typu C |
| Požadavky na napájení | DC 5V/2A |
| Skenování speciálních objektů | Při skenování průhledných nebo vysoce reflexních povrchů se doporučuje použít matovací prostředek |
| Kalibrace uživatele | Ano |
| Podporované příslušenství | sada bloků se značkami, mobilní stavebnice 4. generace a dvouosý otočný stůl II |
| Kapacita držáku baterie | 5500 mAh |
| Přibližná doba provozu s držákem baterie | přibližně 4 hodiny s průměrnou spotřebou energie |
| Další informace a bezpečnost | |
| Podmínky měření přesnosti | Hodnoty přesnosti byly získány v kontrolovaném laboratorním prostředí – skutečné výsledky se mohou lišit v závislosti na provozních podmínkách a způsobu používání zařízení. |
| Třída laseru | třída 1 - dlouhodobému užívání je třeba se vyhnout, směřování světla přímo do očí |
| Varování před bleskem | Zařízení používá blikající světelné zdroje, které nemusí být vhodné pro osoby s fotosenzitivní epilepsií |
| Rozměry | 160 × 30 × 72 mm |
| Mše | 286 g |
