Popis produktu: 3D skener - Revopoint MetroY Ultra - CMM edice
Revopoint MetroY Ultra je pokročilý 3D skener metrologické úrovně určený pro přesnou reprodukci malých a středně velkých součástí. Využívá kombinaci víceřádkového modrého laseru a strukturovaného světla s plným zorným polem , což umožňuje rychlé a přesné skenování technických dílů, objektů se složitou geometrií a tmavých nebo lesklých povrchů. Zařízení dosahuje propustnosti až 7 000 000 bodů/s a snímkové frekvence až 90 fps , což výrazně zkracuje dobu sběru 3D dat. Díky podpoře Wi-Fi 6 , snímání barevných textur a kompatibilitě se softwarem Revo Metro, Revo Measure a Revo Design je ideální pro měření, kontrolu kvality, reverzní inženýrství a přípravu CAD modelů a 3D tisku . Edice CMM obsahuje certifikovanou kuličkovou destičku pro ověření přesnosti a roční licenci na software Revo Measure , který je určen pro profesionální 3D měření, analýzu GD&T a pokročilou kontrolu kvality.

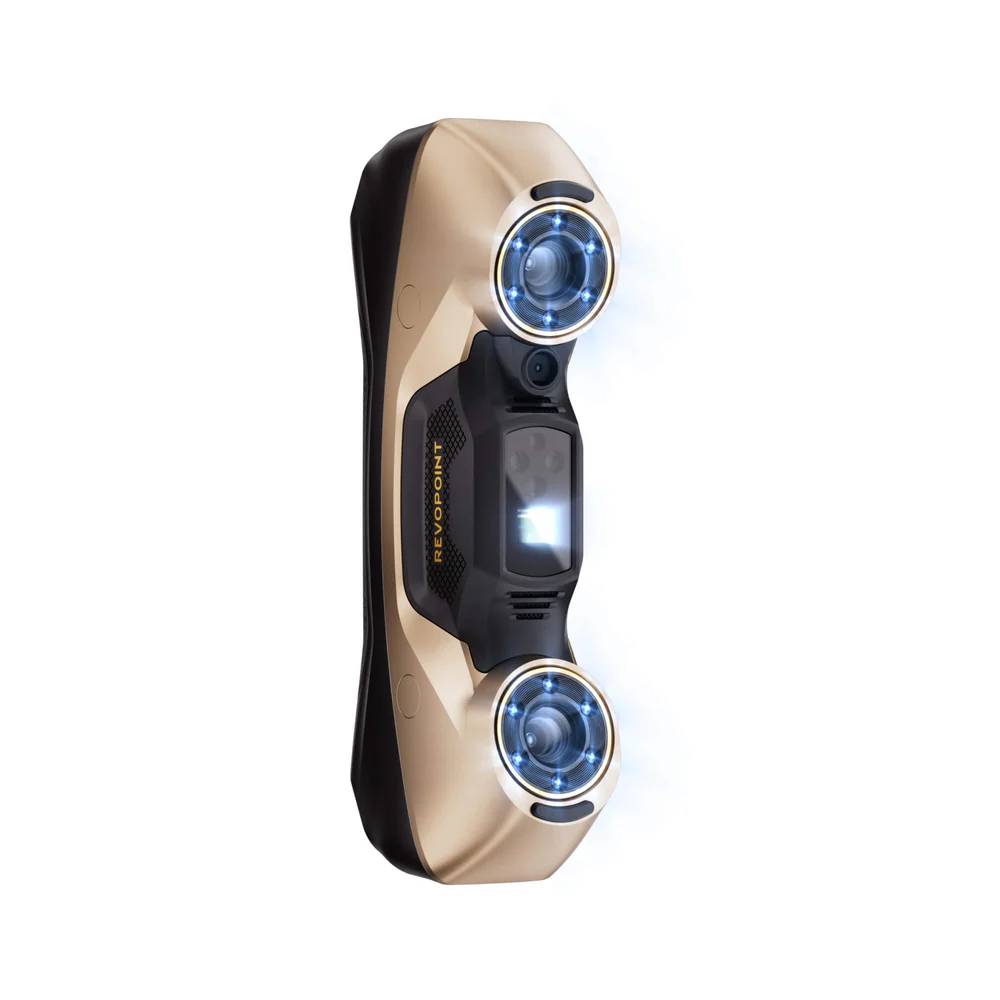

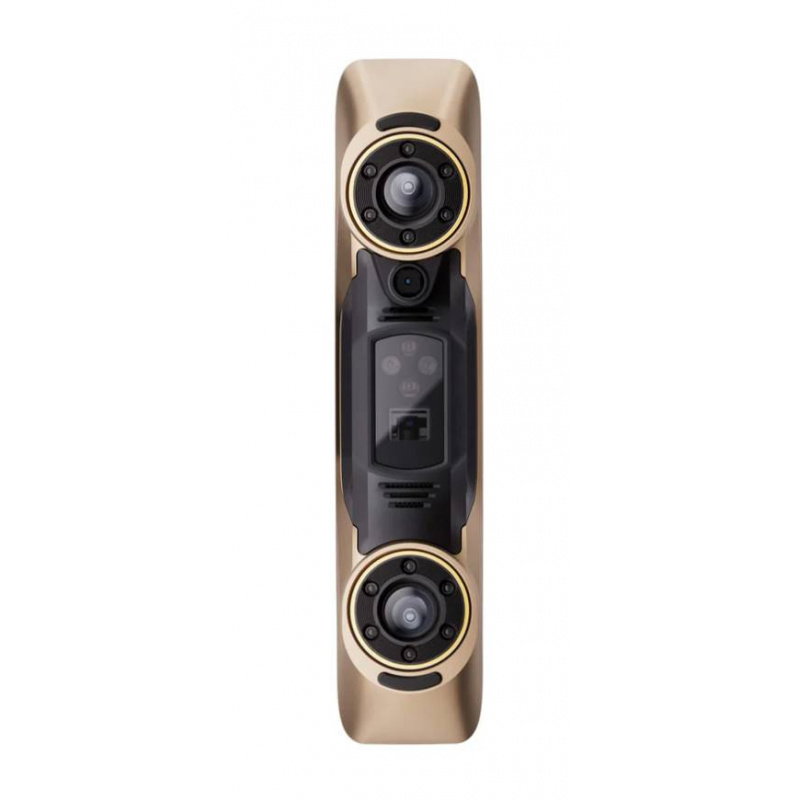

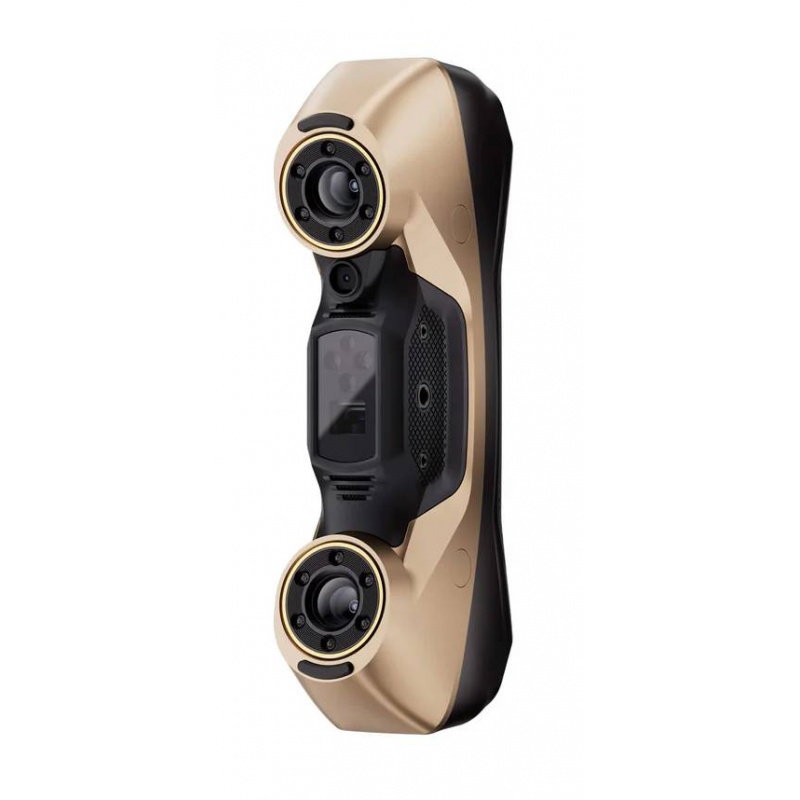

3D skener - Revopoint MetroY Ultra - edice CMM.
Strukturované světlo umožňuje zachytit bohatě detailní prvky bez nutnosti použití značek.
Technologie modrého světla v 3D skeneru Revopoint
MetroY Ultra využívá pokročilou technologii modrého laseru a strukturované světlo s plným zorným polem , což zajišťuje vysokou odolnost vůči rušení světla a vynikající reprodukci geometrie. Zdroje modrého světla umožňují efektivnější zachycení detailů ve srovnání s tradičními řešeními s bílým světlem. To umožňuje získávat mimořádně přesné modely i v náročných průmyslových prostředích . Tato technologie se používá všude tam, kde jsou vyžadována přesná měření a opakovatelné výsledky skenování.
3D skenovací režimy pro detaily, otvory a technické povrchy
Skener nabízí pět specializovaných provozních režimů přizpůsobených různým geometriím a typům povrchů. Režim křížového laseru s 34 liniemi zajišťuje maximální rychlost snímání dat při skenování velkých povrchů. Režim paralelního snímání s 15 liniemi je optimalizován pro snímání jemných detailů, hran a technických prvků. Jedna laserová linie umožňuje efektivní skenování hlubokých otvorů, drážek a prohlubní, zatímco strukturované světlo a automatický otočný stůl umožňují rychlé vytváření přesných modelů malých dílů.
Metrologická přesnost pro kontrolu kvality a 3D měření

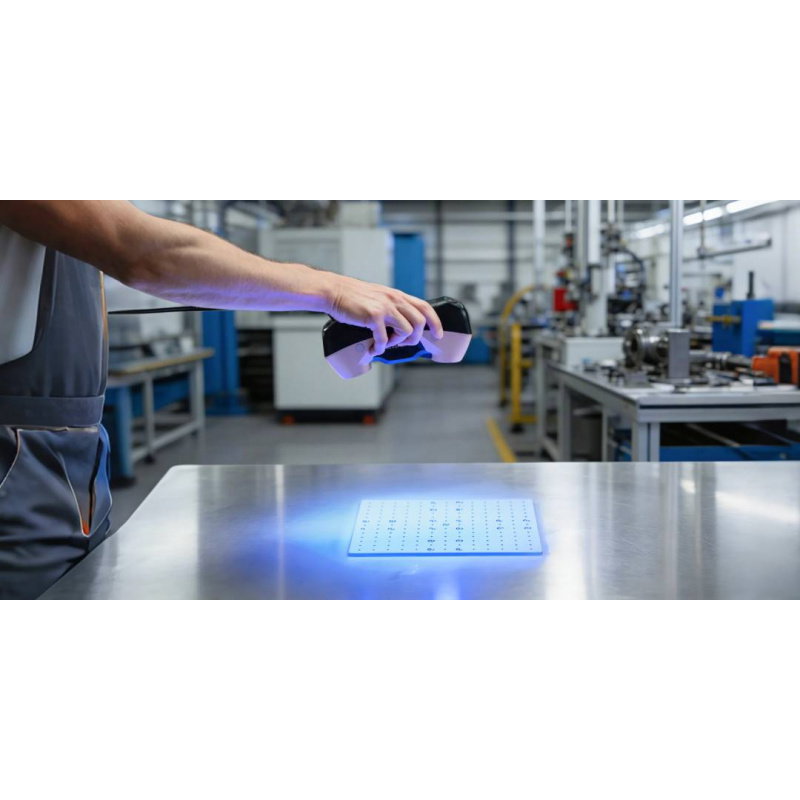

MetroY Ultra je navržen pro aplikace, kde je klíčová spolehlivost naměřených dat. Skener nabízí přesnost jednotlivých snímků až 0,015 mm , přesnost až 0,01 mm a objemovou přesnost 0,015 mm + 0,04 mm x D (m) . Díky těmto parametrům lze zařízení použít pro kontrolu dílů, porovnání modelů s CAD dokumentací a rozměrovou analýzu. Verze pro souřadnicový měřicí stroj (CMM) také nabízí... Ověření přesnosti pomocí certifikované kuličkové desky a softwaru Revo Measure. Toto řešení umožňuje měření, která splňují požadavky profesionálních výrobních a kvalitativních procesů.
Rychlé 3D skenování s kapacitou až 7 milionů bodů za sekundu
Revopoint MetroY Ultra výrazně zkracuje dobu sběru 3D dat a zároveň zachovává vysokou úroveň detailů modelu. V laserových režimech dosahuje skener propustnosti až 3 000 000 bodů/s a v režimu strukturovaného světla s plným polem až 7 000 000 bodů/s . Maximální rychlost skenování je až 90 fps , což umožňuje plynulou práci se složitějšími objekty. Vysoká rychlost sběru dat činí skener vhodným pro kontrolu kvality, prototypování a rychlou digitalizaci dílů.

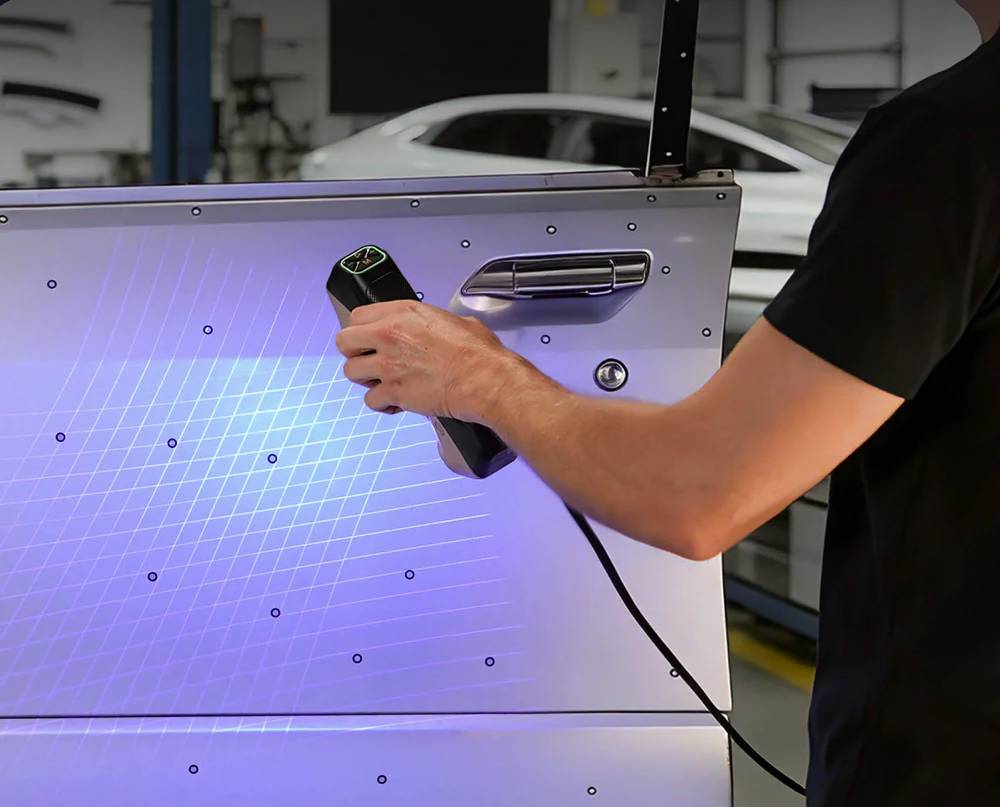

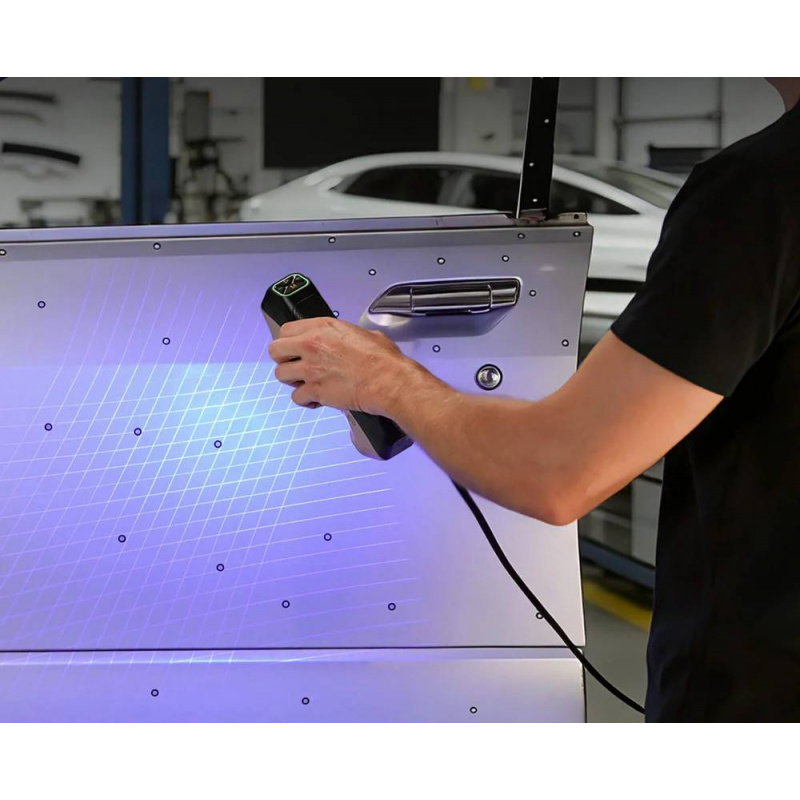

34 křížových čar je vhodných pro skenování plochých, lesklých nebo černých povrchů.

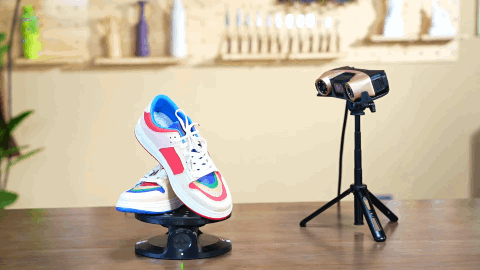

Dvouosá rotační platforma zajišťuje opakovatelné výsledky.

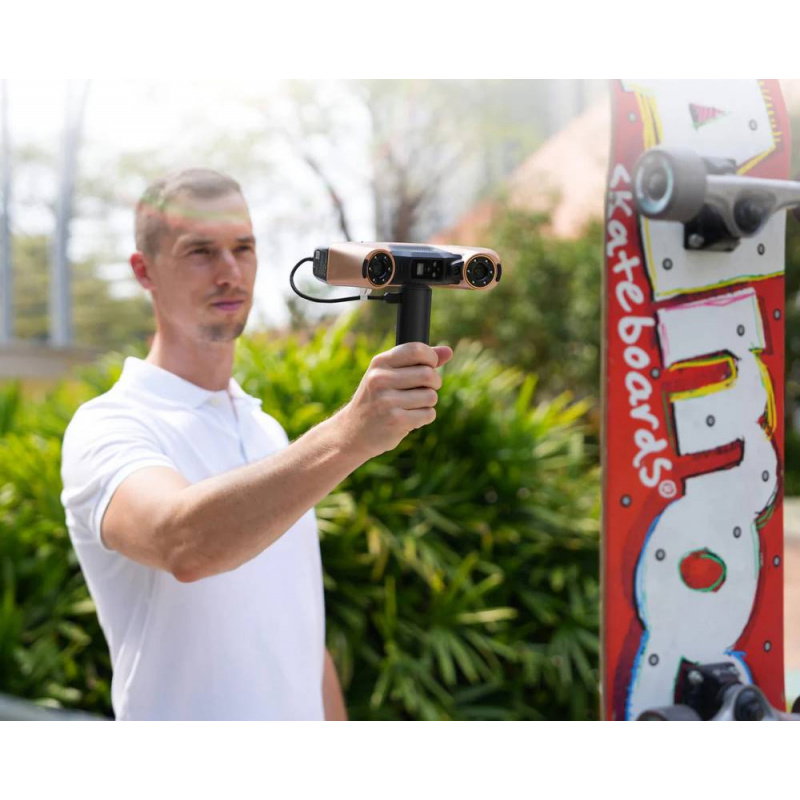

Bezdrátový 3D skener pro práci v terénu i ve výrobě

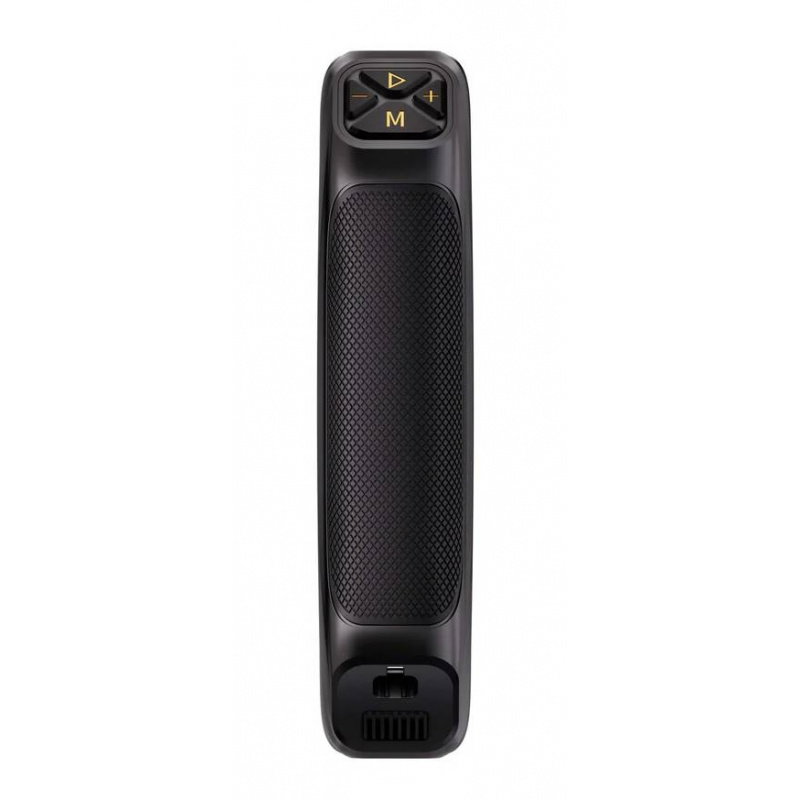

Díky připojení WiFi 6 umožňuje MetroY Ultra pohodlné skenování bez neustálého kabelového připojení k počítači. Obsluha může přenášet data v reálném čase a sledovat průběh skenování na kompatibilním zařízení. Laserové režimy umožňují provoz i za jasného světla, až do 100 000 luxů , což rozšiřuje použitelnost skeneru mimo laboratoř. Držák baterie s kapacitou 5500 mAh poskytuje přibližně 2,5 hodiny mobilního provozu .

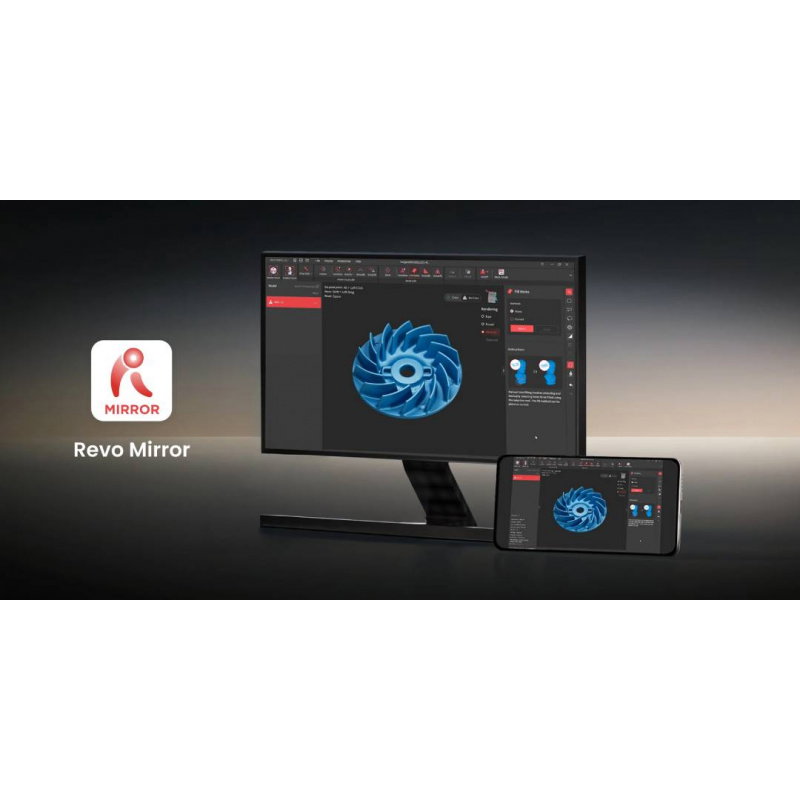

Software pro 3D skenování, měření a CAD návrh
MetroY Ultra se integruje se sadou nástrojů, které podporují celý proces 3D modelování. Bezplatný software Revo Metro umožňuje uživatelům skenovat, upravovat, kombinovat a exportovat modely v oblíbených formátech. Revo Measure umožňuje měření, geometrickou analýzu a kontrolu kvality na základě dat ze skenování. Revo Design zase podporuje převod skenů do CAD modelů, což je obzvláště užitečné pro reverzní inženýrství, návrh produktů a přípravu technické dokumentace.
Obsah sady
- 3D skener Revopoint MetroY Ultra
- Stativ
- Kabel USB typu C na USB typu C
- Nabíječka
- Testovací model
- 500 fixů o průměru 6 mm
- Dvouosá otočná platforma
- Přepravní kufřík
- Kalibrační deska
- Kuličková deska
- Software Revo Measure (licence na 1 rok – podporováno pouze pro Windows 10/11)
- Mobilní sada (4. generace)

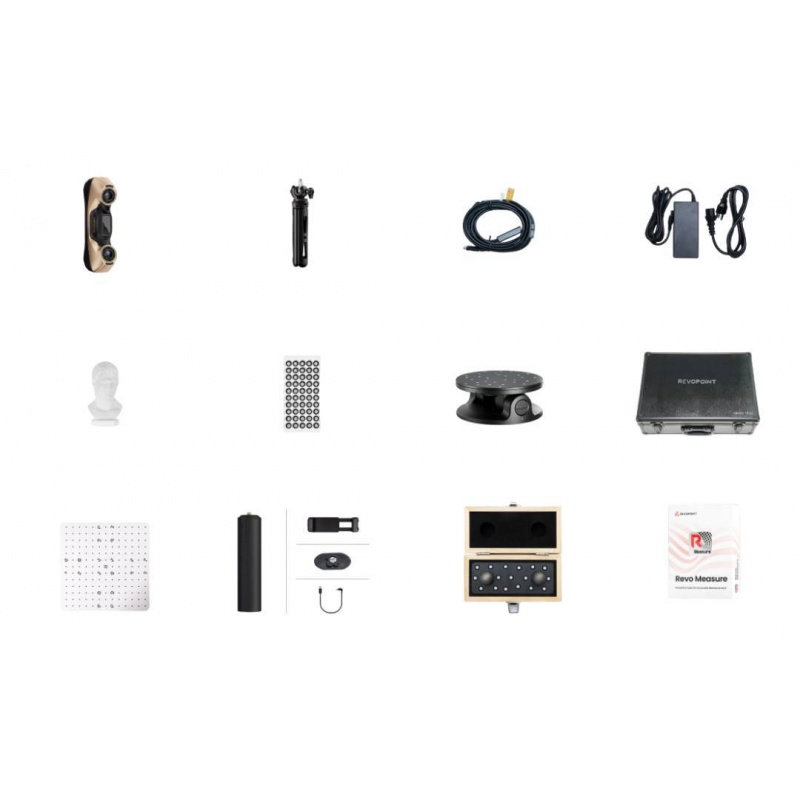

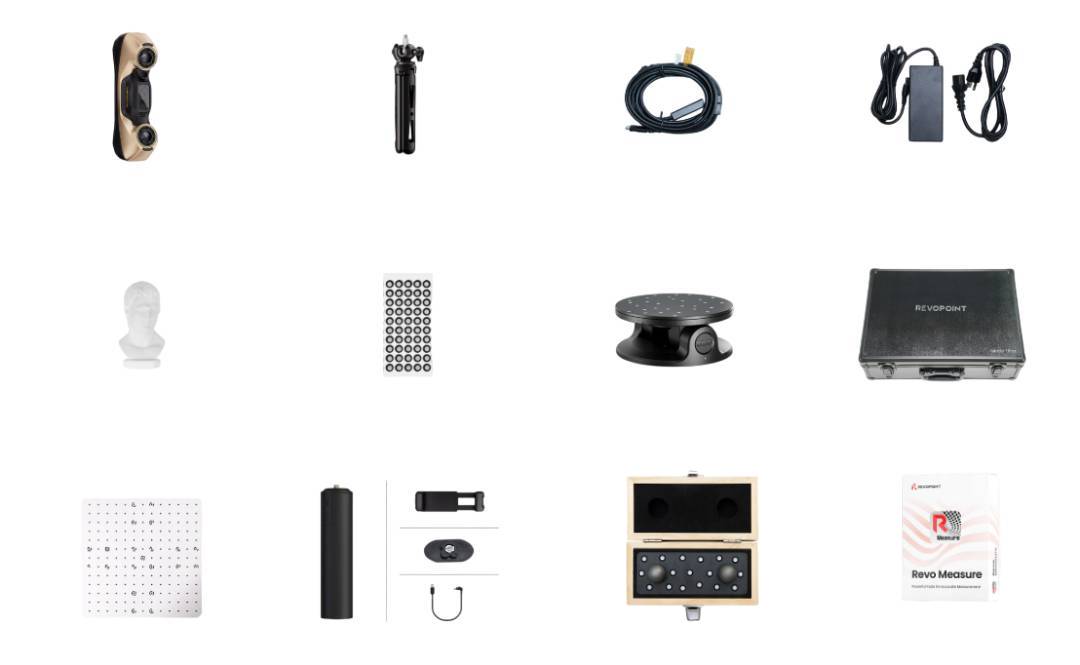

Prvky obsažené v sadě.
| Technické specifikace 3D skeneru Revopoint MetroY Ultra | |
|---|---|
| Typ skeneru | ruční a stacionární |
| Technologie | víceřádkový laserový skener + strukturované světlo s plným zorným polem |
| Podporované velikosti objektů | malé a střední |
| Přesnost jednoho snímku | až 0,01 mm |
| Přesnost jednotlivých snímků | až 0,015 mm |
| Objemová přesnost | 0,015 mm + 0,04 mm x D (m) |
| Vzdálenost mezi body | až 0,05 mm |
| Pracovní vzdálenost | od 200 mm do 400 mm |
| Zachycené pole při 200 mm | 152 × 138 mm |
| Zachycovací pole při 400 mm | 332 × 276 mm |
| Pohled | 49° × 38° |
| Minimální objem skenování | 10 × 10 × 10 mm |
| Maximální objem skenování | 2 x 2 x 2 m |
| Rychlost skenování | až 90 fps s grafickou kartou NVIDIA, až 60 fps s CPU |
| Výkon laserového režimu | až 3 000 000 bodů/s |
| Strukturovaná světelná účinnost | až 7 000 000 bodů/s |
| Rozlišení RGB kamery | 2 MPx |
| Barevné skenování | ano, v režimu automatického otáčení plošiny |
| Metody sledování | značka, globální značka, prvek |
| Externí skenování | ano, v laserových režimech až do 100 000 luxů |
| 3D světelné zdroje | 34 křížových laserových linií, 15 rovnoběžných laserových linií, 1 laserová linie s jednou hlubokou dírou, 62 linií strukturovaného světla s plným zorným polem |
| Svítící diody | 12 modrých LED diod |
| Procesor | 2,0 GHz 4jádrový ARM |
| Vestavěné výpočty | výpočty hloubky |
| Tlačítka | 4 |
| Minimální požadavky – macOS | CPU M2 Pro, RAM alespoň 16 GB |
| Minimální požadavky – Windows | Intel i7 13. generace nebo AMD Ryzen 7 5800, RAM minimálně 32 GB, NVIDIA GeForce RTX 3060 8 GB |
| Doporučené požadavky – macOS | CPU M4 Pro nebo lepší, RAM minimálně 24 GB |
| Doporučené požadavky – Windows | Intel i9 12. generace nebo lepší, RAM minimálně 64 GB, NVIDIA RTX 4060 8 GB nebo lepší |
| Kompatibilní operační systémy | Windows 10/11 64bitový, macOS 11.0 nebo novější |
| Exportní formáty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Připravenost modelů pro 3D tisk | Ano |
| Bezdrátové připojení | Wi-Fi 6 |
| Konektor | USB typu C na USB typu C |
| Napájení | DC 12V / 3A |
| Speciální požadavky na skenování | Pro průhledné nebo zrcadlové povrchy v laserových režimech použijte skenovací sprej; v režimech strukturovaného světla se sprej doporučuje pro průhledné, černé povrchy, zrcadlové nebo vysoce reflexní |
| Uživatelská rekalibrace | Ano |
| Zvládnout kapacitu baterie | 5500 mAh |
| Provozní doba s držákem baterie | asi 2,5 hodiny |
| Podporované příslušenství | Sada bloků značkovače, mobilní sada 4. generace, dvouosý otočný stůl, kulový talíř |
| Třída laseru | Třída 2M |
| Rozměry | 211 × 94 × 47 mm |
| Mše | 450 g |
