Popis produktu: Feather RP2040 - deska s mikrokontrolérem RP2040 a USB A hostem - Adafruit 5723
Deska od Adafruit - Feather RP2040 s hostitelem USB typu A. Je založena na mikrokontroléru RP2040 od Raspberry Pi Foundation s dvoujádrovým ARM Cortex M0+ taktovaným až na 133 MHz , s 264 kB RAM a 8 MB Flash paměti pracující přes rozhraní QSPI . Piny modulu obsahují až 21x GPIO piny - 4x ADC 12-bit, 2x I2C, 2x SPI, 2x UART, 16x PWM. Desku Feather RP2040 lze programovat pomocí MicroPythonu, CircuitPythonu nebo C/C++. Program lze implementovat přes rozhraní USB (konektor USB typu C), pomocí vestavěného bootloaderu UF2 nebo pomocí externího programátoru .

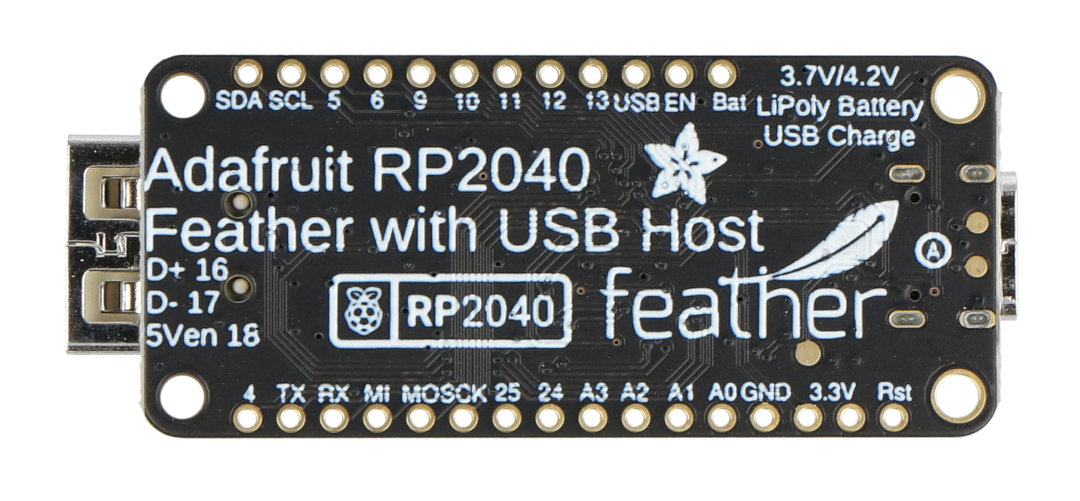

Feather RP2040 - deska s mikrokontrolérem RP2040 a USB A hostitelem - Adafruit 5723.
Hlavní vlastnosti dlaždice Adafruit
- 32bitový dvoujádrový Cortex M0+ pracující na frekvenci až 133 MHz s logickým napětím a napájením 3,3 V
- Celých 264 kB vestavěné paměti SRAM
- 8 MB SPI Flash paměti pro ukládání souborů CircuitPython/MicroPython a kódu (bez EEPROM)
- 21x GPIO, včetně: 4x ADC 12-bit, 2x I2C, 2x SPI, 2x UART, 16x PWM
- 200 mA+ lithium-polymerový nabíjecí systém s přiřazenou LED indikující stav nabití
- RGB NeoPixel diody a červená LED (pin 13)
- STEMMA QT konektor pro rychlé a nepájivé připojení jakýchkoli periferních zařízení s Qwiic, STEMMA QT nebo Grove I2C konektorem
- Konektor USB Type-C umožňující přístup k integrovanému bootloaderu USB ROM a ladění sériového portu
- Konektor USB typu A umožňující podporu hostitele USB (D+ pin GPIO 16, D-pin GPIO 17)

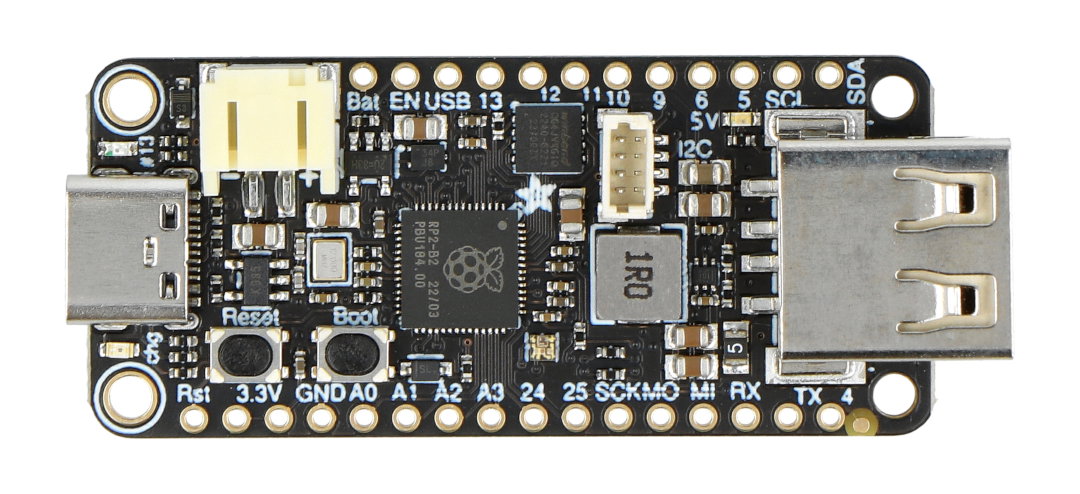

Pinouty desky Feather RP2040
- Konektor USB typu C - slouží k napájení a přenosu dat, umožňuje aktualizace kódu a softwaru
- Konektor USB typu A – slouží k připojení dalšího USB zařízení, v současnosti je tato funkce USB host dostupná pouze v Arduinu
- JST konektor - 2pinový konektor pro připojení Li-Ion nebo Li-Pol baterie, která bude napájet desku, lze jej použít i pro nabíjení baterie
- chg LED - LED indikující stav nabíjení připojené baterie při nabíjení přes USB port
- GND - systémové uzemnění
- BAT - kladné napětí společné se zásuvkou JST pro volitelnou baterii
- USB - kladné napětí společné se zásuvkou USB C
- EN - pin umožňující vestavěný regulátor 3,3 V, pro vypnutí připojte k zemi
- 3,3 V - kolíky stabilizátoru napětí
Více informací o zbývajících pinech desky naleznete zde .

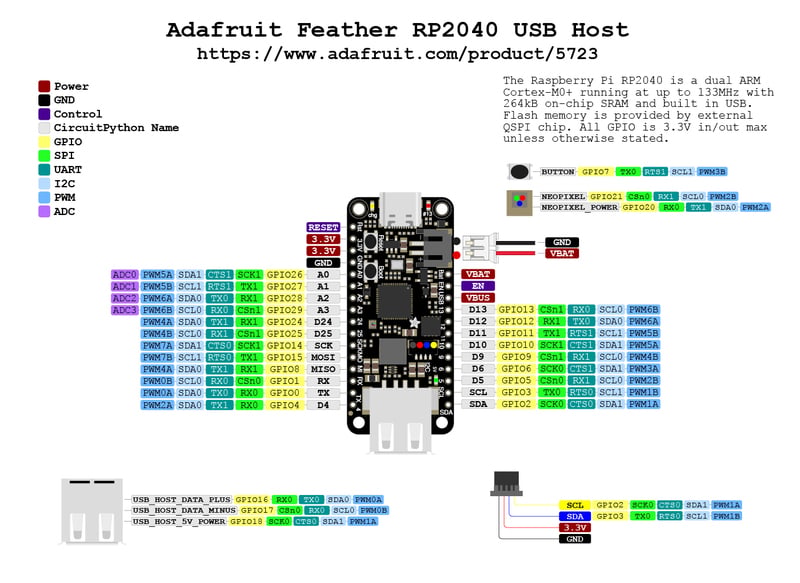

Uspořádání modulových pinů.

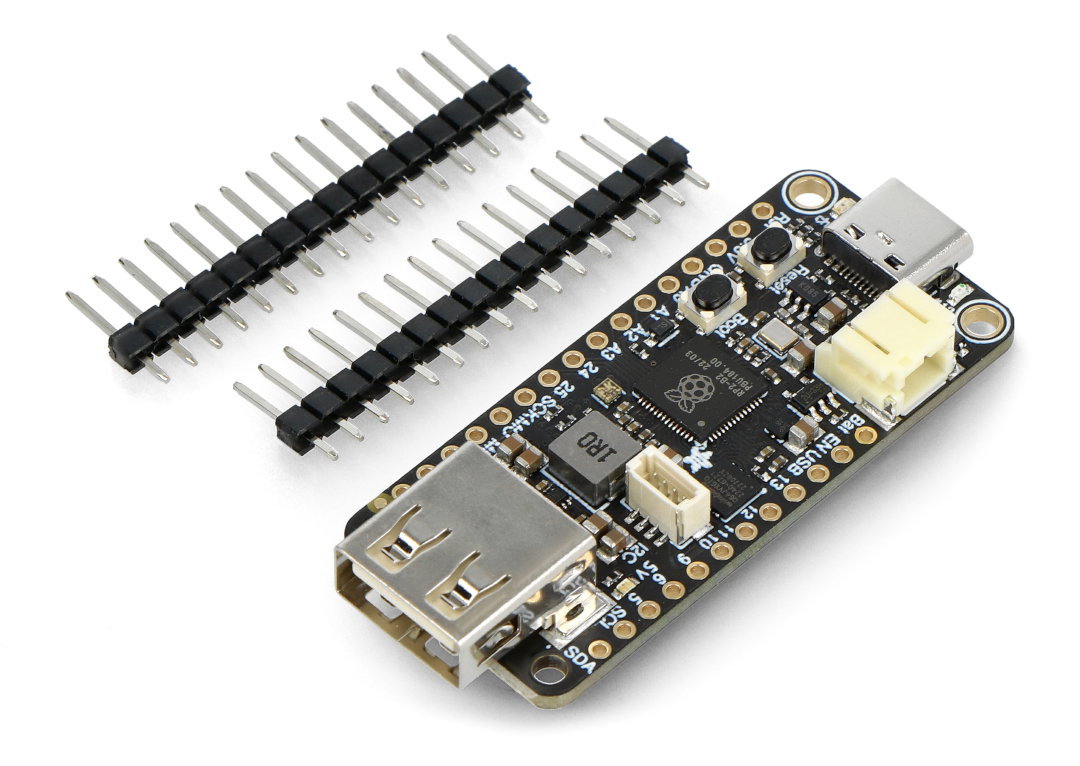

Prvky obsažené v sadě.
Technické specifikace desky
- Vestavěný čip: Raspberry Pi RP2040
- Jádro: ARM Cortex-M0+ Dual-Core 133 MHz
- Paměť SRAM: 264 kB
- Vestavěná paměť QSPI Flash: 8 MB
- Komunikační rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- Vývojové prostředí: C/C++ nebo MicroPython
- Napájecí konektor: USB Type-C
- Pinouty: GPIO, STEMMA QT / Qwiic, konektor USB typu A
- Napájecí konektor: JST konektor pro připojení baterie
- Stabilizátor: 3,3V s výstupem špičkového proudu 500mA
- Měnič napětí: 5V Boost
- Montážní otvory: 4x
- Rozměry: 51 x 23 x 7 mm
